22D-D024F104

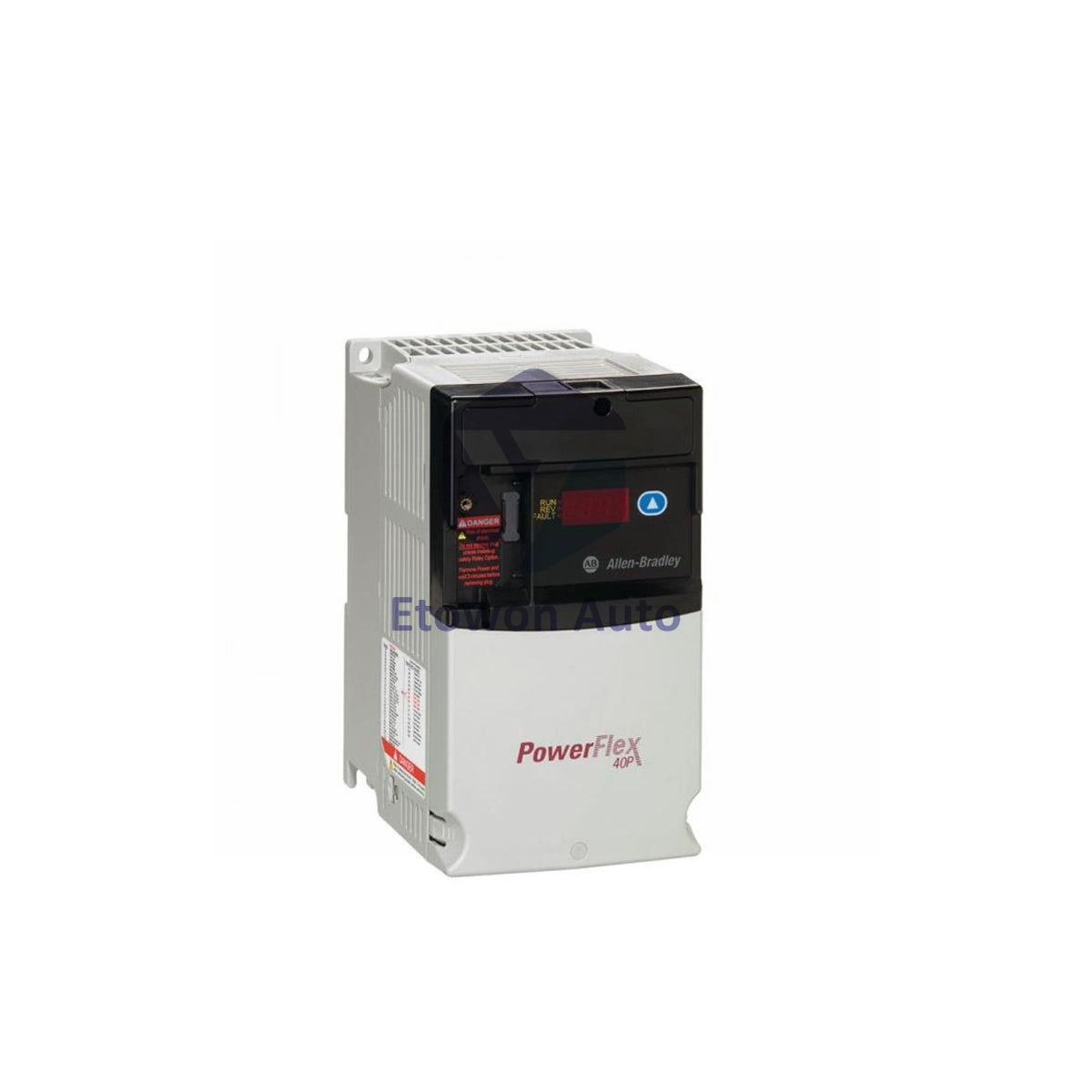

Allen-Bradley 22D-D024F104 PowerFlex 40P AC Drive 480V

Anbarda (11 ədəd), göndərilməyə hazırdır

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-D024F104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 5300g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Günlük Qaytarma Siyasəti · 12 Aylıq Zəmanət
  • Sürətli Çatdırılma
  • 24/7 Dəstək
  • Keyfiyyət təminatı

Təsvir

Product Overview

The Allen-Bradley 22D-D024F104 is a high-capacity PowerFlex 40P Adjustable Frequency Drive engineered for precise control of 15 HP (11 kW) industrial motors. Operating on a 480V AC 3-phase input, this drive delivers a robust 24A output. The Allen-Bradley 22D-D024F104 features a specialized Flange Mount design (Frame Size C), allowing for efficient heat dissipation and space-saving installation in advanced automation systems requiring closed-loop motor control.

Technical Configuration

Heavy-duty architecture for high-performance industrial applications:

  • Brand: Allen-Bradley (Rockwell Automation)
  • Model Number: 22D-D024F104
  • Power Output: 15 HP / 11 kW (24 Amps)
  • Input Rating: 3-Phase 480V AC
  • Mounting Type: Flange Mount (Frame Size C)
  • Control Logic: Closed-loop control for enhanced precision
  • Communication: DF1 messaging compatible
  • Protection: IP20 (NEMA Open Type)

Technical Specifications

Requirement Detailed Specification
Unit Weight Approximately 5.3 kg (11.7 lbs)
Dimensions (H x W x D) 260mm x 130mm x 188mm (10.2" x 5.1" x 7.4")
Operating Temp Range -10°C to 50°C (14°F to 122°F)
Interface 4-Digit Display with Status LEDs
Frequency Response 1 Hz to 10 kHz
Cooling System Internal Air-cooled fan design

Engineering Advantages

The Allen-Bradley 22D-D024F104 is optimized for closed-loop control, providing superior speed and torque regulation compared to standard open-loop drives. Despite its robust performance capabilities, the unit maintains a manageable weight of approximately 5.3 kg, facilitating easier installation within Frame Size C mounting parameters. Its Flange Mount configuration is particularly advantageous for heat management, as it allows the heatsink to be positioned outside the enclosure. For stable operation, this drive requires an external AC line reactor or DC bus inductor.

Technical FAQs

Q1: Why does this drive require an AC line reactor or DC bus inductor?
A1: Because the 22D-D024F104 does not have an internal DC bus inductor, an external reactor is necessary to reduce harmonic distortion and protect the drive from power line transients.

Q2: Is the flange mount design compatible with standard vertical surfaces?
A2: Yes, however, the flange mount is specifically designed so that the cooling fins can protrude through a cutout in the back of an enclosure, isolating the drive's heat from the internal electronics.

Q3: Can I use this drive for high-speed fiber spinning or conveyor systems?
A3: Absolutely. The PowerFlex 40P series is specifically optimized for applications like fiber spinning and smart conveyors where precise synchronization and closed-loop feedback are critical.
