330130-085-01-CN

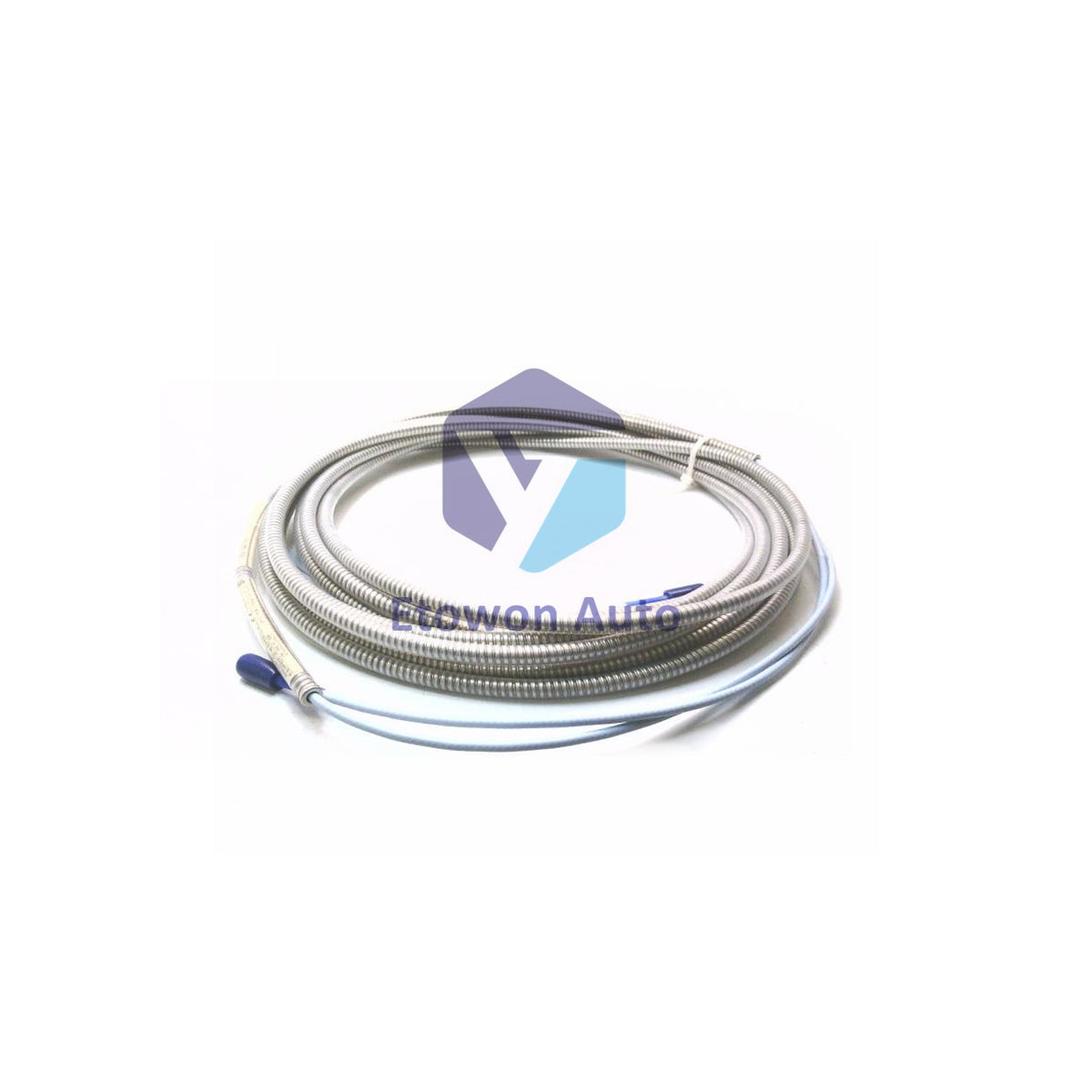

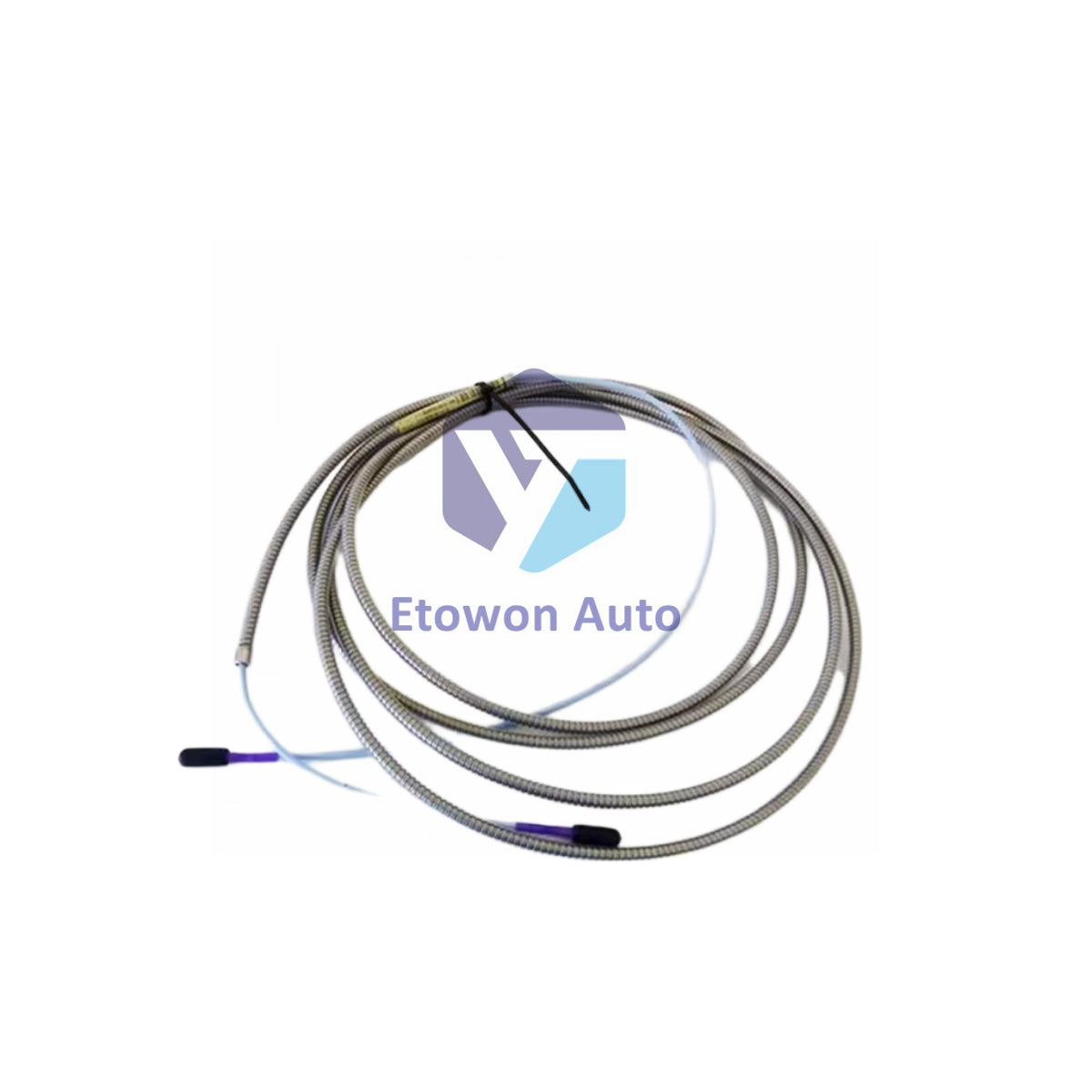

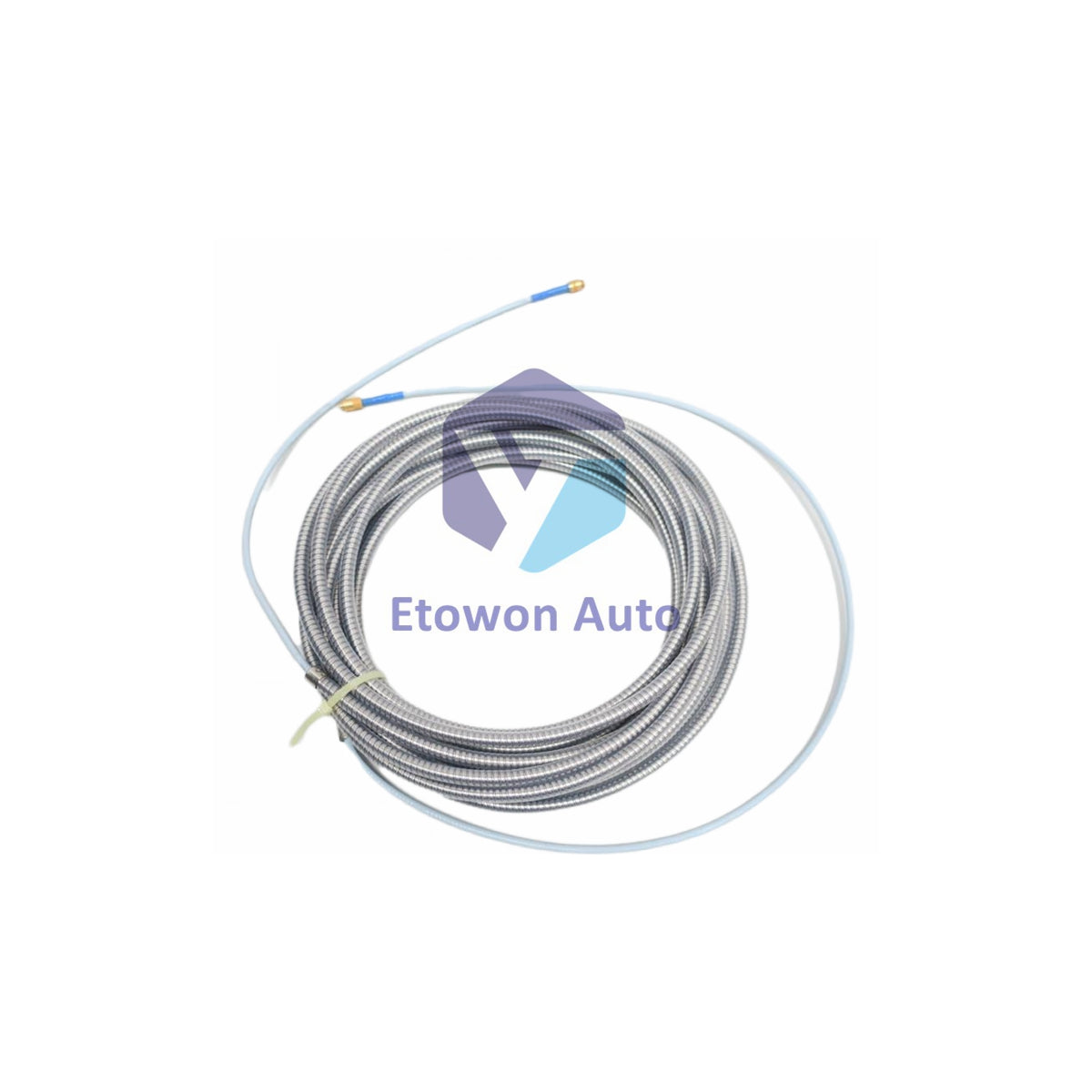

330130-085-01-CN Cable Bently Nevada 3300 XL Series

Anbarda (17 ədəd), göndərilməyə hazırdır

  • Manufacturer: Bently Nevada

  • Product No.: 330130-085-01-CN

  • Product Type: Extension Cable

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 876g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Günlük Qaytarma Siyasəti · 12 Aylıq Zəmanət
  • Sürətli Çatdırılma
  • 24/7 Dəstək
  • Keyfiyyət təminatı

Təsvir

Product Overview

The 330130-085-01-CN is an industrial-grade Bently Nevada 3300 XL 8 mm Proximity Transducer Extension Cable. This 8.5-meter armored cable acts as the low-loss coaxial link between an eddy current proximity probe and a 3300 XL Proximitor Sensor. Built with rugged stainless steel armor and carrying CN country-specific safety certifications, it provides continuous, precision vibration and position monitoring data on critical rotating machinery like industrial turbines and compressors.

Core Features

  • 8.5-Meter Length: Specialized calibrated length to meet custom engineering and extended distance layout demands.
  • Stainless Steel Armor: Provides high mechanical protection, preventing crushing, cuts, and severe physical wear on the coaxial core.
  • High Mechanical Strength: Integrates with CableLoc structural designs to withstand up to 330 N (75 lbf) of pull force.
  • CN Safety Approval: Certified for regional explosive atmosphere regulations and intrinsic safety installation compliance.

Technical Specifications

Parameter Data
Model Number 330130-085-01-CN
Cable Length Option 8.5 meters (27.9 feet)
Armor & Cable Option Stainless steel flexible armored extension cable
Total Net Weight 0.876 kg (103 g/m / 1.5 oz/ft unit weight)
DC Core Resistance ($R_{CORE}$) 1.87 Ω ± 0.28 Ω (Center to Center for 8.5m)
DC Jacket Resistance ($R_{JACKET}$) 0.56 Ω ± 0.11 Ω (Outer to Outer for 8.5m)
Extension Cable Capacitance 69.9 pF/m (21.3 pF/ft) typical
Linear Range Compatibility 2 mm (80 mils) total span (approx. −1 to −17 Vdc)
Operating Temperature −51°C to +177°C (−60°F to +350°F)
Agency Approvals Code CN (Country-specific hazardous area certifications)

Engineering & Installation Guide

  • Structural Load Support: Ensure conduit layouts and clips safely support the total 0.876 kg cable weight to eliminate strain on connections.
  • Total Loop Length Matching: This 8.5m extension cable matches with a 0.5m proximity probe to build a standard 9-meter calibrated sensor loop. Verify your Proximitor configuration matches a 9-meter total length.
  • Minimum Bend Radius: Keep the installation bend radius above 25.4 mm (1.0 in). Severe kinks damage the inner coax conductor and ruin system accuracy.
  • Ground Loop Isolation: Use the included silicone tape or dedicated protectors to insulate the connector interfaces from hitting machine ground, which blocks signal noise.

Technical FAQs

Q1: What parameters do the suffix codes -085-01-CN represent?
A1: -085 designates a physical cable length of 8.5 meters. -01 indicates standard stainless steel flexible armor without an integrated connector protector. -CN indicates country-specific certifications for explosion-proof applications.

Q2: Can this 8.5m extension cable be paired with a standard 1.0m probe?
A2: No. Connecting an 8.5m cable to a 1.0m probe creates a 9.5-meter loop. Standard 3300 XL Proximitor sensors are strictly calibrated for 5.0-meter or 9.0-meter total loop lengths. A mismatch will cause massive calibration and measurement errors.

Q3: How well does this cable withstand high humidity or wet environments?
A3: Extremely well. When tested under IEC standard 68-2-3 in 93% humidity for up to 56 days, the system shows less than a 3% change in Average Scale Factor (ASF), ensuring reliable wet-area tracking.
