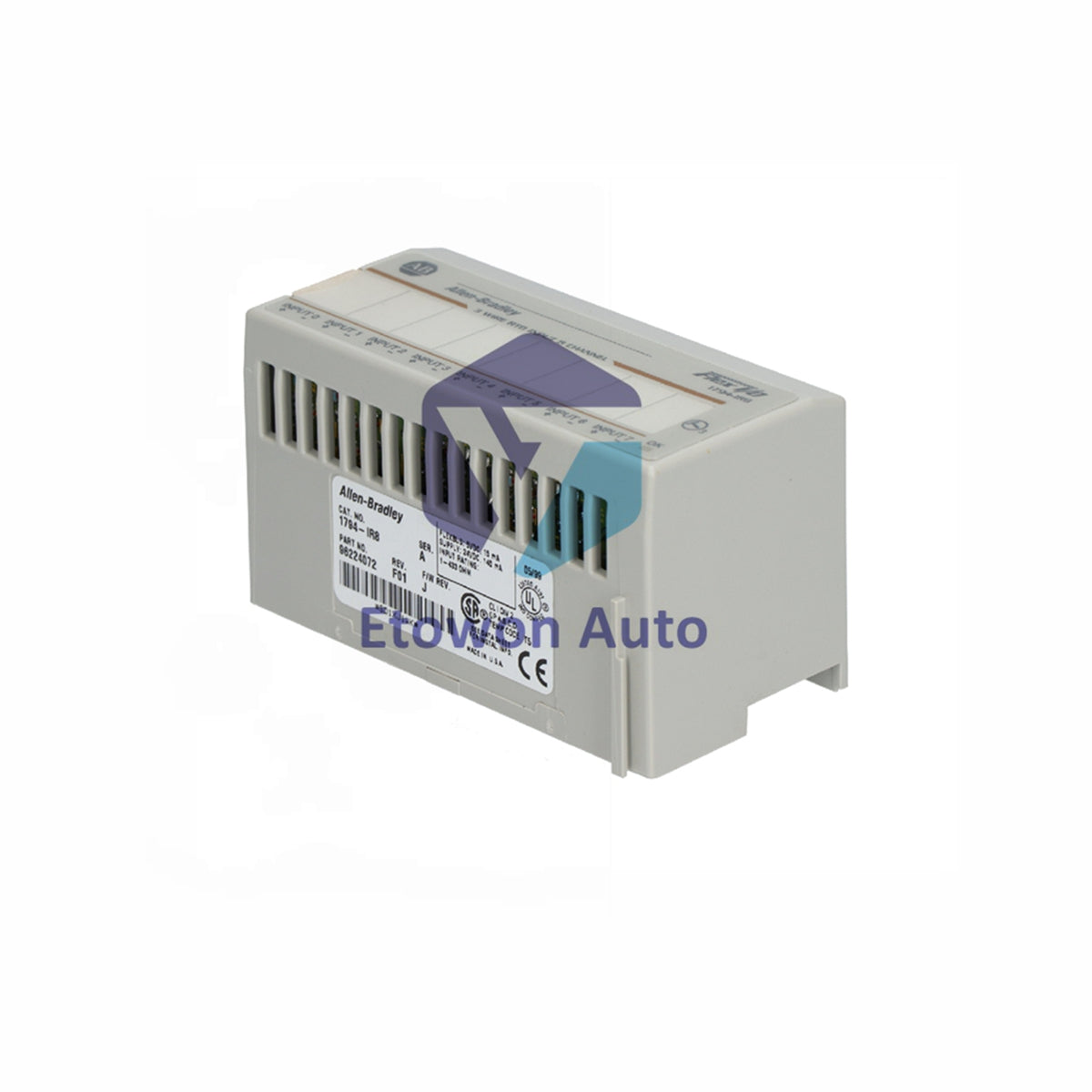

1794-IF4I Allen-Bradley Flex I/O 4-Kanal İzolyasiyalı Analoq Giriş Modulu

Məhsul Baxışı

1794-IF4I, Allen-Bradley-nin nüfuzlu Flex I/O paylanmış avtomatlaşdırma ekosistemində sənaye səviyyəli İzolyasiya olunmuş Analoq Giriş Moduludur. Ağır elektrik səs-küyünə məruz qalan mühitlərdə kritik cihaz siqnallarını izləmək üçün hazırlanmışdır, bu modul 4 müstəqil izolyasiya olunmuş giriş kanalına malikdir. Hər kanal yüksək dəqiqlikli gərginlik ($\pm10\text{V}$) və ya cərəyan ($4\text{ to }20\text{mA}$) dövrlərini fərdi olaraq izləmək üçün konfiqurasiya edilə bilər. Təxminən 0.2 funt (təxminən 90 qram) çəkisi ilə ultra yüngül və kiçik ölçülü bu modul sənaye komponenti, siqnal emalını maşınlarınızın yanında, uzun və müdaxiləyə meylli sahə kablolama xətlərini əsas qutuya qədər uzatmadan həyata keçirməyə imkan verir.

Əsas Texniki Üstünlüklər

• Kanaldan-Kanala Qalvanik İzolyasiya: Giriş dövrləri arasında 120 Volt davamlı izolyasiya baryeri təmin edir. Bu, təxmin edilməyən torpaq dövrəsi cərəyanlarının və kanallar arası elektrik səs-küyünün cihazınızın dəqiq ölçmə məlumatlarını pozmasının qarşısını alır.
• Premium 16-Bit Həll Strukturu: İstisna analoqdan rəqəmə çevirmə dəqiqliyi ilə, unipolyar diapazonlarda 16 bit, bipolyar diapazonlarda isə 15 bit plus işarə emal edir. Bu, gərginlik üçün 0.156 mV və ya cərəyan dövrləri üçün hər rəqəmsal sayğacda 0.320 μA ultra dəqiq addımlar verir.
• Əla Səs-Küy Azaldılması: Yüksək səviyyəli filtrləmə sxemi ilə təchiz olunmuşdur, 100 dB Ümumi Rejim Rəddetmə Nisbəti (CMRR) və standart 60 dB səs-küy rədd etmə təmin edir, ağır dəyişkən tezlik sürücüləri və yüksək güclü açar qurğular yaxınlığında oxumaları sabitləşdirir.

Texniki Spesifikasiyalar

Quraşdırma və Sahə Kablolama Təlimatı

• Terminal Bazası Uyğunluğu: 1794-IF4I modulunda daxili terminal blok vintləri yoxdur. O, təsdiqlənmiş terminal baza qurğusu ilə cütləşdirilməlidir. Tamamilə 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS və 1794-TBN baza konfiqurasiyaları ilə uyğundur.
• Kanal Kablolaması və Cavabın Optimallaşdırılması: Giriş dövrlərini hədəflədiyiniz parametr rejiminə (Gərginlik və ya Cərəyan terminalları) uyğun diqqətlə qoşun. Aparat 10 ms sürətli addım cavab pəncərəsinə malikdir; PID dövrünüzün icrası və diaqnostik skan intervallarını bu 10 ms analoq nümunə götürmə sürətinə uyğun planlaşdırın.
• Vacib Sistem İstiləşmə Müddəti: Yüksək dəqiqlikli proseslər və ya termal dövr kalibrləmələri üçün 1794-IF4I-yə güc verildikdən sonra tam 30 dəqiqəlik elektrik istiləşmə vaxtı verin. Bu daxili referans gərginlikləri və termal nöqtələrin tam sabitləşməsini təmin edir və ±0.1% dəqiqliyi təmin edir.

Mühəndislik Etibarlılıq Matrisi

• Ağır Mexaniki Dayanıqlılıq: Sərt mühitlərdə işləmək üçün hazırlanıb. Modul 30g-ə qədər şiddətli fiziki şok hadisələrinə və 500 Hz-ə qədər 5g davamlı fiziki vibrasiyalara daxili komponentlərin yerindən çıxmadan dözə bilir.
• Güc Təchizatı Yumşaldılması: Daxili DC güc filtrləmə bölməsi 19.0-dan 31.2V DC pəncərəsindəki dalğalanmaları və elektrik səs-küyünü qəbul etmək üçün qurulub, təchizat xəttində 5%-ə qədər AC dalğalanmanı asanlıqla idarə edir və sürüşmə olmadan işləyir.

Texniki tez-tez verilən suallar

Q1: Unipolyar və bipolyar həll diapazonları arasında əməliyyat fərqi nədir?
A1: Unipolyar konfiqurasiya sıfırdan müsbət siqnalları (məsələn, 4-20mA və ya 0-10V) həll etmək üçün tam 16-bit massivdən istifadə edir. Bipolyar rejim siqnal dəyərini təmsil etmək üçün 15 bit ayırır və 16-cı biti müsbət/ mənfi istiqamət işarəsi kimi istifadə edir, beləliklə ±10V kimi dəyişən diapazonları dəqiq izləməyə imkan verir.

Q2: Kanal izolyasiyası niyə izolyasiyasız giriş modullarına nisbətən bu qədər vacibdir?
A2: İzolyasiyasız qurğular giriş dövrləri boyunca ümumi elektrik torpaq yolunu paylaşır. Əgər sahə sensorlarınız zavodun müxtəlif yerlərində torpaqlanıbsa, torpaq potensialındakı kiçik fərqlər torpaq dövrləri yarada bilər. 1794-IF4I hər kanalda 120V davamlı qalvanik izolyasiya baryeri ilə təchiz olunub, bu dövrə cərəyanlarını tamamilə bloklayır və məlumatlarınızı korlanmadan qoruyur.

Q3: 1794-IF4I modulu sahə tərəfi sensor gücünü Flexbus-dan alırmı?
A3: Xeyr. Flexbus yolu yalnız arxa plan interfeysini işlətmək üçün 50 mA aşağı gərginlikli loqika gücü təmin edir. Analoq sxemləri işlətmək və giriş dövrlərini emal etmək üçün tələb olunan güc nominal 24V DC sahə terminal bağlantıları vasitəsilə xaricdən təmin edilməlidir.
