IC697BEM734 GE 90-70 Mô-đun Gói tin Peer-to-Peer PLC

Tổng quan sản phẩm

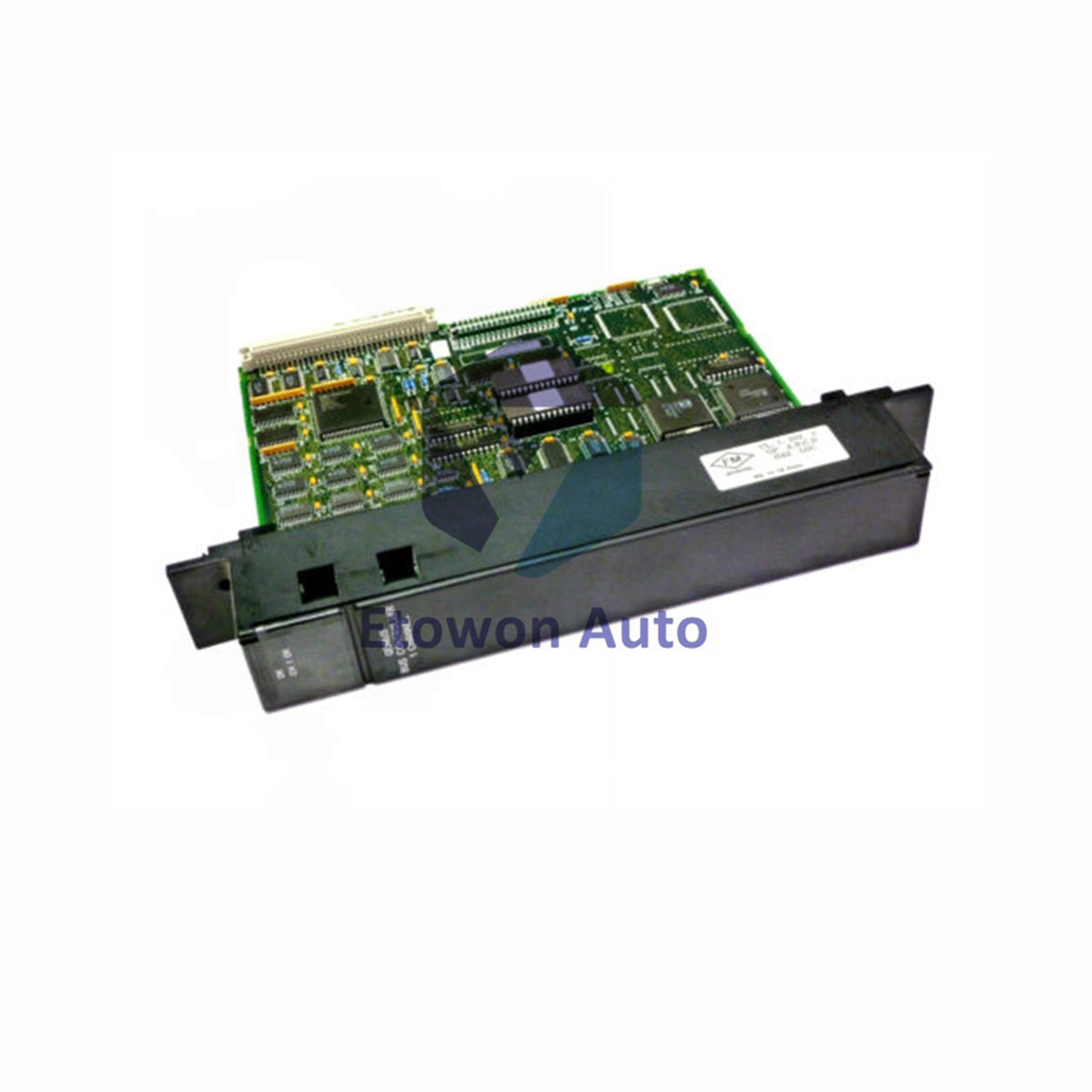

IC697BEM734 là Bộ điều khiển Bus Genius (GBC) công nghiệp chắc chắn do GE Fanuc sản xuất cho nền tảng bộ điều khiển logic lập trình (PLC) Series 90-70. Đóng vai trò như cổng giao tiếp thông minh, mô-đun một khe này quản lý các mạng phân tán phi tập trung sử dụng các khối vào/ra Genius IC660 và IC661. Nặng 1,81 kg, nó giảm tải các giao tiếp phức tạp trên hiện trường khỏi bộ xử lý trung tâm, hỗ trợ giao tiếp ngang hàng xác định, thu thập dữ liệu rộng rãi và chẩn đoán nhà máy theo thời gian thực trong các ứng dụng tự động hóa công nghiệp nặng.

Ưu điểm kỹ thuật cốt lõi

• Phân tích chi tiết logic hậu tố:
  • IC697: Thiết lập sự phù hợp trực tiếp về hình thức phần cứng với khung VME Series 90-70 dung lượng cao của GE Fanuc.
  • BEM: Xác định mô-đun là Mô-đun Mở rộng Bus được thiết kế cho phối hợp mạng trường.
  • 734: Đại diện cho lõi vận hành cụ thể và phiên bản firmware trong dòng giao diện Genius.
• Giao diện Khối Đa năng: Thiết kế đặc biệt để hoạt động như liên kết giao tiếp chính cho các khối I/O thông minh Genius IC660 và IC661 cũ, bảo vệ đầu tư vào cơ sở hạ tầng hiện có.
• Điều chỉnh Tốc độ Baud Linh hoạt: Hoạt động ở tốc độ truyền mặc định 153,6 kbps, cho phép cấu hình fieldbus tùy chỉnh qua phần mềm hệ thống để cân bằng tổng thể băng thông dữ liệu với khoảng cách đường mạng vật lý.
• Giao tiếp Datagram Nâng cao: Sử dụng các phương pháp giao tiếp có cấu trúc bao gồm phát sóng dữ liệu toàn cầu, chuỗi điều khiển có hướng và cấu hình datagram ngang hàng để mạng hóa hiệu quả.

Thông số kỹ thuật

Hướng dẫn lắp đặt & bảo trì

Quy trình Lắp và Đặt Mô-đun vào Khung

Đảm bảo rằng tất cả nguồn điện chính và phụ cho khung giá đỡ Series 90-70 đã được tắt hoàn toàn trước khi xử lý. Căn chỉnh cạnh thẻ của mô-đun IC697BEM734 với các hướng dẫn vật lý của bất kỳ khe giá đỡ nào có sẵn. Đẩy mạnh cho đến khi các chân cắm trên bảng mạch sau được lắp hoàn toàn, sau đó siết chặt các vít phần cứng tích hợp trên khung trên và dưới để thiết lập đường dẫn nối đất.

Kết nối Fieldbus và công cụ cầm tay

Kết thúc đường truyền trunk công nghiệp vào khối kết nối đầu cuối PL3 được chỉ định trên mặt mô-đun. Nếu cần quét chẩn đoán cấp trường hoặc cấu hình nút thủ công, hãy kết nối thiết bị Genius Handheld Monitor (HHM) bên ngoài trực tiếp vào cổng giao diện chẩn đoán PL1 chuyên dụng mà không làm gián đoạn giao dịch backplane.

Nhận biết trạng thái hoạt động của LED

Duy trì giám sát liên tục 3 đèn LED trạng thái tích hợp trên bảng điều khiển trước để đơn giản hóa việc khắc phục sự cố hệ thống. Đèn Power xác nhận điện áp backplane ổn định từ đường 5V. Đèn Active nhấp nháy theo nhịp để biểu thị truyền datagram đang hoạt động qua vòng Genius, trong khi đèn Fault sáng đỏ liên tục để báo hiệu lỗi timeout truyền thông chưa được xử lý hoặc lỗi chip nội bộ cục bộ.

Ưu điểm kỹ thuật

• Thiết kế nhiệt ổn định: Được xây dựng để chịu được nhiệt độ bảng điều khiển công nghiệp kéo dài từ –20°C đến +60°C, ngăn ngừa sai lệch hoạt động hoặc mất kết nối truyền thông trong điều kiện nhà máy khắc nghiệt.
• Nâng cấp mạng độc lập: Đơn giản hóa tối ưu mạng bằng cách sử dụng các tập lệnh cấu hình MS-DOS chuyên dụng, cho phép kỹ sư thay đổi địa chỉ nút mặc định khỏi 31 mà không cần thay đổi phần cứng.
• Tiết kiệm không gian hệ thống: Tiêu thụ dòng điện ổn định 1,3 Ampe ở 5 V DC, giữ mức tiêu thụ điện tối đa dưới 6,5 Watt để giảm thiểu nhiệt sinh ra bên trong các vỏ kín, không thông gió.
• Vỏ bảo vệ cực kỳ tin cậy: Được bao bọc trong vỏ bảo vệ chắc chắn nặng 1,81 kg, thiết kế để cách ly các mạch nhạy cảm bên trong khỏi nhiễu điện từ công nghiệp (EMI) và bụi bay trong không khí.

Câu hỏi thường gặp về kỹ thuật

Q1: Bộ điều khiển bus này có thể hoạt động cùng với các card mạng khác trong cùng giá Series 90-70 không?
A1: Có. Nền tảng VME Series 90-70 hỗ trợ cấu hình đa mô-đun. Bạn có thể lắp nhiều bộ điều khiển IC697BEM734 trong cùng một khung để xây dựng các kênh trường Genius độc lập, với điều kiện nguồn điện của giá đỡ có đủ công suất dòng điện trên đường 5V DC.

Q2: IC697BEM734 có thể thay nóng nếu một linh kiện chip mạng bị hỏng không?
A2: Không. Thiết kế backplane của PLC Series 90-70 không cho phép thay nóng khi đang hoạt động. Việc tháo hoặc thay thế mô-đun khi giá đỡ đang cấp nguồn có thể gây ra hồ quang điện, làm hỏng dữ liệu VME đang hoạt động và gây hư hại vĩnh viễn cho mạch bên trong mô-đun.

Q3: Loại cáp nào được khuyến nghị để kết nối cổng trường PL3 với các khối từ xa?
A3: Để duy trì tốc độ truyền ổn định 153,6 kbps, hãy sử dụng cáp xoắn đôi có lớp chắn chất lượng cao, điện dung thấp, được thiết kế đặc biệt cho mạng Genius. Đảm bảo rằng các điện trở kết thúc đường truyền phù hợp với trở kháng đặc trưng của đường truyền để ngăn chặn phản xạ tín hiệu.
