22C-D010N103

Allen-Bradley 22C-D010N103 5HP Drive 0-400Hz PID

Còn hàng (26 đơn vị), sẵn sàng để giao hàng

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-D010N103

  • Product Type: Drive Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 3500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Chính sách đổi trả trong 30 ngày · Bảo hành 12 tháng
  • Giao hàng nhanh
  • Hỗ trợ 24/7
  • Đảm bảo chất lượng

Mô tả

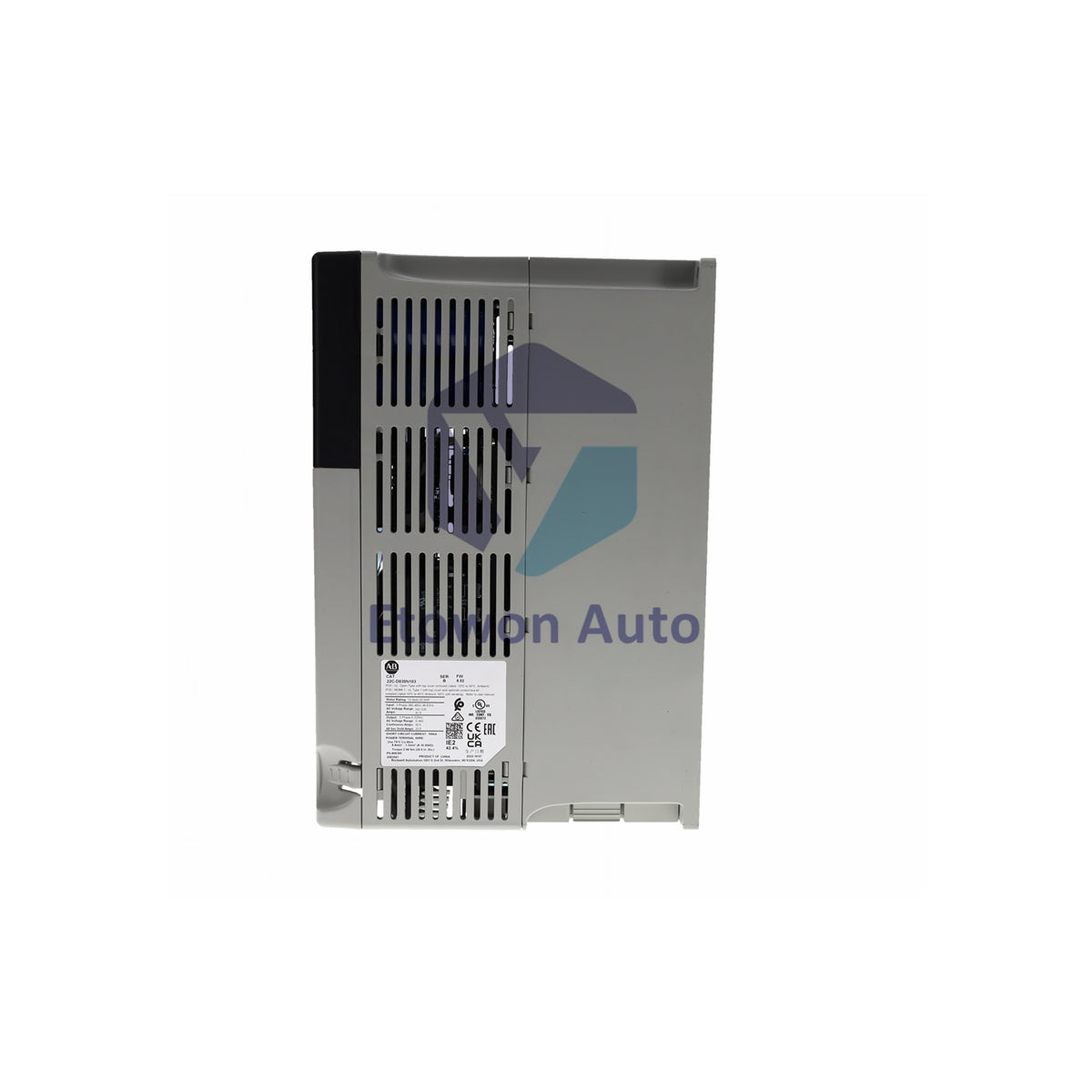

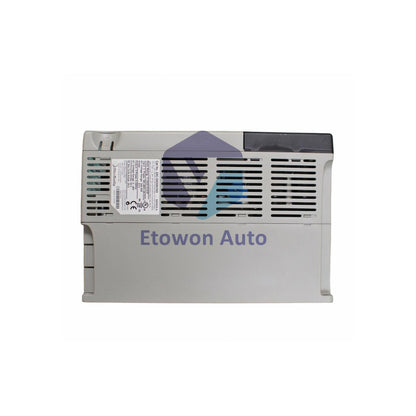

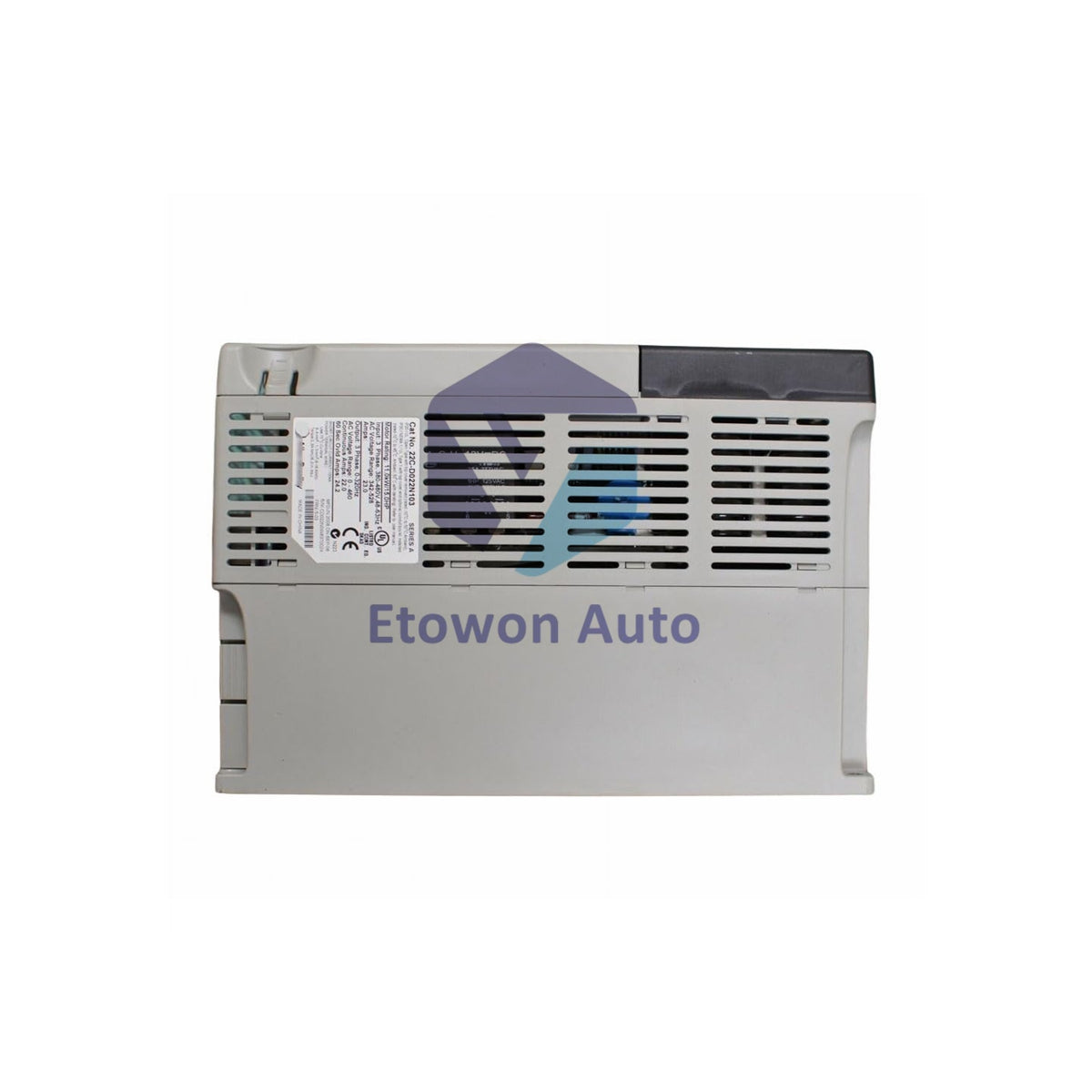

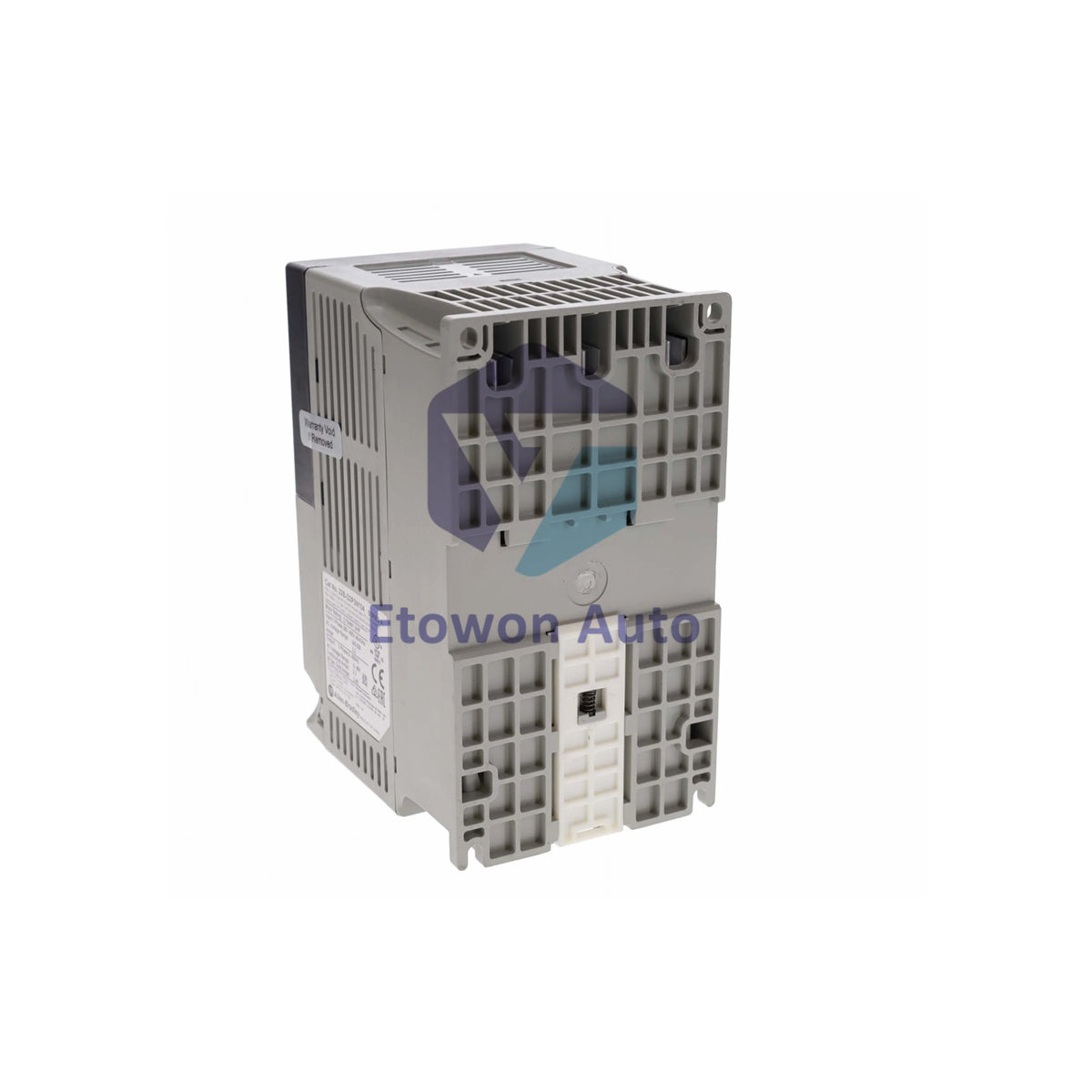

Allen-Bradley 22C-D010N103 PowerFlex 400 AC Drive

The Allen-Bradley 22C-D010N103 is a PowerFlex 400 adjustable frequency AC drive designed for fan and pump control. Delivering 5 HP (3.7 kW) continuous duty output, it operates on 380-480 V AC three-phase input with 0-400 Hz adjustable output frequency. Featuring ±0.5% speed control accuracy and a built-in PID controller, this fan-cooled drive manages 1 main motor plus 3 auxiliary motors with AutoSwap function. Weighing approximately 3.5 kg (7.7 lbs), it operates from 0°C to 40°C.

Technical Specifications

Parameter Value
Manufacturer Allen-Bradley (Rockwell Automation)
Part Number 22C-D010N103
Product Line PowerFlex 400
Output Power 5 HP (3.7 kW) Continuous Duty
Input Voltage 380-480 V AC, 3-Phase
Output Frequency 0-400 Hz Adjustable
Control Accuracy ±0.5% of Set Speed
Operating Temperature 0°C to 40°C (32°F to 104°F)
Cooling Method Fan-Cooled with Thermal Protection
Weight Approx. 3.5 kg (7.7 lbs)

Advanced Motor Management

  • Controls 1 main motor plus 3 auxiliary motors
  • AutoSwap function rotates motor workloads for equal wear
  • Built-in PID controller for pressure and flow control
  • Motor interlock prevents dead zones in systems
  • Automatic bypass for failed motors

Installation & Field Application Guide

  • Panel mount the drive with minimum 10 mm clearance space for airflow.
  • Use copper conductors only. Ground wire minimum 10 AWG required.
  • A disconnect switch must be visible and accessible near the drive.
  • Allow 30 minutes cool-down before servicing the drive.

Why Choose the 22C-D010N103

  • Manages up to 4 motors (1 main + 3 auxiliary) for multi-pump systems.
  • AutoSwap equalizes motor wear, extending equipment life.
  • Built-in PID eliminates external controllers for pressure/flow regulation.
  • 0-400 Hz adjustable output supports diverse fan and pump applications.

Field Engineer FAQs

Q1: How many motors can the 22C-D010N103 control?

A1: The drive controls 1 main motor plus up to 3 auxiliary motors, with AutoSwap rotating workloads to equalize wear across all connected motors.

Q2: What is the minimum clearance required for installation?

A2: Maintain a minimum of 10 mm clearance around the drive for adequate airflow and cooling.

Q3: What wire gauge is required for grounding?

A3: Use a minimum 10 AWG copper conductor for the ground wire to ensure proper safety grounding.

Inquiries: sale@etowonauto.com
