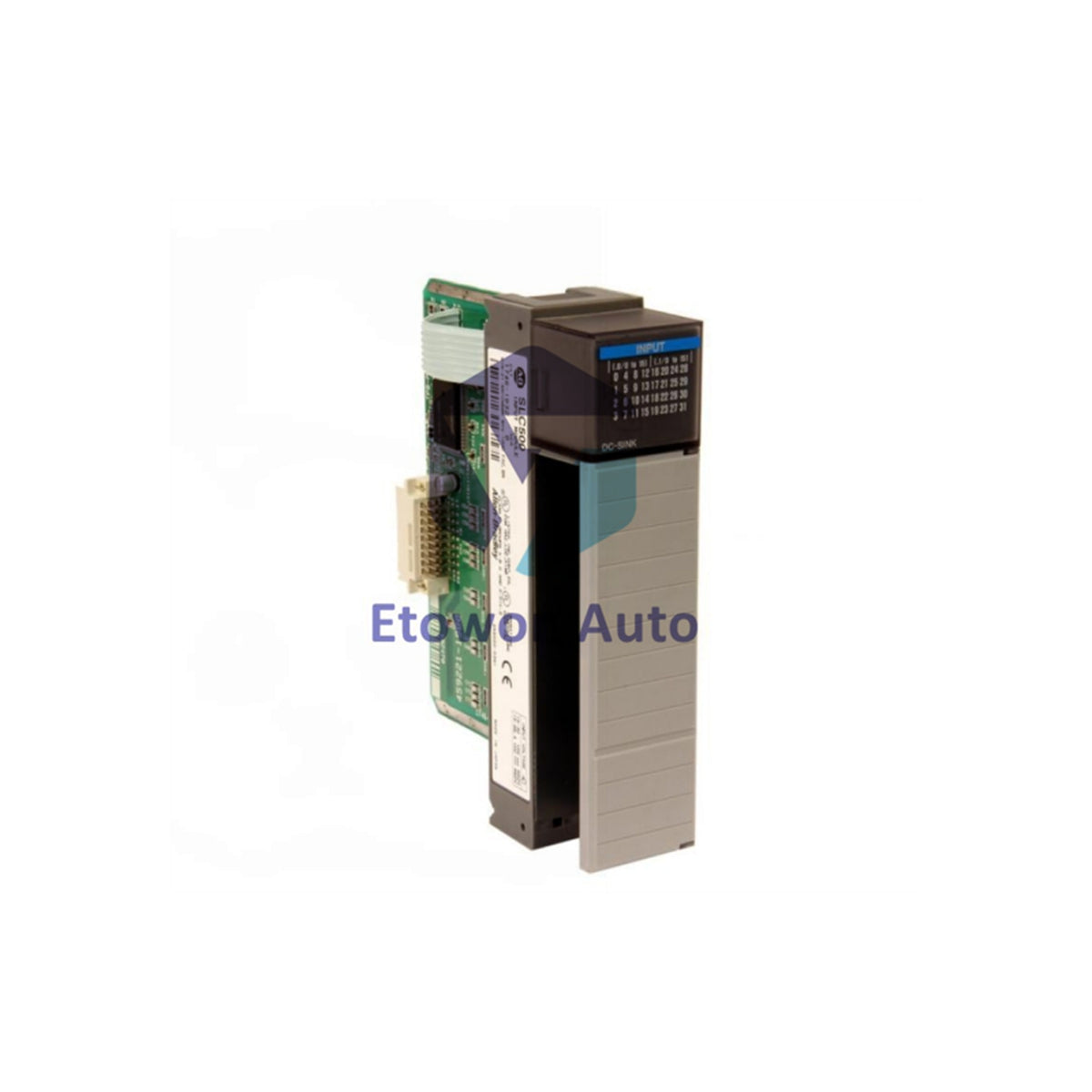

Module đầu vào DC sinking 24V Allen-Bradley 1746-IB32 SLC 500

Tổng quan sản phẩm

Allen-Bradley 1746-IB32 là mô-đun đầu vào kỹ thuật số 32 điểm hiệu suất cao được thiết kế cho dòng bộ điều khiển logic nhỏ SLC 500. Mô-đun này được thiết kế để giao tiếp với thiết bị trường 24V DC theo cấu hình "sinking", nghĩa là dòng điện chảy từ thiết bị đầu vào vào mô-đun. Kiến trúc mật độ cao cho phép 32 kênh đầu vào riêng biệt được hợp nhất trong một khe cắm duy nhất, làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu số lượng I/O lớn trong không gian hạn chế. Được sản xuất bởi Rockwell Automation, 1746-IB32 mang lại độ bền và độ tin cậy cần thiết cho các nhiệm vụ tự động hóa công nghiệp quan trọng.

Ưu điểm kỹ thuật cốt lõi

Mở rộng I/O mật độ cao

1746-IB32 cung cấp mật độ điểm cao nhất trong số các mô-đun dành cho nền tảng SLC 500. Bằng cách cung cấp 32 đầu vào trong một mô-đun duy nhất, nó cho phép kỹ sư giảm đáng kể kích thước khung PLC hoặc tăng dung lượng cho các mô-đun chuyên dụng khác, từ đó giảm tổng chi phí sở hữu.

Xử lý tín hiệu nhanh

Trang bị độ trễ tín hiệu nhanh 3ms (từ TẮT sang BẬT), mô-đun đảm bảo bộ điều khiển nhận dữ liệu trường nhanh chóng và chính xác. Độ phản hồi này rất quan trọng cho các quy trình tự động hóa tốc độ cao, nơi độ chính xác về thời gian ảnh hưởng trực tiếp đến chất lượng sản xuất và an toàn máy móc.

Thiết kế công nghiệp bền bỉ

Được thiết kế cho môi trường nhà máy, 1746-IB32 có khả năng chịu sốc 30G và dải nhiệt độ hoạt động rộng từ 0°C đến 60°C. Với trở kháng đầu vào 4,7 kΩ, nó hiệu quả trong việc lọc nhiễu tạm thời đồng thời duy trì tín hiệu rõ ràng cho logic bên trong, đảm bảo hoạt động ổn định ngay cả trong môi trường điện nhiễu.

Thông số kỹ thuật

Ghi chú lắp đặt & đấu dây

• Cấu hình đấu dây: Đây là mô-đun sinking. Các thiết bị trường của bạn (cảm biến/công tắc) phải là loại "cung cấp nguồn" cung cấp 24V DC cho các đầu vào của mô-đun.
• Đầu nối chung: Đảm bảo tất cả các đầu nối chung được nối đúng với cực âm của nguồn điện 24V DC để hoàn thành mạch.
• Giải nhiệt: Mô-đun tỏa nhiệt khoảng 6,65W khi tải đầy đủ. Đảm bảo vỏ SLC 500 có thông gió đủ để duy trì nhiệt độ môi trường trong khoảng 0°C đến 60°C.

Câu hỏi thường gặp về kỹ thuật

Q1: "Đầu vào Sinking" có nghĩa là gì đối với 1746-IB32?

A1: Điều đó có nghĩa là 1746-IB32 cung cấp đường dẫn xuống đất (âm) cho mạch. Thiết bị trường bên ngoài phải "cung cấp nguồn" hoặc cung cấp tín hiệu +24V DC cho đầu vào mô-đun.

Q2: Tôi có thể sử dụng mô-đun này với bộ xử lý SLC 5/01 hoặc 5/02 không?

A2: Có, 1746-IB32 tương thích với tất cả bộ xử lý dòng SLC 500, với điều kiện nguồn điện của khung máy có đủ công suất dòng điện cho mức tiêu thụ trên backplane.

Q3: Có bao nhiêu điểm chung được chia sẻ giữa 32 điểm?

A3: Các đầu vào thường được chia thành các nhóm. Đối với 1746-IB32, vui lòng tham khảo sơ đồ đấu dây trên cửa mô-đun để biết các đầu nối cụ thể nhằm đảm bảo phân nhóm đúng.
