22C-D012F103

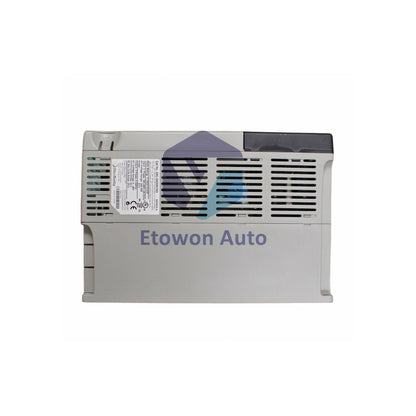

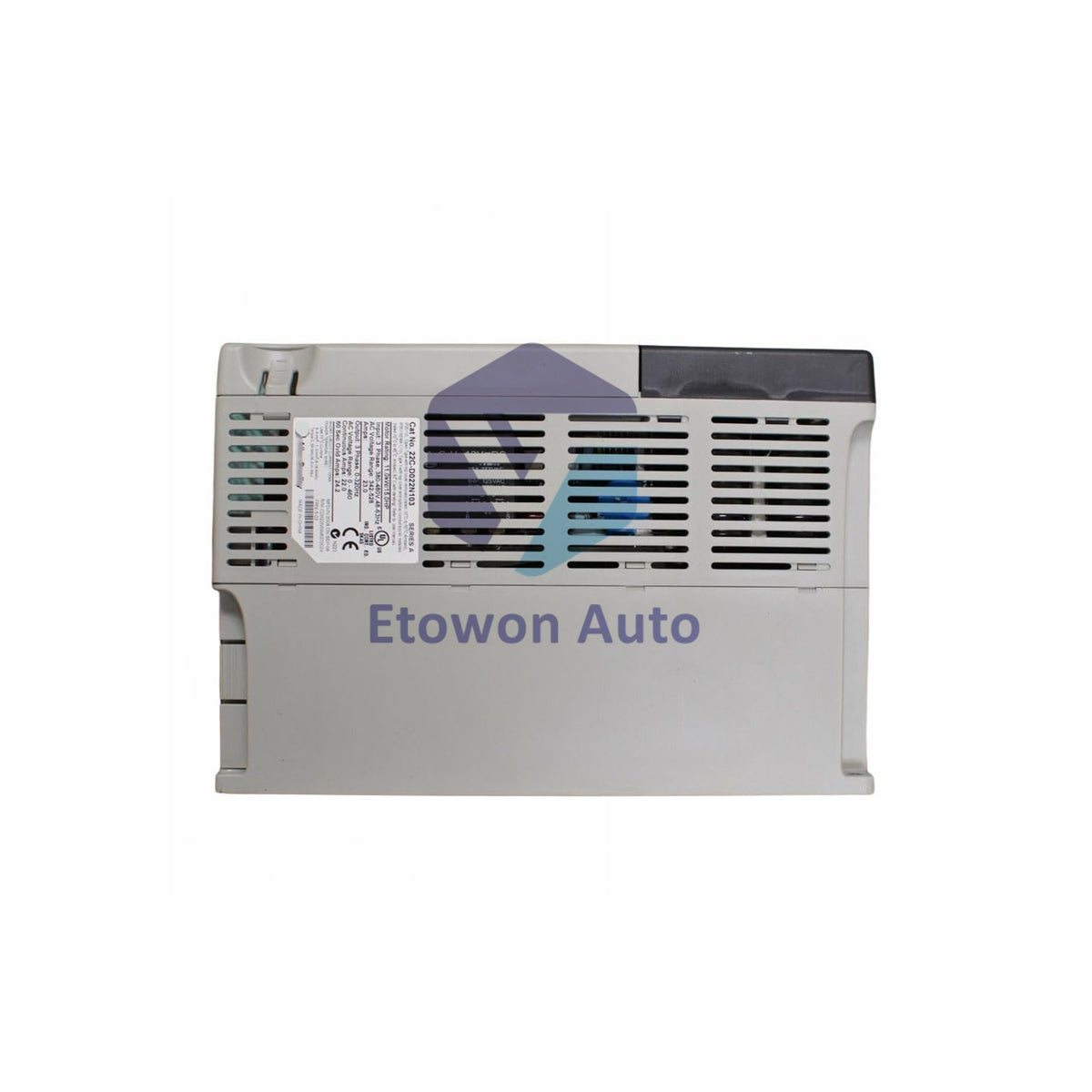

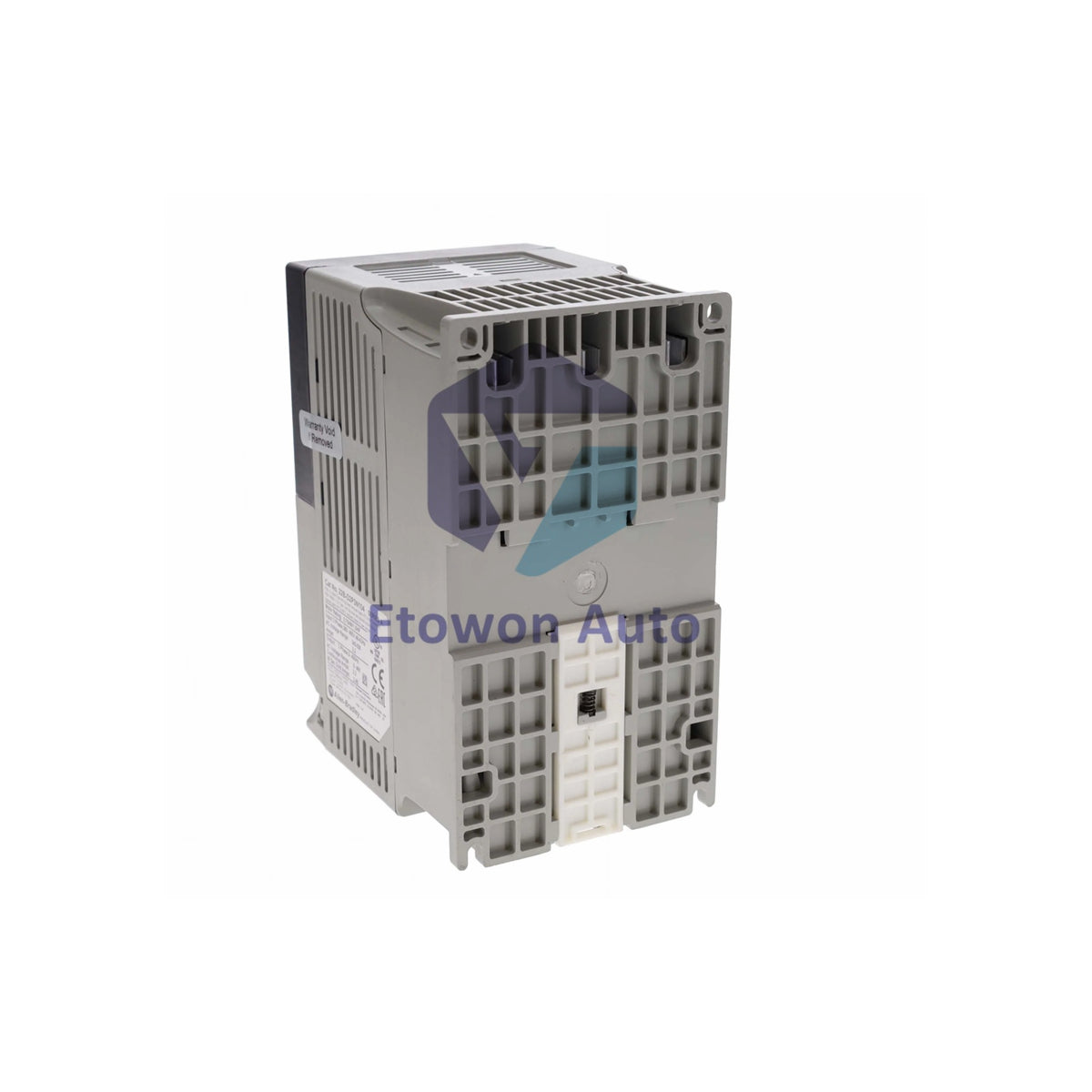

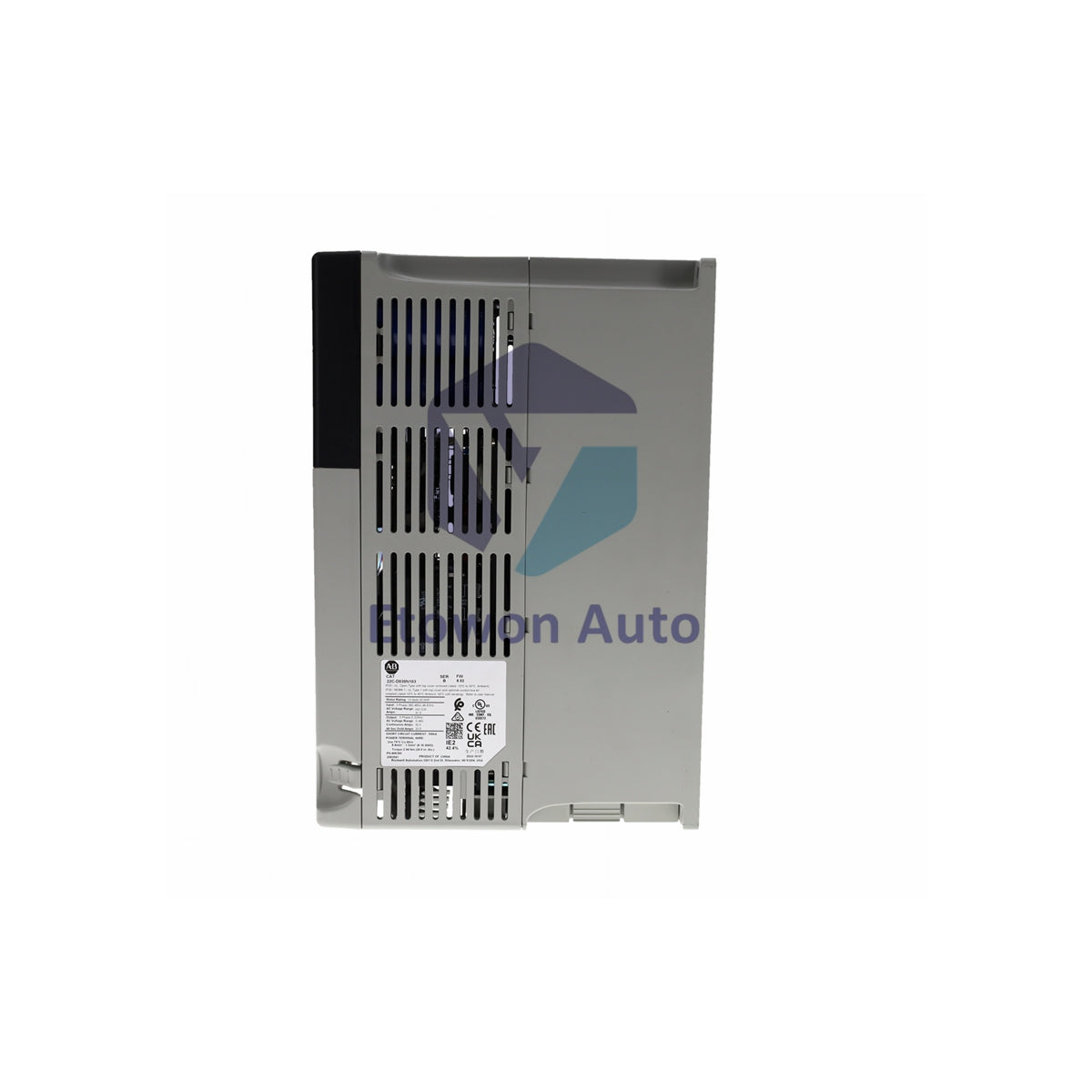

22C-D012F103 Allen-Bradley PowerFlex 400 VFD 5.5kW 12A

Còn hàng (25 đơn vị), sẵn sàng để giao hàng

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-D012F103

  • Product Type: Drive Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 4500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Chính sách đổi trả trong 30 ngày · Bảo hành 12 tháng
  • Giao hàng nhanh
  • Hỗ trợ 24/7
  • Đảm bảo chất lượng

Mô tả

Allen-Bradley 22C-D012F103 PowerFlex 400 AC Drive

The Allen-Bradley 22C-D012F103 is a PowerFlex 400 adjustable frequency AC drive designed for fan and pump applications. Delivering 7.5 HP (5.5 kW) output at 12 A, it operates on 480 V AC three-phase input. Featuring a flange mount IP20 open enclosure in Frame Size C, this drive includes a 2-line 16-character LCD keypad, built-in PID control loop, and Auxiliary Motor Control. Weighing approximately 4.5 kg (9.9 lbs), it uses IGBT technology with fan cooling.

Technical Specifications

Parameter Value
Manufacturer Rockwell Automation / Allen-Bradley
Part Number 22C-D012F103
Product Line PowerFlex 400
Drive Type Fan & Pump
Horsepower 7.5 HP (5.5 kW)
Input Voltage 480 V AC, 3-Phase
Output Current 12 A
Enclosure Flange Mount IP20, NEMA/UL Type Open
Frame Size C
Keypad 2-Line, 16-Character LCD
Communication DSI, Integral RS-485
Control Features Built-in PID, Auxiliary Motor Control
Stop Modes Ramp, Coast, Ramp-to-Hold, DC Brake, S-Curve
Cooling Fan-Cooled
Weight Approx. 4.5 kg (9.9 lbs)

Installation & Field Application Guide

  • Flange mount the drive with adequate clearance for the cooling fan airflow.
  • Size input fusing and wiring per local electrical codes for 12 A output.
  • Configure PID setpoints and Auxiliary Motor Control via the LCD keypad.
  • Verify motor overload protection settings match the connected motor nameplate.

Why Choose the 22C-D012F103

  • Flange mount design saves panel space while dissipating heat efficiently.
  • Built-in PID control maintains pressure or flow at the desired setpoint.
  • Auxiliary Motor Control supports multi-pump system configurations.
  • Multiple programmable stop modes (Ramp, Coast, DC Brake, S-Curve) for flexible motor control.

Field Engineer FAQs

Q1: What is the difference between flange mount and panel mount for this drive?

A1: Flange mount allows the heatsink to protrude through the panel, dissipating heat outside the enclosure. Panel mount keeps the entire drive inside the cabinet.

Q2: Does this drive support an external EMC filter?

A2: The 22C-D012F103 does not include a CE compliant filter. An external filter is required for CE compliance in European installations.

Q3: What communication modules are compatible?

A3: The drive supports Drive Serial Interface (DSI) modules and has an integral RS-485 port for network connectivity.
