BMECXM0100

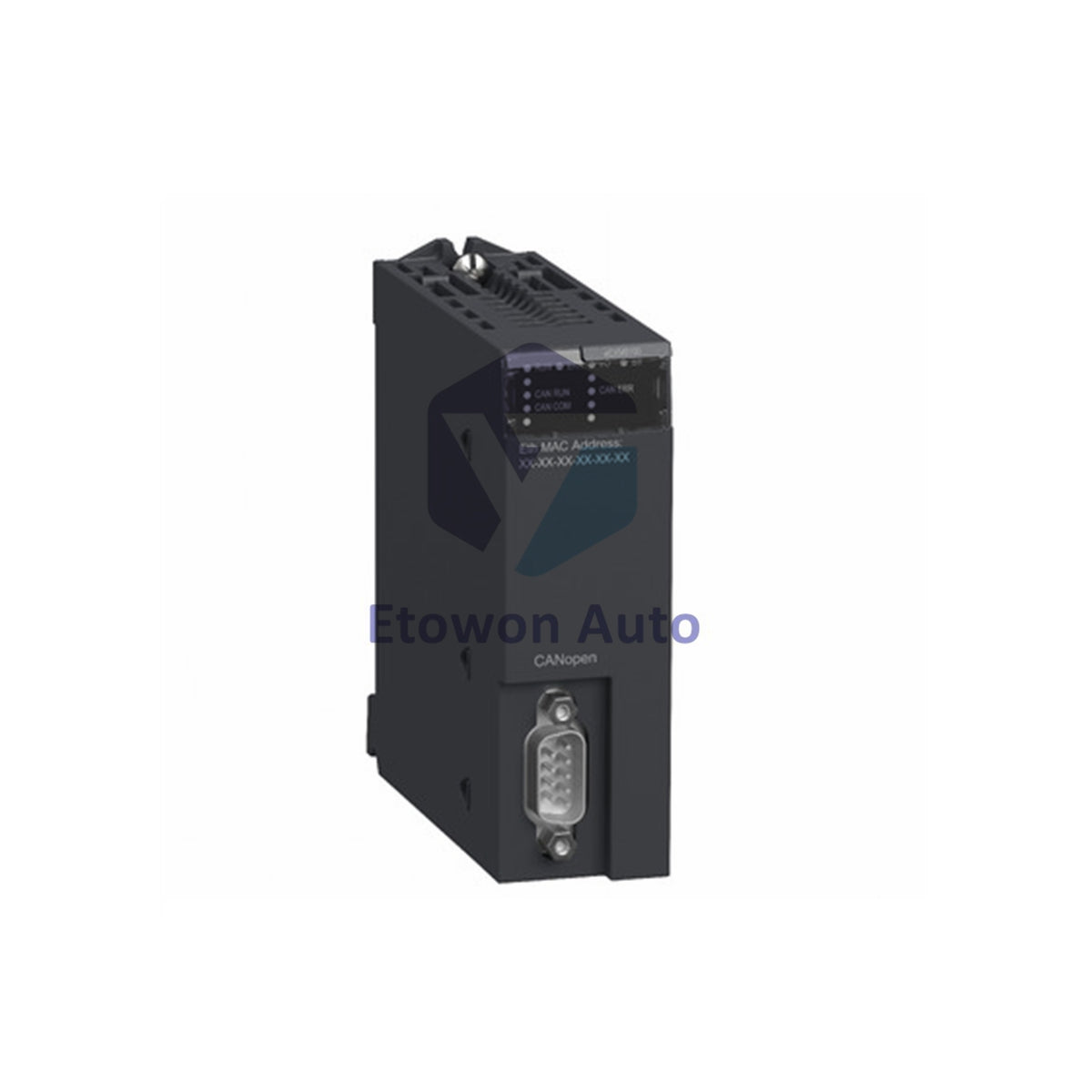

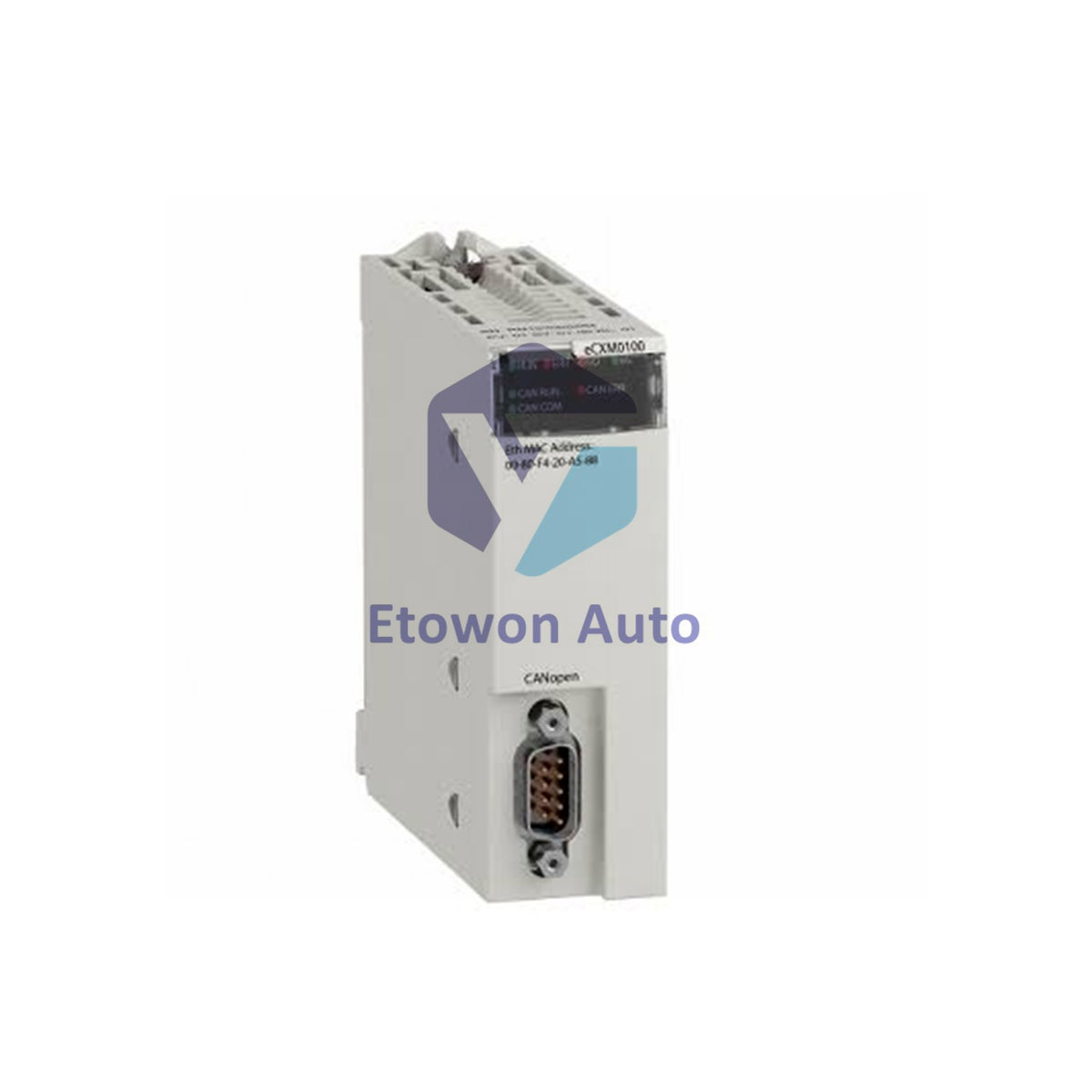

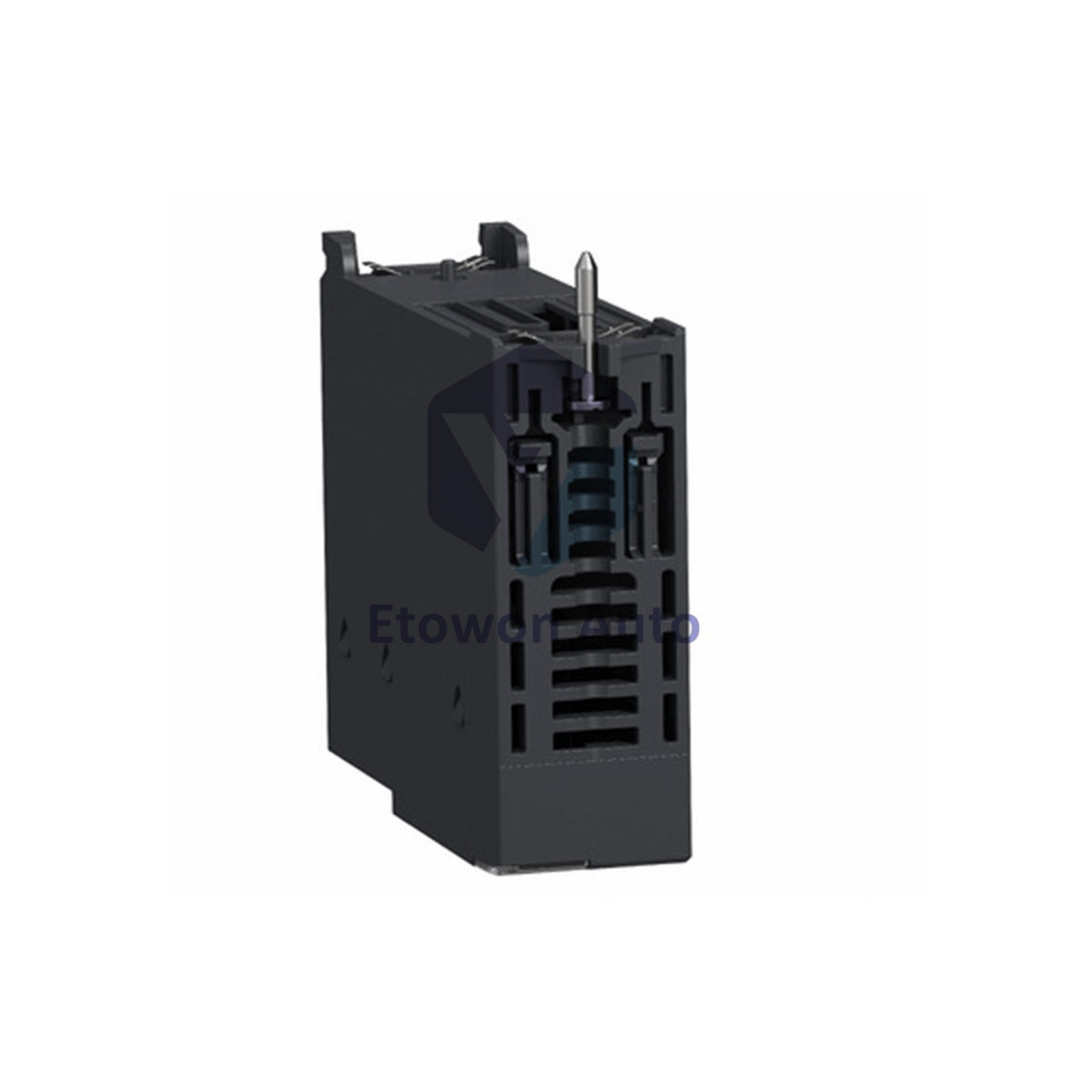

Schneider BMECXM0100 | X80 CANopen Module | 63 Servers

Stokta (21 adet), gönderilmeye hazır

  • Manufacturer: Schneider

  • Product No.: BMECXM0100

  • Product Type: Communication Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 180g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Gün İade Politikası · 12 Ay Garanti
  • Hızlı Teslimat
  • 7/24 Destek
  • Kalite Güvencesi

Açıklama

Product Overview

The Schneider BMECXM0100 is a CANopen communication module for the Modicon X80 platform. It connects M580 PLCs to open industrial fieldbus networks via a DB9 physical interface. Weighing 180 g, this standard-format module supports up to 63 server devices and delivers transmission rates from 20 kbit/s to 1 Mbit/s. It suits distributed control architectures requiring reliable fieldbus communication.

Technical Configuration

This module uses CSMA/CA CANopen access methods with NRZ transmission mode over CANopen twisted shielded pairs cable. Transmission distance varies by rate: 2500 m at 20 kbit/s, 1000 m at 50 kbit/s, 500 m at 125 kbit/s, 250 m at 250 kbit/s, 100 m at 500 kbit/s, and 20 m at 1 Mbit/s. Communication service complies with CiA DSP 301 V4.02. The module draws 100 mA from 24V DC internal supply.

Technical Specifications

Parameter Value
Manufacturer Schneider Electric
Range of Product Modicon X80
Part Number BMECXM0100
Product Type CANopen communication module
Product Compatibility M580 PLC
Physical Interface DB9 connector
Method of Access CSMA/CA CANopen
Mode of Transmission NRZ
Transmission Medium CANopen twisted shielded pairs cable
Transmission Rate 20 kbit/s (2500 m) to 1 Mbit/s (20 m)
Number of Server Devices 63
Communication Service CiA DSP 301 V4.02
Rated Supply Voltage 24 V DC internal
Current Consumption 100 mA
Module Format Standard
Operating Temperature 0…60 °C
Storage Temperature -45…85 °C
Relative Humidity 10…95 % without condensation
Operating Altitude ≤ 2000 m
Weight 180 g
Directives 2014/35/EU, 2014/30/EU

Installation Guide

Mount the module in a standard Modicon X80 rack slot compatible with M580 PLC systems. Connect the DB9 interface to the CANopen twisted shielded pairs cable. Select the transmission rate based on bus length requirements, from 2500 m at 20 kbit/s to 20 m at 1 Mbit/s. Use repeaters for distances exceeding standard limits at higher rates. Maintain operating altitude below 2000 m and humidity between 10% and 95% without condensation.

Engineering Advantages

This module connects M580 PLCs to CANopen networks supporting up to 63 server devices, enabling large distributed I/O architectures. The DB9 interface simplifies field wiring with standard CANopen cabling. Flexible transmission rates from 20 kbit/s to 1 Mbit/s suit varied network topologies and distances. Compliance with CiA DSP 301 V4.02 ensures interoperability with third-party CANopen devices. The 180 g compact format preserves rack space in dense installations.

Technical FAQs

Q1: How many server devices does the BMECXM0100 support?
A1: This CANopen module supports up to 63 server devices on a single network segment.

Q2: What transmission rates and distances does the module offer?
A2: It supports 20 kbit/s at 2500 m with repeater, 50 kbit/s at 1000 m, 125 kbit/s at 500 m, 250 kbit/s at 250 m, 500 kbit/s at 100 m without repeater, and 1 Mbit/s at 20 m without repeater.

Q3: Which PLC systems is this module compatible with?
A3: The BMECXM0100 is compatible with M580 PLC systems in the Modicon X80 range.
