T8830

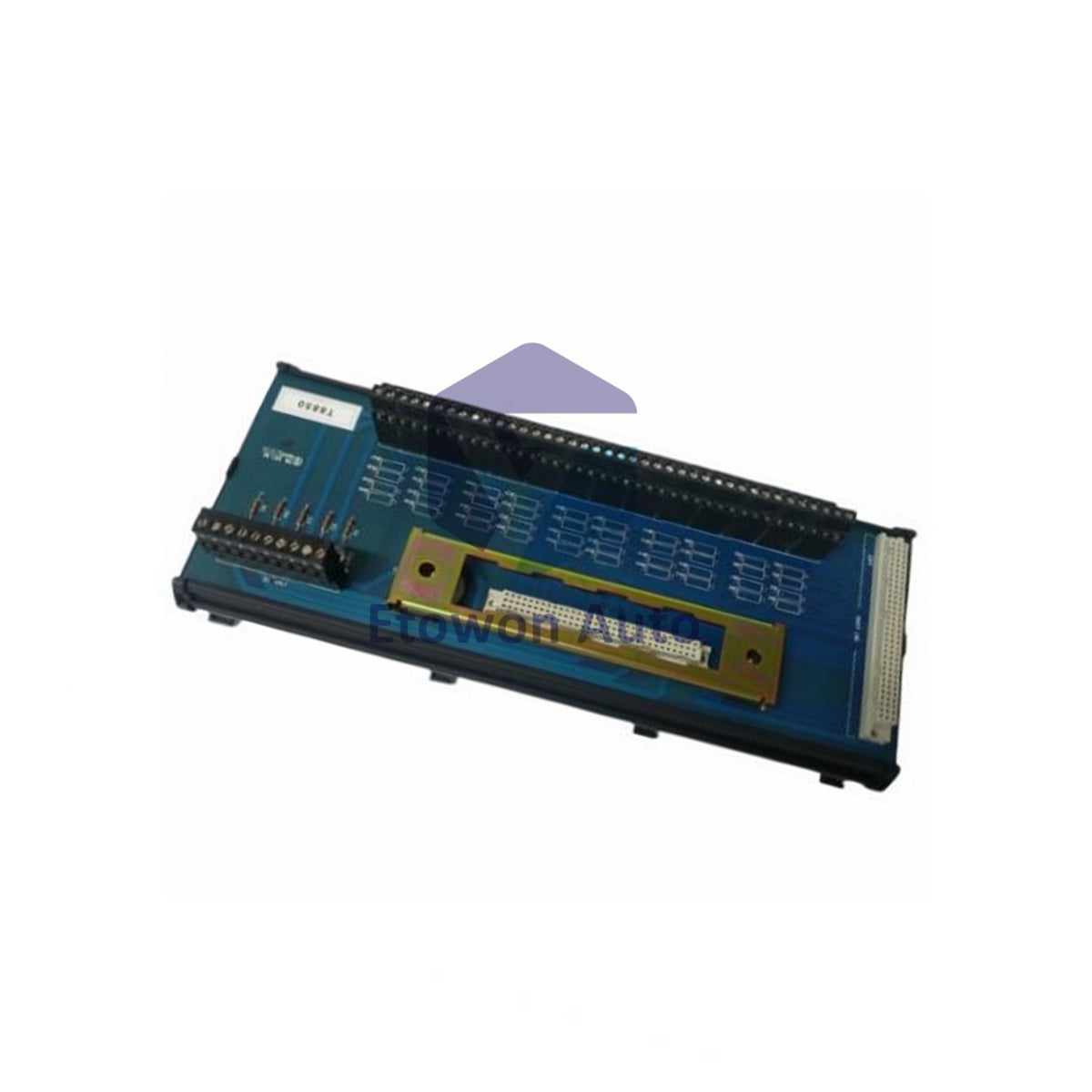

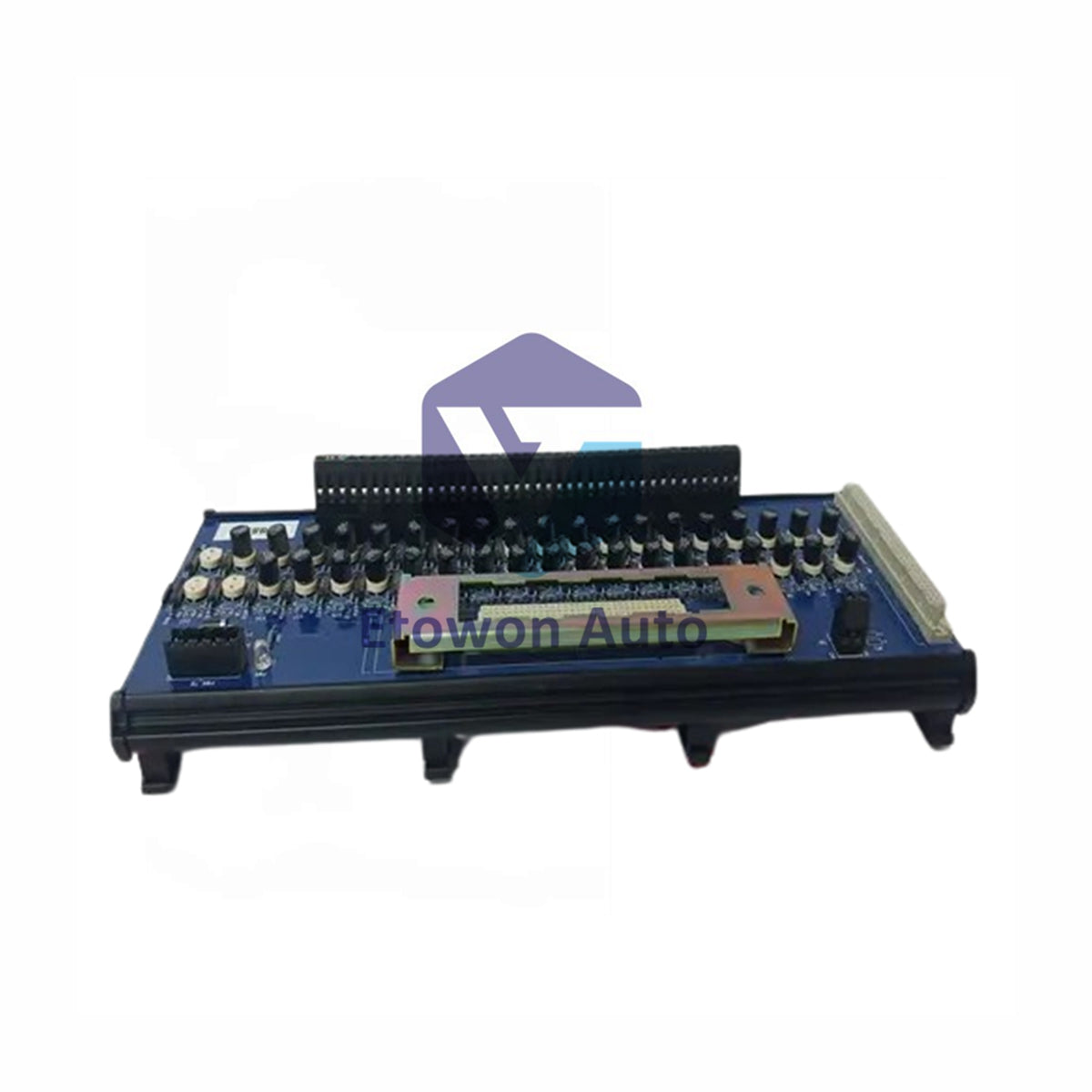

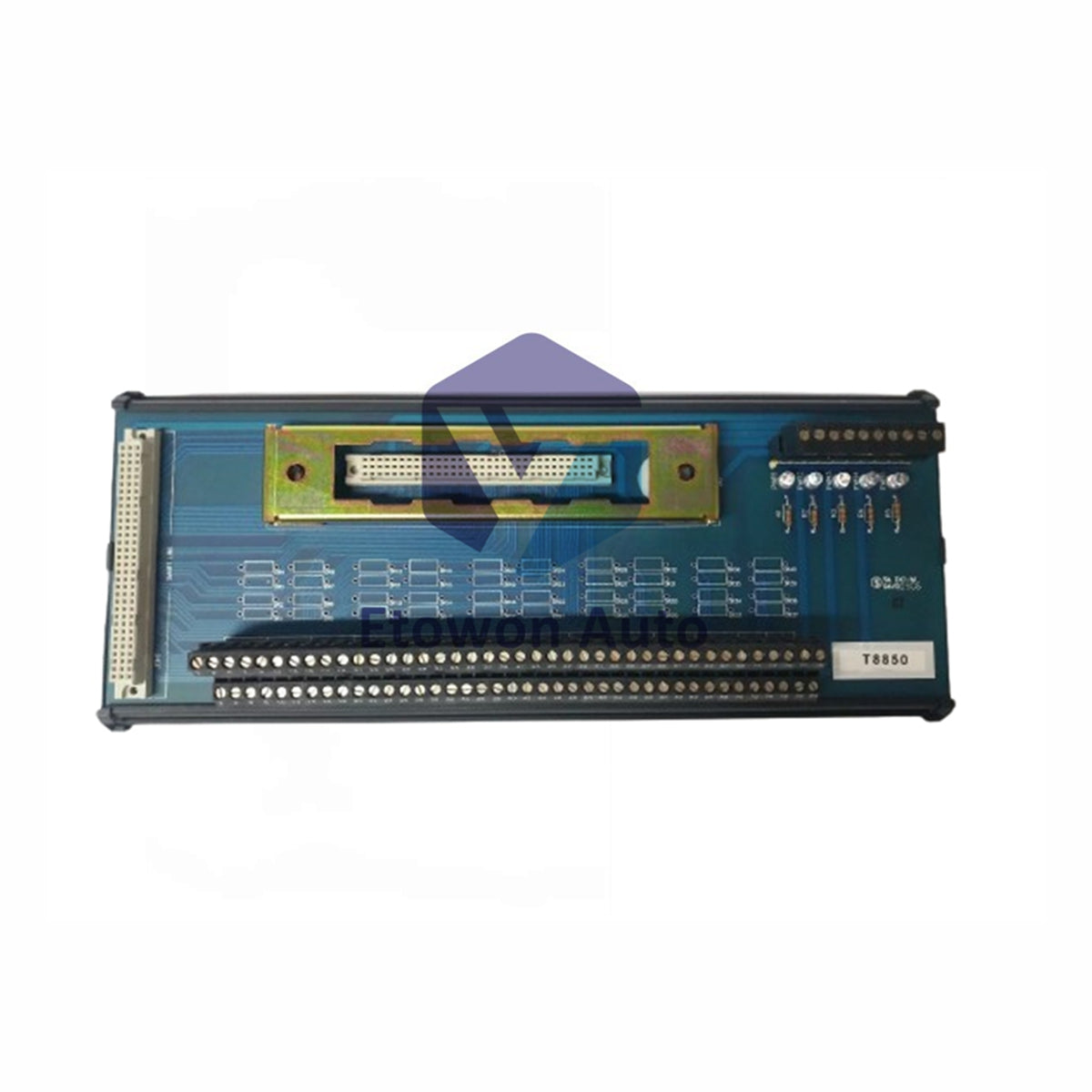

ICS Triplex T8830 Analogue Input FTA 40 Channel 0-22mA

Sadece 5 adet kaldı

  • Manufacturer: ICS Triplex

  • Product No.: T8830

  • Product Type: Termination Assembly

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 650g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Gün İade Politikası · 12 Ay Garanti
  • Hızlı Teslimat
  • 7/24 Destek
  • Kalite Güvencesi

Açıklama

T8830 ICS Triplex Trusted 40 Channel Analogue Input FTA

T8830 is a 40-channel analogue input Field Termination Assembly from ICS Triplex for the Trusted TMR System. Interfaces field devices generating 0-22mA signals with the T8431 Analogue Input Module. Each channel features individual 50mA fusing. Certified for Ord, HazLoc, ATEX, and IECEx.

Core Technical Advantages

  • 40 Input Channels: High-density termination for up to 40 analogue field devices per FTA.
  • Per-Channel Fusing: Each channel protected by TR5 50mA fuse, limiting field loop current.
  • SmartSlot Support: Enables 'one to many' hot replacement of input modules (Version 1).
  • Dual 24Vdc Field Supply: Redundant feeds commoned via diodes with green LED indication.
  • Hazardous Area Certified: Ord/HazLoc/ATEX/IECEx approved for global deployment.
  • Industry Standard: 2-wire field device connections on DIN rail compatible assembly.

Technical Specifications

Parameter Specification
Model T8830
Description 40 Channel Analogue Input FTA
Supply Voltage 18 - 32 Vdc
Power Consumption 5 W
Input Range 0 – 22 mA / channel
Channels 40
Fuse TR5, 50 mA (qty 40)
Load Resistor 250 Ω
Field Connection 2-wire
Certification Ord / HazLoc / ATEX / IECEx
Compatible Module T8431 Analogue Input Module
Brand ICS Triplex

Installation & Maintenance Guide

  • Mounting: DIN rail compatible. Install in Trusted TMR system cabinet. Follow ATEX/IECEx hazardous area requirements.
  • Power Supply: Connect dual 24Vdc feeds to 5-way terminal block PWR TB. Check green LED for supply integrity.
  • Field Wiring: Connect 2-wire field devices to 12-off 3-way terminal blocks and 2-off 2-way terminal blocks.
  • Module Interface: Connect to T8431 via 96-way SK1 socket. SmartSlot SK2 connector used for Version 1 only.
  • Fuse Replacement: Use TR5 50mA fuses. Replace only when channel is de-energized.

Engineering Advantages & Compatibility

Designed for ICS Triplex Trusted TMR systems, compatible with T8431 Analogue Input Module. Per-channel 250Ω load resistor converts 0-22mA signals for direct module input. Individual fusing limits loop current and protects field wiring. Hazardous area certifications enable deployment in oil & gas, chemical, and power generation facilities.

Technical FAQs

Q1: What type of field devices connect to the T8830?
A1: Supports 2-wire field devices generating 0-22mA analogue signals, such as pressure transmitters, temperature sensors, and position transducers.

Q2: What is the SmartSlot connector used for?
A2: SK2 connector supports SmartSlot Version 1 for 'one to many' hot replacement. Not used with SmartSlot Version 2.

Q3: How do I check field power supply status?
A3: Green LED on the FTA indicates presence of dual 24Vdc field power. No LED indicates power supply failure.
