Delta VFD4A2MS43PNSAA | MS300 Serisi 2HP 3 Fazlı AC Sürücü

Ürün Genel Bakış

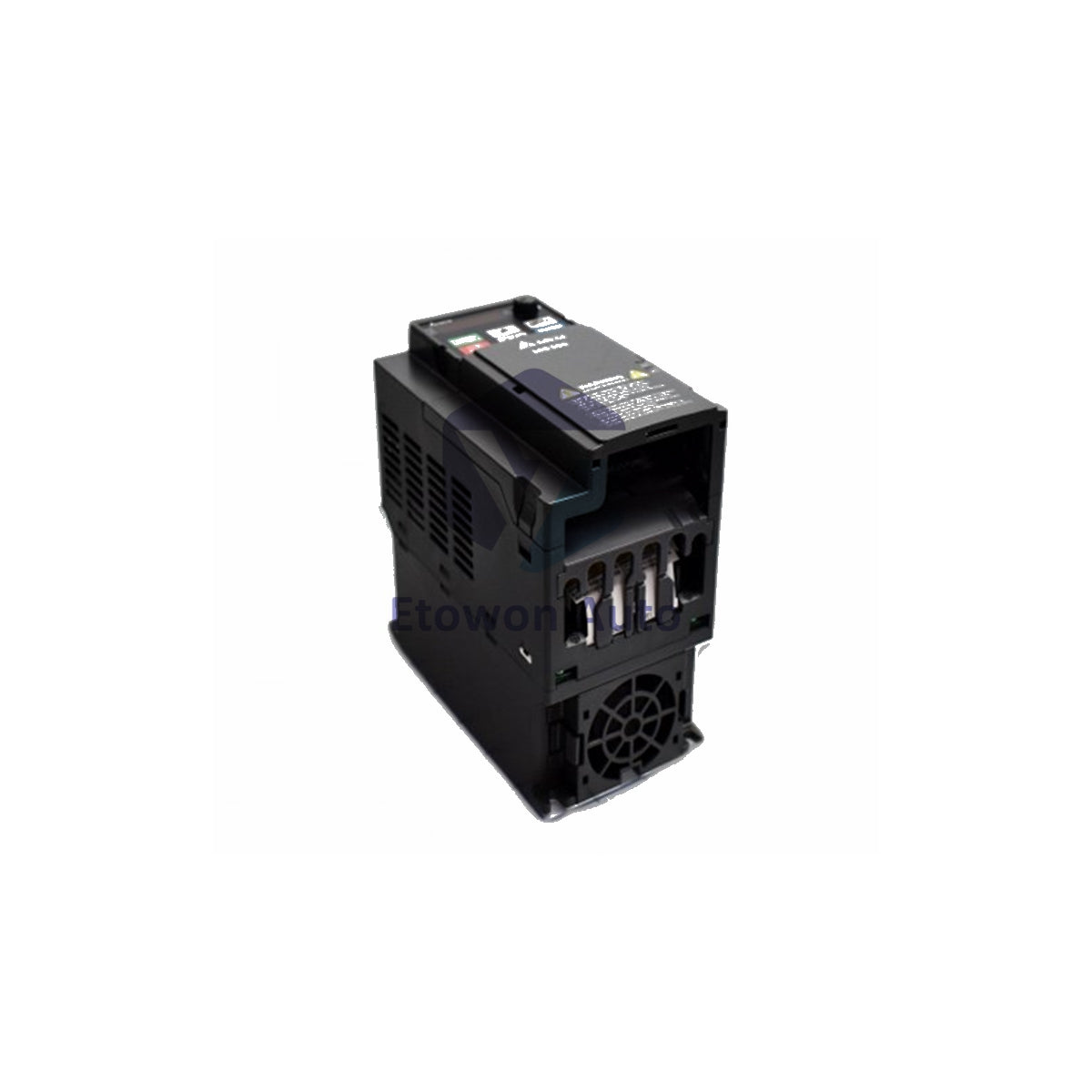

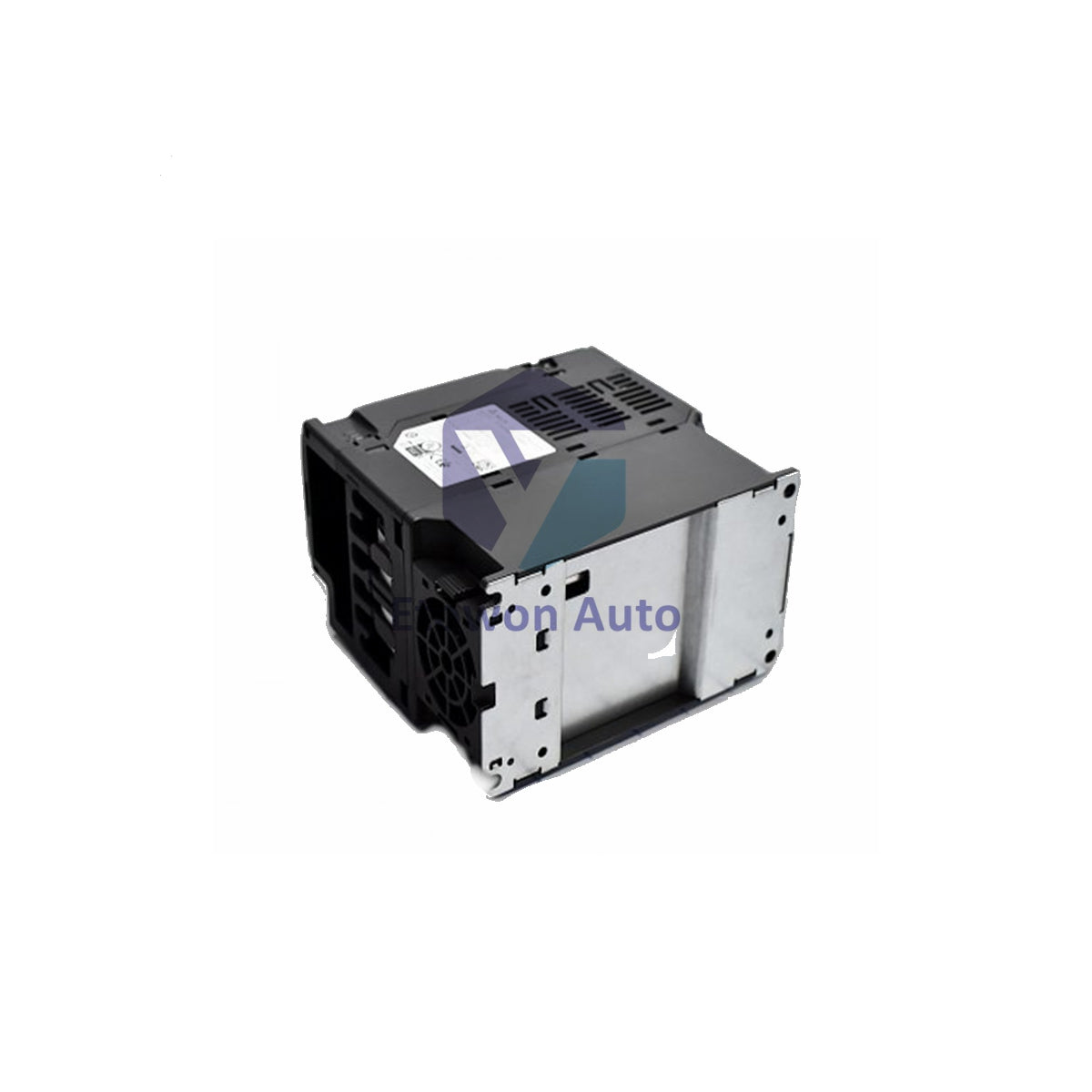

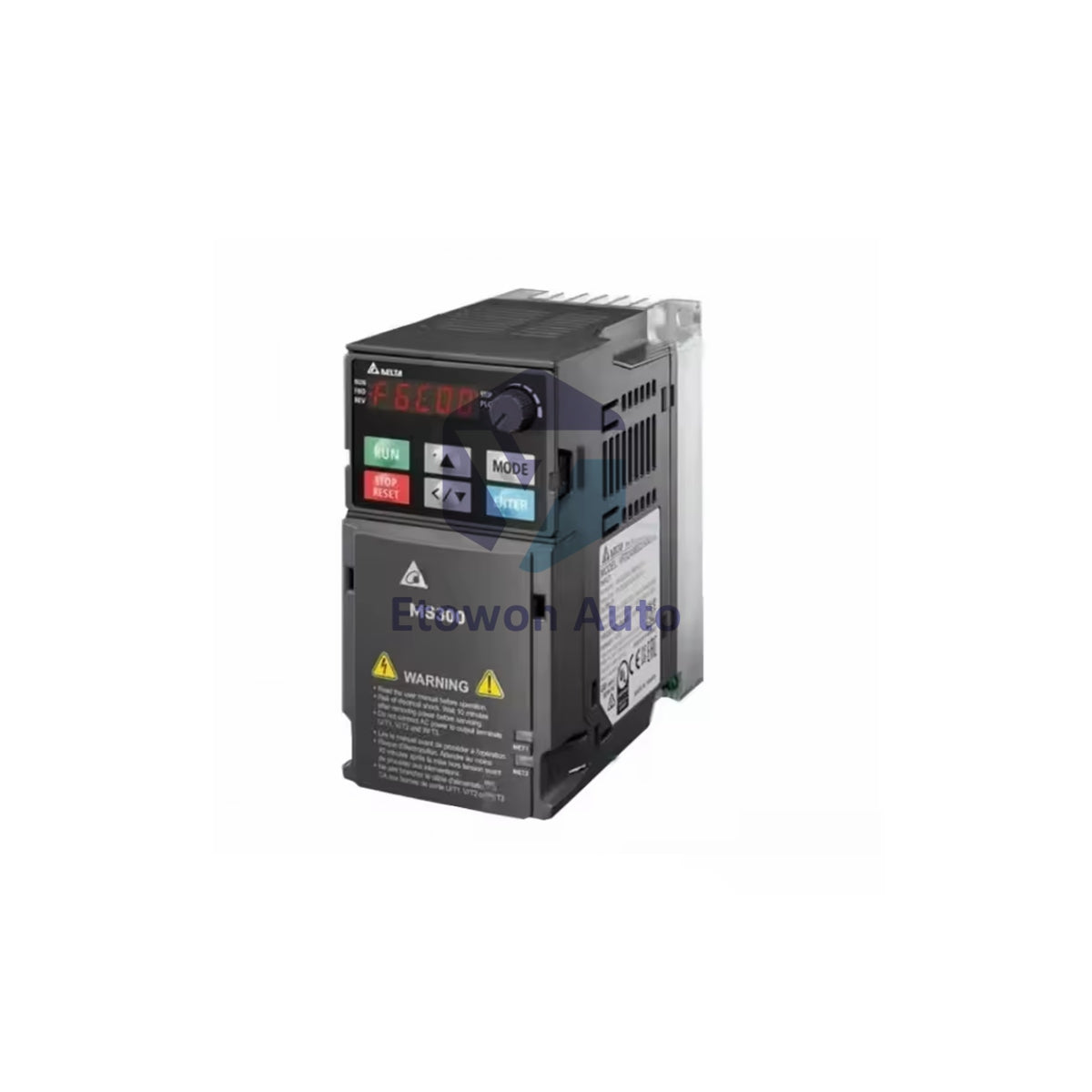

Delta VFD4A2MS43PNSAA, yüksek performanslı MS300 serisine ait gelişmiş bir mikro-vektör kontrol sürücüsüdür. Özellikle 1.5kW (2HP) endüstriyel uygulamalar için tasarlanmış olan bu çok yönlü inverter, hem geleneksel Endüksiyon Motorları (IM) hem de modern Kalıcı Mıknatıs (PM) motorları destekler. 4.2A nominal çıkış akımı ve 3.2 kVA görünür güç derecesine sahip olan cihaz, alan tasarrufu sağlayan IP20 Plaka tasarımına sahiptir. Bu sürücü, küçük makine takımları, tekstil ekipmanları ve otomatik işleme hatları gibi 380-480V ortamlarında hassas görevler için optimize edilmiştir.

Teknik Konfigürasyon ve Verimlilik Verileri

Bu MS300 varyantının donanım mimarisi, kontrol muhafazalarında enerji kaybını en aza indirirken verimliliği maksimize edecek şekilde tasarlanmıştır.

Güç Verimliliği ve Kayıp Profilleri

Bu modül, çeşitli çalışma frekanslarında olağanüstü verimlilik sergiler. Tam yükte ve %90 frekansta güç kaybı sadece 73.8W (yüzde 2.31 göreceli kayıp) ile sınırlandırılmıştır. %50 frekans ve %25 akım gibi kısmi yüklerde ise kayıp sadece 52.4W’a düşer. Ayrıca, cihaz endüstri lideri bekleme kaybı olan sadece 5W ile makine duruşlarında minimum güç tüketimi sağlar.

Termal ve Elektriksel Performans

Sürücü, 50°C’ye kadar ortam sıcaklıklarında sürekli çalışmaya uygundur ve zorlu endüstriyel iklimlerde stabilite sağlar. 50/60 Hz evrensel besleme frekansını destekler. Türev model VFD4A2MS43PNSART, bu temel elektriksel özellikleri paylaşır ve bölgesel veya lojistik özel gereksinimler için güvenilir donanım performansı sunarken motor kontrol hassasiyetinden ödün vermez.

Teknik Özellikler

Kurulum ve Mühendislik Kılavuzu

MS300 serisi donanımın ömrünü maksimize etmek için doğru mekanik ve elektriksel entegrasyon şarttır.

Montaj ve Termal Yönetim

Kompakt IP20 Plaka muhafaza, yüksek yoğunluklu pano düzenleri için idealdir. 50°C termal derecelendirmeyi korumak için sürücünün dikey olarak ve önerilen boşluklarla monte edilmesi gerekir. 73.8W’lık maksimum ısı yayılımı göz önünde bulundurularak, termal düşüşü önlemek ve yüksek torklu 4.2A çalışma sırasında dahili güç bileşenlerini korumak için etkili muhafaza havalandırması veya ısı dağıtıcı kullanımı zorunludur.

Elektriksel Entegrasyon ve Güvenlik

Sürücü, yerleşik Güvenli Tork Kapama (STO) ve aşırı akım ile aşırı gerilim koruması içerir. 380-480V besleme bağlantısı yapılırken uygun devre kesiciler ve ekranlı motor kabloları kullanılarak EMI en aza indirilmelidir. PM motor uygulamalarında, vektör kontrol parametrelerinin motorun manyetik özellikleriyle senkronize edilmesi için otomatik ayar işleminin tamamlanması gereklidir.

Mühendislik Avantajları

• Hassas Mikro Vektör Kontrolü: Geniş hız aralığında motor tepkisini ve stabilitesini artırır.
• Çevre Dostu Tasarım: Bekleme güç kaybında (5W) önemli azalma, modern enerji standartlarına uyumu destekler.
• Alan Tasarruflu Plaka Çerçeve: Modern, ince elektrik kontrol panoları için optimize edilmiştir.
• Çift Motor Desteği: Tek donanım platformunda hem IM hem de PM motor tiplerini destekleyerek yüksek esneklik sağlar.

Teknik SSS

S1: -AA ve -RT varyantları arasında fonksiyonel bir fark var mı?
C1: Hayır, -RT modeli genellikle belirli pazar bölgeleri için türev bir varyanttır, ancak elektriksel performans ve 4.2A derecesi aynıdır.

S2: Bu sürücü 480V güç sistemlerini destekler mi?
C2: Evet, 380V ile 480V arası 3 fazlı AC güç beslemesi için tam derecelendirilmiştir.

S3: IP20 Plaka derecesi muhafaza gerektirir mi?
C3: Evet, IP20 derecesi, canlı parçalara temasın önlenmesi ve çevresel güvenliğin sağlanması için koruyucu bir elektrik panosu içinde montaj için tasarlanmıştır.
