22D-E4P2N104 3 Faz Ayarlanabilir Frekans Sürücüsü Allen-Bradley

Ürün Genel Bakışı

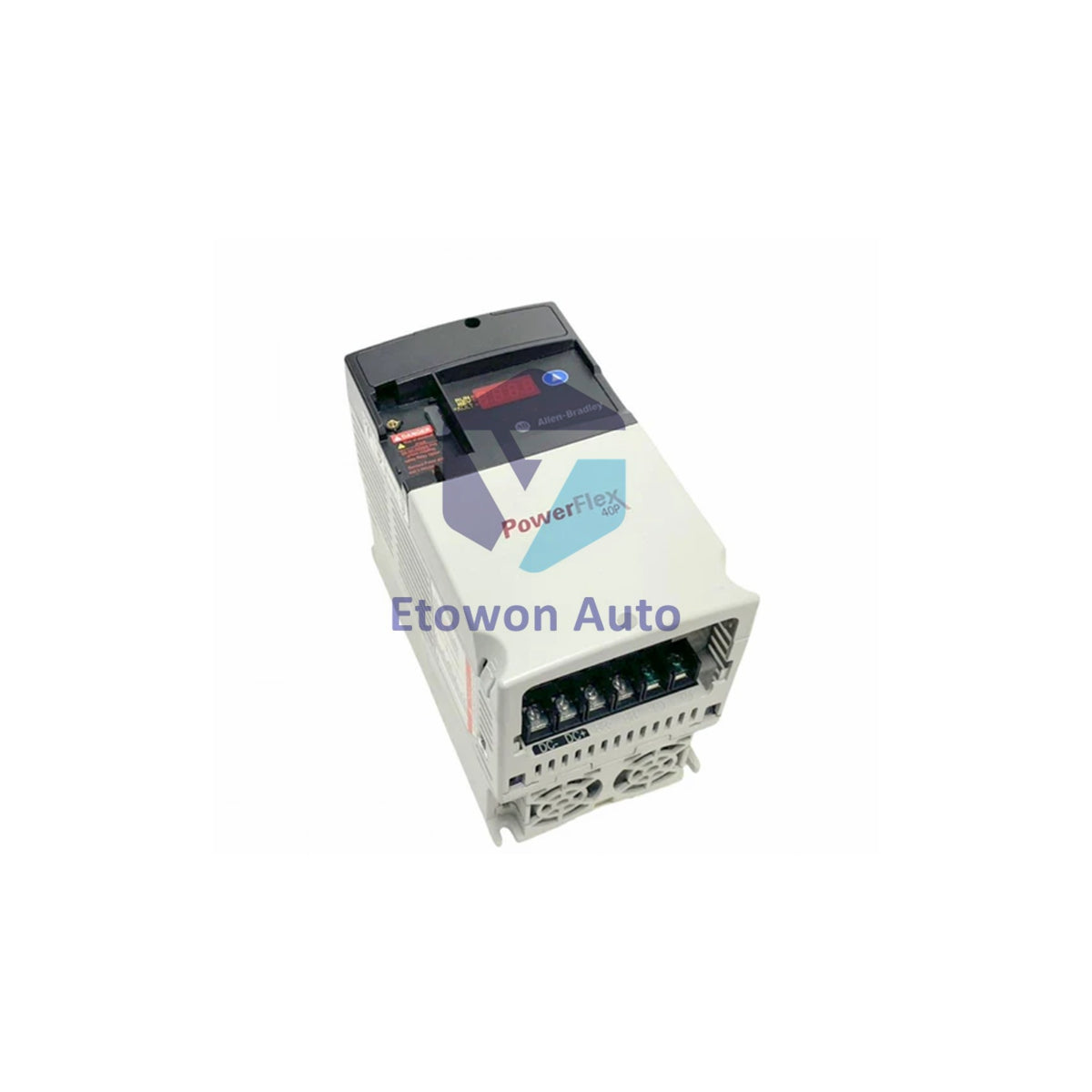

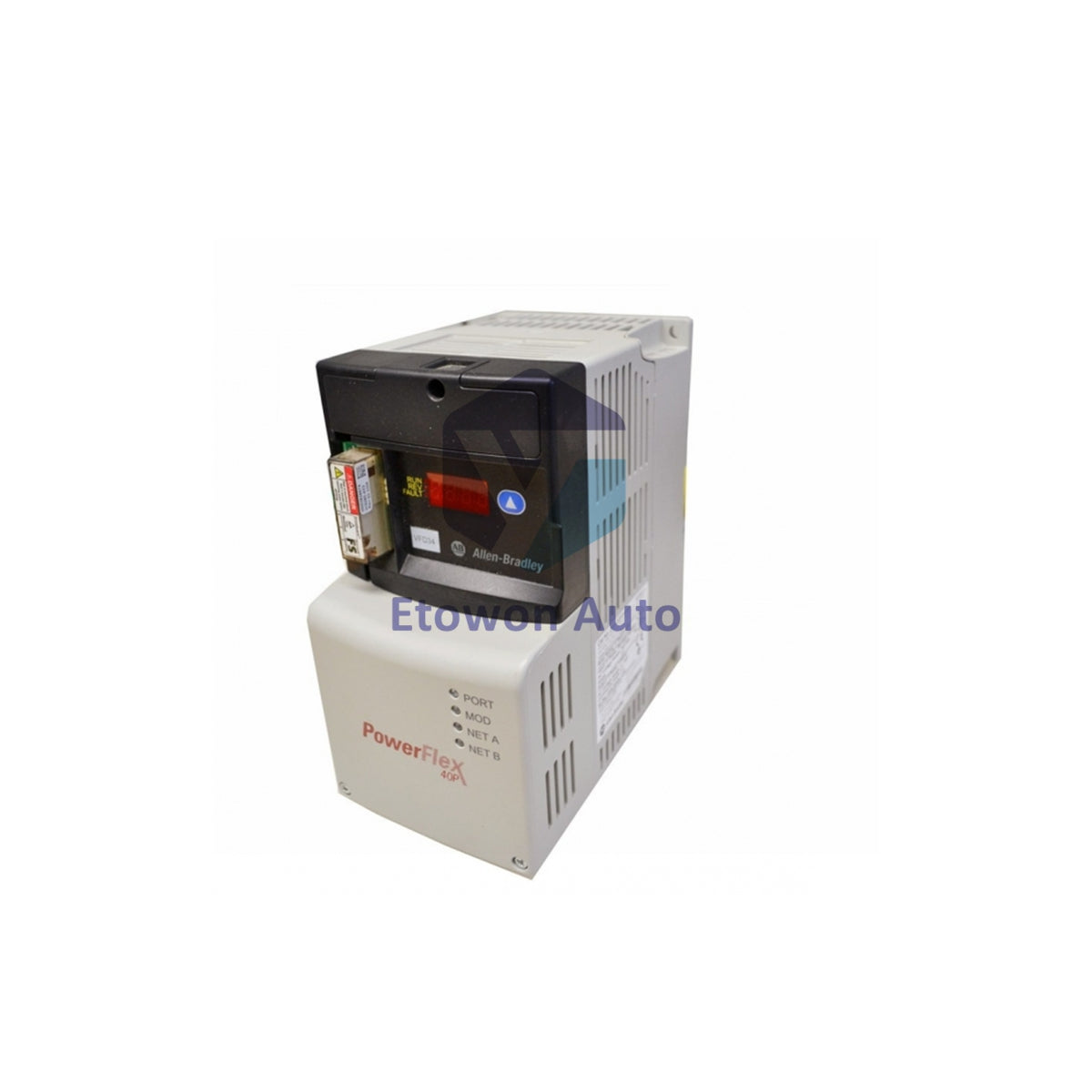

22D-E4P2N104, Rockwell Automation tarafından Allen-Bradley PowerFlex 40P ürün ailesinden endüstriyel sınıf, kapalı çevrim özellikli Ayarlanabilir Frekanslı AC Sürücüdür. Zorlu, alan tasarruflu motor hız ve tork kontrolü için özel olarak tasarlanmış bu premium sürücü, 600V AC 3 fazlı gelen şebeke voltajını (414 ila 660V AC aralığında çalışır) kabul eder. 2.2 kW (3 Beygir Gücü) yük kapasitesine karşılık gelen yüksek hassasiyetli 4.2 Amper sürekli çıkış derecesi sağlar. Sensörsüz Vektör performansını gelişmiş uygulama esnekliği ile birleştiren bu kompakt 1.41 kg donanım birimi, yüksek performanslı makine entegrasyonu için akıllı bir kontrol varlığı olarak görev yapar.

Temel Teknik Avantajlar

• Detaylı Sonek Mantık Açıklaması:
  • 22D-: Gelişmiş kapalı çevrim hız yetenekleri ve kategoriye özel güvenlik entegrasyon seçenekleri sunan yüksek performanslı PowerFlex 40P serisini tanımlar.
  • -E-: Standart 50/60 Hz endüstriyel dağıtım frekanslarında 600V AC 3 fazlı çalışma giriş voltajı derecesini belirtir.
  • -4P2-: 2.2 kW (3 HP) ağır hizmet endüstriyel yük profiline uygun 4.2 Amper sürekli çıkış akımı derecesini belirtir.
  • -N-: Entegre EMC filtresi olmayan, IP20/NEMA Tip Açık bariyer derecesine uygun açık tip panel montaj koruyucu muhafaza yapılandırır.
  • -1-: Sürücünün ön yüzüne monte edilmiş sabit, standart tip LED insan-arayüz modülü (HIM) tuş takımı arayüzünü gösterir.
  • -04-: Varsayılan standart üretim donanım varyantını belirtir, üzerinde dinamik frenleme transistörü ve geliştirilmiş dahili parametre katmanı bulunur.
• Sensörsüz Vektör Performansı: Harici bir geri besleme enkoderine ihtiyaç duymadan % +/-1 hız düzenleme doğruluğu ile 80:1 hız aralığında olağanüstü düşük hız tork kontrolü ve hızlı adım yük hızlanma tepkisi sunar.
• Ağır Hizmet Aşırı Yük Kapasitesi: Zorlu döngüsel uygulamalara dayanacak şekilde inşa edilmiştir, ani fiziksel tıkanıklıkları temizlemek için 60 saniyeye kadar %150 kesintili akım artışı ve kısa süreli 3 saniyelik güvenlik penceresinde %200'e kadar akım sağlar.
• Çıkarılabilir Metal Oksit Varistör (MOV): İç bileşenlerin zarar görme riski olmadan topraklanmamış veya IT dağıtım şebekelerinde güvenli çalışma sağlayan çıkarılabilir topraklama bağlantı noktası ile tasarlanmıştır.

Teknik Özellikler

Endüstriyel Çözümler

• Malzeme Taşıma Konveyörleri: Ağır malzeme dağıtım darboğazlarını yumuşatmak için yüksek kalkış torku sağlar ve değişken yükler altında motor yanması durumlarını tamamen ortadan kaldırır.
• Sıvı İşleme Pompaları: Santrifüj sıvı pompalarını ve dozaj döngülerini süreç gereksinimlerine göre hassas şekilde ölçeklendirerek toplam enerji israfını önemli ölçüde azaltır.
• Hassas Paketleme Makineleri: Dolum ve torbalama hatlarında tutarlı gerilim, hızlı konumlandırma indekslemesi ve güvenilir tork profili takibi sağlar.
• Otomatik Üretim Hatları: Kapsamlı tanılama entegrasyonu ile kritik otomotiv, üretim ve sınıflandırma tesislerinde beklenmedik tesis duruş sürelerini azaltır.

Kablolama & Kurulum

Hat Sonlandırma Parametreleri

Kuruluma başlamadan önce birincil tesis elektrik dağıtım sistemini izole edin. Gelen 600V 3 fazlı şebeke güç hatlarını muhafazanın ana hat tarafı terminallerine (R, S, T / L1, L2, L3) güvenli şekilde bağlayın. Çıkış terminal çiftleri (U, V, W / T1, T2, T3) doğrudan üç fazlı motor düzenine besleme yapmalıdır. Çıkış pinlerine asla hat voltajı uygulamayın, çünkü bu anında invertör arızasına yol açar.

Çevresel Boşluk ve Aralık

Sürücüyü, IP20 gereksinimlerini karşılayan temiz bir kontrol muhafazası içinde dikey olarak monte edin. Sürücü muhafazasının üstünde ve altında en az 120 mm engellenmemiş hava akışı boşluğu olduğundan emin olun ve uygun ısı dağılımı sağlamak ve lokal termal birikimi önlemek için bitişik ekipmanlar arasında en az 50 mm yatay boşluk bırakın.

Kontrol Ayırma Protokolleri

Tüm düşük voltajlı kontrol hatları, RS-485 seri kabloları ve analog girişler (0-10V/4-20mA), yüksek voltajlı motor ve gelen güç hatlarından tamamen ayrı borular üzerinden yönlendirilmelidir. Analog komut hatları, sadece sürücünün şasi toprak terminal bloğuna sonlandırılmış korumalı bükümlü çift kablolar kullanmalıdır.

MOV Toprak Ayırma Seçeneği

Sürücüyü topraklanmamış veya yüksek empedanslı (IT) şebeke konfigürasyonlarında kullanırken, dahili metal oksit varistör (MOV) tel atlama terminal bağlantısını güvenli şekilde çıkarın. Bu, ortak mod gürültüsü sorunlarını önler ve dahili koruma devrelerini yıkıcı toprak arızası kesintilerine karşı korur.

Mühendislik Avantajları

• Çift Modlu Gelişmiş Mantık: Çoklu motor yükleri için geleneksel Volt başına Hertz (V/Hz) yolları ile yüksek statik tork gerektiren işlemler için Sensörsüz Vektör Kontrolü (SVC) arasında esnek seçim sunar.
• Yerleşik Dinamik Fren Transistörü: Harici dinamik fren direnç ağına doğrudan bağlantı sağlayan entegre fren transistörü içerir, böylece ağır ve yüksek ataleti olan yüklerin kontrollü yavaşlamasını sağlar.
• Esnek Çok Noktalı Arayüzler: 5 programlanabilir ayrık dijital giriş, 2 çok aralıklı analog giriş hattı ve PLC'den doğrudan standart seri bağlantı komutlarını destekleyen entegre RS-485 iletişim modülü ile donatılmıştır.

Teknik SSS

Q1: 22D-E4P2N104 üzerindeki Sensörsüz Vektör modunun geleneksel V/Hz moduna göre avantajları nelerdir?
A1: Sensörsüz Vektör modu, motorun dahili matematiksel modellerini kullanarak tork ve akı akımlarını ayırır. Bu, düşük çalışma hızlarında (1 Hz'ye kadar) önemli ölçüde daha yüksek tork sağlar ve standart V/Hz döngülerine kıyasla ani mekanik yük artışlarına çok daha hızlı tepki verir.

Q2: Bu sürücü doğrudan standart 35mm endüstriyel DIN rayına monte edilebilir mi?
A2: Evet. Kompakt IP20 muhafaza yapısı, hızlı pano montajı için standart 35mm endüstriyel DIN rayına kolayca takılabilen yapıyı ve yüksek titreşimli uygulamalar için geleneksel arka plaka vida montajını destekler.

Q3: Çıkarılabilir MOV konfigürasyon bağlantısı, belirli tesis güç şebekeleri için neden kritik öneme sahiptir?
A3: Topraklanmamış veya delta konfigürasyonlu IT güç sistemlerinde, faz-toprak gerilimleri öngörülemez şekilde yüksek olabilir. Bu koşullar altında MOV'un toprakla bağlantılı bırakılması, dahili bileşenlerin aşırı ısınmasına veya erken arızalanmasına neden olabilir; klipsin çıkarılması, faz varistörlerini güvenli bir şekilde topraktan ayırır.
