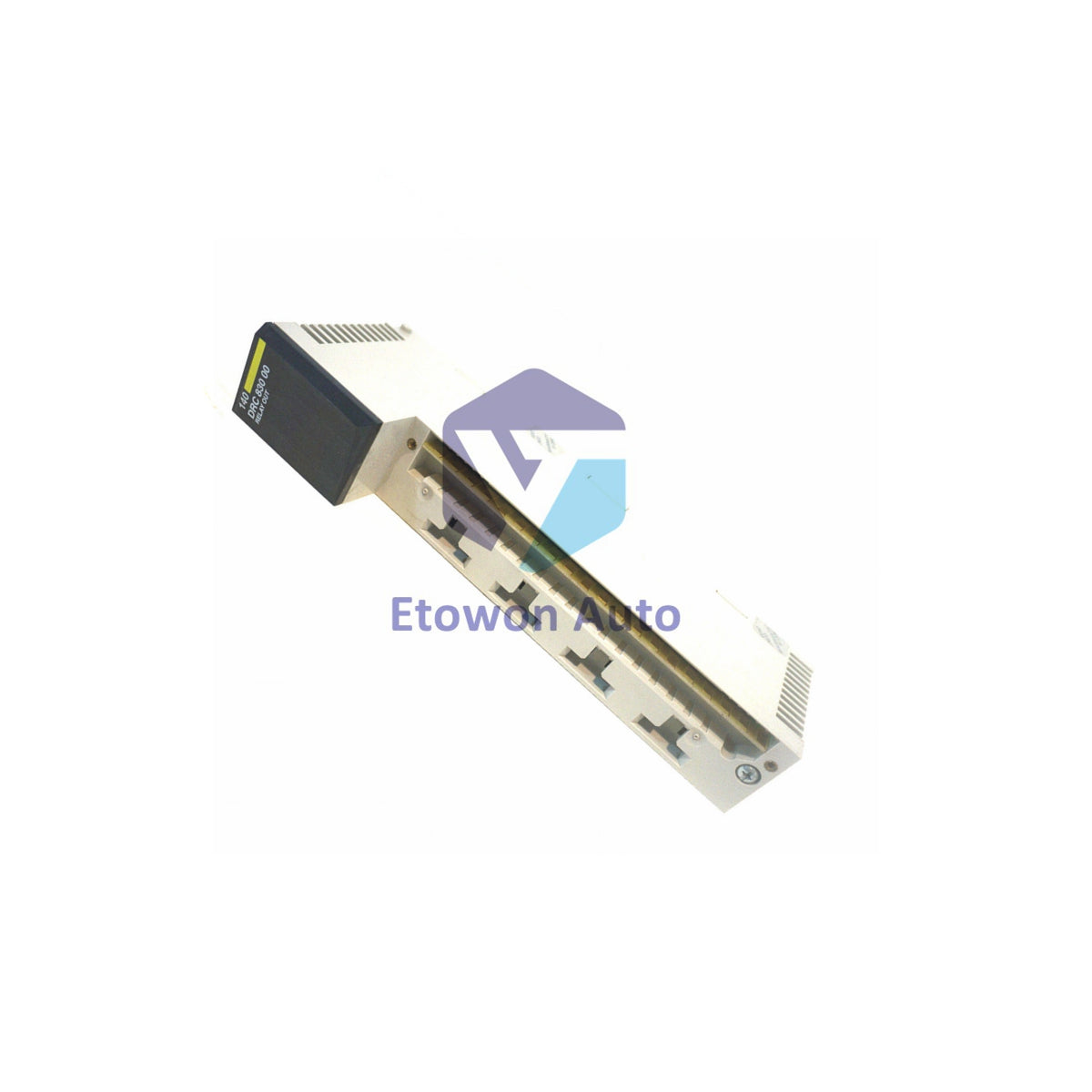

140DRA84000 Модуль с 16 выходами Schneider

Schneider Electric Modicon Quantum 140DRA84000 16-канальный модуль дискретного релейного выхода

140DRA84000 — это 16-канальный модуль дискретного релейного выхода платформы автоматизации Schneider Electric Modicon Quantum. Этот модуль релейного выхода Формы A (1 NO) поддерживает несколько диапазонов напряжений от 5V до 250V AC/DC с максимальным током нагрузки 2A при 60°C резистивной нагрузке.

Ключевые особенности

• 16 релейных выходов с контактами Формы A (1 NO)
• Широкий диапазон напряжений: 20-250V AC, 30-150V DC, 5-30V DC
• Максимальный ток нагрузки 2A при 250/30V AC/DC резистивной (60°C)
• Возможность импульсного тока: 10A в течение 10 мс емкостный
• Внутренняя варисторная защита от перенапряжения при 275V
• 1780Vrms изоляция между каналами и шиной
• Светодиодные индикаторы: 16 зеленых для состояния выхода, индикатор активности, индикатор ошибки
• 10 миллионов циклов механической прочности

Технические характеристики

• Бренд: Schneider Electric
• Серия: Modicon Quantum
• Модель: 140DRA84000
• Тип продукта: Модуль дискретного релейного выхода
• Выходы: 16 дискретных выходов
• Тип контакта: 1 NO (Форма A)
• Диапазон выходного напряжения: 20-250 В переменного тока, 30-150 В постоянного тока, 5-30 В постоянного тока
• Максимальный ток нагрузки: 2A при 250/30V AC/DC резистивной (60°C)
• Минимальная нагрузка: 50mA (20-250V AC / 5-30V DC)
• Импульсный ток: 10A в течение 10 мс емкостный
• Коммутируемая мощность: 500 VA резистивная нагрузка
• Время отклика: 10 мс (0 до 1), 20 мс (1 до 0)
• Механическая долговечность: 10,000,000 циклов
• Электрическая долговечность: 200,000 циклов при 2A 250V AC резистивной нагрузки
• Защита от перенапряжения: Внутренний варистор, 275В
• Изоляция: 1780Vrms AC в течение 1 минуты между каналами и шиной
• Тепловыделение: 5.5Вт + (0.5 x количество включённых точек)
• Требование к току шины: 1100 мА
• Формат модуля: Стандартный
• Чистый вес: 0.41 кг (0.90 фунта)

Светодиодные индикаторы

• 16 зелёных светодиодов для индивидуального статуса выхода
• 1 зелёный светодиод (Активный) для наличия связи по шине
• 1 красный светодиод (F) для обнаружения внешней ошибки

Сертификаты и стандарты

• FM Класс 1 Деление 2
• Сертифицировано C-tick, GOST, ABS
• UL 508, CSA C22.2 № 142
• Отмечено знаком CE

Экологические характеристики

• Рабочая температура: от 0 до 60°C (от 32 до 140°F)
• Температура хранения: от -40 до 85°C (от -40 до 185°F)
• Относительная влажность: 95% без конденсации
• Рабочая высота над уровнем моря: до 5000 м (16404 футов)
• Сопротивление электростатическому разряду: 4 кВ контакт, 8 кВ воздух (IEC 801-2)
• Сопротивление электромагнитным полям: 9.1 В/м (10 В/м) 80-2000 МГц (IEC 801-3)

Комплектация

• 1x Schneider Electric 140DRA84000 модуль релейных выходов
• Документация по установке

Размеры упаковки

• Высота: 16.3 см (6.42 дюйма)
• Ширина: 4.5 см (1.77 дюйма)
• Длина: 31.2 см (12.28 дюйма)
• Вес упаковки: 545 г (19.2 унций)

Доставка

• FedEx, UPS, DHL экспресс по всему миру
• Отгрузка в течение 24 часов со склада
• Доступна наземная доставка

GTIN

3595861127074

Часто задаваемые вопросы

1. Каков номер детали этого модуля релейных выходов?

Номер детали 140DRA84000.

2. Сколько выходов у 140DRA84000 имеет?

Он имеет 16 дискретных релейных выходов с контактами Form A (1 NO) и индивидуальными зелёными светодиодными индикаторами.

3. Каков максимальный ток нагрузки на выход?

Каждый выход может выдерживать 2A при 250/30V AC/DC резистивной нагрузке при 60°C, с возможностью пикового тока 10A в течение 10 мс.
