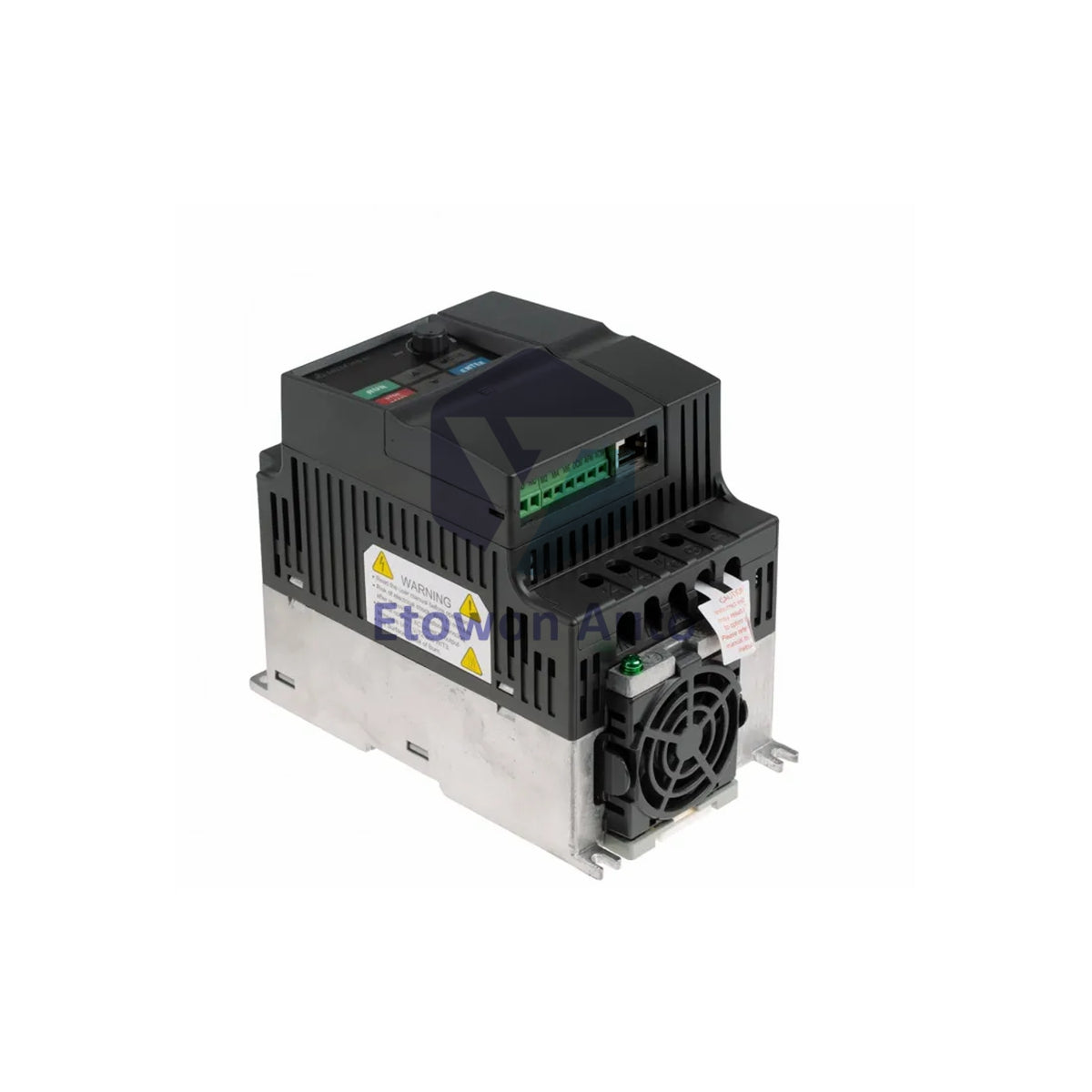

VFD037EL43A Delta Electronics 8,2A 400V Drive Micro Motor Classe

Visão Geral do Produto

O Delta Electronics VFD037EL43A é um micro inversor AC multifuncional de alta eficiência da família pesada VFD-EL. Especialmente construído para gerenciar motores de indução padrão de até 5 Cavalos de Potência (3,7 kW), este inversor de frequência variável de alta tensão opera em uma alimentação utilitária trifásica de 380V a 480V AC e fornece uma corrente de saída contínua de 8,2 Ampères. O layout do hardware VFD-EL foca na conservação de espaço de alta densidade, apresentando suporte de montagem lado a lado em trilho, uma estrutura de resfriamento de alta eficiência e um teclado digital operacional frontal integrado de fábrica. Utilizando controle escalar robusto V/Hz em malha aberta junto com um transistor de frenagem dinâmica integrado, o VFD037EL43A oferece regulação confiável de velocidade e alta estabilidade de torque para circuitos de ventilação mecânica, bombas industriais de fluidos, rotas de transporte e eixos automáticos de embalagem.

Vantagens Técnicas Principais

Operação Escalar Estável Volts-por-Hertz

A topologia de controle interna utiliza um motor de rastreamento V/Hz em malha aberta otimizado para fornecer curvas de saída proporcionais de tensão para frequência altamente estáveis. Este processamento o torna um ativo excepcionalmente eficiente para aplicações de torque variável e constante que não precisam de loops de feedback de encoder caros.

Transistor de Frenagem Dinâmica Integrado

Um transistor chopper de frenagem dinâmica instalado de fábrica vem integrado na grade principal de energia interna. Quando combinado com um resistor de dissipação de energia externo adequadamente classificado, o inversor gerencia com segurança ciclos de desaceleração de alta inércia sem disparar falhas de sobretensão.

Interface de Usuário Frontal Integrada

A unidade possui controles integrados para o operador diretamente na face frontal do chassi. Esta configuração integrada economiza custos de integração do sistema, permitindo que os engenheiros da planta ajustem rapidamente comandos de frequência, mapeiem linhas discretas de E/S e revisem códigos de falha em tempo real diretamente no módulo.

Especificações Técnicas

Instalação e Manutenção

Espaçamentos e folgas do Tamanho do Frame B

O invólucro Frame B mede 6,85 x 3,94 x 5,35 polegadas e tem um peso líquido de aproximadamente 1,5 kg (3,31 lbs). Este perfil que economiza espaço suporta montagem contínua em trilho DIN ou montagem padrão com parafusos no painel traseiro. Sempre preserve margens claras adequadas acima e abaixo dos canais internos de escape de calor para evitar problemas de disparo térmico por alta temperatura dentro do gabinete.

Terminação Principal Trifásica Balanceada 480V

Verifique se suas linhas principais de alimentação fornecem uma alimentação trifásica balanceada de 380V a 480V AC, conectada estritamente aos pontos de entrada. Operar o sistema com configurações de fase desequilibradas ou tentar conexões monofásicas nesta fonte de 480V acionará erros de perda de fase e poderá danificar a placa retificadora interna.

Padrões de Proteção contra Entrada em Gabinete

Este micro inversor apresenta uma configuração padrão IP20 em estrutura aberta e não inclui vedação contra umidade ou partículas ambientais. Se instalar o inversor em ambientes agressivos com alta umidade ambiente, névoa de óleo ou partículas condutoras de carbono, certifique-se de que esteja alojado dentro de uma caixa elétrica secundária selada (NEMA 12 / IP54).

Vantagens de Engenharia

Limite de Processamento de Alta Velocidade

Capaz de acompanhar e sustentar parâmetros contínuos de saída até um limite máximo de frequência de 600 Hz, o VFD037EL43A aciona facilmente peças de máquinas de alta velocidade, incluindo fusos de roteadores de alta velocidade, sopradores centrífugos e ativos de fiação têxtil rápida.

Lógica Programável de Injeção DC

O mecanismo embutido de injeção DC permite que programadores forcem um campo magnético DC estacionário nas bobinas do motor. Essa função fornece torque de retenção para manter componentes da máquina travados no lugar, evitando problemas de deriva em ventiladores suspensos de alta inércia ou conjuntos pesados de transportadores antes do início da aceleração ativa do motor.

Consolidação de Painel de Alta Densidade

A disposição estrutural da plataforma VFD-EL permite agrupamento adjacente, lado a lado, dos inversores em um único trilho mestre. Essa configuração reduz significativamente o espaço necessário no gabinete e os custos de layout para sistemas complexos de controle de automação multi-eixo.

Perguntas Técnicas Frequentes

Q1: Posso alimentar com segurança uma fonte monofásica de 230V no inversor VFD037EL43A?

A1: Não, este modelo é projetado estritamente para entrada trifásica de alta tensão 380–480V AC. Fornecer tensão inadequada ou linhas de corrente monofásicas causará falhas por subtensão e impedirá a energização do barramento interno de potência.

Q2: Que tipo de arquitetura de regulação de motor a série VFD-EL utiliza?

A2: A família VFD-EL é uma linha de micro inversores econômica que opera com lógica de controle escalar V/Hz (Volts por Hertz). Essa arquitetura oferece um acompanhamento de velocidade excepcionalmente confiável para ventiladores padrão, bombas e conjuntos de transportadores estáveis que não necessitam de cálculos de torque vetorial sem sensor.

Q3: O resistor de frenagem dinâmica está pré-montado dentro do chassi Frame B?

A3: A unidade contém o circuito interno de controle de frenagem dinâmica (chopper), mas o resistor de potência para uso pesado é um acessório externo. Para habilitar a frenagem dinâmica ativa em cargas de alta inércia, você deve dimensionar e instalar um resistor de frenagem externo separadamente.
