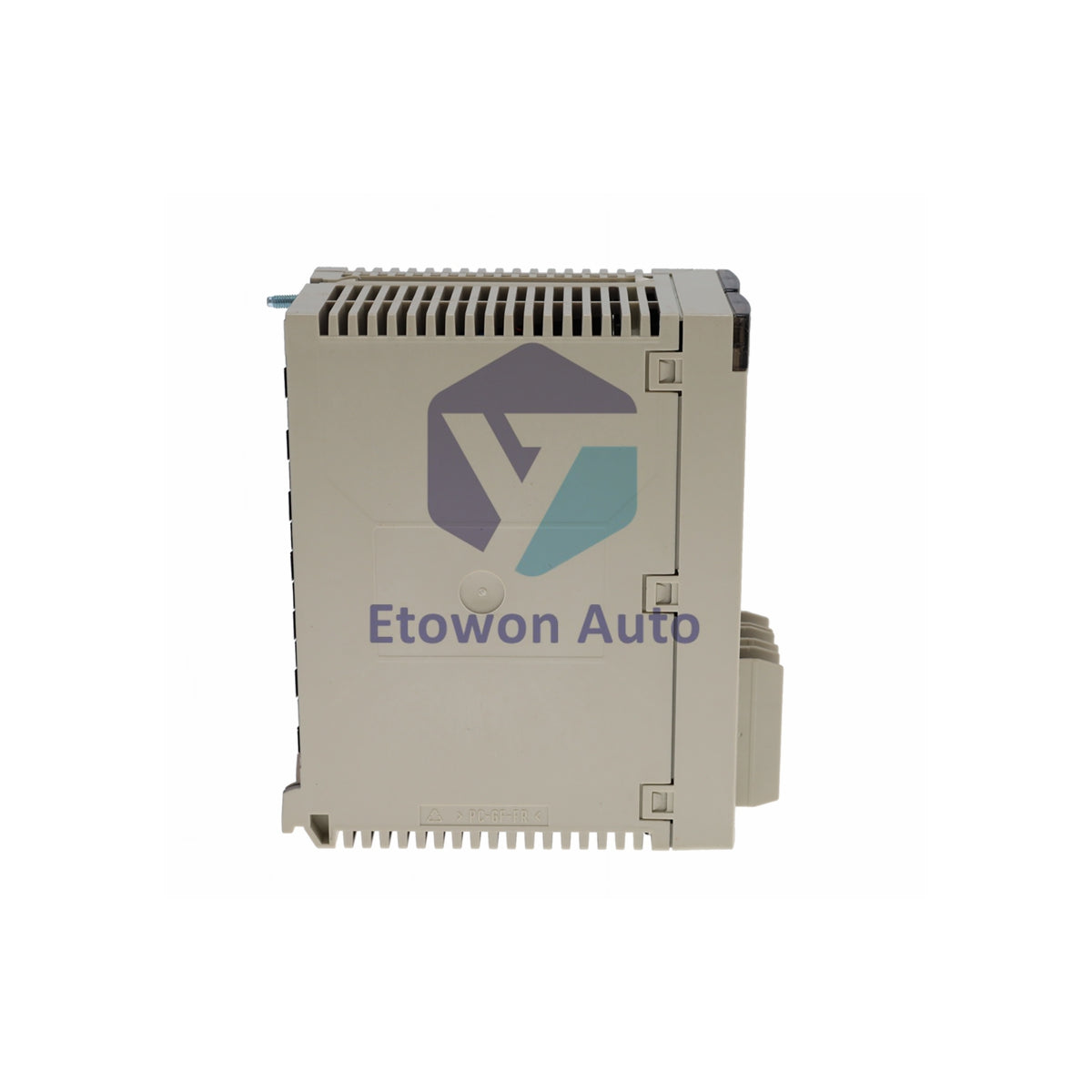

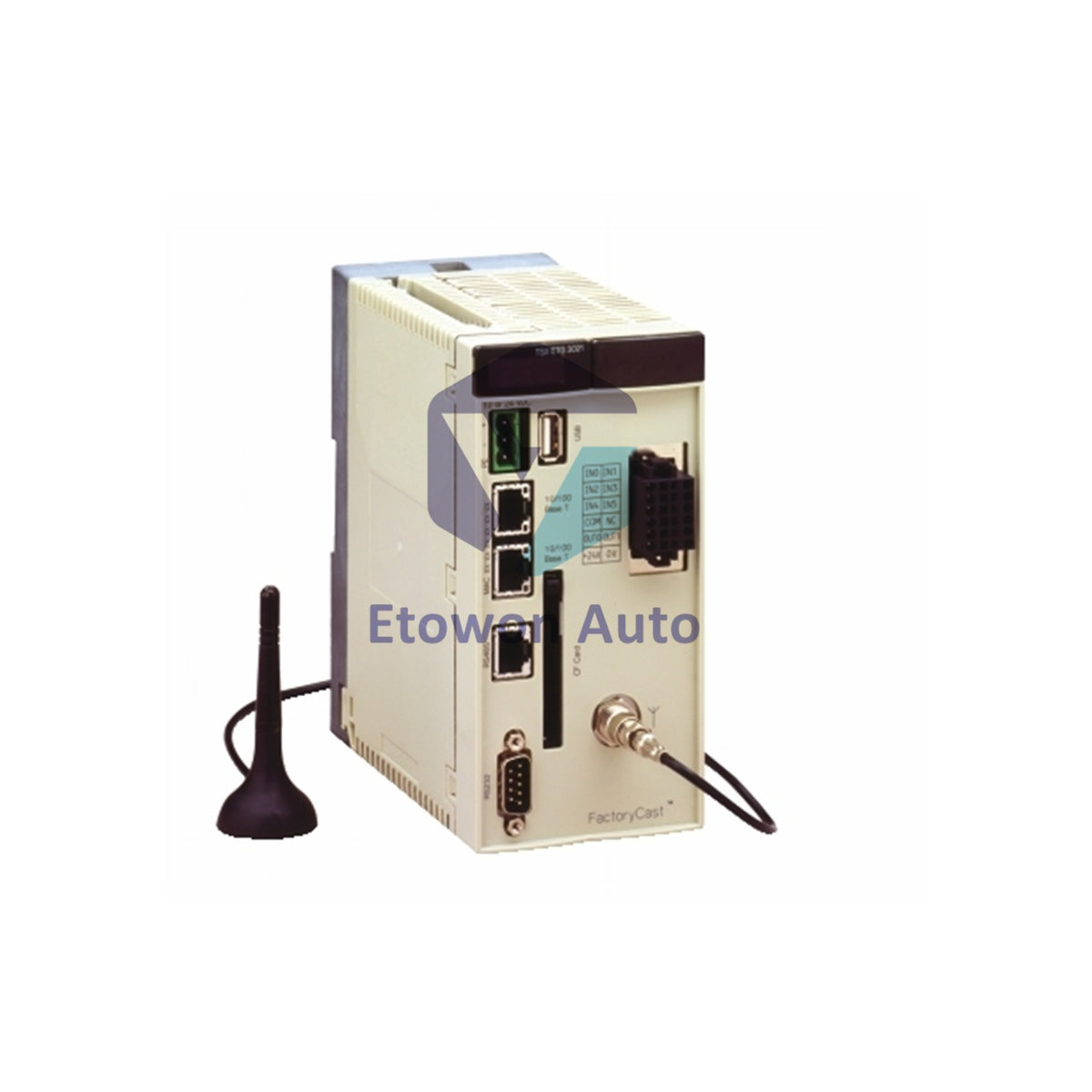

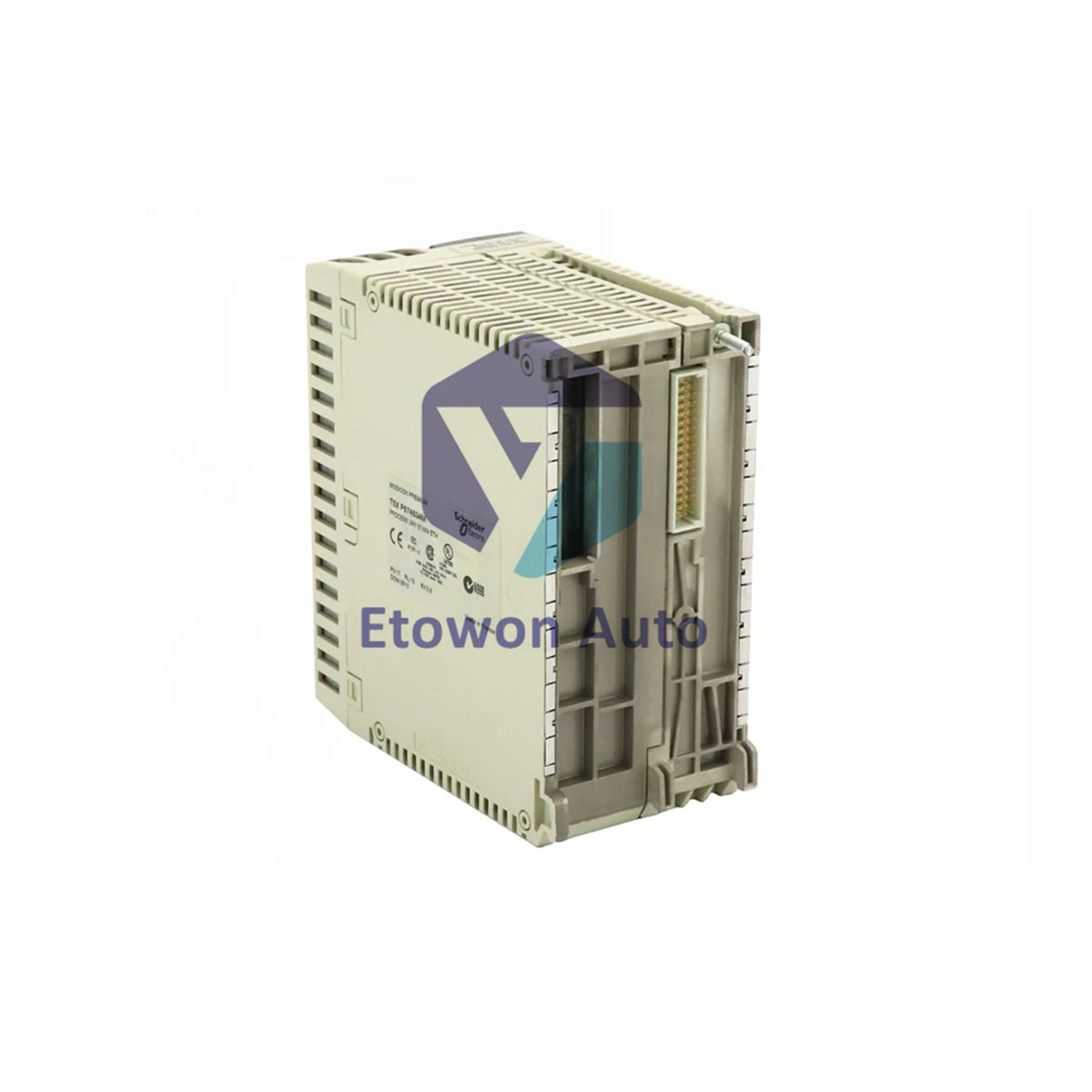

Schneider TSXETG3021 | FactoryCast HMI Web Server Gateway

Em estoque (27 unidades), pronto para envio

  • Manufacturer: Schneider

  • Product No.: TSXETG3021

  • Product Type: Gateway Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 922g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de Devolução em 30 Dias · Garantia de 12 Meses
  • Entrega Rápida
  • Suporte 24 horas por dia, 7 dias por semana
  • Garantia de Qualidade

Descrição

Product Overview

The Schneider TSXETG3021 is a FactoryCast HMI web server and gateway module for TSX Micro PLC systems. It integrates a GSM/GPRS modem operating at 900/1800 MHz for remote communication. With 32 MB internal memory and support for up to 1 GB Compact Flash or USB storage, this module enables web-based monitoring, control, and diagnostics. Weighing 0.922 kg, it suits remote automation and telemetry applications.

Technical Configuration

This module functions as an Ethernet TCP/IP to Modbus gateway, Modem to Modbus gateway, and Modem to Ethernet TCP/IP router with RAS server capability. It includes 6 discrete inputs and 2 discrete outputs for local signal management. The integrated mini firewall, VPN security, and NAT router provide layered network protection. Web Designer software on CD-ROM enables customizable graphic monitoring interfaces and predefined web pages.

Technical Specifications

Parameter Value
Manufacturer Schneider Electric
Product Line FactoryCast HMI Gateway / TSX Micro
Part Number TSXETG3021
Product Type Web server and gateway module
Memory Capacity 32 MB internal, up to 1 GB CF, up to 1 GB USB
Modem Type GSM/GPRS 900/1800 MHz
Web Server Class Class D20
Rated Supply Voltage 12 V DC, 24 V DC
Supply Voltage Limits 9…30 V DC
Rated Current 100 mA
Ethernet Port 10BASE-T/100BASE-TX, 2-port RJ45
Serial Link SUB-D 9 RS232C, 57 kbit/s; RJ45 RS485, 115 kbit/s
Max Connected Devices 31 (serial link)
Discrete Inputs 6 (positive logic)
Discrete Outputs 2 (positive logic)
Dimensions (W x H x D) 73.2 x 151.5 x 116.7 mm
Net Weight 0.922 kg (2.06 lbs)
Operating Temperature 0…60 °C
Humidity 10…95 % without condensation
IP Protection IP20
Mounting Symmetrical DIN rail, plate
Certifications UL 508, CSA C22.2 No 142, A-Tick, CE

Installation Guide

Mount the module on a symmetrical DIN rail or mounting plate. Connect 12V DC or 24V DC external power within the 9-30V DC range. Attach the Ethernet cable to the 2-port RJ45 interface and serial devices to the SUB-D 9 or RJ45 ports. Insert a Compact Flash or USB memory stick for extended storage if required. Configure the mini firewall, VPN, and password protection through the web interface before network deployment.

Engineering Advantages

The GSM/GPRS modem enables remote monitoring and control at sites without wired network access. Dual storage options (Compact Flash and USB) support data logging and web page hosting up to 1 GB. The built-in firewall, VPN, and NAT router deliver enterprise-grade security without external hardware. Support for 31 serial devices enables large Modbus networks. Web Designer software simplifies custom interface creation for operators.

Technical FAQs

Q1: What modem frequencies does the TSXETG3021 support?
A1: This module includes a GSM/GPRS modem operating at 900 MHz and 1800 MHz for mobile communication.

Q2: How many devices can connect through the serial link?
A2: The serial link supports a maximum of 31 connected devices via RS485 at 115 kbit/s.

Q3: What security features does this gateway provide?
A3: It includes a configurable mini firewall, VPN security, NAT router, and password protection for web page access.
