IC755CKW10CDM

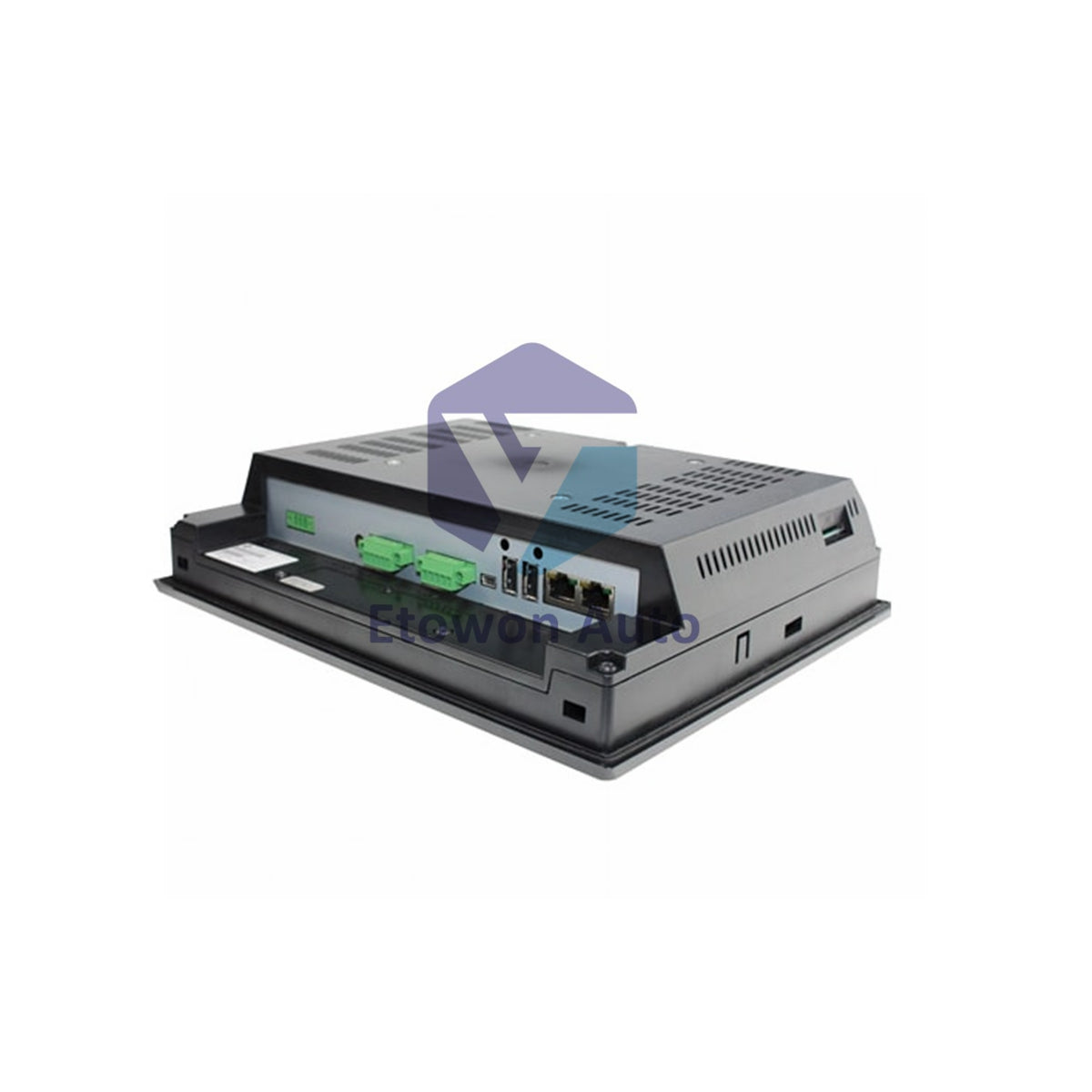

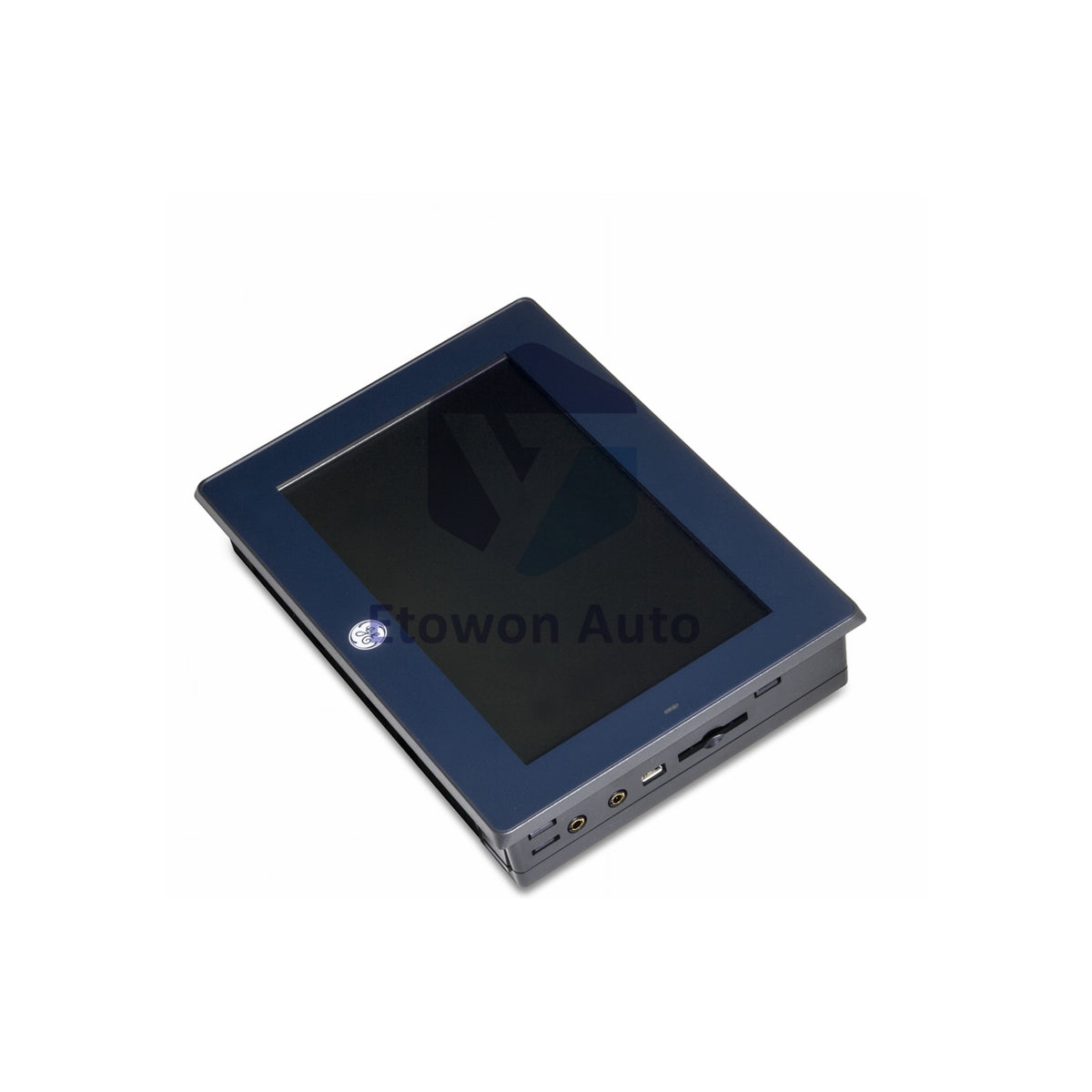

IC755CKW10CDM GE 10.4in Touchscreen Interface Terminal

Apenas 10 unidades restantes

  • Manufacturer: General Electric

  • Product No.: IC755CKW10CDM

  • Product Type: Operator Interface

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2400g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de Devolução em 30 Dias · Garantia de 12 Meses
  • Entrega Rápida
  • Suporte 24 horas por dia, 7 dias por semana
  • Garantia de Qualidade

Descrição

Product Overview

The GE Fanuc IC755CKW10CDM is a 10.4-inch QuickPanel+ operator interface terminal developed for modern industrial automation systems. Powered by an ARM Cortex A8 1.0 GHz processor and running a Windows-based operating system, this unit combines high-resolution color graphics, two-point projected capacitive touch control, and comprehensive industrial networking interfaces into a compact, panel- or VESA-mountable display unit.

Core Features

  • High-Clarity Capacitive Touchscreen: Features a 10.4-inch TFT LCD display with 800 x 600 resolution, 400 cd/m² brightness, and 65,536 colors, supported by a two-point projected capacitive multi-touch panel.
  • Industrial Processing Power: Driven by a 1.0 GHz Freescale i.MX535 ARM Cortex A8 processor with 1 GB DDR3 SDRAM and 512 MB SLC NAND flash memory.
  • Dual Ethernet & Legacy Serial Support: Equipped with two 10/100BaseT RJ-45 ports along with dedicated RS-232 and software-selectable RS-232/485 serial interfaces.
  • Flexible Mounting Options: Supports standard panel mounting with a 266 x 210 mm cutout, as well as VESA base mounting for articulated arm installation.

Technical Specifications

Parameter Data
Part Number IC755CKW10CDM
Product Line QuickPanel+ Series (GE Fanuc / Emerson)
Display Size & Type 10.4-inch Widescreen TFT LCD with LED Backlight
Resolution & Brightness 800 x 600 pixels (WVGA) / 400 cd/m²
Processor & OS Freescale i.MX535 (1.0 GHz ARM Cortex A8) / Windows OS
Memory (RAM / ROM / SRAM) 1 GB DDR3 SDRAM / 512 MB SLC NAND / 512 KB SRAM (Battery-backed)
Communication Interfaces 2 x 10/100 Ethernet, 1 x RS-232, 1 x RS-232/485, 2 x USB Host, 1 x Mini-USB Client
Expansion & Storage 1 x SD/SDHC Memory Card Slot
Input Supply Voltage 12 / 24 VDC Nominal (EU RoHS Compliant)
Panel Cutout & Weight 266 x 210 mm (10.4 x 8.2 in) / 2.4 kg (5.2 lbs)

Engineering & Installation Guide

  • Cutout Preparation: Prepare a clean panel cutout measuring exactly 266 x 210 mm (10.4 x 8.2 in) and verify edge smoothness to achieve an optimal IP sealing fit with the mounting gasket.
  • Power Wiring: Connect a clean 12/24 VDC power source using properly sized wires, ensuring correct polarity and earth grounding to minimize noise on communication lines.
  • Networking Setup: Utilize the dual 10/100 Mbps RJ-45 Ethernet ports to segment control networks (PLC traffic) from plant-wide SCADA or enterprise monitoring networks.
  • Data Backup: Use the SD/SDHC card slot or USB 2.0 host ports to perform routine project backups, store recipe data, or export historical event logs.

Technical FAQs

Q1: What input voltage is required to operate the IC755CKW10CDM terminal?
A1: The module operates on a nominal 12V DC or 24V DC power supply.

Q2: What touch technology does the IC755CKW10CDM screen use?
A2: It utilizes a projected capacitive touchscreen supporting two-point multi-touch gestures.

Q3: What are the panel cutout dimensions for installing this HMI?
A3: The unit requires a panel cutout measuring 266 x 210 mm (10.4 x 8.2 inches).

Product Resources

📄 Download PDF
🏷️ Tags: Operator Interface
