IS200EGDMH1A

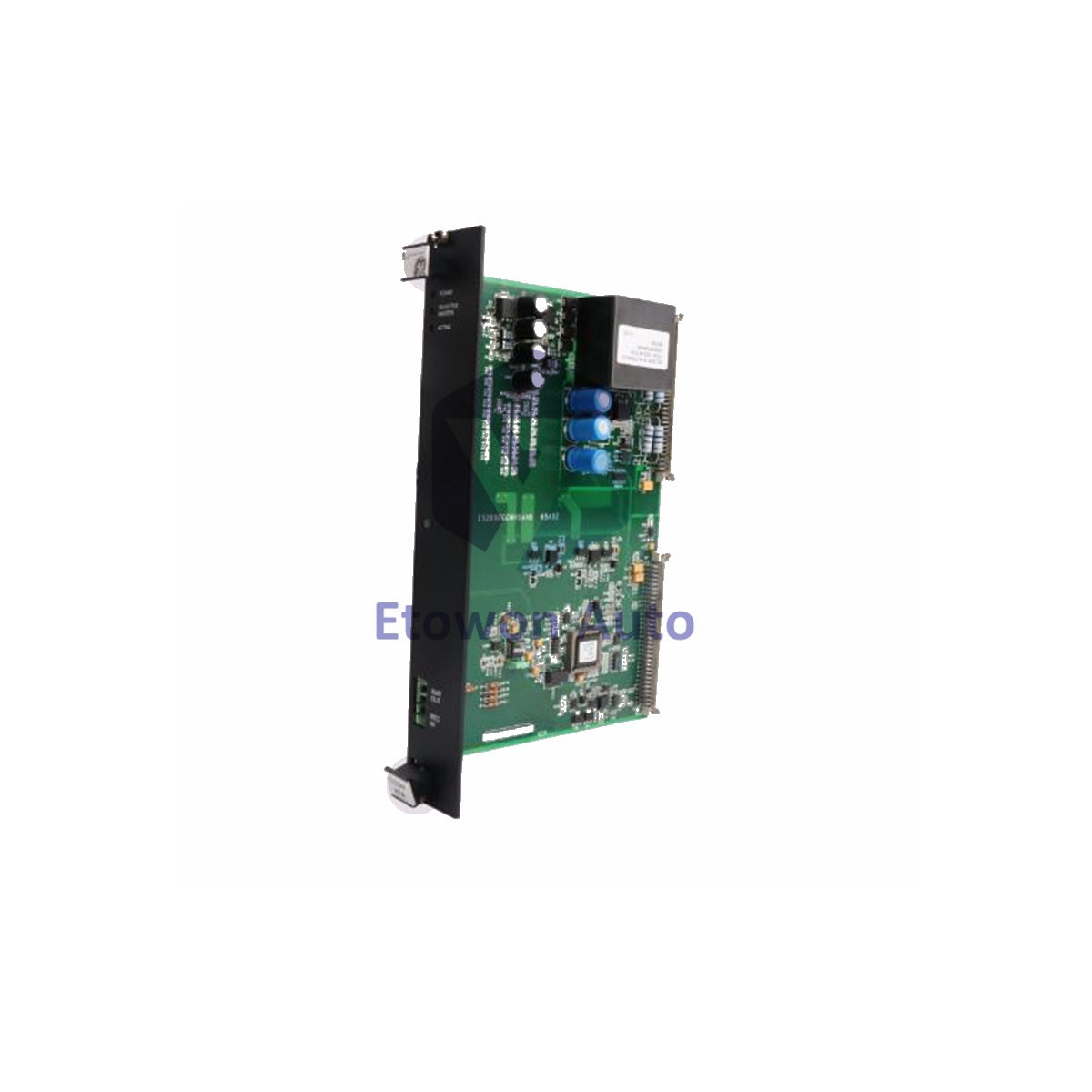

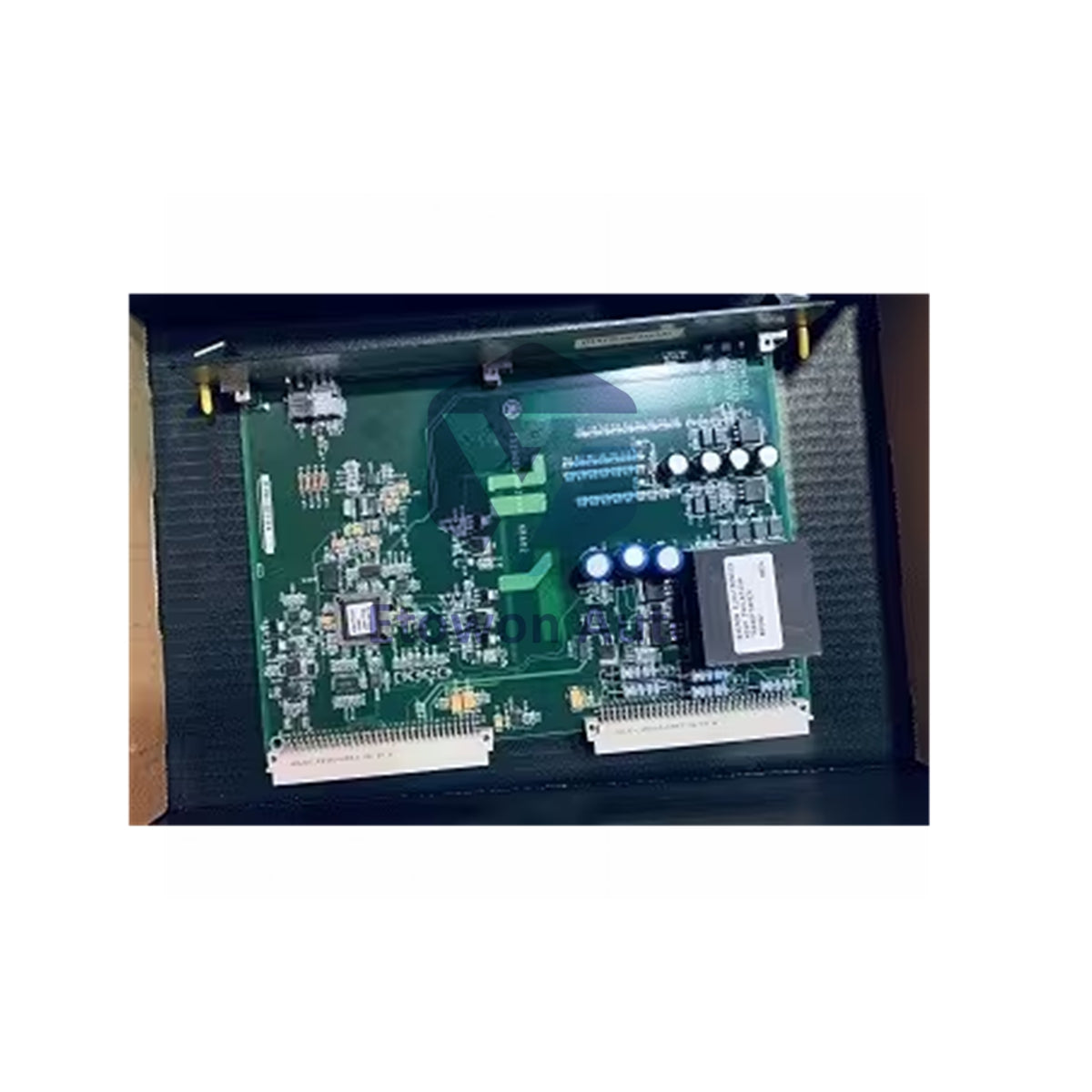

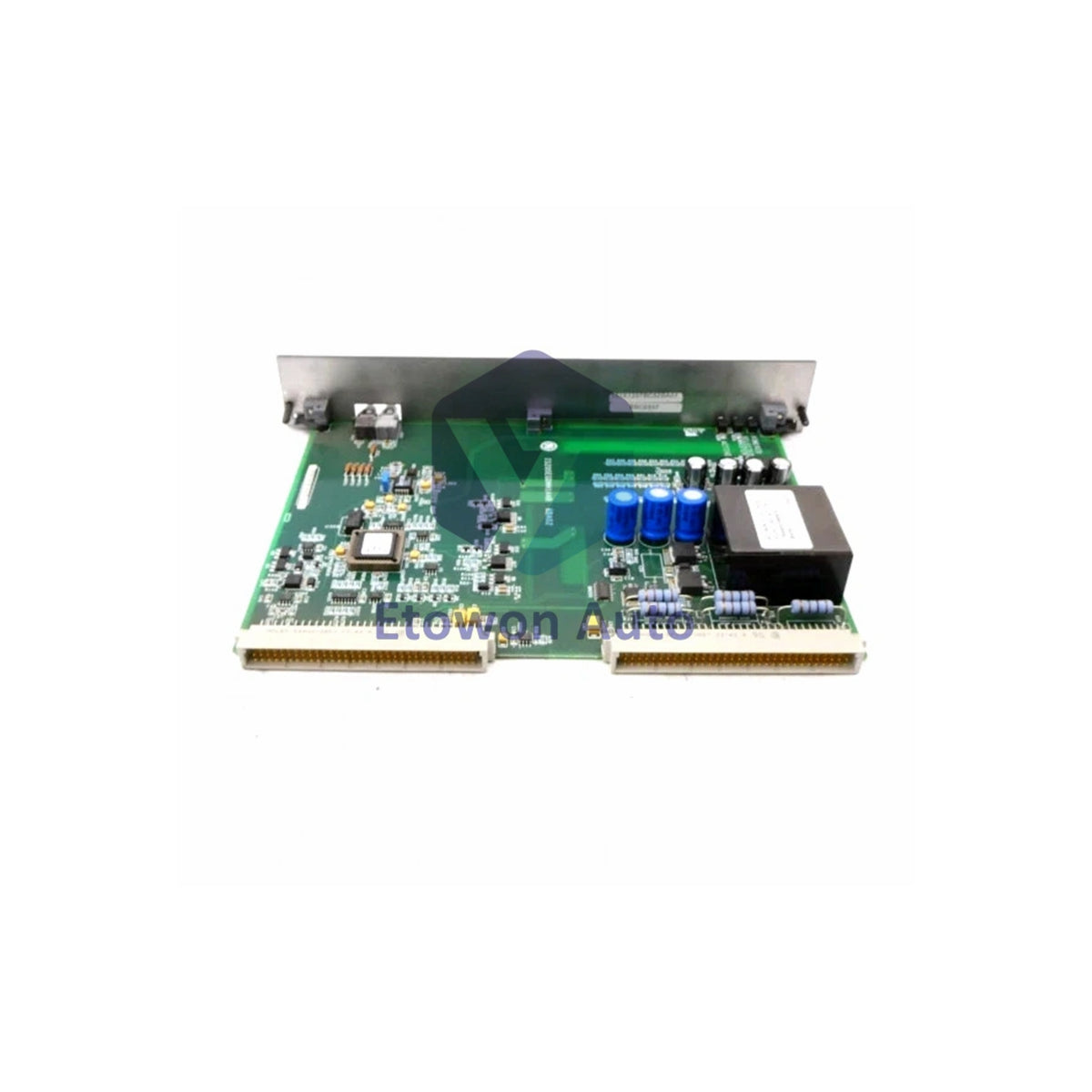

GE IS200EGDMH1A Field Ground Detector Module EX2100

Em estoque (12 unidades), pronto para envio

  • Manufacturer: General Electric

  • Product No.: IS200EGDMH1A

  • Product Type: Detector Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 540g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de Devolução em 30 Dias · Garantia de 12 Meses
  • Entrega Rápida
  • Suporte 24 horas por dia, 7 dias por semana
  • Garantia de Qualidade

Descrição

General Electric IS200EGDMH1A EX2100 Exciter Ground Detector Module

The General Electric IS200EGDMH1A is an Exciter Ground Detector Module (EGDM) engineered for the EX2100 Excitation Control System series. Designed as a double-slot, double-height 6U form factor board, it mounts directly into the Exciter Power Backplane (EPBP) rack adjacent to the EPSM module. Operating across a wide temperature range of -30°C to +65°C, the IS200EGDMH1A works in tandem with the EXAM attenuator module to measure ground fault resistance between generator field circuits (AC/DC sides) and ground. Weighing just 1 lb 3 oz (0.54 kg), it supports both simplex (1 EGDM) and triple-redundant (3 EGDMs: C, M1, M2) configurations via high-speed fiber-optic links to the DSPX processor for automated signal conditioning and diagnostic alarms.

Technical Specifications

Manufacturer & Series General Electric (GE Energy) / EX2100 Series
Part Number & Acronym IS200EGDMH1A (EGDM)
Product Type & Form Factor Exciter Field Ground Detector Board | 6U Double Slot
Mounting Location Exciter Power Backplane Rack (EPBP)
System Configuration Simplex System (1 Module) / Redundant System (3 Modules)
Dimensions (H x D x W) 9 in x 6 in x 1.5 in (Faceplate Width)
Operating Temperature -30°C to +65°C (-22°F to +149°F)
Communication & Interface Fiber-optic link to DSPX/EISB | EXAM Attenuator Interface
Faceplate LED Indicators 3 LEDs: Power, Active, and Selected Master
Physical Weight 1 lb 3 oz (approx. 0.54 kg)
Instruction Manual GEI-100467 (GEH-6632 Series Manual)

Quick Installation Guide

  • Insert the IS200EGDMH1A into the designated double slot of the Exciter Power Backplane (EPBP) rack near the EPSM board.
  • For triple-redundant control, ensure P2 connector program pins are configured correctly for Controller (C), Master 1 (M1), and Master 2 (M2) roles.
  • Connect the fiber-optic transceivers to the EISB/DSPX controller rack and verify that Power, Active, and Selected Master LEDs illuminate correctly upon powering up.

Technical FAQs

Q1: What is IS200EGDMH1A's function?
A1: Detects EX2100 field ground leakage via EXAM attenuator signal conditioning.

Q2: Module counts per system type?
A2: Uses 1 module for simplex and 3 (C, M1, M2) for triple-redundant EX2100 systems.

Q3: How does it talk to DSPX board?
A3: Transmits voltage & diagnostic signals to DSPX via fiber-optic transceivers.
