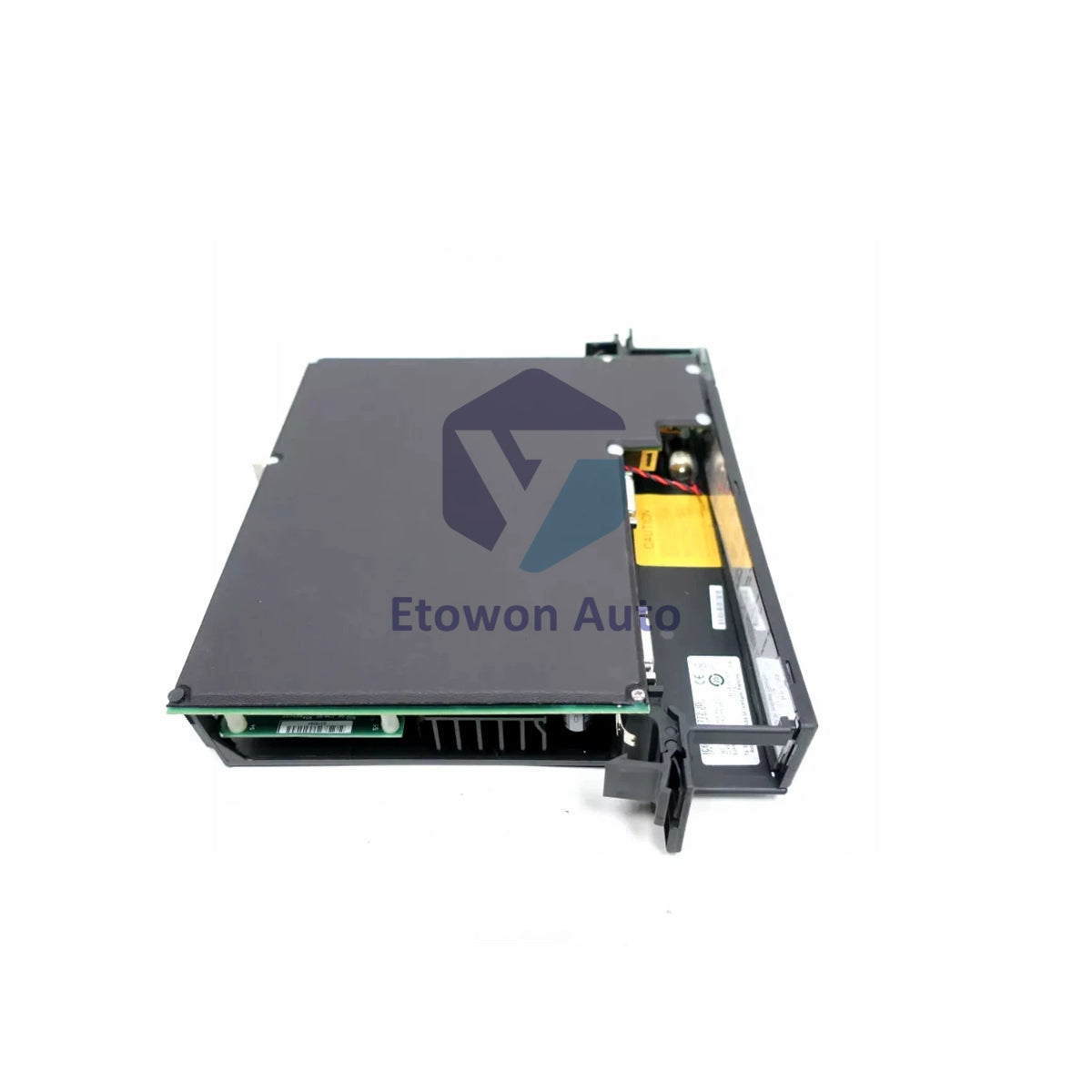

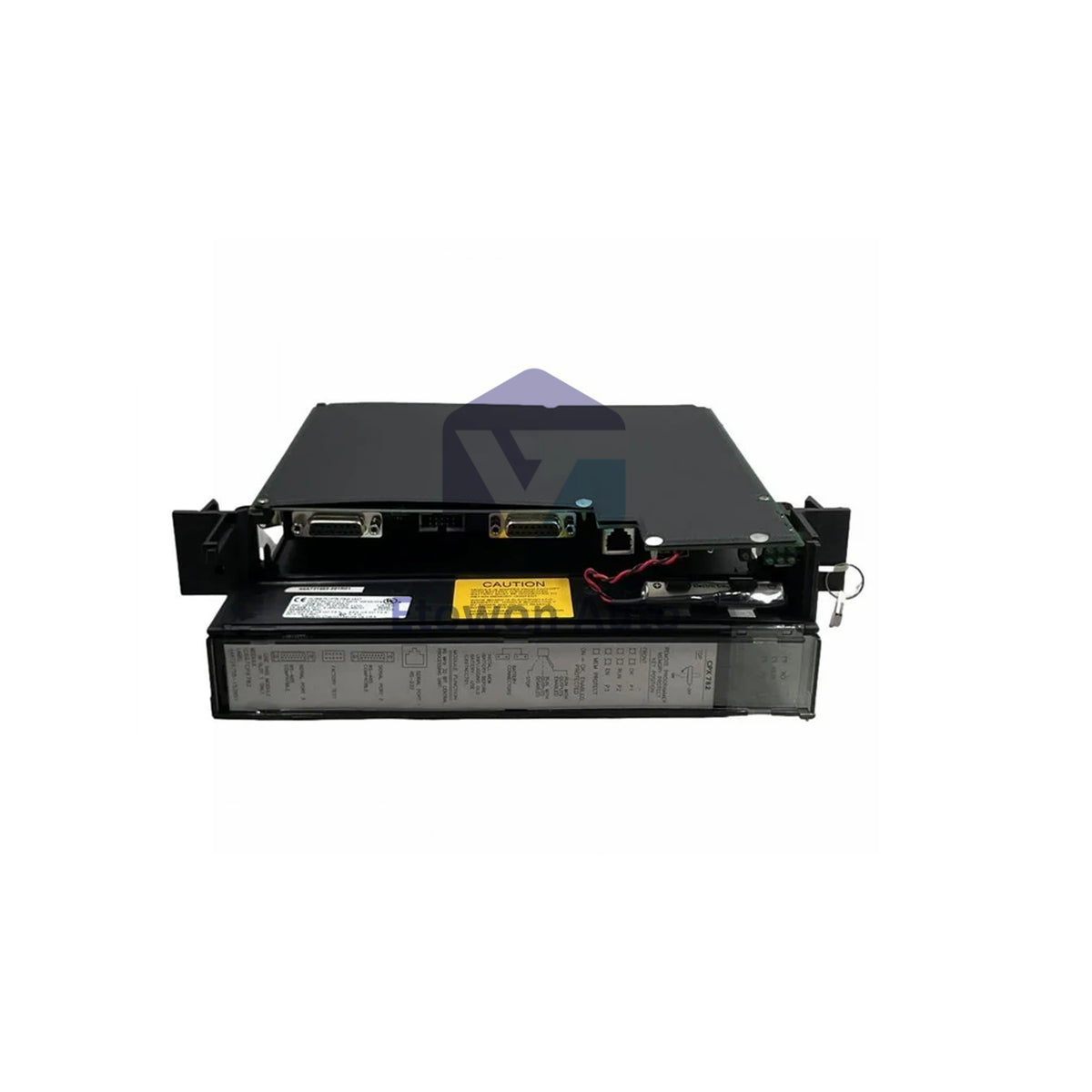

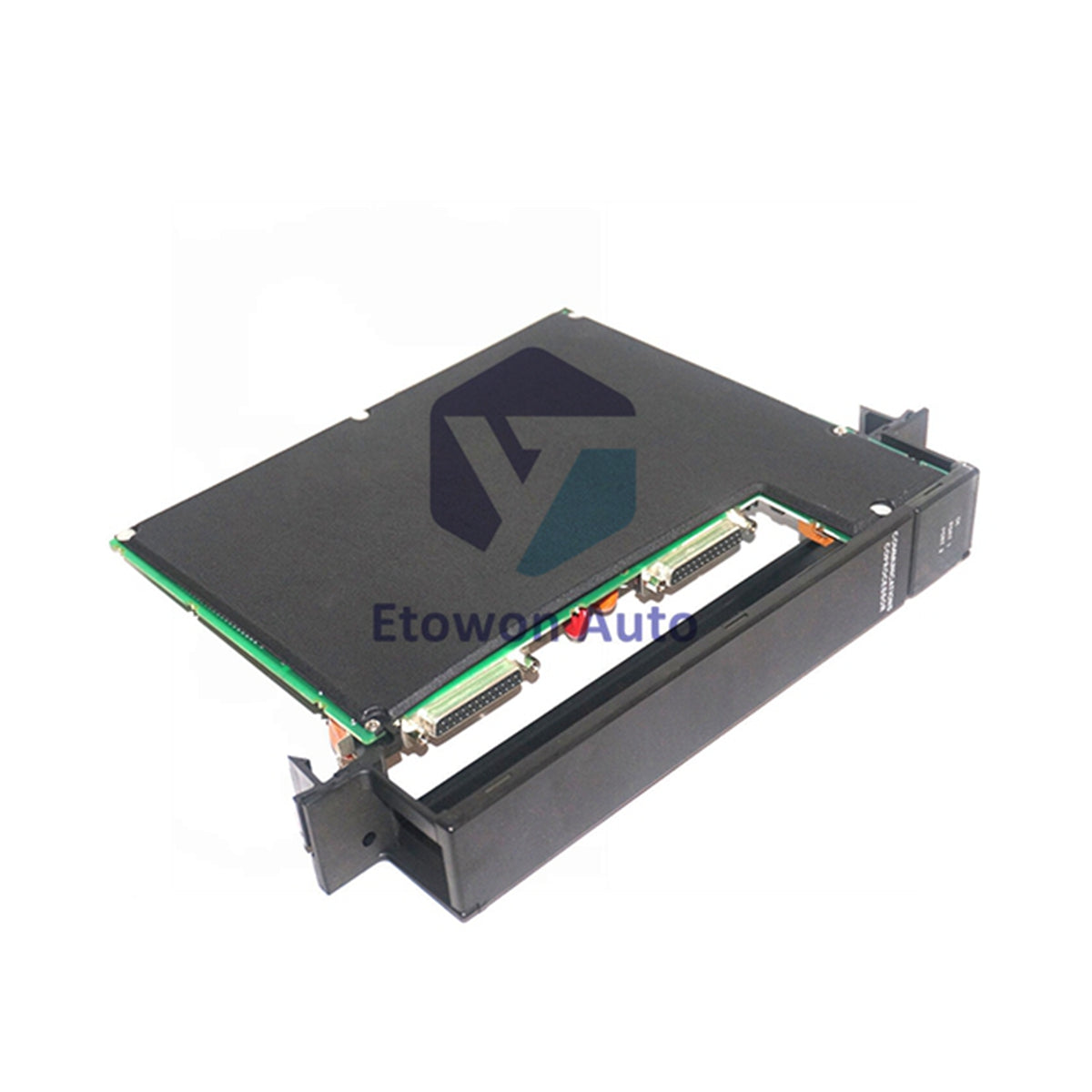

Solução de Interface Eurocard VME GE Fanuc IC697BEM764

Visão Geral do Produto

O IC697BEM764 é um módulo de interface de comunicação VME DLAN (Drive Local Area Network) de alto desempenho, projetado para a plataforma do controlador lógico programável (PLC) GE Fanuc Series 90-70. Operando em uma estrutura de barramento Eurocard VME/VERSA, este módulo com processador integrado permite a troca de dados em tempo real e alta velocidade entre o rack PLC host e redes industriais de acionamento. Equipado com um processador embarcado e diagnóstico abrangente, atua como um gateway inteligente de rede que minimiza as cargas de processamento do backplane principal, garantindo a execução rápida dos comandos de controle do acionamento.

Principais Vantagens Técnicas

• Detalhamento da Lógica do Sufixo:
  • IC697: Corresponde à arquitetura de alta capacidade dos sistemas modulares de controle GE Fanuc Series 90-70.
  • BEM: Designa módulos dedicados de transmissor de barramento, extensão ou interface de rede.
  • 764: Especifica o código funcional operacional para sincronização de rede VME para DLAN.
• Poder de Processamento Embarcado: Utiliza um microprocessador 80C186 embutido com clock de 16 MHz, oferecendo processamento lógico e tempos de resposta ultra-rápidos do sistema abaixo de 500 µs.
• Integração Flexível do Barramento de Dados: Suporta endereçamento de memória configurável de 16 bits, 24 bits ou 32 bits, juntamente com modos de transferência de barramento de dados de 8 bits, 16 bits ou 32 bits para máxima escalabilidade de configuração.
• Compatibilidade Robusta com Acionamentos: Verificado formalmente para alinhamento de comunicação plug-and-play com acionamentos DC300 legados, sistemas AC2000 e múltiplas estruturas industriais de acionamento de terceiros.

Especificações Técnicas

Guia de Instalação e Manutenção

Configuração dos Jumpers de Hardware

Antes de inserir a placa de interface no backplane da Series 90-70, posicione os dois jumpers físicos de hardware (rotulados como J1 e J2). Esses jumpers a bordo determinam os deslocamentos de mapeamento de endereço base e estabelecem os protocolos de prioridade do barramento VME para cenários de rack multi-mestre.

Inserção no Chassi e Segurança do Assento

Certifique-se de que a energia do rack PLC esteja completamente desligada antes da inserção. Alinhe cuidadosamente a carcaça do módulo com os guias da placa do slot escolhido e pressione firmemente até que os conectores Eurocard travem no backplane. Aperte os parafusos da faceplate para manter o aterramento elétrico e proteger contra vibrações estruturais de 1G.

Diagnóstico do Código do LED de Status

O painel frontal integra uma matriz de LED de status tricolor para solução rápida de problemas. Uma luz verde fixa indica inicialização normal do módulo e sincronização da rede. Um display âmbar sinaliza um aviso ou atraso na rede, enquanto uma luz vermelha aponta para um erro interno no barramento ou falha de hardware que requer ciclo de energia.

Vantagens de Engenharia

• Interfacing Determinístico de Acionamentos: Suporta limites de transferência de rede de até 10 Mbps, permitindo taxas de atualização rápidas para modificações críticas de parâmetros em loops de acionamento pesados.
• Proteção contra Quedas de Energia na Rede: Apresenta imunidade embutida a perda de energia de 1 ciclo, combinada com uma linha de monitoramento ACFAIL de hardware que dispara em até 20ms após uma queda de tensão para isolar com segurança os registradores de memória local.
• Proteção para Ambientes Severos: Cumpre as normas padrão IEC 60068-2, certificando operação confiável contra choques mecânicos de 15G e ambientes industriais com alta umidade.
• Faixa Térmica Segura: Opera eficientemente em uma ampla faixa de temperatura de 0°C a 60°C, permitindo implantação confiável em painéis de automação quentes e sem ventilação.

Perguntas Técnicas Frequentes

P1: Como modifico o layout de endereçamento de 16 bits para uma configuração mais ampla de 32 bits?
R1: O mapeamento espacial de endereços é realizado durante a configuração inicial por meio da ferramenta de configuração de hardware Logicmaster 70 ou Proficy Machine Edition, em conjunto com a definição das posições físicas dos jumpers J1/J2 na placa.

P2: O que acontece se o módulo detectar uma queda localizada de energia de 5V?
R2: O módulo ativa seu sistema interno proativo de perda de energia. Se a tensão cair abaixo dos limites seguros de operação, a linha de status ACFAIL dispara em até 20ms, alertando a CPU principal da Series 90-70 para preservar os estados da rede antes da falha.

P3: O módulo IC697BEM764 é hot-swappable durante a execução do PLC?
R3: Não. A arquitetura do backplane VME da Series 90-70 não suporta hot-swapping ao vivo. Inserir ou remover o módulo de interface com o rack energizado pode causar arco elétrico, interromper sinais ativos do barramento VME e danificar chips internos.
