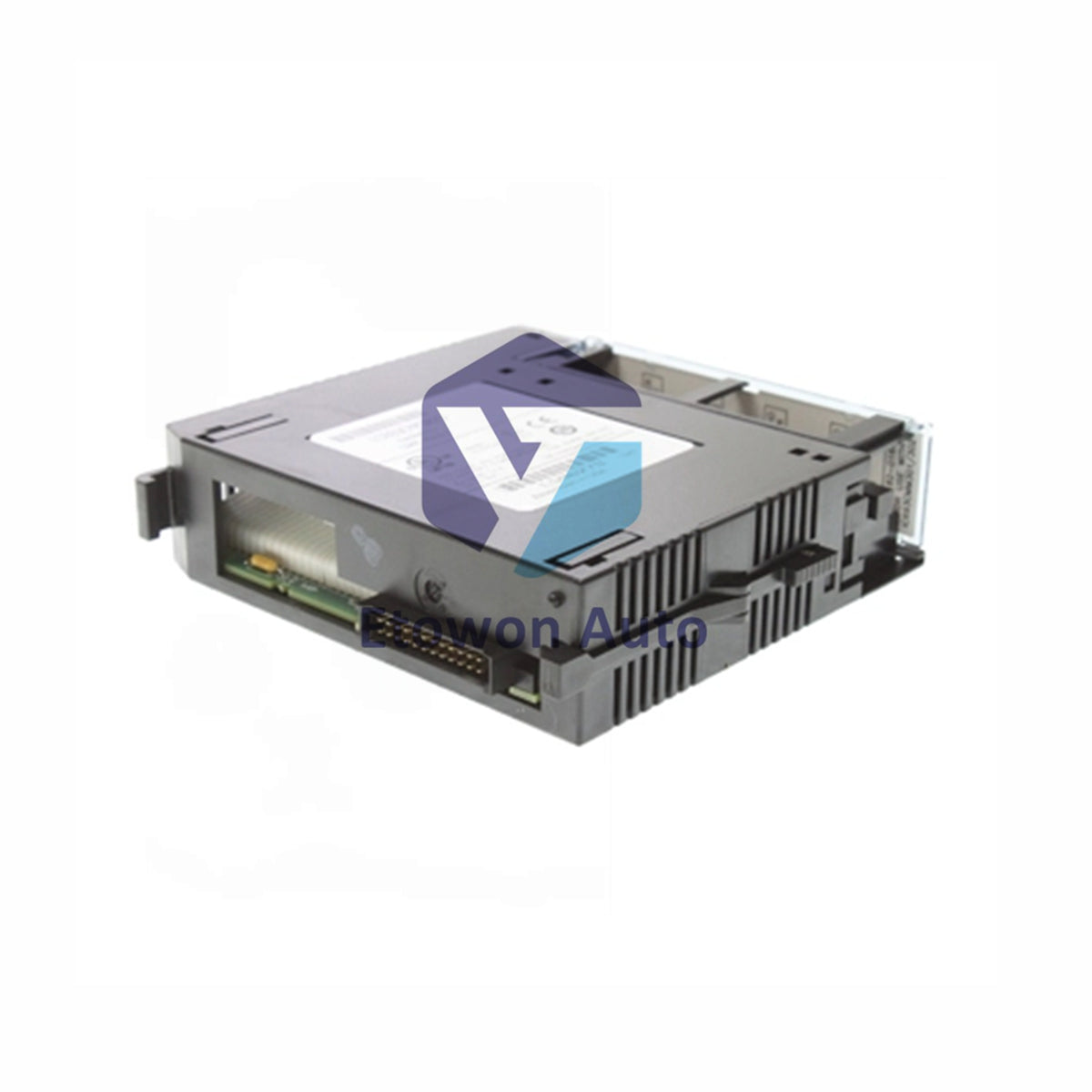

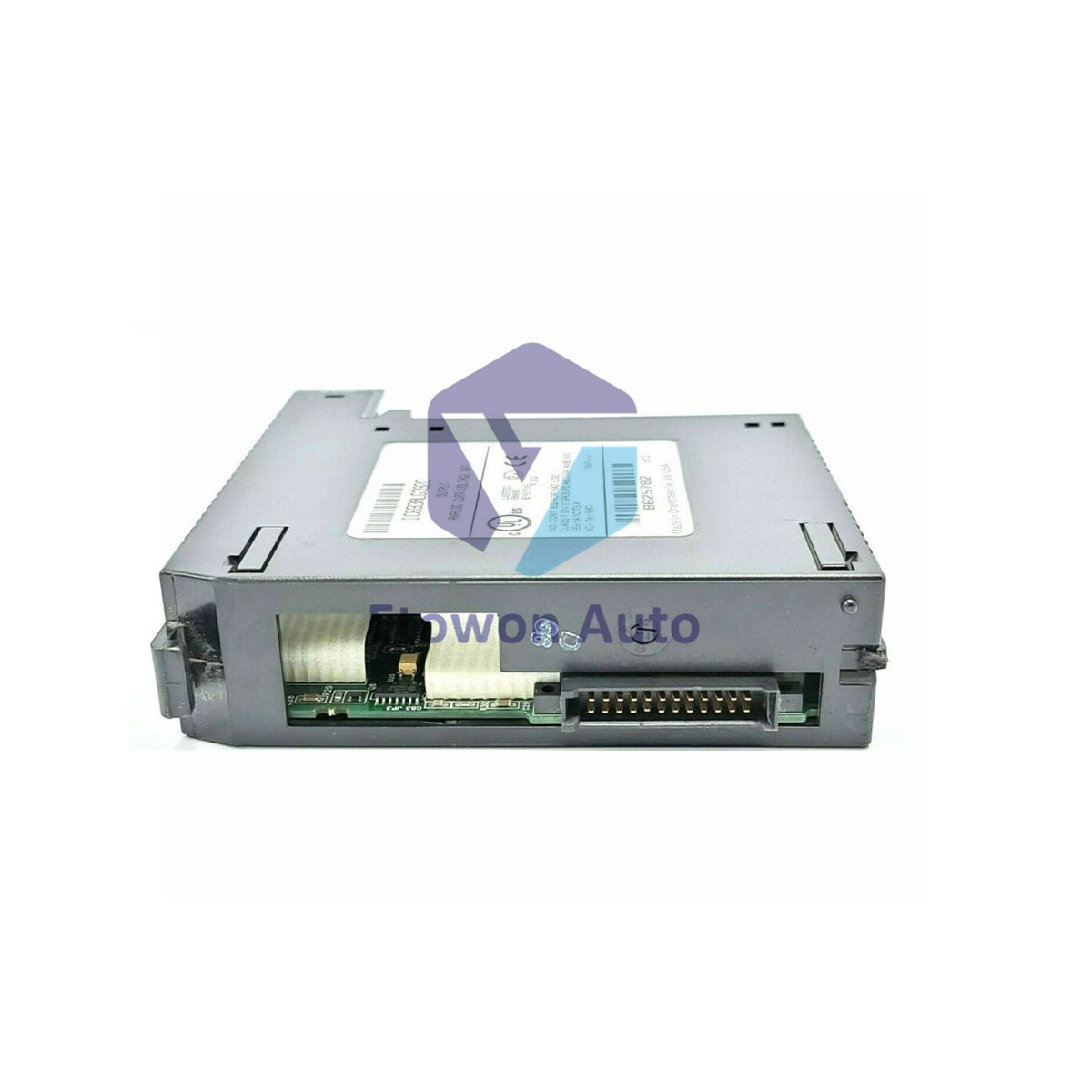

Módulo de Entrada Positiva e Negativa de 32 Canais GE Fanuc IC693MDL660

Visão geral do produto

O IC693MDL660 é um módulo de entrada discreta de alta densidade com 32 pontos da confiável família de Controladores Lógicos Programáveis (PLC) Série 90-30, originalmente fabricado pela GE Fanuc (agora Emerson Automation Solutions). Projetado para conectar perfeitamente dispositivos de sinal do lado de campo com a unidade central de processamento, este módulo opera em uma tensão nominal de 24V DC dentro de uma ampla faixa de 0 a 30V DC. Apresentando uma arquitetura interna flexível dividida em 4 grupos isolados de 8 canais cada, este compacto cartão de hardware de 0,28 kg (0,62 lbs) permite aos engenheiros monitorar um grande volume de sensores, interruptores e intertravamentos ocupando apenas um slot de hardware na base.

Vantagens técnicas principais

• Seleção flexível de lógica positiva/negativa: Suporta esquemas de fiação tanto sinking quanto sourcing (lógica positiva ou negativa). Isso permite fácil adaptação a padrões regionais variados ou layouts de sensores pré-existentes sem adicionar hardware extra ou relés de isolamento.
• Proteção dielétrica robusta: Componentes optoeletrônicos integrados fornecem isolamento elétrico de até 1500V AC entre os circuitos do lado de campo ruidoso e o barramento lógico interno sensível, prevenindo que surtos de tensão danifiquem o backplane do PLC.
• Matriz de processamento rápido de sinais: Oferece um tempo máximo de transição de sinal altamente responsivo (tanto para ligar quanto para desligar) de apenas 2 ms, proporcionando o acompanhamento preciso necessário para redes de produção automatizadas de alta velocidade.
• Arquitetura de agrupamento de alta densidade: Organiza 32 circuitos de entrada separados em quatro grupos isolados distintos. Cada grupo contém oito canais com seu próprio nó comum de retorno, permitindo operar múltiplas fontes de energia diferentes no mesmo cartão físico do módulo.

Especificações técnicas

Soluções Industriais

• Linhas de Fabricação de Alto Volume: Coordena um grande volume de sensores de campo, incluindo interruptores de proximidade, sensores fotoelétricos e detectores de presença de peças, para um circuito central de rastreamento.
• Intertravamentos de Ferramentas de Máquina: Monitora interruptores de portas de segurança, alavancas de limite mecânicas e limites de pressão hidráulica para garantir condições seguras de operação antes de permitir o ciclo da máquina.
• Monitoramento de Processo Distribuído: Agrupa sinais remotos de campo em linhas de montagem multiestágio em hubs centralizados de painéis de controle, reduzindo longas extensões de cabos e a pegada estrutural.
• Utilidades e Gestão de Água: Gerencia o acompanhamento do status de contatos de bombas distribuídas, selos de limite de válvulas motorizadas e matrizes de interruptores de nível em ambientes industriais exigentes.

Fiação e Instalação

Isolamento de Energia do Sistema

Isole todas as fontes de alimentação primárias e as fontes auxiliares secundárias de 24V DC antes de inserir ou remover o módulo de entrada. Trabalhar com equipamentos energizados pode criar pontes entre conexões de terminais, disparar sinais de entrada não intencionais em sequências lógicas ativas ou causar danos elétricos aos conectores do backplane.

Alinhamento do Slot do Chassi

O módulo IC693MDL660 pode ser instalado em qualquer slot padrão de E/S de uma base GE Fanuc Series 90-30 de 5 ou 10 slots. Alinhe os trilhos do cartão com as guias plásticas dentro do chassi, deslize a unidade diretamente até que o conector traseiro se encaixe firmemente no backplane e verifique se os ganchos de retenção superior e inferior fecham completamente.

Parâmetros de Terminação do Terminal de Campo

Este módulo de alta densidade requer uma montagem correspondente de bloco terminal de 32 pontos, como o IC694TBB032 (estilo caixa com grampos de parafuso) ou o IC694TBS032 (opção com grampo de mola). Desencape seus fios de campo na profundidade especificada, organize-os cuidadosamente em seus respectivos grupos de entrada e conecte o terminal comum de cada grupo ao trilho positivo ou negativo, conforme seu plano de sinking ou sourcing.

Comissionamento e Verificação de LED

Aplique a alimentação de 5V DC do backplane e ative seu circuito externo de sensores de campo de 24V DC. Observe a matriz de LEDs de diagnóstico no painel frontal durante o teste do sistema: uma lâmpada verde brilhante por canal confirma um circuito ativo do lado do campo, permitindo que as equipes de manutenção verifiquem os caminhos de fiação e solucionem a lógica dos sensores rapidamente, sem usar um laptop.

Vantagens de Engenharia

• Redução do Espaço no Gabinete: Combinando 32 pontos de entrada distintos em um único espaço de slot, reduz drasticamente o número necessário de racks de expansão, economizando espaço e cortando custos de hardware.
• Configurações Leves para Painéis: Com apenas 0,28 kg por unidade, vários módulos podem ser instalados em painéis compactos ou articulados sem causar estresse mecânico desnecessário na estrutura ou nas placas traseiras do chassi.
• Compatibilidade entre Gerações: Opera de forma confiável em sistemas clássicos GE Fanuc Série 90-30, e sua estrutura transita perfeitamente para as redes de controle PACSystems RX3i mais recentes usando blocos terminais compatíveis.
• Diagnóstico de Grupos Segmentados: Dividido em quatro grupos separados de 8 canais, o módulo facilita o isolamento de falhas elétricas localizadas no campo, evitando que um curto em uma linha de sensor desative as outras 24 entradas.

Perguntas Técnicas Frequentes

P1: O que acontece se a tensão de entrada cair entre 5V DC e 11V DC?
R1: Uma tensão de entrada abaixo de 11,5V DC cai em uma região lógica indefinida. O módulo pode registrá-la arbitrariamente como estado LIGADO ou DESLIGADO, levando a um comportamento imprevisível. Para garantir desempenho confiável, a tensão de controle deve ficar abaixo de 5V DC para um OFF garantido ou entre 11,5 e 30V DC para um ON sólido.

P2: Posso misturar sensores sinking (lógica positiva) e sourcing (lógica negativa) no mesmo módulo IC693MDL660?
R2: Sim, você pode misturar tipos de lógica, mas apenas entre grupos separados. Como o módulo é dividido em quatro grupos isolados de oito canais, você pode ligar o grupo 1 como sinking (comum ligado ao negativo) e o grupo 2 como sourcing (comum ligado ao positivo). Não é possível misturar tipos de lógica dentro de um único grupo de 8 canais.

P3: A massa física de 0,28 kg deste cartão inclui o hardware necessário do bloco terminal de campo?
R3: Não, a especificação de 0,28 kg (0,62 lbs) representa o peso líquido do próprio cartão do módulo eletrônico principal. Ao calcular as cargas totais de dobradiça e distribuição dos trilhos do gabinete, lembre-se de considerar o peso adicional do bloco terminal externo e dos condutores de cobre pesados conectados a ele.
