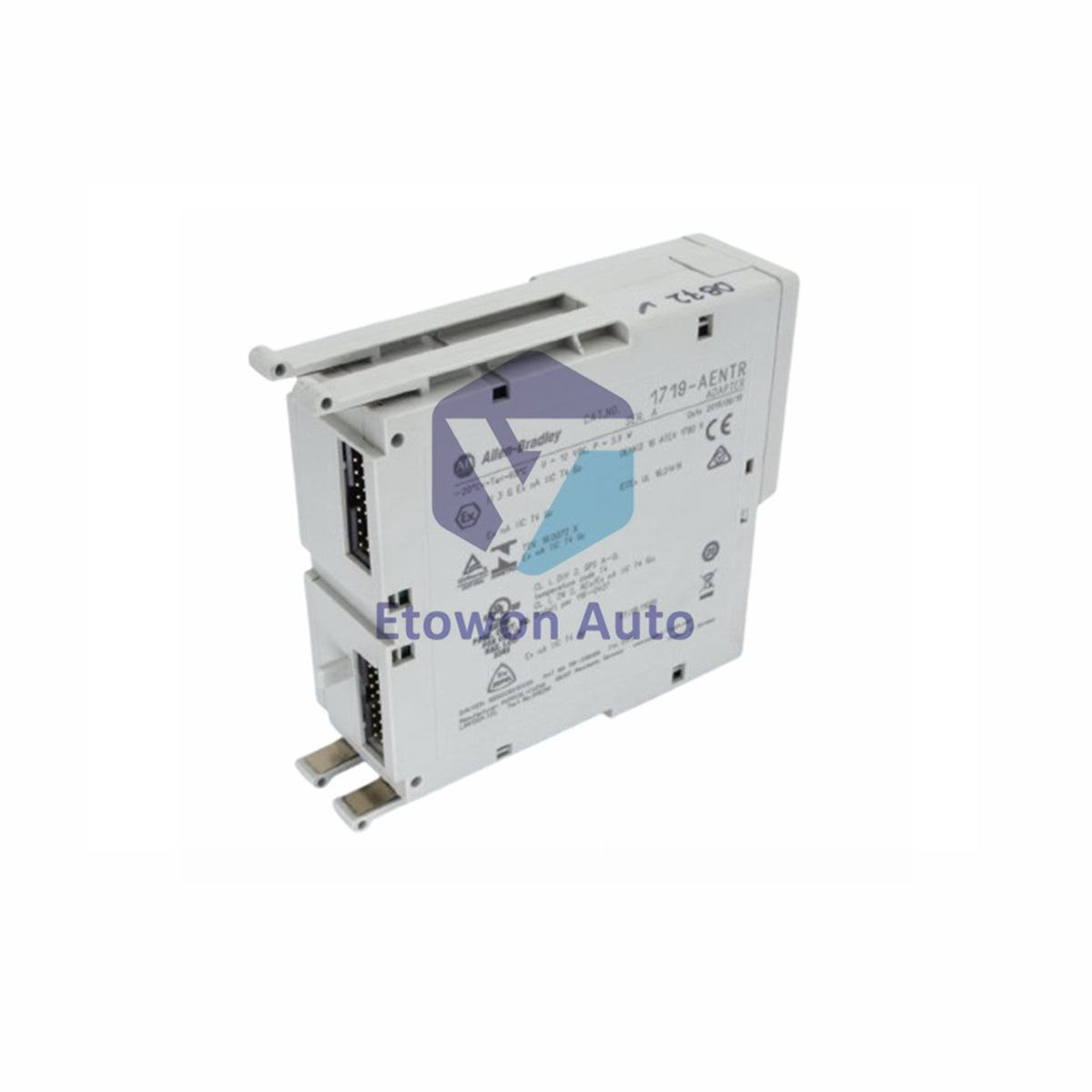

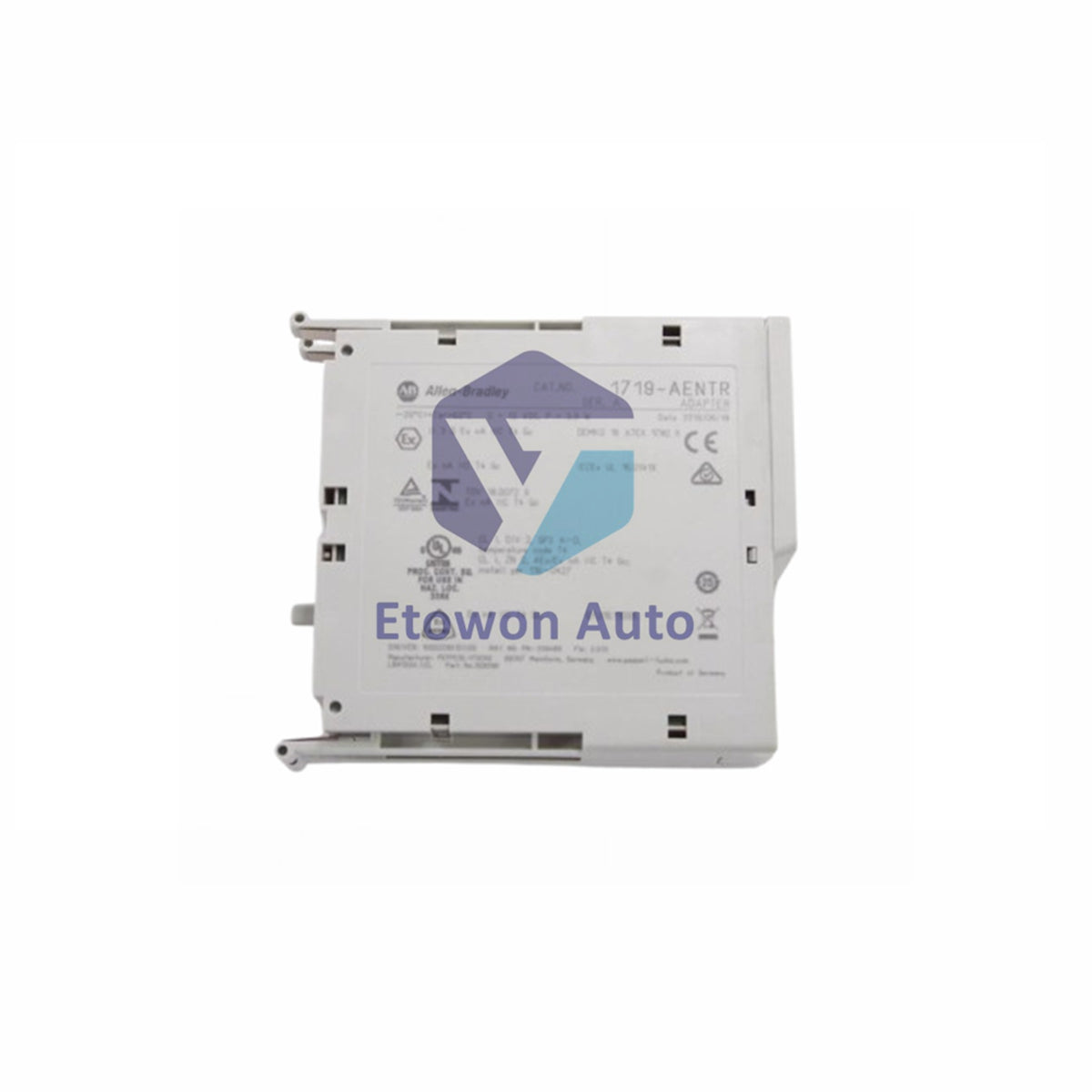

Interface de Comunicação Allen-Bradley 1719-AENTR Ex I/O

Visão Geral do Produto

O Allen-Bradley 1719-AENTR é um módulo adaptador Ex I/O Ethernet/IP de alto desempenho, projetado para integração perfeita em ambientes industriais de áreas perigosas. Como interface de comunicação principal, permite que várias plataformas de controladores Allen-Bradley se conectem com módulos I/O intrinsecamente seguros. Com seu design de dupla porta, o 1719-AENTR suporta topologias Device Level Ring (DLR), proporcionando redundância robusta na rede e garantindo alta disponibilidade do sistema em aplicações críticas de processamento.

Configuração Técnica

• Fabricante: Allen-Bradley / Rockwell Automation
• Linha de Produto: Série 1719 Ex I/O
• Número de Catálogo: 1719-AENTR
• Tipo de Rede: EtherNet/IP (Dupla Porta)
• Velocidade de Comunicação: 10/100 Mbps
• Fonte de Alimentação: Alimentado pelo backplane via chassi 1719
• Diagnóstico: Indicadores LED de Status e Link/Atividade em tempo real

Especificações Técnicas

Rede & Recursos Inovadores

1. Redundância de Dupla Porta: O 1719-AENTR possui duas portas Ethernet que facilitam a "conexão em cadeia" dos módulos. Essa arquitetura inovadora suporta topologias Lineares e Device Level Ring (DLR), eliminando a necessidade de um switch externo em muitas configurações e fornecendo um caminho secundário para dados em caso de falha no cabo.

2. Segurança para Áreas Perigosas: Projetado especificamente para a plataforma 1719 Ex I/O, este adaptador permite a comunicação entre o ambiente padrão da sala de controle e módulos de campo intrinsecamente seguros. Sua largura compacta de 25 mm permite montagem de alta densidade em conjuntos de base terminal 1719.

3. Diagnóstico Avançado: O monitoramento em tempo real é aprimorado por meio de capacidades diagnósticas integradas. Os LEDs de status fornecem feedback visual imediato sobre a saúde do módulo e a atividade da rede, enquanto a interface de software suporta solução detalhada de problemas para minimizar o tempo de inatividade.

Vantagens de Engenharia

O Allen-Bradley 1719-AENTR simplifica a conexão entre redes Ethernet/IP e módulos I/O especializados. Ao utilizar um design alimentado pelo backplane, reduz a complexidade da fiação de campo e a distribuição centralizada de energia. Além disso, a inclusão de recursos modernos de segurança, como criptografia de dados e autenticação de usuário, garante que os dados de controle industrial permaneçam protegidos contra acessos não autorizados, tornando-o uma escolha preparada para o futuro em automação industrial segura.

Perguntas Técnicas Frequentes

P1: O 1719-AENTR requer uma conexão externa de alimentação 24V DC?
R1: Não, o módulo é alimentado diretamente pelo backplane do chassi 1719, simplificando o processo de instalação.

P2: Este adaptador pode ser usado em uma rede DLR (Device Level Ring)?
R2: Sim, o design de dupla porta Ethernet é totalmente compatível com topologias DLR para maior resiliência da rede.

P3: Qual software é usado para configurar este adaptador?
R3: O 1719-AENTR é normalmente configurado usando o software Studio 5000 Logix Designer®, permitindo fácil integração com sistemas ControlLogix ou CompactLogix.
