  • 22F-D2P5N103-1
  • 22F-D2P5N103-2
1 3

22F-D2P5N103

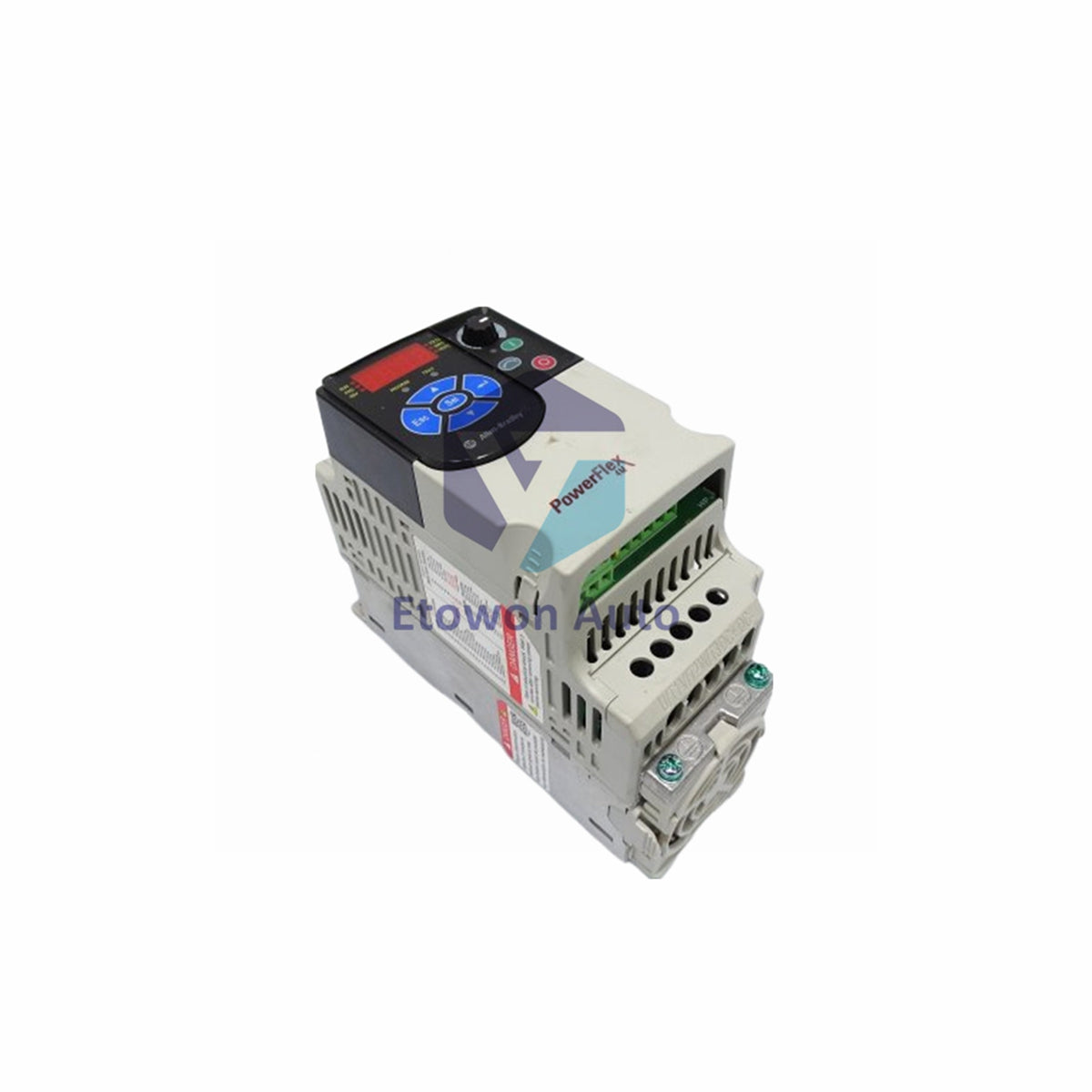

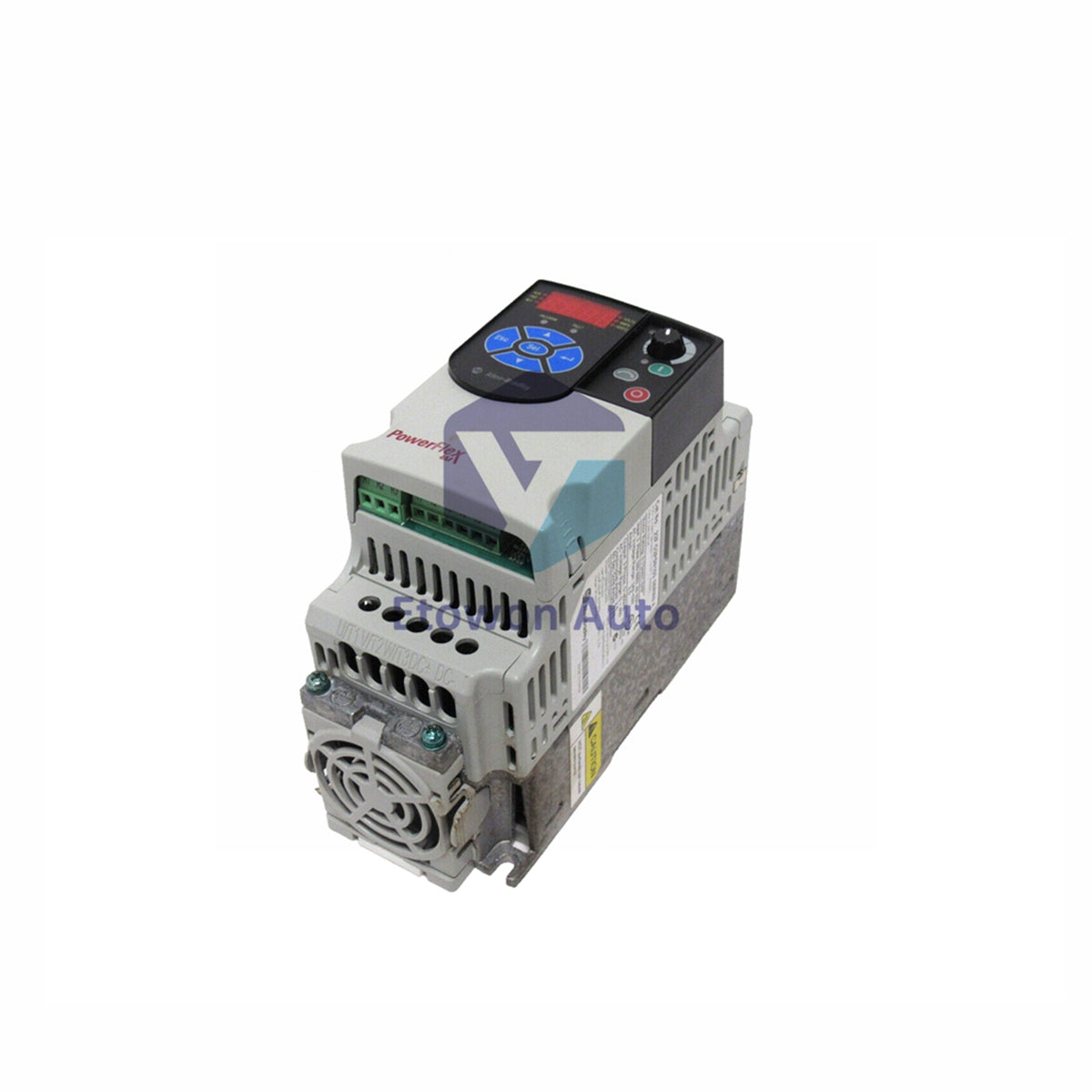

Inversor de Frequência Ajustável 22F-D2P5N103 2.5A Allen-Bradley

Em estoque (12 unidades), pronto para envio

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-D2P5N103

  • Product Type: Inversor de Frequência AC

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1410g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de Devolução em 30 Dias · Garantia de 12 Meses
  • Entrega Rápida
  • Suporte 24 horas por dia, 7 dias por semana
  • Garantia de Qualidade

Descrição

Visão Geral do Produto

O Allen-Bradley 22F-D2P5N103 é um membro da família PowerFlex 40P, projetado especificamente para aplicações que exigem controle aprimorado e flexibilidade em um design compacto. Fornecendo 0,75 kW (1 HP) de potência de saída, este inversor é ideal para sistemas de motor trifásicos de 480V. Destaca-se na série PowerFlex por suas capacidades expandidas de E/S e flexibilidade superior de comunicação. Com seu invólucro aberto IP20 e matriz de diagnóstico especializada, o 22F-D2P5N103 garante desempenho consistente e solução rápida de problemas para automação industrial e controle de movimento.

Vantagens Técnicas Principais

Interface de Diagnóstico Abrangente

Equipado com 10 LEDs de diagnóstico, o 22F-D2P5N103 fornece feedback visual em tempo real sobre o status de operação e condições de falha. Isso permite que as equipes de manutenção identifiquem problemas instantaneamente sem precisar de ferramentas externas para solução básica, reduzindo significativamente o tempo de inatividade da máquina.

Opções Versáteis de Comunicação

Embora possua uma porta RS-485 embutida para integração padrão, este inversor foi projetado para escalar conforme suas necessidades de rede. Suporta placas de comunicação opcionais para vários protocolos de alto nível, incluindo Ethernet/IP, ProfiBus, DeviceNet e BacNet, garantindo compatibilidade com praticamente qualquer arquitetura de controle industrial.

Integração Flexível de E/S

O inversor oferece 5 entradas discretas que podem ser configuradas como sink ou source, junto com uma saída discreta Form C. Combinado com uma entrada analógica que aceita sinais de 0-10V DC e 0-20mA, proporciona a versatilidade necessária para sequências de controle complexas e integração de sensores.

Especificações Técnicas

Número do Modelo 22F-D2P5N103
Potência de Saída 1,0 HP / 0,75 kW
Corrente de Saída 2,5 Amperes
Tensão de Entrada 340-528 VAC (Trifásico)
Peso do Produto 1,41 kg (Aproximadamente)
Contagem de E/S 5 Entradas Discretas / 1 Saída Form C
Classificação do Invólucro IP20 / Tipo Aberto NEMA
Filtro CE Não Instalado

Diretrizes de Instalação e Segurança

  • Montagem: Projetado para montagem interna em painel. Garanta que o ambiente ao redor permaneça dentro da faixa de temperatura operacional de 0°C a 40°C.
  • Fiação: Suporta apenas entrada trifásica. Verifique se a tensão de entrada corresponde à especificação da classe 480V (340-528 VAC) antes de energizar a unidade.
  • Filtragem: Este modelo específico é fornecido sem filtro compatível com CE. Se sua aplicação exigir conformidade rigorosa com EMC, um filtro externo deve ser instalado.

Perguntas Técnicas Frequentes

Q1: O que diferencia o PowerFlex 40P da série 4M?

A1: A série 40P (Performance) oferece recursos de controle mais avançados, maior quantidade de E/S e uma matriz de LEDs de diagnóstico mais robusta em comparação com a série 4M (Micro), tornando-a mais adequada para automação complexa.

Q2: Posso usar este inversor em uma fonte de alimentação monofásica?

A2: Não, o 22F-D2P5N103 requer entrada trifásica. Tentar operar em monofásico provavelmente causará uma falha por perda de fase ou danificará a ponte retificadora de entrada.

Q3: Como implementar comunicação Ethernet/IP com este modelo?

A3: Você deve instalar um adaptador Ethernet/IP opcional 22-COMM-E. A porta embutida é restrita aos protocolos RS-485 (Modbus RTU).

🏷️ Tags: AC Drive

Escalar (V/f)

Vetor

Alimentado por corrente alternada
  • Confirme o modelo exato, número da peça e especificações antes de fazer o pedido.
  • Garanta a compatibilidade com sua máquina ou sistemas de controle atuais.
  • Entre em contato pelo sale@etowonauto.com ou pelo +8617859788089 para assistência técnica.
  • Verifique as opções de entrega, prazos e requisitos de envio.
  • Siga as instruções do fabricante e as melhores práticas durante a instalação.

Itens em estoque geralmente são despachados no mesmo dia útil. Para produtos que não estão disponíveis no momento, os prazos de despacho podem variar conforme a disponibilidade. O envio internacional está disponível, e os custos de envio são calculados de acordo com o destino, peso e transportadora escolhida.

Devoluções são aceitas dentro de 30 dias após o recebimento, desde que os itens estejam sem uso e em condição original. Os custos de envio para devolução são de responsabilidade do cliente. Por favor, entre em contato conosco antes de devolver qualquer item para receber a autorização de devolução.

Para mais detalhes, por favor, consulte nossa Política de Envio e Devolução.
