TSXP575634M

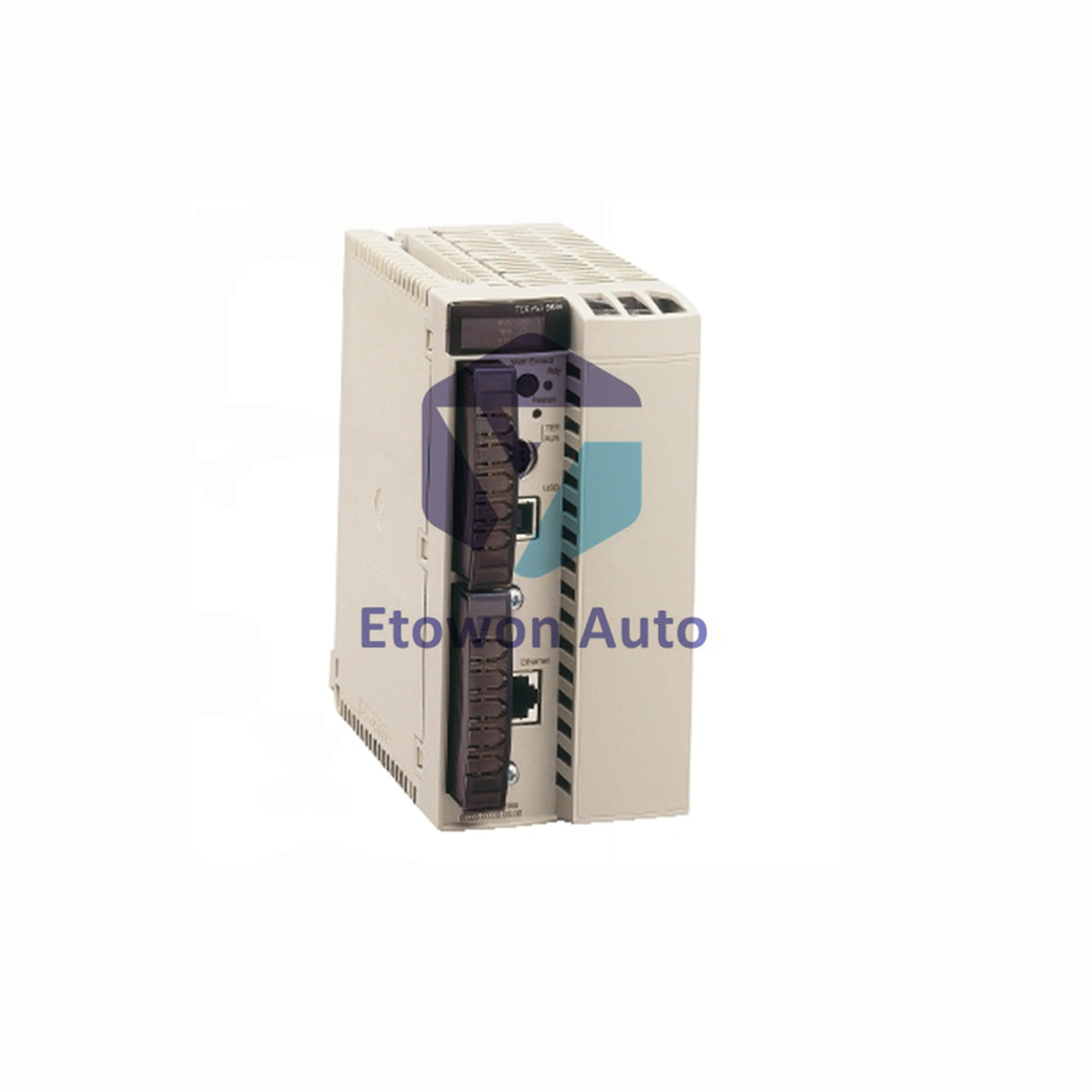

Schneider Electric TSXP575634M TSX Micro PLC Controller

Na stanie (16 sztuk), gotowe do wysyłki

  • Manufacturer: Schneider

  • Product No.: TSXP575634M

  • Product Type: CPU Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Product Overview

The Schneider Electric TSXP575634M is a high-performance Unity Pro processor module designed for the Modicon Premium and TSX Micro PLC automation platforms. Engineered for robust industrial control, this standard double-format module provides internal RAM memory options for program execution and data storage, expandable via memory PCMCIA cards.

Operating on a 5 V DC supply (with 440 mA to 1680 mA current consumption depending on rack setup), the TSXP575634M features dual non-isolated RS485 mini-DIN serial links along with diagnostic status LEDs for continuous processor monitoring. Weighing 0.45 kg (1.00 lbs) with net unit dimensions, this module has an estimated gross shipping weight of 0.75 kg (1.65 lbs).

Core Technical Advantages

  • Flexible Memory Architecture: Features high-capacity internal RAM (up to 1024 kB data/program) with PCMCIA slot expansion for extensive data logging and recipe management.
  • High-Speed Execution: Achieves fast Boolean instruction processing times (0.0375 µs to 0.5 µs) to support time-critical automation processes.
  • Comprehensive Diagnostics: Integrated multi-color LED array delivers real-time diagnostic signaling for RUN state, processor errors, I/O fault, and communication activity.
  • Broad Network Integration: Supports multiple fieldbus protocols including integrated non-isolated serial links, CANopen, AS-Interface, and Ethernet networks.

Technical Specifications

Parameter Specification Details
Brand / Manufacturer Schneider Electric
Part Number / Model TSXP575634M
GTIN / EAN Barcode 3595862066501
Product Line / Series Modicon Premium / TSX Micro PLC Series
Product / Component Type Unity Processor CPU Module
Programming Software Unity Pro / PL7 Pro / Concept
Base Memory Allocation 32 Kwords (1024 kB) Internal RAM Program & Data
PCMCIA Memory Expansion Up to 128 Kwords / 16384 kB additional data storage
Discrete / Analog I/O Capacity Up to 2040 Discrete I/O | Up to 512 Analog I/O
Communication Interfaces 2x Mini-DIN Female (RS485 Serial Link 19.2 kbit/s), Ethernet TCP/IP (optional)
Operating Voltage & Current 5 V DC / 440 mA to 1680 mA
Operating Temperature & Protection 0 °C to +60 °C (32 °F to 140 °F) / IP20 Protection
Estimated Net / Shipping Weight Net Unit: 0.45 kg (1.00 lbs) | Gross Shipping: 0.75 kg (1.65 lbs)

Installation & Setup Guidelines

  • Rack Placement: Seat the processor firmly into the designated CPU slot of the Modicon Premium / TSX Micro rack backplane before securing panel screws.
  • PCMCIA Card Insertion: Ensure backplane power is off before inserting or removing PCMCIA memory expansion cards to prevent data corruption.
  • Serial Cable Connection: Use double-shielded RS485 mini-DIN programming cables for terminal connections to maintain signal isolation and noise protection.

Technical FAQs

Q1: What programming software is used with the TSXP575634M processor?
A1: This module is compatible with Schneider Electric Unity Pro software.

Q2: How much memory expansion can be added via a PCMCIA card?
A2: A PCMCIA card can expand the unit by up to 128 Kwords (or up to 16 MB depending on configuration) of additional data storage.

Q3: What integrated communication ports are available on the module?
A3: It includes two non-isolated mini-DIN female serial connectors operating on an RS485 protocol at 19.2 kbit/s.
