RAIO-01

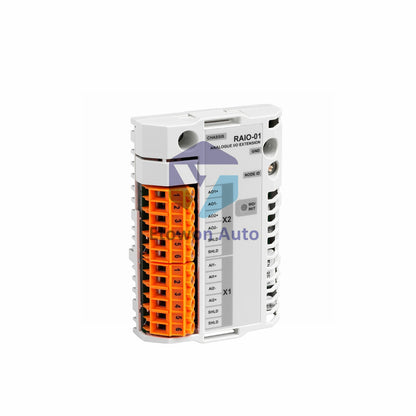

RAIO-01 ABB Analog Extension Module Galvanic Isolation 1.5kV

Pozostało tylko 6 sztuk

  • Manufacturer: ABB

  • Product No.: RAIO-01

  • Product Type: I/O Extension Module

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

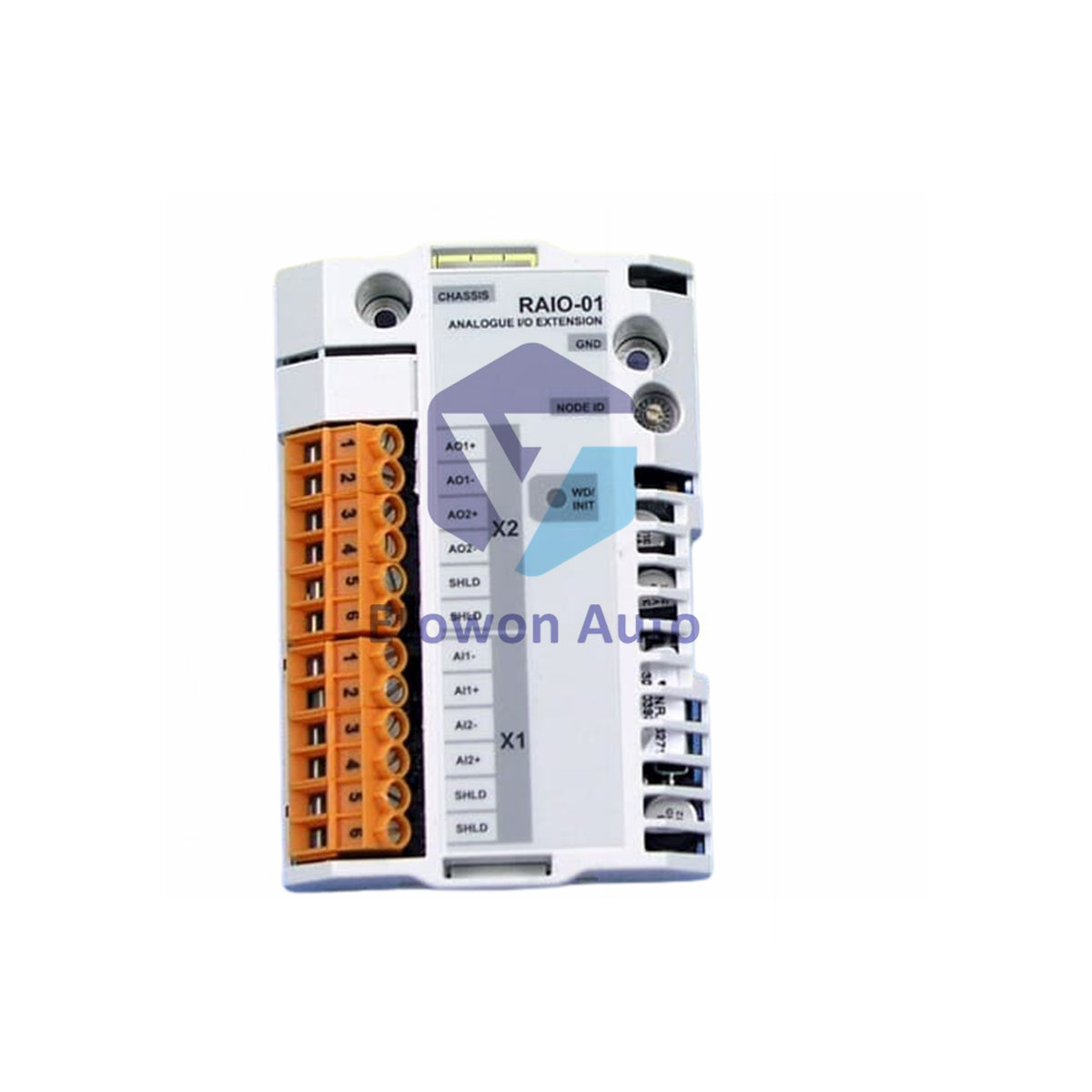

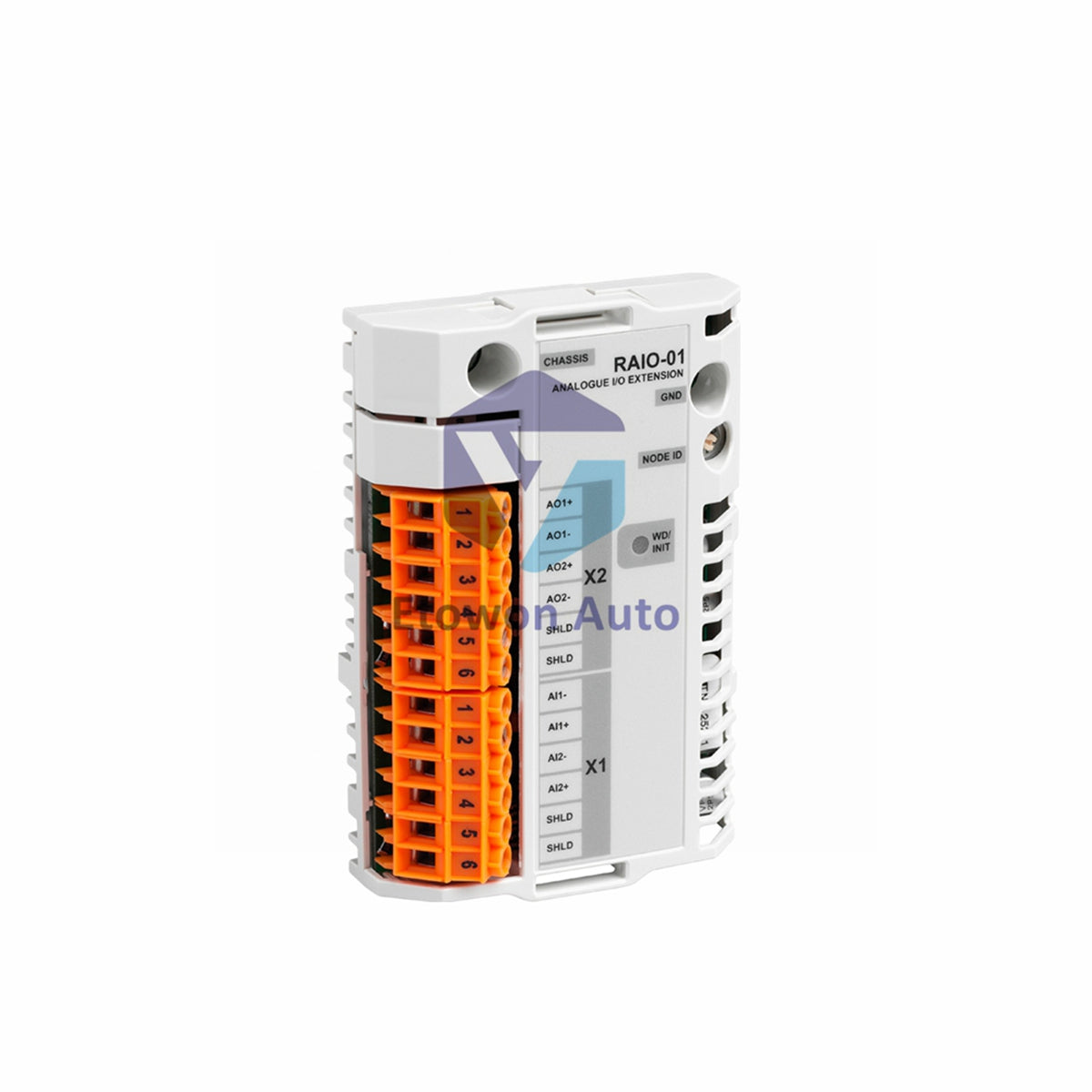

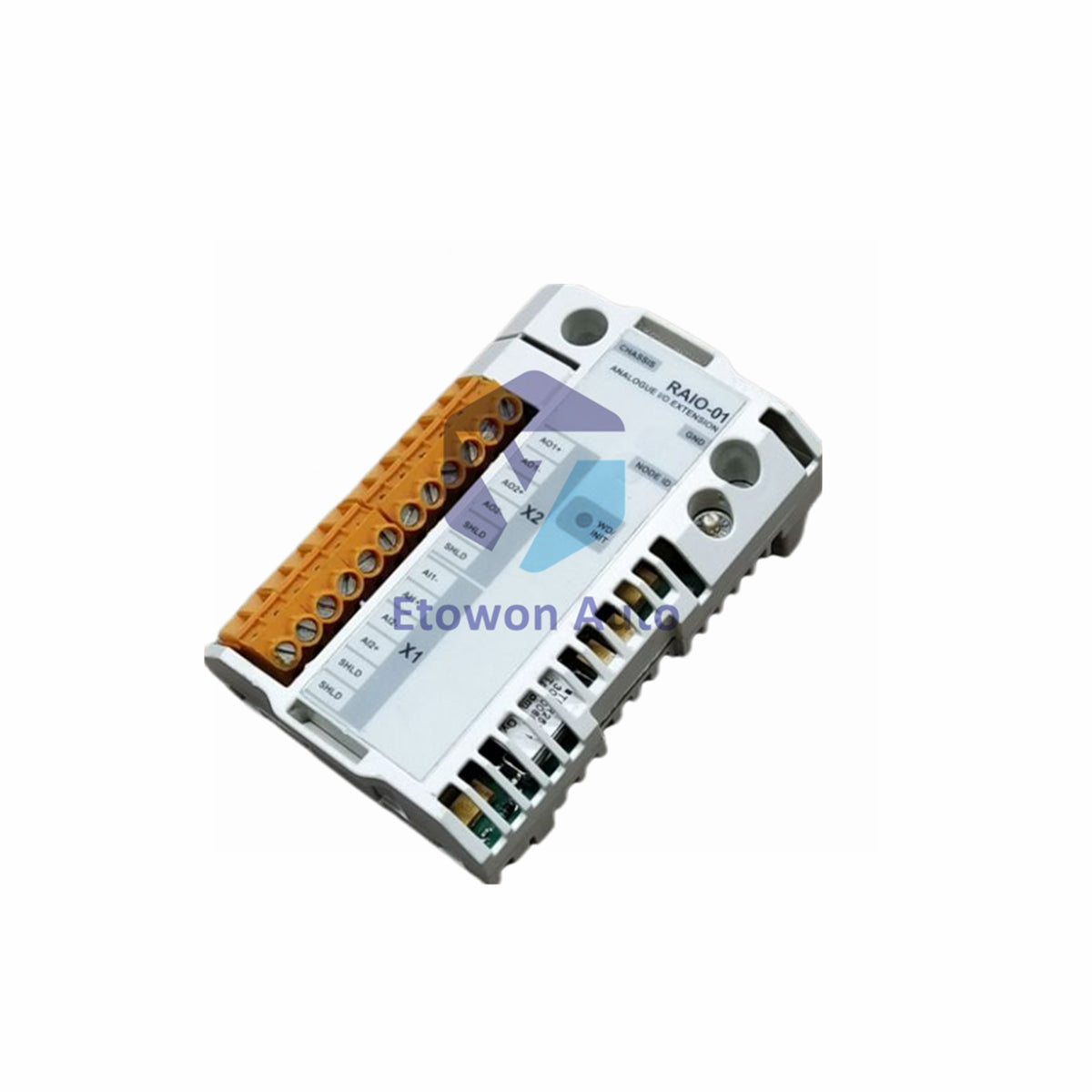

ABB RAIO-01 I/O Extension Module

The ABB RAIO-01 is an I/O extension module designed for RMIO board option slots or external mounting via the AIMA-01 I/O Adapter. Supporting bipolar (±0[4]-20 mA, ±0[2]-10 V, ±0-2 V) and unipolar (0[4]-20 mA) inputs, it delivers 12-bit output resolution with 0.024% accuracy. Featuring galvanic isolation and 1.5 kV AC chassis test voltage, this module ensures reliable signal integrity. Weighing 0.35 kg (0.77 lbs), it operates from -20°C to 60°C with IP20 protection.

Technical Specifications

Parameter Value
Manufacturer ABB
Model RAIO-01
Product Type I/O Extension Module
Mounting Type RMIO Board Option Slot or AIMA-01 I/O Adapter
Input Types Bipolar (±0[4]-20 mA, ±0[2]-10 V, ±0-2 V), Unipolar (0[4]-20 mA)
Output Type Unipolar Current
Input Impedance 100 Ω (Current), 200 kΩ (Voltage)
Output Resolution 12-bit (0.024% Accuracy)
Signal Isolation Galvanically Isolated (Inputs, Outputs, Carrier Board)
Max Isolation Voltage 48 V RMS Continuous, 100 V Peak
Chassis Isolation Test 1.5 kV AC (1 second)
Power Consumption 100 mA (5 V), 120 mA (24 V)
Inaccuracy ±0.5% Full Scale @ 25°C
Temperature Coefficient ±100 ppm/°C
Operating Temperature -20°C to 60°C (-4°F to 140°F)
Protection Class IP20
Dimensions (H x D x W) 16.5 x 11.5 x 0.004 cm
Weight 0.35 kg (0.77 lbs)
Estimated Lifetime 100,000 hours
Node ID Range 1-15 (Rotary Switch)

Installation & Field Application Guide

  • Mount the 0.35 kg module in the RMIO board option slot or connect externally via the AIMA-01 I/O Adapter.
  • Set the Node ID (1-15) using the rotary switch before power-up.
  • Configure DIP switches for input signal mode (bipolar/unipolar) and level selection.
  • Use shielded twisted-pair cable for analog signals. Ground the shield at one end only.

Why Choose the RAIO-01

  • 12-bit resolution with 0.024% accuracy delivers precise analog signal processing.
  • Galvanic isolation protects the carrier board from field-side voltage transients.
  • Flexible input configuration supports bipolar and unipolar signal types.
  • DIP switches and rotary node ID simplify field configuration without software.

Field Engineer FAQs

Q1: What is the maximum isolation voltage of the RAIO-01?

A1: The module provides 48 V RMS continuous and 100 V peak isolation. The chassis isolation test voltage is 1.5 kV AC for 1 second.

Q2: How do I set the input signal mode?

A2: Use the DIP switches to select bipolar or unipolar input mode and the desired signal level.

Q3: What is the node ID range and how is it configured?

A3: The node ID range is 1-15, configured via a rotary switch on the module.
