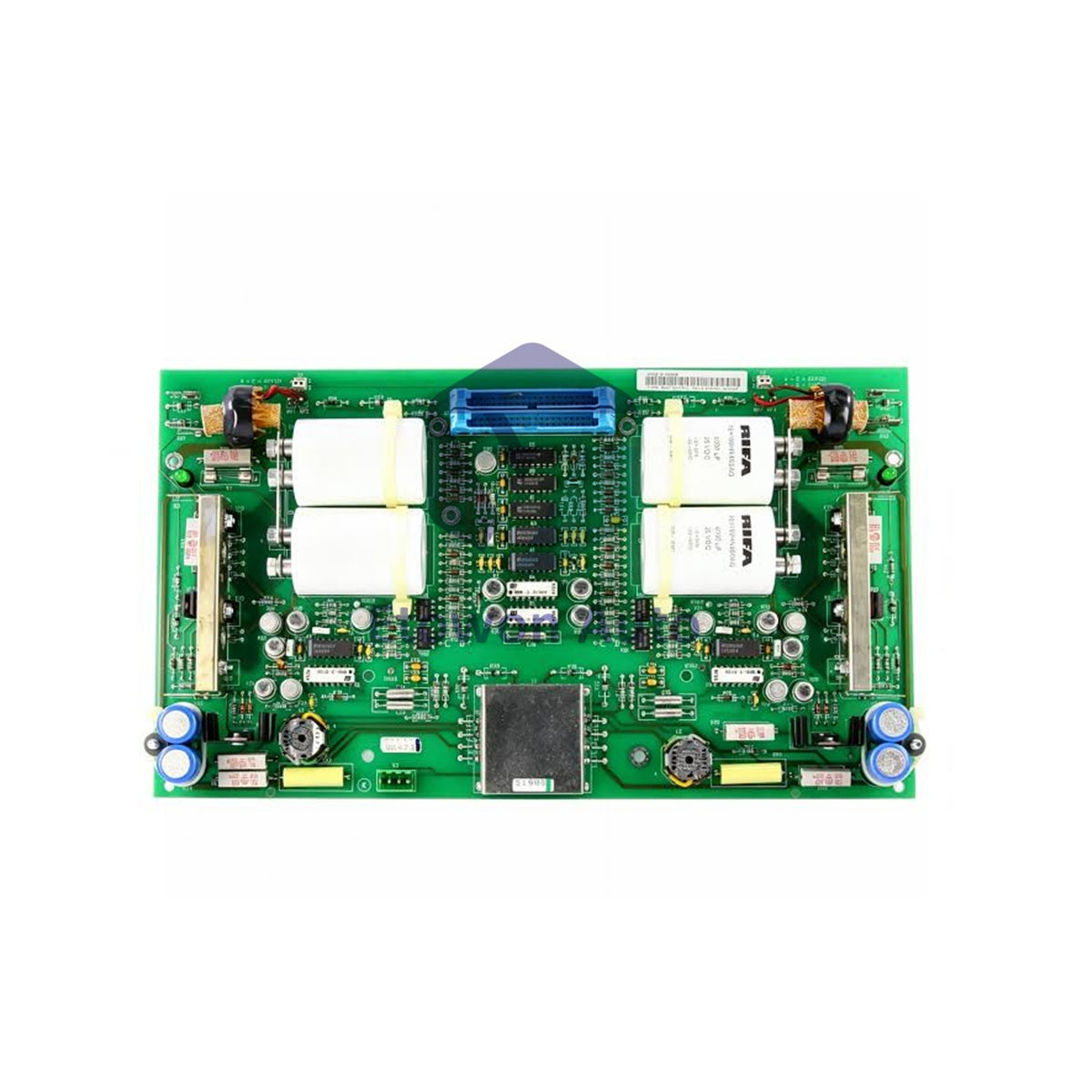

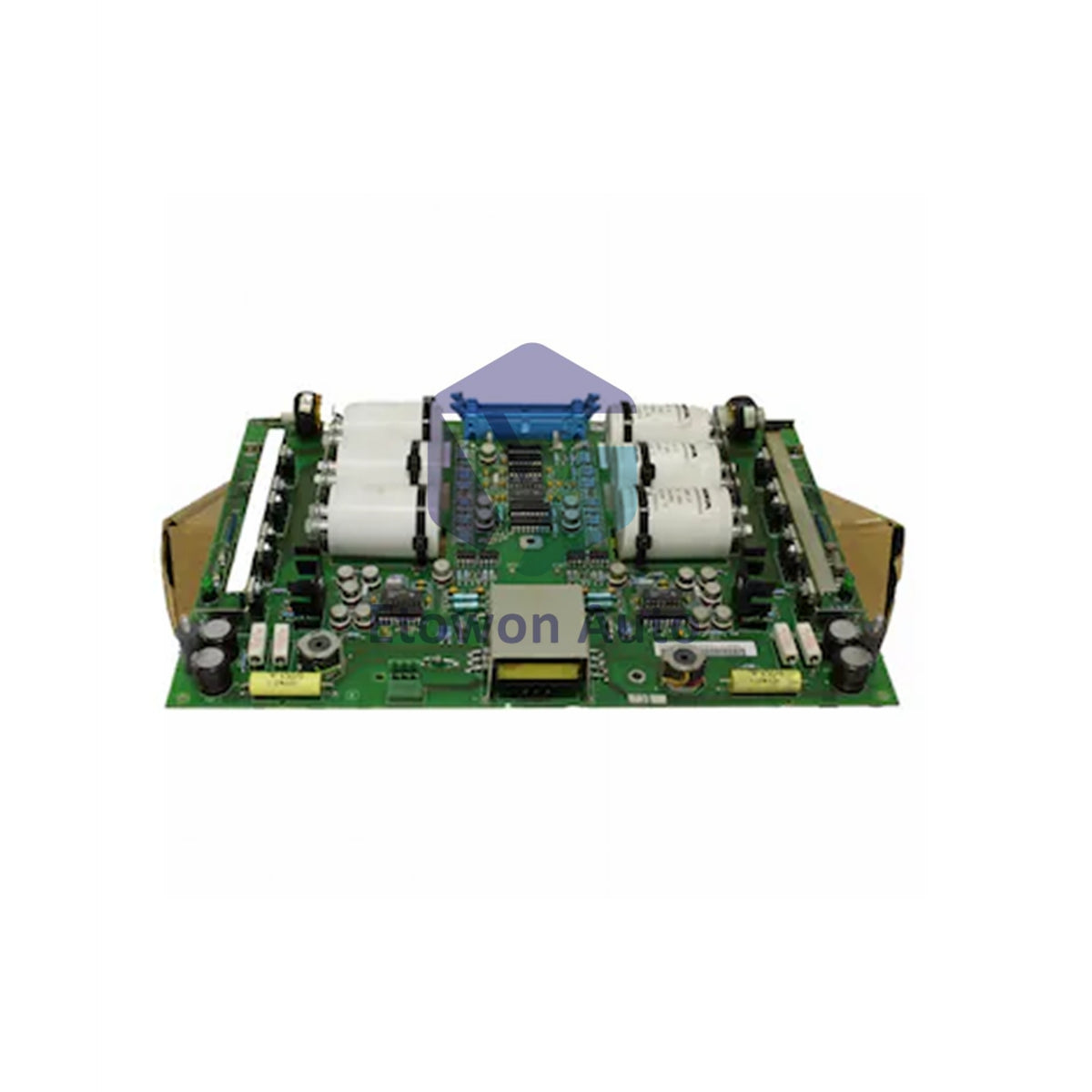

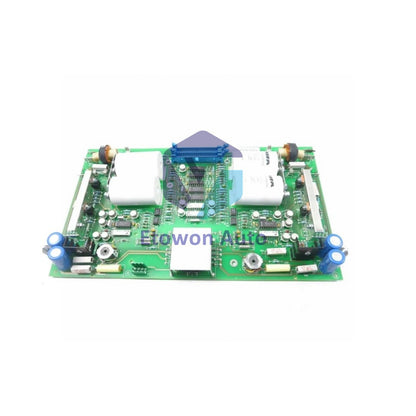

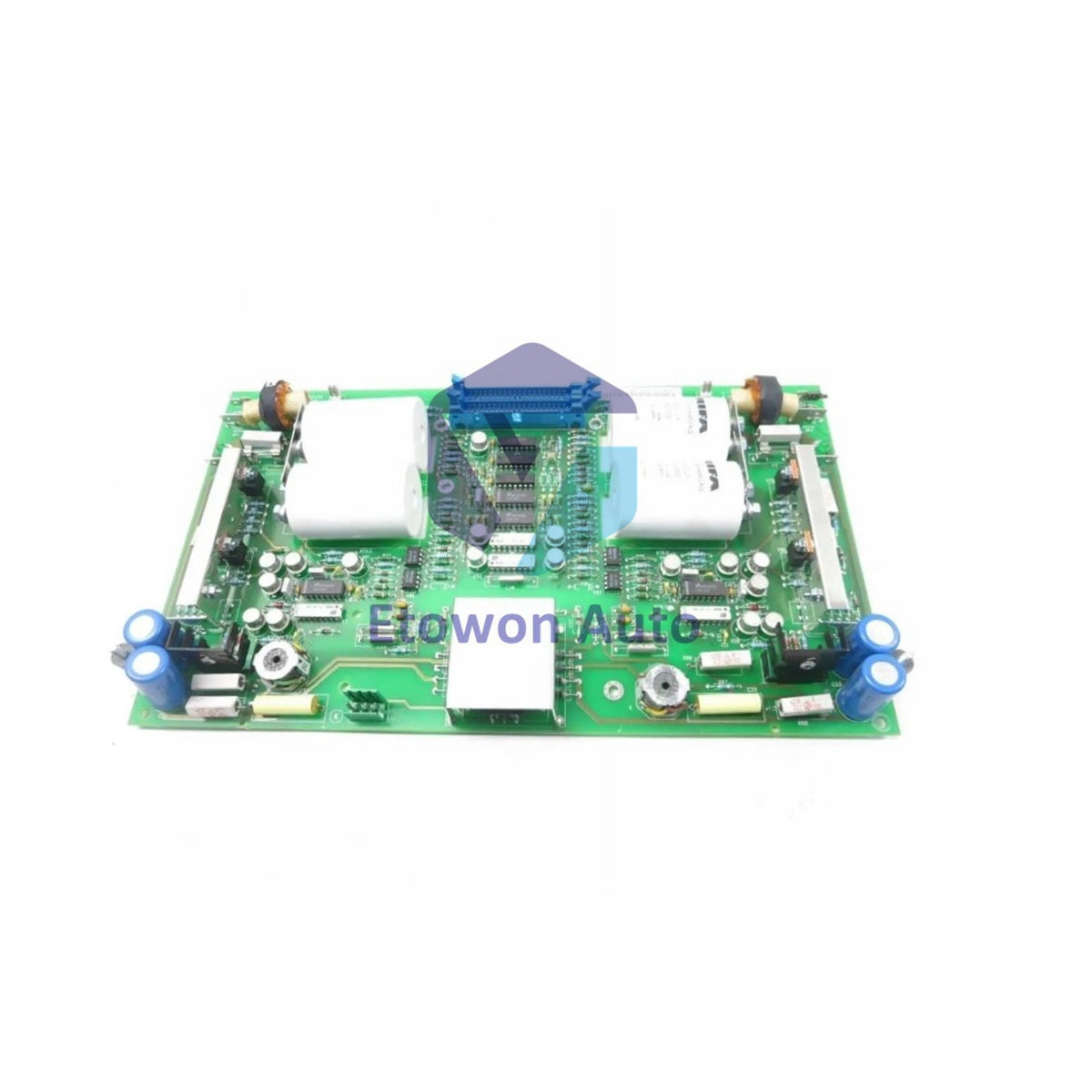

Original ABB 61049452D SNAT-634-PAC Control Board Stock

Pozostało tylko 8 sztuk

  • Manufacturer: ABB

  • Product No.: 61049452D

  • Product Type: Pulse Amplifier Board

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 1200g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Product Overview

The 61049452D (also designated as SNAT-634-PAC) is a precision pulse amplifier and measure control board engineered by ABB for high-speed signal conditioning and driver interfacing in power electronic systems. Operating on a 24 VDC (±10%) supply, this board converts and conditions pulse signals across a wide frequency response range from DC up to 100 kHz. Featuring adjustable gain parameters from 1 to 100 and an input impedance of 10 kΩ, it delivers proportional analog outputs of 0 to 10 VDC with current capability from 1 mA to 20 mA. Weighing 1.2 kg and measuring 230 mm x 120 mm x 40 mm, the IP20-rated board provides reliable signal amplification in demanding drive assemblies.

Core Technical Advantages

  • Broad Frequency Bandwidth: High-speed response from DC to 100 kHz ensures accurate reproduction of fast pulse waveforms.
  • Variable Signal Gain: Built-in adjustable gain control (1 to 100) allows precise output matching for various control circuits.
  • High-Impedance Input Stage: 10 kΩ input impedance prevents excessive loading on sensitive upstream controller logic.

Technical Specifications

Parameter Specification Details
Brand & Manufacturer ABB
Model & Part Number 61049452D (SNAT-634-PAC)
Product Function Type Pulse Amplifier & Measure Control Board
Operating Supply Voltage 24 VDC ± 10%
Output Voltage Range 0 to 10 VDC
Output Current Capacity 1 mA to 20 mA
Frequency Response Span DC to 100 kHz
Amplification Gain Range Adjustable from 1 to 100
Input Stage Impedance 10 kΩ
Operating Thermal Scope -20°C to +70°C
Enclosure Protection Class IP20
Physical Dimensions (LxWxH) 230 mm x 120 mm x 40 mm
Product Net Weight 1.2 kg (1,200 g)

Industrial Applications

  • Variable Frequency Drives (VFDs): Amplifies high-speed gate driver signals and firing pulses for power thyristors/IGBTs.
  • Pulse Generator Interface: Conditions tachometer and encoder pulse feedback in speed control loops.
  • Power Electronics Racks: Serves as an isolated signal booster between master controller boards and power stage modules.

Wiring & Installation

  • Mechanical Mounting: Secure the board within IP20-rated drive subracks using standard mounting standoff screws.
  • Power Supply Wiring: Connect a clean 24 VDC supply (within ±10% tolerance) observing positive and ground polarities.
  • Signal Line Shielding: Wire input pulse signals using twisted-pair shielded cabling to maintain high noise immunity at 100 kHz frequencies.

Engineering Advantages

  • Flexible Signal Tuning: Gain adjustment potentiometer enables precise field calibration to match system signal levels.
  • Wide Operating Temperature: Functions reliably across severe ambient temperatures from -20°C up to +70°C.
  • Robust Solid-State Build: Weighs 1.2 kg in a rigid assembly that withstands continuous vibration in drive cabinets.

Technical FAQs

Q1: What is the maximum signal frequency response supported by the ABB 61049452D board?
A1: The board supports a wide signal frequency response ranging from DC up to 100 kHz.

Q2: How can the amplification gain be configured on this module?
A2: The amplification gain is field-adjustable within a range of 1 to 100.

Q3: What input power voltage is required for operating the board?
A3: It operates on a standard 24 VDC supply with a permitted tolerance of ±10%.
