ABFS16H200

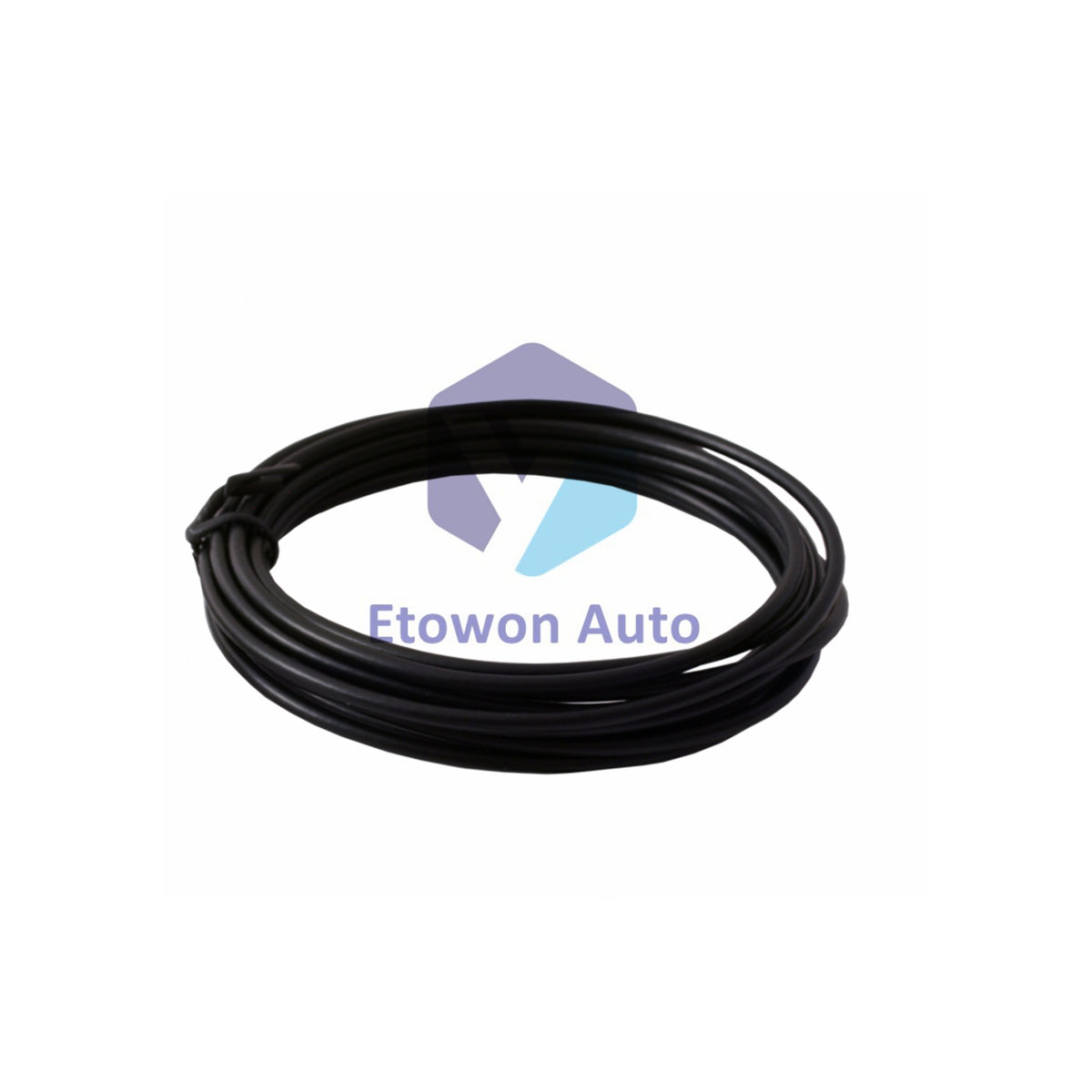

Modicon Quantum ABFS16H200 Schneider Cable Assembly

Na stanie (24 sztuk), gotowe do wysyłki

  • Manufacturer: Schneider

  • Product No.: ABFS16H200

  • Product Type: Cable

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Product Overview

The Schneider Electric ABFS16H200 is a high-reliability, 2-meter connecting cable designed specifically for the Modicon Quantum automation platform. Featuring HE-16 connectors and 16 AWG 22 conductors, this pre-formed multi-conductor shielded cable ensures precise, low-noise analog I/O signal transmission between Quantum I/O modules and field terminal blocks.

Constructed with durable PVC insulation and multi-conductor shielding, the ABFS16H200 operates reliably across temperatures from -20°C to +60°C and tolerates up to 95% non-condensing relative humidity. Rated for 2 A and 250 V, this plug-and-play assembly weighs approximately 0.35 kg (0.77 lbs) with an estimated shipping weight of 0.60 kg (1.32 lbs).

Core Technical Advantages

  • Noise-Free Signal Integrity: Multi-conductor shielded construction protects sensitive analog I/O signals against industrial electromagnetic interference (EMI).
  • Plug-and-Play Integration: Factory-terminated HE-16 connectors with a 5 mm pitch significantly reduce wiring time and installation errors.
  • Durable Construction: High-grade PVC jacket and AWG 22 conductor gauge offer excellent mechanical flexibility and long-term durability.
  • Modicon Quantum Compatibility: Engineered specifically for seamless interface with Schneider Electric Modicon Quantum PLC I/O systems.

Technical Specifications

Parameter Specification Details
Brand / Manufacturer Schneider Electric
Part Number / Model ABFS16H200
Product Line Modicon Quantum System
Product Type Connecting Cable Assembly
Connector Type & Pitch HE-16 / 5 mm pitch
Cable Length 2 meters (6.56 ft)
Conductor Count & Gauge 16 Conductors / AWG 22
Signal Type Analog I/O
Voltage & Current Rating 250 V AC/DC / 2 A per conductor
Cable Construction & Insulation Multi-conductor Shielded Cable / PVC Insulation
Operating Temperature -20 °C to +60 °C (-4 °F to +140 °F)
Environmental Tolerance 95% RH non-condensing / RoHS Compliant
Estimated Net / Shipping Weight Net Unit: 0.35 kg (0.77 lbs) | Gross Shipping: 0.60 kg (1.32 lbs)

Installation & Routing Guidelines

  • Connector Latching: Fully seat the HE-16 connector into the module header until lock mechanisms engage to maintain reliable electrical contact.
  • Bend Radius: Avoid sharp bends near the connector strain reliefs to protect internal AWG 22 conductor strands and shielding integrity.
  • Shield Grounding: Maintain continuous shield connection throughout control cabinet wiring to prevent ground loops and ambient noise pickup.

Technical FAQs

Q1: What is the cable length and conductor specification for part number ABFS16H200?
A1: It is a 2-meter cable featuring 16 AWG 22 conductors with HE-16 connectors.

Q2: What electrical ratings apply to this Schneider connecting cable?
A2: Rated for up to 2 A continuous current per line and a maximum voltage rating of 250 V.

Q3: Is this cable suitable for discrete I/O or analog I/O signals?
A3: The ABFS16H200 is specifically constructed and shielded for high-accuracy analog I/O signal transmission in Modicon Quantum systems.
