10302/1/1

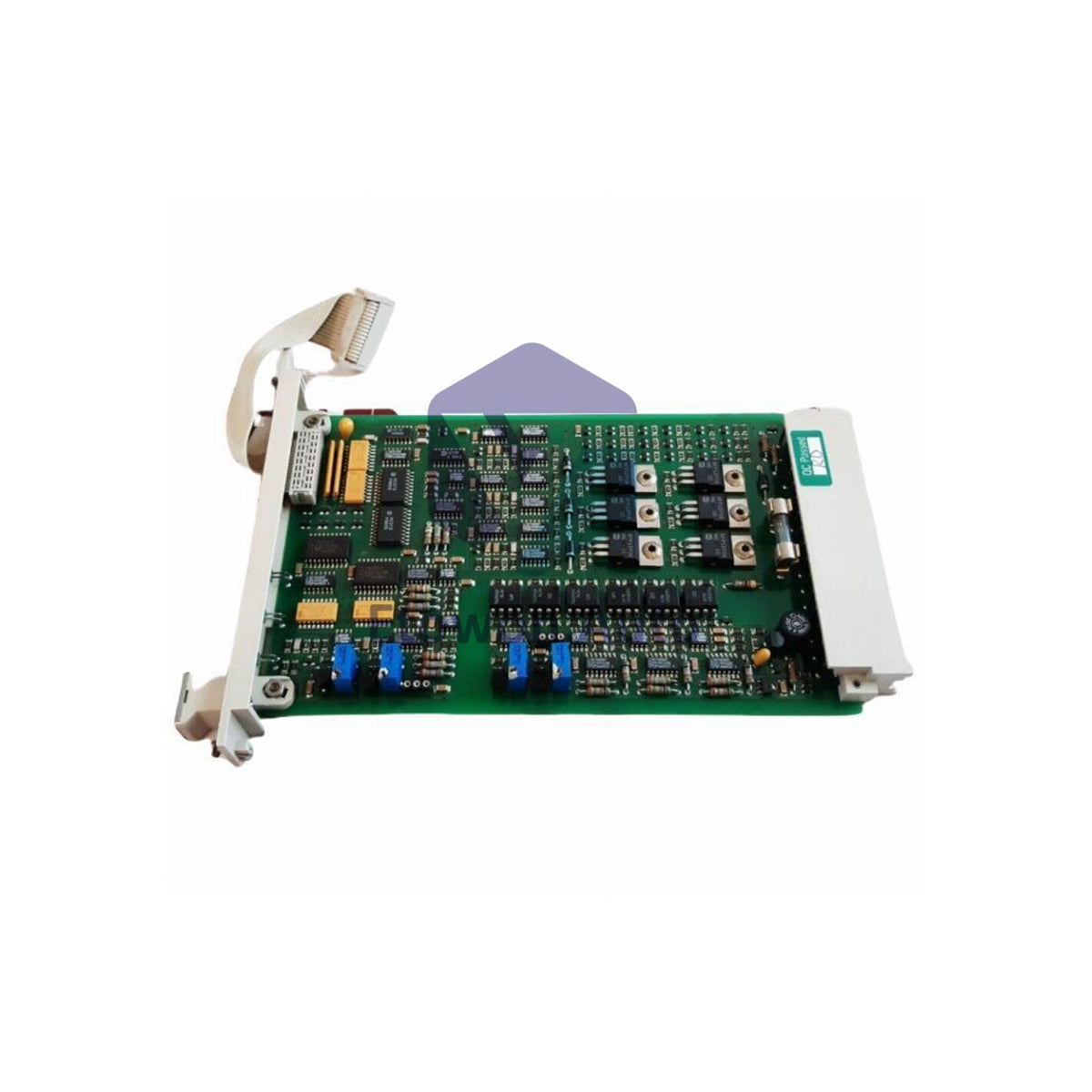

Honeywell 10302/1/1 Watchdog Repeater Power Monitor Module

Na stanie (14 sztuk), gotowe do wysyłki

  • Manufacturer: Honeywell

  • Product No.: 10302/1/1

  • Product Type: Monitor Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 200g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Product Overview

The 10302/1/1 Watchdog Repeater monitors 5 Vdc and 24 Vdc power to I/O modules. It delivers a watchdog output to output modules, ensuring system integrity in multi-PSU or redundant I/O configurations.

Technical Configuration

Installs via horizontal bus in I/O racks (positions 1 to 18). Must be placed in the I/O section it monitors. Hot swappable, but exchange may trigger a Central Part shutdown. Occupies 4 TE, 3 HE (4 HP, 3U).

Technical Specifications

Type Number 10302/1/1
Approvals CE, TUV, UL
Space Requirements 4 TE, 3 HE (4 HP, 3U)
5 Vdc Supply Current 35 mA (without WDROUT)
24 Vdc Supply Current 25 mA
WDG1 + WDG2 Input Current 0.1 mA
WDR OUT Max Output Current 900 mA
Key Coding (Module) Holes A27; Pins C11, C23, C27
Key Coding (Rack) Blind Spots C3, C19, C31; Large Pins A27

Installation Guide

Install the 10302/1/1 in any I/O rack slot (1 to 18). Ensure firm horizontal bus connection. Place it in the I/O section it supervises. Verify key coding matches backplane. Plan maintenance windows if shutdown is a concern.

Engineering Advantages

Low power draw (35 mA at 5V, 25 mA at 24V) reduces heat. 900 mA WDR OUT capacity supports multiple devices. CE, TUV, UL approvals confirm reliability. Seamlessly integrates with Honeywell TSI and control systems.

Frequently Asked Questions

Q1: What happens if the monitored 5 Vdc or 24 Vdc supply fails?

A1: WDR OUT de energizes, sending output modules to a safe state.

Q2: Can it work in redundant power supply setups?

A2: Yes, it is designed for multi-PSU and mixed redundant I/O configurations.

Q3: Is it compatible with older Honeywell I/O racks?

A3: Yes, with standard racks that support horizontal bus and matching key coding.
