IC697CHS783

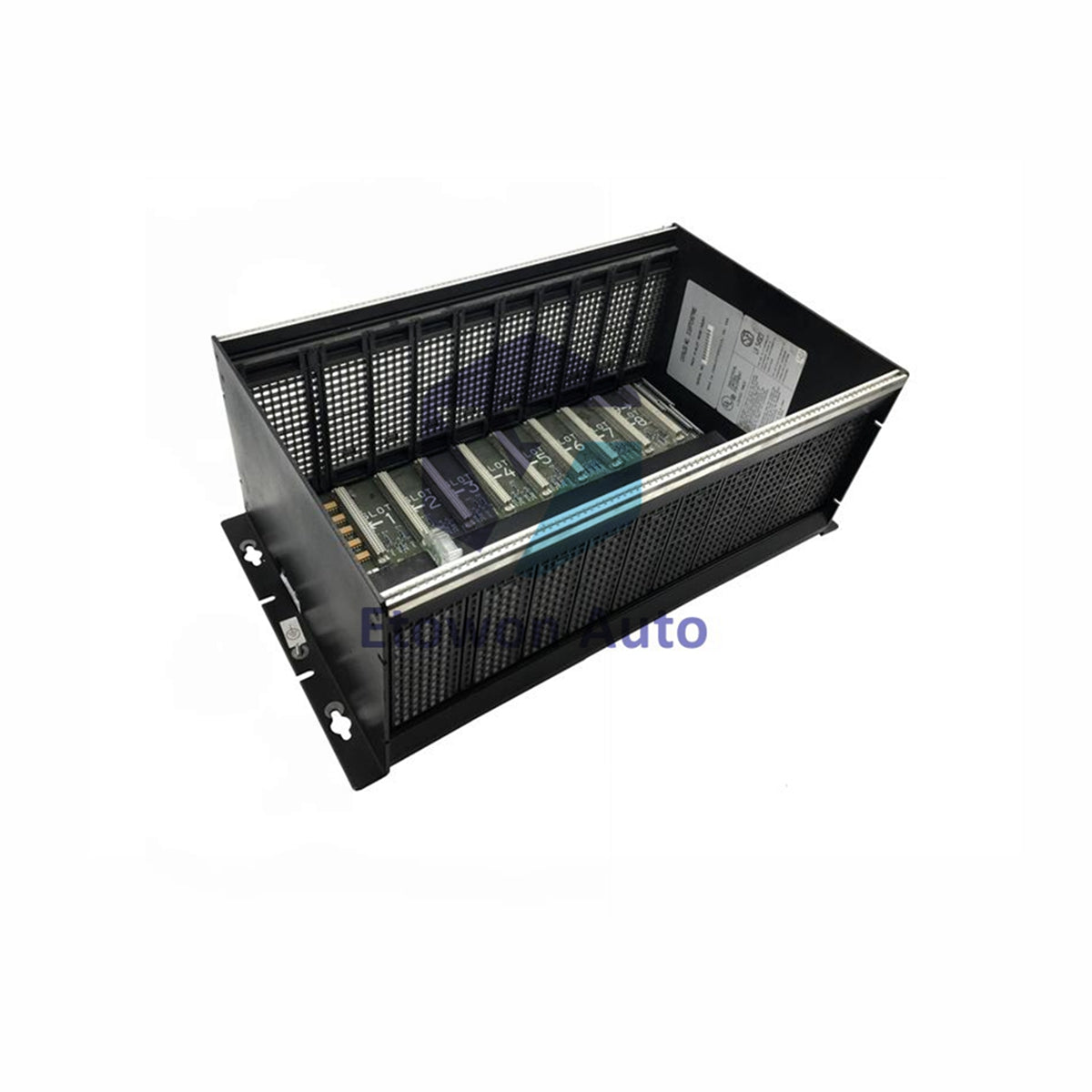

Obudowa integratora GE IC697CHS783 Seria 90-70 VME

Na stanie (11 sztuk), gotowe do wysyłki

  • Manufacturer: General Electric

  • Product No.: IC697CHS783

  • Product Type: Szyna I/O

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 8200g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Przegląd produktu

IC697CHS783 to wysokowydajna szafa integracyjna VME z 17 slotami, należąca do serii GE Fanuc Series 90-70 oraz rodzin sterowników PACSystems RX7i. Wyposażona w wysoce elastyczną płytę tylną zgodną ze standardem VME C.1, ta obudowa umożliwia bezproblemowe współprzetwarzanie, obsługując zarówno standardowe moduły GE, jak i płyty VME firm trzecich. Stanowi ona doskonałą podstawę strukturalną i komunikacyjną dla zaawansowanego, szybkiego przetwarzania danych przemysłowych oraz rozbudowanych systemów automatyzacji zakładów.

Główne cechy

  • 17-slotowa płyta tylna VME: Obsługuje otwartą architekturę zgodną ze standardem VME C.1, umożliwiając mieszanie modułów firm trzecich i własnych.
  • Podwójne profile montażowe: Odwracalna konstrukcja dostosowuje się do standardowych szaf 19-calowych z przodu lub paneli tylnych o głębokości 10 cali.
  • Zintegrowane zatrzaski: Solidne formowane zatrzaski utrzymują karty wtykowe stabilnie, nawet przy silnych wibracjach maszyn.
  • Konfigurowalny identyfikator szafy: Wbudowane fizyczne zwory (JP1–JP4) umożliwiają szybkie dostosowanie adresu sprzętowego w sieciach wieloszafowych.

Dane techniczne

Parametr Dane
Numer modelu IC697CHS783
Łączna liczba slotów kart 17 slotów (zgodne ze standardem VME C.1)
Pobór mocy płyty tylnej 3,3A przy 5 V DC oraz 1,1A przy 12 V DC (kompatybilne z pojedynczym źródłem zasilania)
Waga netto obudowy 8,2 kg (18,08 lbs)
Wymiary fizyczne 11,15" (wys.) × 19,00" (szer.) × 7,50" (głęb.)
Głębokość montażu w obudowie Pasuje do obudów o głębokości 10 cali (opcja montażu tylnego)
Zwory adresowe 4 zwory sprzętowe (JP1 do JP4) do przydzielania identyfikatora szafy
Tolerancja środowiskowa −20°C do +60°C (−4°F do 140°F); wilgotność względna 5% do 95% bez kondensacji
Opcjonalne chłodzenie Obsługuje tacę wentylatorów IC697ACC721 120VAC z łożyskami kulkowymi (żywotność 20 000 godzin)

Instrukcja inżynieryjna i montażowa

  • Konfiguracja identyfikatora szafy: Ustaw fizyczne zwory sprzętowe JP1 do JP4, aby określić identyfikator szafy przed montażem urządzenia. Nieprawidłowo ustawione zwory powodują natychmiastowe konflikty adresowania magistrali I/O z CPU.
  • Zarządzanie obciążeniem mechanicznym: Ze względu na znaczną wagę pustej podstawy wynoszącą 8,2 kg, upewnij się, że standardowe szyny szafy 19-calowej lub panele podwieszane obudowy są solidnie zamocowane, aby utrzymać całkowite obciążenie po zamontowaniu wszystkich 17 slotów z ciężkimi kartami.
  • Optymalizacja termiczna: Przy pracy w otoczeniu zbliżonym do maksymalnej temperatury +60°C lub przy użyciu energochłonnych kart VME firm trzecich, zawsze montuj opcjonalną tacę wentylatorów IC697ACC721 z łożyskami kulkowymi, aby zapobiec stagnacji gorących punktów.

Najczęściej zadawane pytania techniczne

P1: Co oznacza zgodność ze standardem VME C.1 dla tej szafy integracyjnej?
O1: Oznacza to otwartą architekturę interfejsu płyty tylnej. Zamiast ograniczać się do standardowych modułów GE Fanuc, pozwala inżynierom na integrację specjalistycznych kart VME firm trzecich (np. niestandardowych łączy sieciowych lub modułów szybkiego przetwarzania) bezpośrednio w tym samym obwodzie sprzętowym.

P2: Czy obudowa IC697CHS783 może działać z oddzielnymi zasilaczami dla szyn 5V i 12V?
O2: Nie. Wewnętrzna sieć zasilania płyty tylnej jest ściśle zoptymalizowana pod kątem jednolitego, pojedynczego źródła zasilania, które jednocześnie obsługuje obciążenia 3,3A przy 5V DC i 1,1A przy 12V DC, aby utrzymać synchronizację systemu.

P3: Jak formowane zatrzaski zapobiegają awariom sprzętu w zakładach o dużych wibracjach?
O3: Wibracje mikrofoniczne mogą powodować stopniowe wysuwanie się kart z gniazd płyty tylnej, co prowadzi do błędów w przesyłaniu danych. Fabrycznie formowane zatrzaski mechaniczne blokują front modułu w sztywnej ramie, gwarantując stały, odporny na wibracje kontakt elektryczny.
