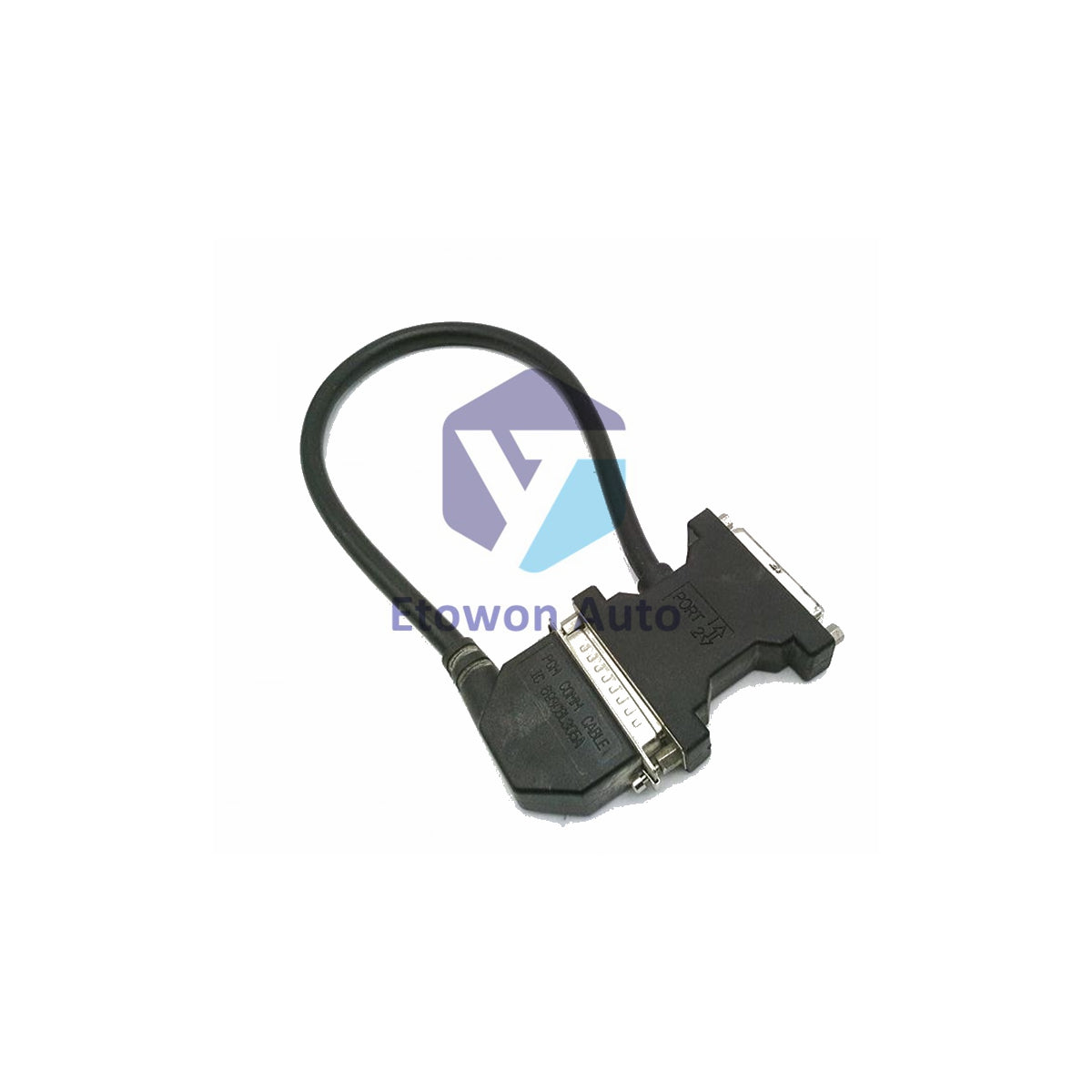

Kabel zasilający GE Fanuc IC697CBL700 Series 90-70

Przegląd produktu

IC697CBL700 to wytrzymały przedłużacz zasilania o długości 1,5 metra (59 cali) zaprojektowany dla architektury programowalnego sterownika logicznego (PLC) GE Fanuc Series 90-70. Ważący 0,3 kg, o elastycznym profilu o średnicy 6,5 mm, ten zestaw połączeniowy łączy podstawowe i dodatkowe szafy rozszerzeń. Dostarcza stabilne zasilanie 5V DC oraz krytyczne sygnały sterujące bezpośrednio między płytami tylnego panelu szaf, umożliwiając spójną konfigurację wejść/wyjść w wielu szafach oraz zrównoważony rozkład mocy w złożonych systemach automatyki przemysłowej.

Główne zalety techniczne

• Szczegółowa analiza sufiksów:
  • IC697: Oznacza natywną kompatybilność z flagowym modułowym ekosystemem sprzętowym GE Fanuc Series 90-70.
  • CBL: Oznacza wysokiej niezawodności przemysłowe zestawy kabli interfejsowych.
  • 700: Określa funkcję sufiksu dla przedłużenia zasilania 5V i synchronizacji logiki wielu szaf.
• Zrównoważona architektura zasilania: Zaprojektowany do bezpiecznego przenoszenia maksymalnego prądu 5A, umożliwiając czysty rozdział mocy do 100W na szafie podstawowej i maksymalnie 55W na dodatkowej szafie rozszerzeń.
• Wysokiej jakości styki sygnałowe: Wyposażony w solidny 9-pinowy złącze typu D z pozłacanymi stykami, eliminującymi utlenianie, opór styków i przerywane błędy komunikacji w środowiskach wibracyjnych.
• Integralność przewodów przemysłowych: Wewnętrzne okablowanie wykorzystuje cynowane przewody miedziane 22AWG z izolacją PVC o specjalnym certyfikacie UL 62, zapewniającą doskonałą odporność na degradację chemiczną.

Specyfikacje techniczne

Instrukcja instalacji i konserwacji

Mocowanie mechaniczne i moment dokręcania

Aby uzyskać szczelne na olej i odporne na wibracje połączenie, zablokuj 9-pinowe złącza typu D za pomocą 4 wbudowanych śrub montażowych M2.5. Użyj precyzyjnego śrubokręta dynamometrycznego, aby dokręcić elementy z momentem od 0,8 N·m do 1,2 N·m. Unikaj nadmiernego dokręcania, aby nie uszkodzić obudowy D-sub.

Promień gięcia i ograniczenia siły ciągnięcia

Zachowaj minimalny statyczny promień gięcia 50 mm na całej długości izolacji PVC o średnicy 6,5 mm. Ostro zagięte odcinki mogą przerwać lub zmęczyć wewnętrzne przewody miedziane 22AWG. Podczas prowadzenia kabla przez korytka kablowe w szafie, nie przekraczaj siły ciągnięcia 10N, aby chronić wewnętrzne złącza zaciskowe.

Interfejs ekranowania fizycznego

Kabel posiada przezroczystą płytkę z poliwęglanu nad punktami połączeń, chroniącą przed zanieczyszczeniami i uszkodzeniami mechanicznymi. Przy prowadzeniu przewodów w pobliżu urządzeń sterowania silnikami wysokiego napięcia, uziem ekranowanie wewnętrzne, aby zminimalizować przesłuchy elektromagnetyczne i utrzymać 99% integralności sygnału.

Zalety inżynieryjne

• Minimalizacja awarii sprzętu: Przesyła linię sterującą statusu ACFAIL, która aktywuje się w ciągu 15 ms od spadku zasilania, umożliwiając uporządkowane procedury zapisu pamięci PLC przed utratą zasilania.
• Synchronizowane uruchamianie zimne: Zawiera linię polecenia sprzętowego SYSRESET, utrzymującą magistralę rozszerzeń w bezpiecznym stanie resetu przez 200 ms (tolerancja ±5 ms) po uruchomieniu, co pozwala na stabilizację.
• Rozszerzona kompatybilność modułów: Umożliwia gniazdom drugorzędnym zasilanie starszych modułów automatyki IC697 12V, maksymalizując wykorzystanie istniejącego sprzętu.
• Wysoka odporność na przechowywanie: Zaprojektowany do długotrwałego magazynowania przemysłowego w szerokim zakresie temperatur od -20°C do +70°C oraz wilgotności względnej 5% do 90% bez kondensacji.

Najczęściej zadawane pytania techniczne

P1: Co się stanie, jeśli temperatura otoczenia panelu lokalnego przekroczy 35°C?
O1: Profil termiczny kabla wymaga obniżenia mocy o 0,5W/°C dla temperatur powyżej 35°C do maksymalnego progu 50°C. Zapewnij odpowiednie chłodzenie lub wentylację panelu, jeśli szafa pracuje blisko tych wysokich wartości.

P2: Czy mogę połączyć dwa kable IC697CBL700, aby wydłużyć odległość do 3,0 metrów?
O2: Łączenie kabli jest zdecydowanie odradzane. Szyna 5V DC jest bardzo wrażliwa na straty rezystancji linii. Wydłużenie kabla poza fabrycznie skalibrowaną długość 1,5 m powoduje spadek napięcia, co może uruchomić ogranicznik bezpieczeństwa 5,5V lub spowodować zaniki zasilania w szafie rozszerzeń.

P3: Jak kabel chroni płytę tylnego panelu Series 90-70 przed zwarciami?
O3: Zestaw zawiera szybki bezpiecznik 10A oraz aktywny obwód ogranicznika przepięć, który zaciska wejścia przy 5,5V, pochłaniając niszczące skoki napięcia zanim uszkodzą moduły I/O w szafie rozszerzeń.
