3ABD64606841

ABB 3ABD64606841 RAIO-01 Analog I/O Extension Module ACS800

Na stanie (21 sztuk), gotowe do wysyłki

  • Manufacturer: ABB

  • Product No.: 3ABD64606841

  • Product Type: I/O Extension Module

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Product Overview

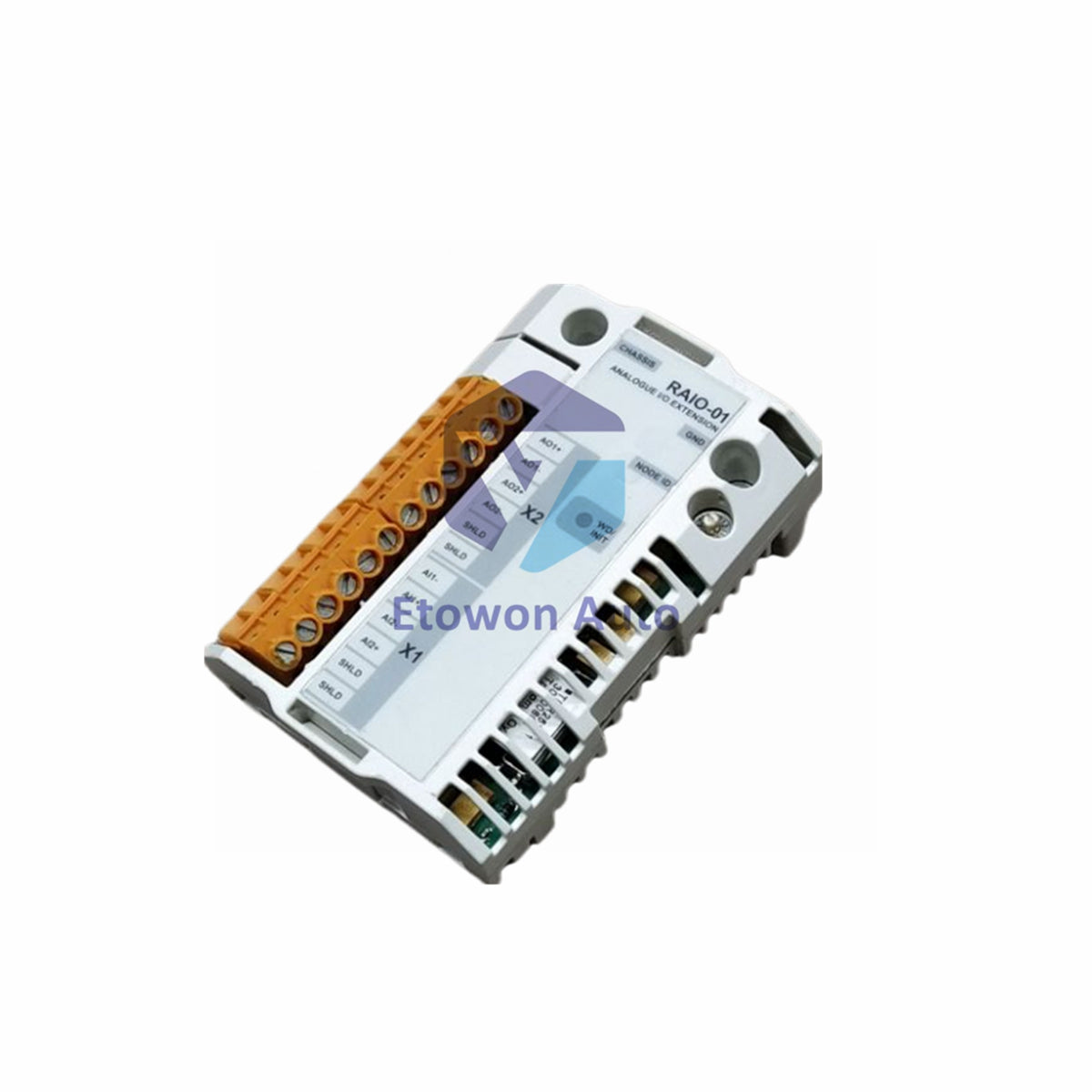

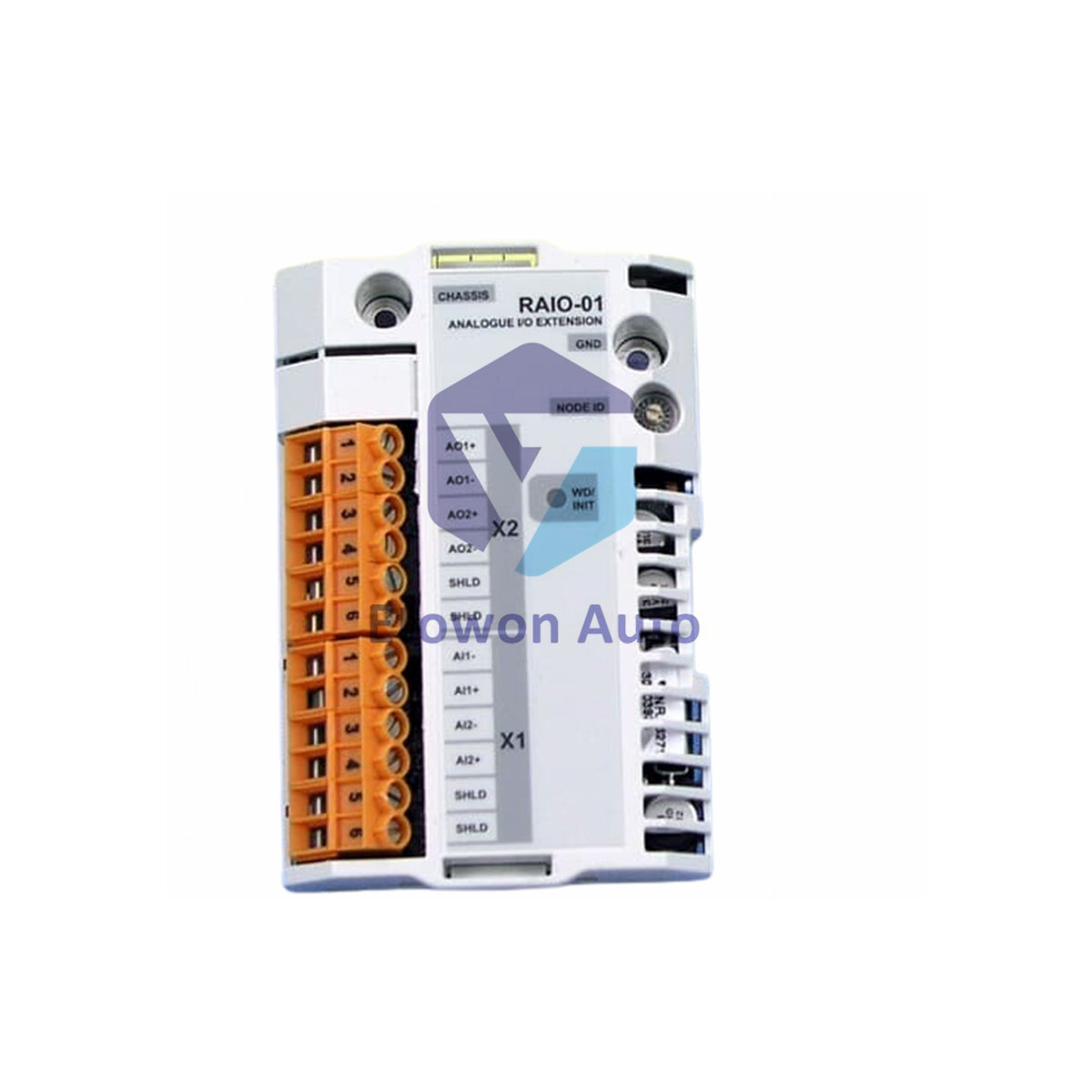

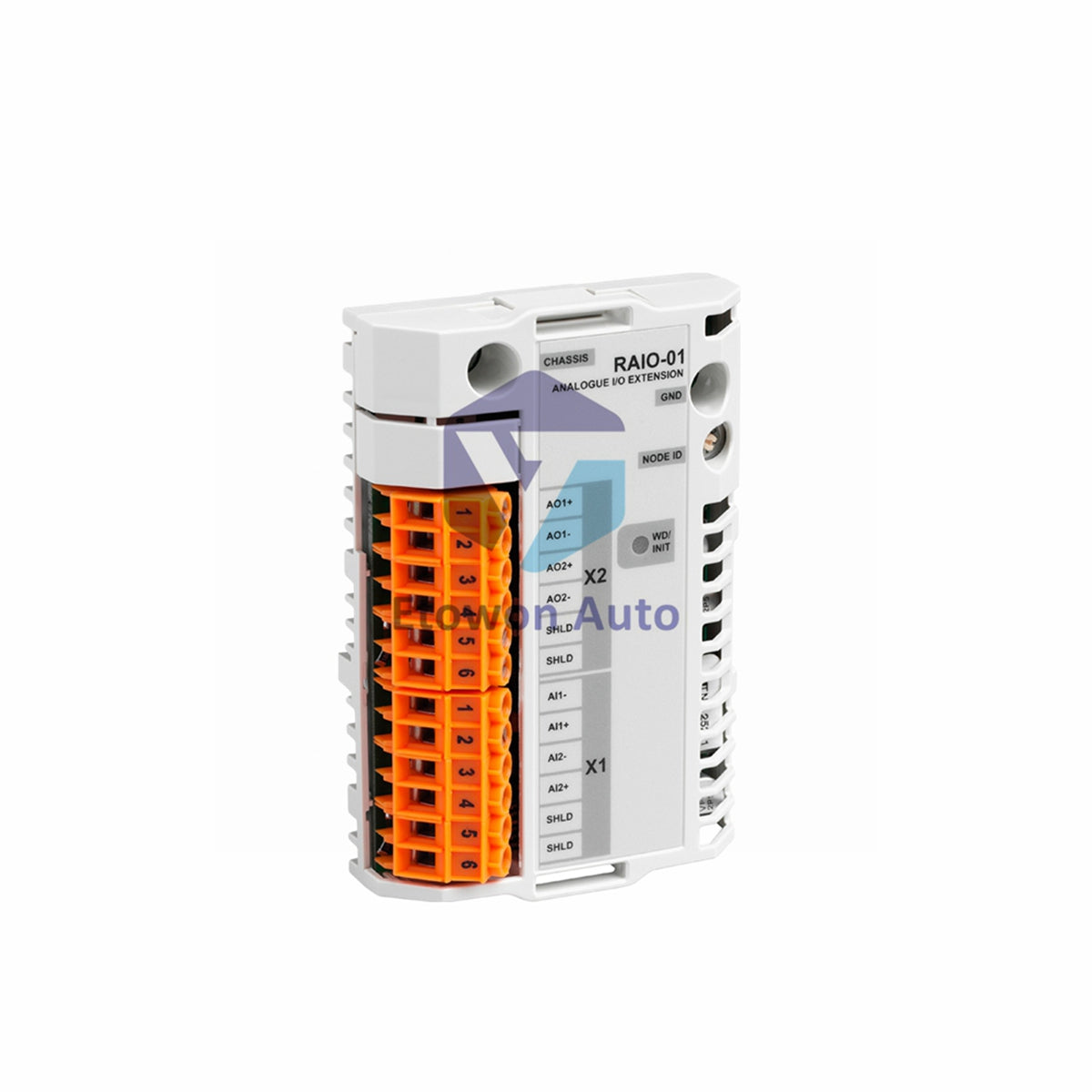

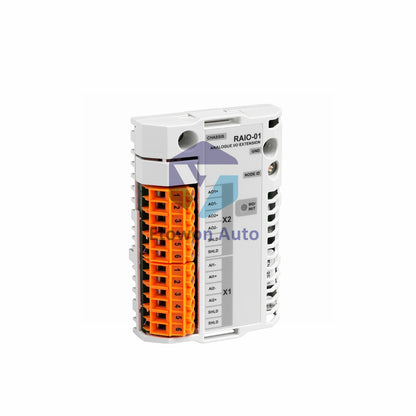

The 3ABD64606841 (ordering code for RAIO-01) is a high-precision analog I/O extension module manufactured by ABB for ACS800 series variable frequency drives. Designed for direct attachment to the RMIO control board or remote panel mounting via an AIMA-01 adapter, this option module expands drive functionality with galvanically isolated bipolar and unipolar analog inputs and unipolar current outputs. Weighing approximately 0.35 kg (350 g / 0.77 lbs), the 3ABD64606841 is supplied brand new in original factory packaging with a 12-month warranty, offering reliable signal processing across an estimated 100,000-hour operational service life.

Core Technical Advantages

  • Galvanic Isolation Protection: Complete galvanic isolation between inputs, outputs, and carrier boards provides 48 V RMS continuous isolation to eliminate ground loop noise.
  • Flexible Hardware Configuration: On-board DIP switches allow field selection between bipolar (±0/4–20 mA, ±0/2–10 V, ±0–2 V) and unipolar (0/4–20 mA) operating modes.
  • 12-Bit Analog Precision: Delivers 12-bit output resolution with 0.024% precision and ±0.5% full-scale accuracy at 25 °C for precise drive feedback loops.
  • Versatile Mounting Architecture: Installs directly into an RMIO board option slot or operates remotely via an AIMA-01 extension adapter over optical links.

Technical Specifications

Parameter Specification Details
Manufacturer / Brand ABB
Ordering Code / Part Number 3ABD64606841 (RAIO-01)
Module Type Analog I/O Extension Module
Mounting Configuration RMIO Control Board Option Slot / AIMA-01 Adapter
Analog Input Signal Options Bipolar (±0[4]–20 mA, ±0[2]–10 V, ±0–2 V) | Unipolar (0[4]–20 mA)
Analog Output Signal Type Unipolar Current Output
Input Impedance 100 Ω (Current) | 200 kΩ (Voltage)
Output Resolution & Accuracy 12-bit (0.024% resolution) | ±0.5% Full Scale at 25 °C
Power Consumption 100 mA @ 5 V DC | 120 mA @ 24 V DC
Net Assembly Weight Approx. 0.35 kg (350 g / 0.77 lbs)
Galvanic Isolation Rating 48 V RMS continuous | 100 V peak | 1.5 kV AC chassis test
Operating Environment -20 °C to +60 °C | IP20 Protection Rating

Engineering Installation & Guidelines

  • DIP Switch Configuration: Pre-set DIP switches on the circuit board to match the desired analog signal standard (current vs. voltage and unipolar vs. bipolar) prior to installation.
  • Node ID Setting: When connecting the 3ABD64606841 through an AIMA-01 adapter, set the rotary switch to a unique Node ID between 1 and 15.
  • Static Precaution: Handle the module using anti-static procedures and proper wrist grounding to safeguard sensitive surface-mount CMOS components.

Why Choose This Model

  • High Noise Immunity: Full galvanic isolation safeguards signal integrity against severe electrical noise in drive environments.
  • Long Service Life: Built with high-grade industrial components rated for 100,000 continuous operating hours.
  • Thermal Stability: Features a low temperature coefficient of ±100 ppm/°C across full operating limits.

Technical FAQs

Q1: What is the relationship between part number 3ABD64606841 and RAIO-01?
A1: 3ABD64606841 is the official ABB ordering part number for the RAIO-01 analog I/O module.

Q2: How is the 3ABD64606841 module physically mounted?
A2: It plugs into an RMIO control board option slot or mounts remotely via an AIMA-01 adapter.

Q3: What are the dimensions and weight of this module?
A3: Measures 16.5 x 11.5 cm and weighs approximately 0.35 kg (0.77 lbs).
