3500/22M-01-01-01

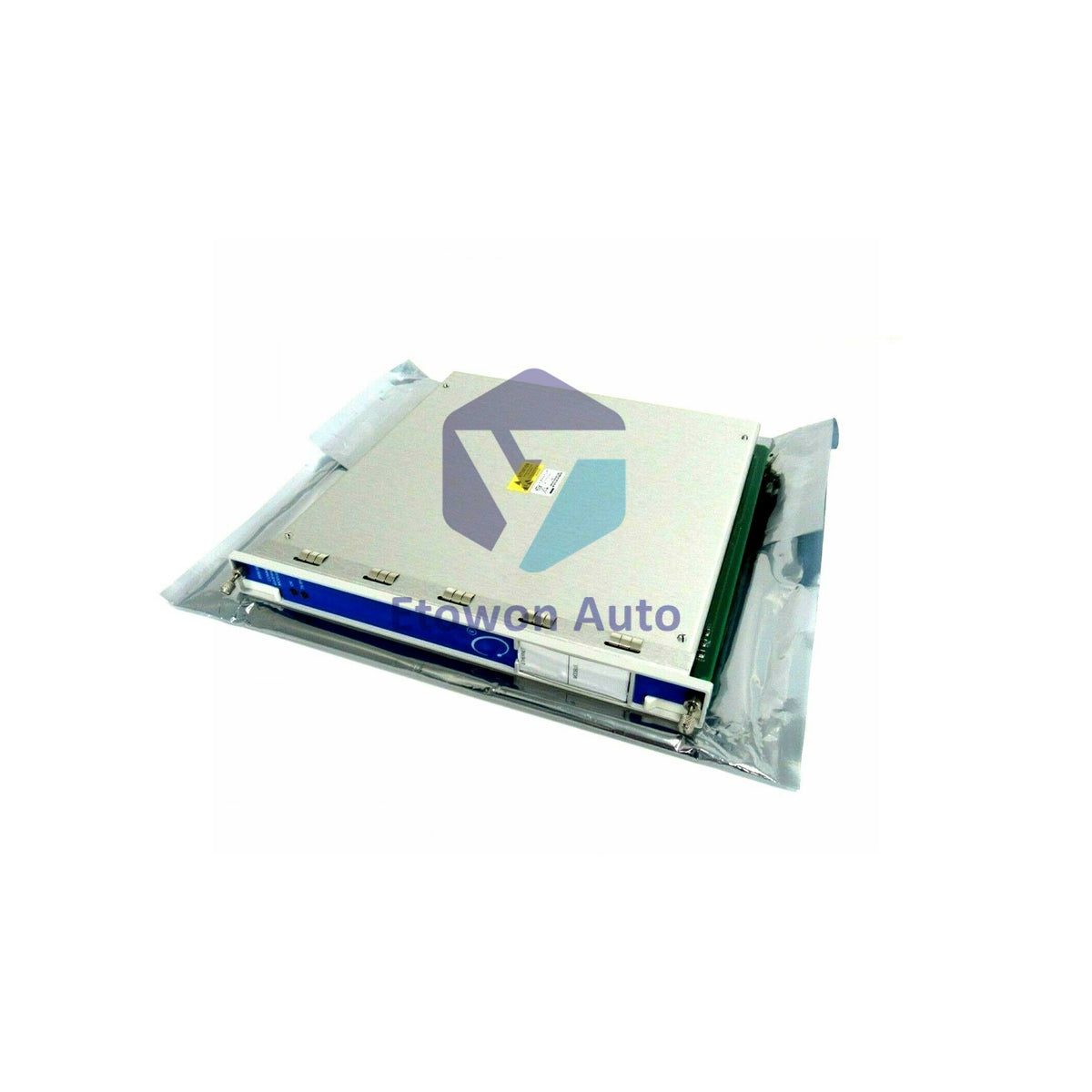

3500/22M-01-01-01 TDI Module Ethernet - Bently Nevada

Na stanie (15 sztuk), gotowe do wysyłki

  • Manufacturer: Bently Nevada

  • Product No.: 3500/22M-01-01-01

  • Product Type: Transient Data Interface Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 910g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Bently Nevada 3500-22M-01-01-01 Transient Data Interface Module

Product Overview

Bently Nevada 3500-22M-01-01-01 is a Transient Data Interface module for 3500 monitoring systems. It combines rack interface functions with data collection capability. Provides Ethernet connectivity via 10Base-T or 100Base-TX. Collects steady state and transient dynamic data from M series monitors. Resides in Slot 1 adjacent to power supplies.

Model Number Decoder

Position Code Meaning
A 01 Standard TDI for monitoring applications
B 01 10Base-T/100Base-TX Ethernet I/O
C 01 CSA/NRTL/C Class 1 Division 2

Technical Specifications

Parameter Value
Brand Bently Nevada
Model 3500-22M-01-01-01
Type Transient Data Interface Module
Power Consumption 10.5 W
Ethernet I/O 10Base-T / 100Base-TX autosensing
USB Port USB-B (5m cable max)
OK Relay Rating 5A @ 24V DC / 120V AC
Module Dimensions H x W x D 241.3 x 24.4 x 241.8 mm
Module Weight 0.91 kg
I/O Module Weight 0.20 kg
Operating Temperature 30°C to +65°C
Storage Temperature 40°C to +85°C
Humidity 95% non condensing
Battery Life Powered 38 years @ 50°C
Battery Life Unpowered 12 years @ 50°C

Installation

Install TDI module in Slot 1 of 3500 rack. Insert I/O module in rear slot directly behind TDI. Set rack address using front panel switch. Connect Ethernet cable to RJ-45 port. USB port for local configuration. Use shielded Category 5 cable for Ethernet. Maximum cable length 100 meters.

Wiring

System contacts are dry contact to common. Trip Multiply input uses <1mA. Alarm Inhibit input uses <1mA. Rack Reset input uses <1mA. OK Relay is normally energized. Connect Signal Common to single point instrument ground using 2-pin connector. Slide PIM switch to "HP" position when grounding Signal Common.

FAQ

Q1: What is the upgrade sequence from RIM to TDI?
A1: Remove RIM first. Remove RIM I/O. Insert TDI I/O. Insert TDI. Leaving RIM I/O installed will damage new TDI.

Q2: What is the maximum Ethernet cable length?
A2: 100 meters (328 feet) for 10Base-T/100Base-TX using Category 5 shielded cable. USB cable max is 5 meters.

Q3: What data collection modes are supported?
A3: Static data capture is standard. Dynamic and transient data require Channel Enabling Disk. Supports 48 channels of waveform collection with user configurable sampling rates.

Download

Access Detailed Product Specifications PDF
