330130-070-00-00 Bently Nevada 7m standardowy kabel zbliżeniowy

Przegląd produktu

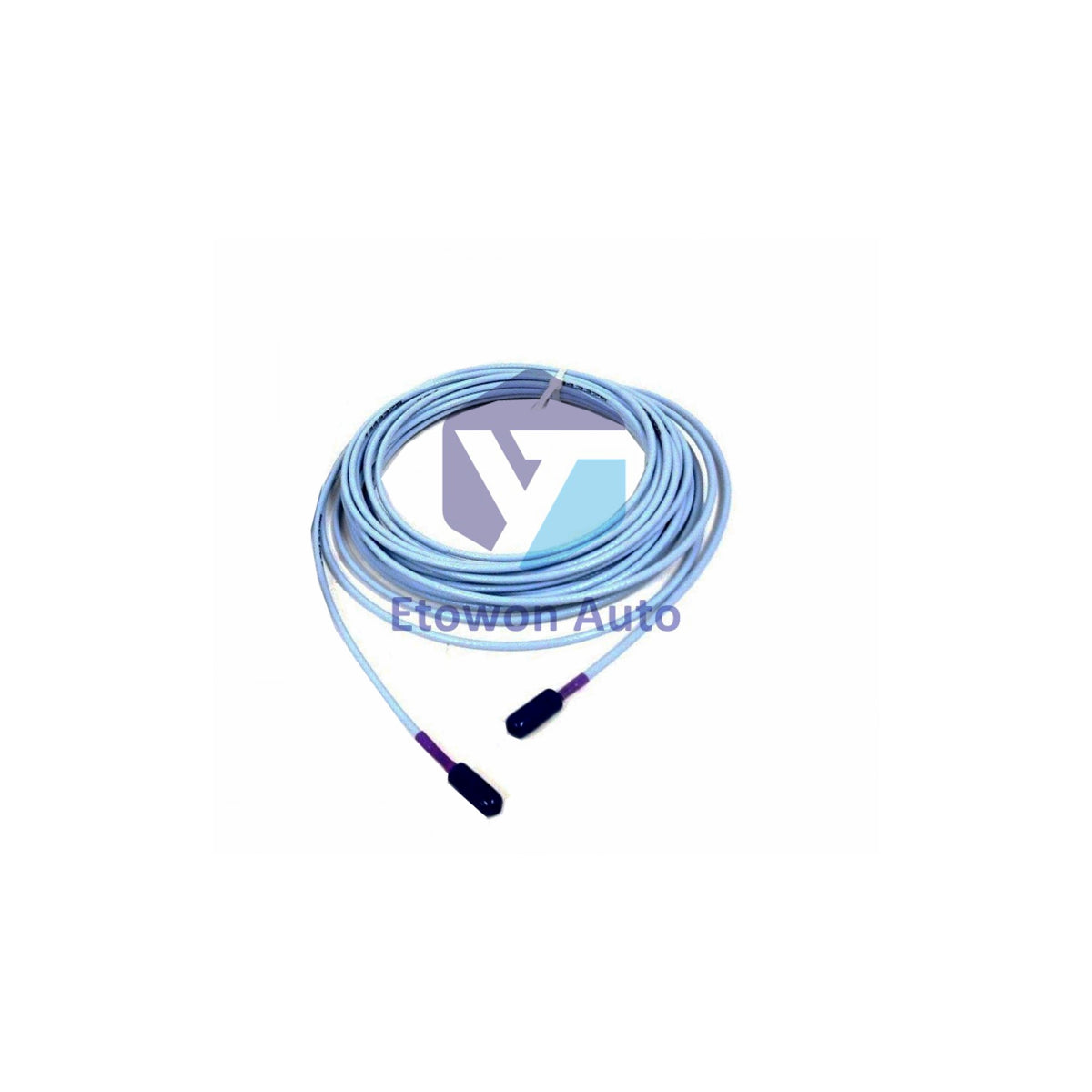

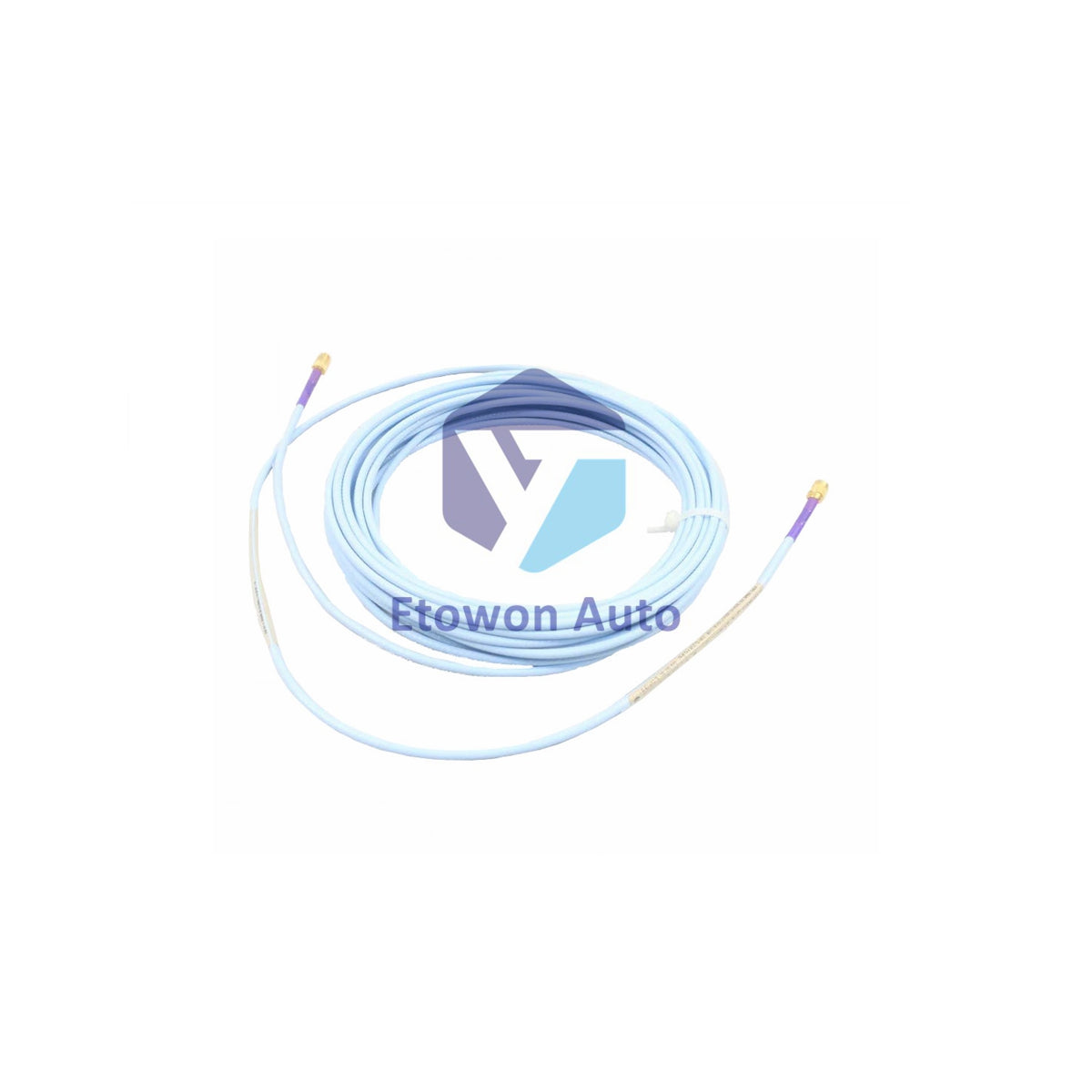

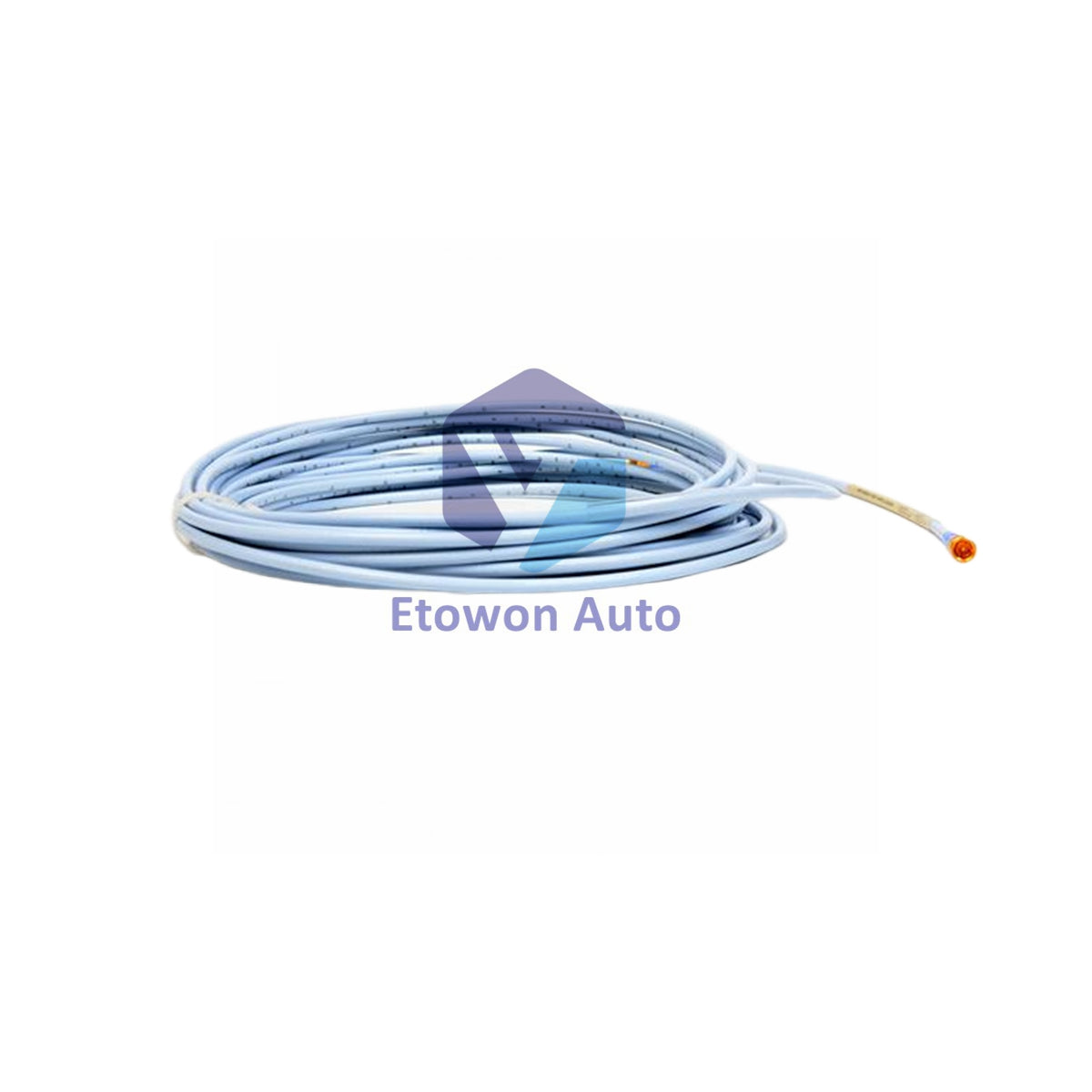

The 330130-070-00-00 to oryginalny standardowy kabel przedłużający o długości 7,0 metra zaprojektowany dla systemu Bently Nevada 3300 XL 8mm Proximity Transducer. Ważący lekko 34 g/m, o łącznej masie netto 0,204 kg, ten wysokowydajny kabel koncentryczny przesyła krytyczne sygnały częstotliwości prądów wirowych z czujników zbliżeniowych do czujników Proximitor bez utraty sygnału. Stanowi kluczowe ogniwo w systemach ciągłej ochrony maszyn, monitorując drgania wału, pozycję promieniową i prędkość na głównych urządzeniach przemysłowych, w tym turbinach energetycznych, stacjach sprężarek i dużych zespołach silnikowych.

Główne zalety techniczne

• Szczegółowa analiza logiki sufiksów:
  • -070: Ustawia precyzyjną fizyczną i elektryczną długość pętli 7,0 metrów (22,9 stopy).
  • -00 (pierwszy): Konfiguruje standardowy, lekki profil kabla koncentrycznego bez pancerza metalowego, utrzymując niską wagę.
  • -00 (drugi): Określa niezatwierdzoną, uniwersalną konstrukcję sprzętową, gdzie nie są wymagane specjalistyczne zatwierdzenia agencji dla stref zagrożenia.
• Dopasowana impedancja 50 omów: Zaprojektowana tak, aby eliminować odbicia sygnału i dryf kalibracji bazowej w całym zakresie pomiarowym 2 mm (80 mils).
• Uproszczone prowadzenie kabla: Konstrukcja nieopancerzona znacznie zmniejsza wagę i przekrój, co czyni ją idealną do czystych instalacji wewnątrz dedykowanych przewodów panelowych lub puszek rozgałęźnych.
• Patentowane ulepszenia konstrukcyjne: W pełni kompatybilne ze standardami Bently Nevada CableLoc i TipLoc o wysokiej wytrzymałości, zapewniającymi dużą siłę wyciągania i integralność mechaniczną na złączach.

Specyfikacje techniczne

Instrukcja instalacji i konserwacji

Bezpieczne zasilanie i izolacja

Zawsze upewnij się, że zasilanie do szafy monitorującej jest całkowicie odłączone przed podłączeniem lub odłączeniem kabla przedłużającego. Obsługa aktywnych interfejsów koncentrycznych czujników zbliżeniowych może powodować skoki napięcia, co grozi uszkodzeniem wrażliwych obwodów Proximitor w pętli.

Zarządzanie promieniem gięcia

Unikaj tworzenia ostrych zagięć pod kątem 90 stopni lub ciasnego upakowania kabla. Zachowaj minimalny statyczny promień gięcia, aby chronić wewnętrzne dielektryczne jądro przed zgnieceniem, co mogłoby zmienić pojemność kabla i spowodować fałszywe odczyty drgań.

Odciążenie naprężeń i prowadzenie środowiskowe

Stosuj odpowiednie zaciski odciążające naprężenia mechaniczne przy wejściach przewodów, aby zapobiec naprężeniom ciągnącym na połączeniach zaciskowych. Prowadź standardową powłokę z dala od źródeł wysokiej temperatury i unikaj obszarów narażonych na ciężki olej turbinowy, chyba że na złączach sond zamontowane są sztywne, szczelne osłony odporne na olej.

Zalety inżynieryjne

• Uniwersalne dopasowanie systemu: Integruje się bezpośrednio ze wszystkimi standardowymi czujnikami zbliżeniowymi 3300 XL 8 mm, nadajnikami i szafami monitoringu drgań TSI bez konieczności przeliczania.
• Stabilny profil temperaturowy: Zaprojektowany tak, aby utrzymać ścisłe tolerancje elektryczne w szerokim przemysłowym zakresie temperatur od -40°C do +120°C, unikając dryfu danych spowodowanego temperaturą.
• Zmniejszony profil obciążenia konstrukcyjnego: Ważący tylko 0,204 kg na całej długości 7 metrów, ten nieopancerzony profil powłoki minimalizuje mechaniczne naprężenia i zmęczenie zawieszenia na szynach połączeniowych skrzynki przyłączeniowej.

Najczęściej zadawane pytania techniczne

Q1: Co oznacza podwójny sufiks "-00-00" w tym modelu?
A1: Pierwsze "00" oznacza standardową, nieopancerzoną powłokę kabla. Drugie "00" oznacza standardową wersję komercyjną, która pomija opcjonalne certyfikaty do stref zagrożonych wybuchem (takie jak ATEX/IECEx) dla ekonomicznego zastosowania w miejscach niezagrożonych wybuchem.

Q2: Czy mogę przeciąć lub połączyć ten kabel o długości 7,0 m, jeśli jest za długi do mojego układu?
A2: Nie. Instrumentacja zbliżeniowa Bently Nevada opiera się na stałej, wstępnie skalibrowanej całkowitej długości systemu (zazwyczaj 5,0 m lub 9,0 m). Przecięcie kabla trwale zmienia opór elektryczny i pojemność, co powoduje utratę kalibracji systemu przetwornika.

Q3: Do czego służą dołączone osłony złączy?
A3: Dołączone osłony izolują punkt połączenia koncentrycznego między przewodem sondy a kablem przedłużającym. Chronią interfejs przed mechanicznymi siłami ciągnącymi, przedostawaniem się kurzu oraz przypadkowym kontaktem z masą wewnątrz obudów maszyn.
