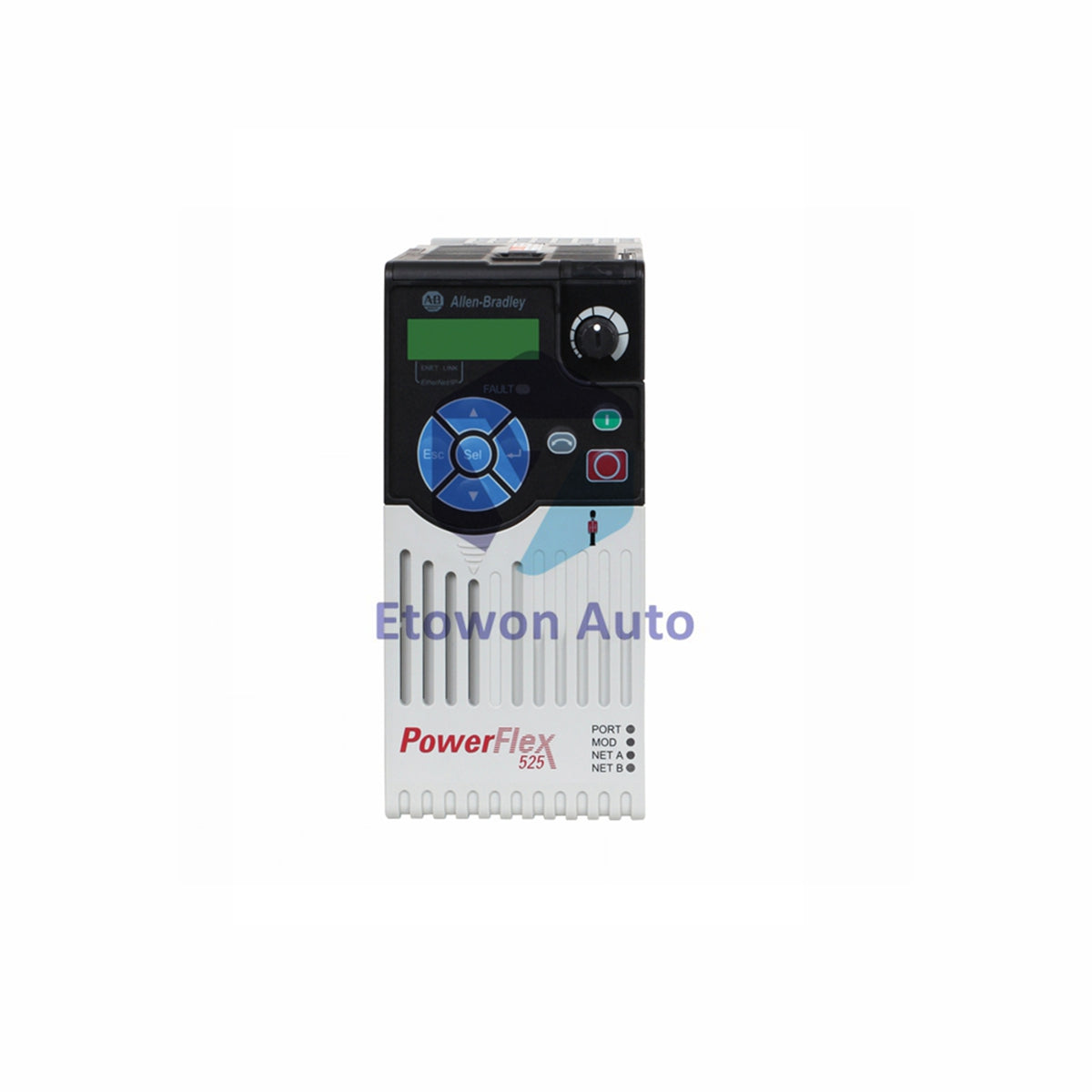

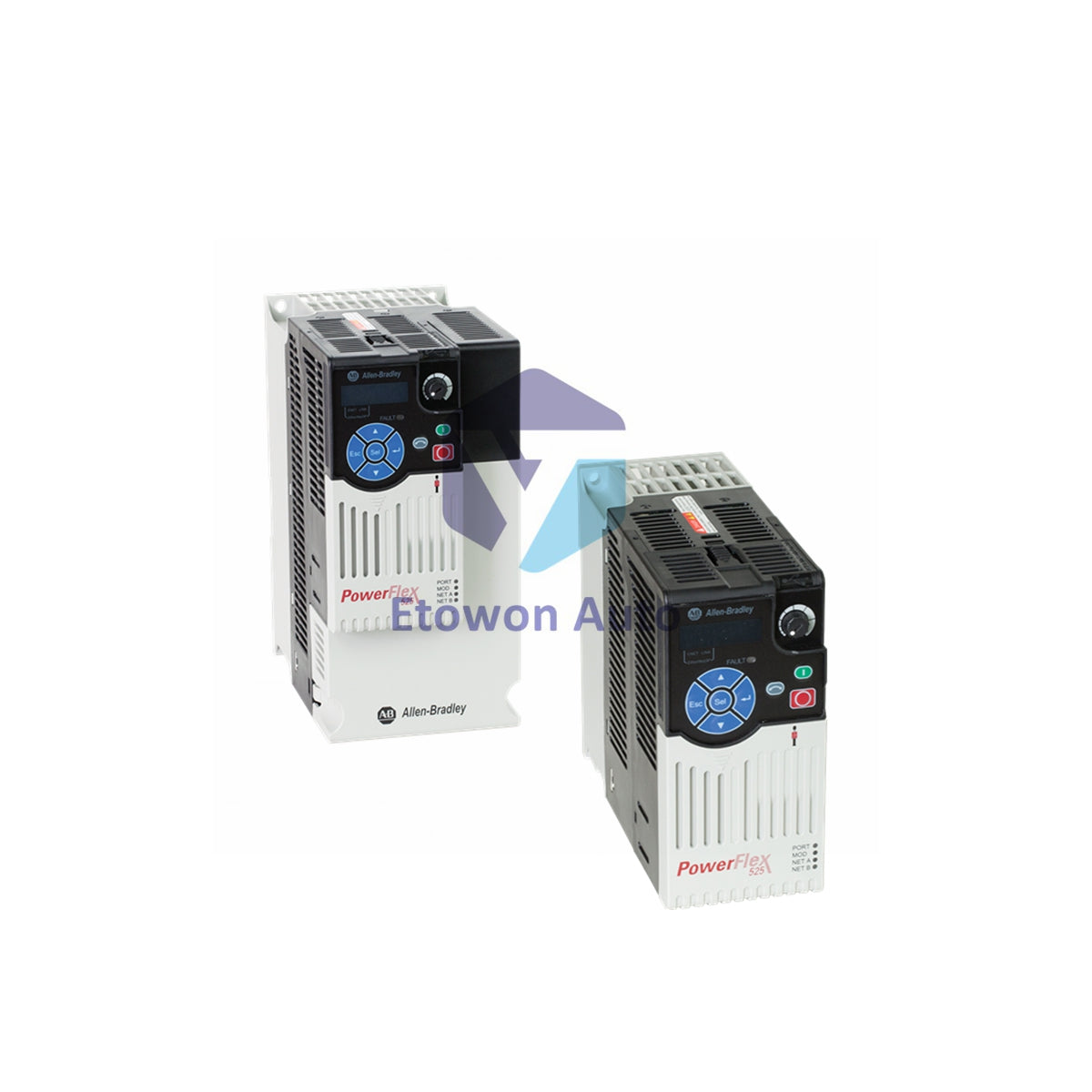

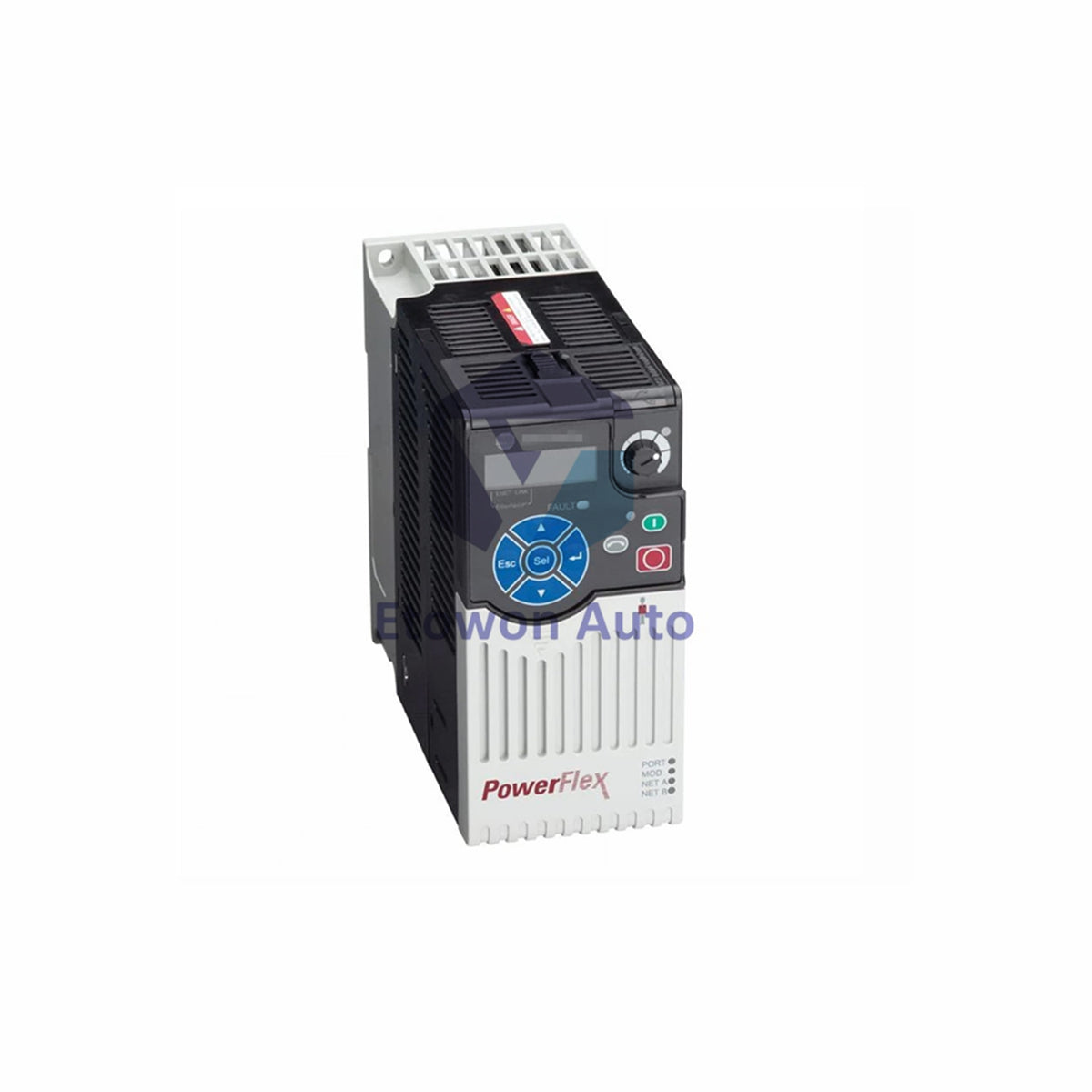

25B-D1P4N114 Allen-Bradley PowerFlex 525 Falownik AC 0,4 kW 1,4 A

Przegląd produktu

25B-D1P4N114 to wszechstronny i kompaktowy przemiennik częstotliwości PowerFlex 525, zaprojektowany przez Allen-Bradley, zapewniający zaawansowaną kontrolę silników w zastosowaniach przemysłowych. Dostarczając moc wyjściową 0,5 HP (0,4 kW), ten falownik jest zoptymalizowany do systemów 3-fazowych 480V i charakteryzuje się prądem wyjściowym 1,4 A. Seria PowerFlex 525 jest znana z modułowej konstrukcji oraz wbudowanej komunikacji Ethernet/IP, co ułatwia integrację i zwiększa widoczność danych. Przy wadze 1,57 kg i wsparciu montażu bez odstępów, ten moduł jest idealnym wyborem do paneli sterowniczych o ograniczonej przestrzeni, wymagających wysokowydajnej kontroli prędkości i momentu obrotowego.

Konfiguracja techniczna

Główne zalety technologii

25B-D1P4N114 obsługuje wiele trybów sterowania, w tym Volty na Hertza (V/Hz), bezczujnikowe sterowanie wektorowe oraz zamkniętą pętlę prędkości. Ta elastyczność pozwala na precyzyjne sterowanie zarówno standardowymi silnikami indukcyjnymi, jak i silnikami z magnesami trwałymi.

Bezpieczeństwo i efektywność są kluczowymi elementami jego architektury. Moduł zawiera wbudowaną funkcję Safe-Torque-Off (STO), certyfikowaną na poziomie SIL2/PLd, która chroni personel i sprzęt bez odłączania zasilania całego falownika. Dodatkowo, zintegrowana technologia PointStop™ zapewnia stałe pozycje zatrzymania silnika bez potrzeby stosowania zewnętrznego enkodera w prostych zadaniach pozycjonowania.

Specyfikacje techniczne

Instrukcja instalacji

Modułowa konfiguracja sprzętu

PowerFlex 525 wykorzystuje unikalną modułową konstrukcję. Można odłączyć moduł sterujący od modułu mocy, co ułatwia jednoczesne okablowanie i konfigurację oprogramowania. Ta funkcja znacznie skraca czas uruchomienia i pozwala na szybszą wymianę sprzętu podczas konserwacji.

Montaż i chłodzenie

25B-D1P4N114 obsługuje montaż bez odstępów, co oznacza, że wiele falowników można instalować obok siebie bez przerw, oszczędzając miejsce na szynie. Należy zapewnić, aby temperatura otoczenia mieściła się w określonym zakresie oraz aby przepływ powietrza wentylatora nie był blokowany. Przy montażu na szynie DIN należy upewnić się, że szyna jest solidnie uziemiona do tylnej płyty panelu.

Zalety inżynieryjne

25B-D1P4N114 oferuje wysoką liczbę wejść/wyjść jak na swoje rozmiary, posiadając 7 wejść cyfrowych i 2 wejścia analogowe. Ta duża gęstość pozwala falownikowi obsługiwać złożoną lokalną logikę bez konieczności stosowania zewnętrznego sterownika PLC w niektórych przypadkach. Ponadto wbudowany port Ethernet/IP umożliwia bezproblemową integrację z środowiskiem Studio 5000 Logix Designer®, pozwalając na szybkie konfigurowanie parametrów za pomocą profili Add-On (AOP) oraz uproszczone rozwiązywanie problemów dzięki diagnostyce w czasie rzeczywistym.

Najczęściej zadawane pytania techniczne

P1: Czy ten falownik wymaga dodatkowej karty komunikacyjnej do łączności Ethernet?
O1: Nie. PowerFlex 525 25B-D1P4N114 posiada w standardzie wbudowany port Ethernet/IP, umożliwiający szybkie sieciowanie i topologie DLR (Device Level Ring).

P2: Jakie są korzyści z funkcji Safe-Torque-Off (STO)?
O2: STO pozwala falownikowi pozostać pod napięciem, jednocześnie wyłączając zasilanie silnika. Umożliwia to szybsze ponowne uruchomienie systemu po zdarzeniu bezpieczeństwa w porównaniu do tradycyjnych metod odłączania głównego stycznika.

P3: Jak wykonać kopię zapasową konfiguracji falownika?
O3: Można użyć funkcji programowania MainsFree™ przez standardowe połączenie USB z komputerem lub przesyłać parametry bezpośrednio przez sieć Ethernet/IP za pomocą oprogramowania Studio 5000.
