22D-D6P0F104

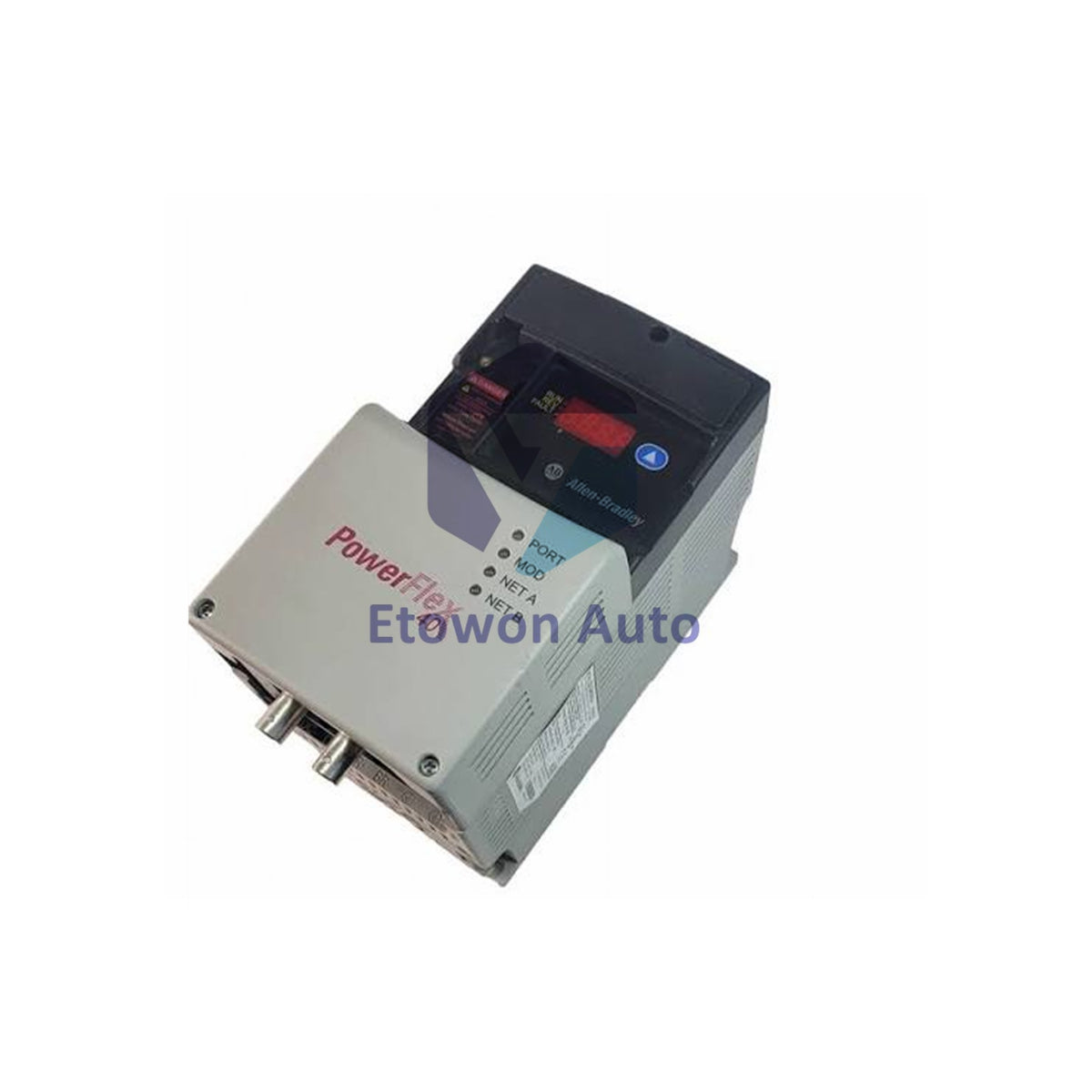

22D-D6P0F104 Allen-Bradley PowerFlex 40P VFD 2.2kW Flange Mount

Na stanie (12 sztuk), gotowe do wysyłki

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-D6P0F104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2300g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

Allen-Bradley 22D-D6P0F104 PowerFlex 40P AC Drive

Product Overview

Allen-Bradley 22D-D6P0F104 is a PowerFlex 40P adjustable frequency AC drive. It delivers 3HP (2.2kW) output power at 6.0A. Operates on 480V AC 3 phase input. Flange mount IP20 enclosure with integral display and RS485 communication. Features sensorless vector control, autotune, and configurable closed-loop position control.

Catalog Number Decoder

Position Code Meaning
1 3 22D PowerFlex 40P
4 D 480V AC 3 Phase
5 6P0 6.0A Output (2.2kW / 3HP)
6 F Flange Mount IP20
7 1 Display/Fault Reset HIM
8 0 No EMC Filter
9 4 Standard Version

Technical Specifications

Parameter Value
Brand Allen-Bradley / Rockwell Automation
Model 22D-D6P0F104
Series PowerFlex 40P
Output Power 3 HP (2.2 kW)
Output Current 6.0 A
Input Voltage 480V AC 3 Phase
Voltage Range 342 528V AC
Frequency 50 60 Hz
Enclosure Flange Mount IP20 (NEMA Open)
Control Type Sensorless Vector, V/Hz, Closed Loop
Display 4 digit LCD with LEDs
Communication RS485, Optional DeviceNet/EtherNet/IP
Frame Size B
Operating Temperature 0°C to +50°C
Storage Temperature 40°C to +85°C
Weight 2.3 kg (5.1 lbs)

Installation

Mount drive upright on flat vertical surface. Flange mount design allows heat sink to extend through panel opening. Use M4 (#8-32) mounting screws. Torque to 1.56 1.96 Nm. Ensure adequate airflow around heat sink. Ambient temperature not to exceed 50°C. Use copper wire only. Power terminals accept 5.3 mm² (10 AWG) max. Separate control wiring from power wiring by 0.3m minimum.

Wiring

Connect 3 phase input to R/L1, S/L2, T/L3. Connect motor to U/T1, V/T2, W/T3. Switch any two motor leads to change direction. Connect safety ground to PE terminal. Use shielded cable for motor leads exceeding 15m. RS485 shield connects to I/O Terminal 19 and ground. Remove MOV jumper for ungrounded distribution systems.

Features

Sensorless vector control provides excellent speed regulation and high torque across full speed range. Autotune adapts to individual motor characteristics. Closed loop encoder feedback for enhanced regulation and speed range. Position controller regulator mode. Integral PID functionality. Configurable pre-charge control for digital inputs. Supports DeviceNet, EtherNet/IP, PROFIBUS DP, ControlNet, and LonWorks. Bipolar analog input and configurable closed-loop controls for position or speed feedback.

FAQ

Q1: What is the difference between panel mount and flange mount?
A1: Flange mount allows heat sink to extend through panel opening for better heat dissipation. Panel mount sits entirely inside the enclosure with airflow restricted to internal volume.

Q2: Does this drive support encoder feedback?
A2: Yes. Closed loop encoder feedback is supported for enhanced speed regulation and position control. Encoder interface can source 5V or 12V power.

Q3: What communication protocols are supported?
A3: Standard RS485 (DSI) port. Optional communication cards available for DeviceNet, EtherNet/IP, PROFIBUS DP, ControlNet, and LonWorks.
