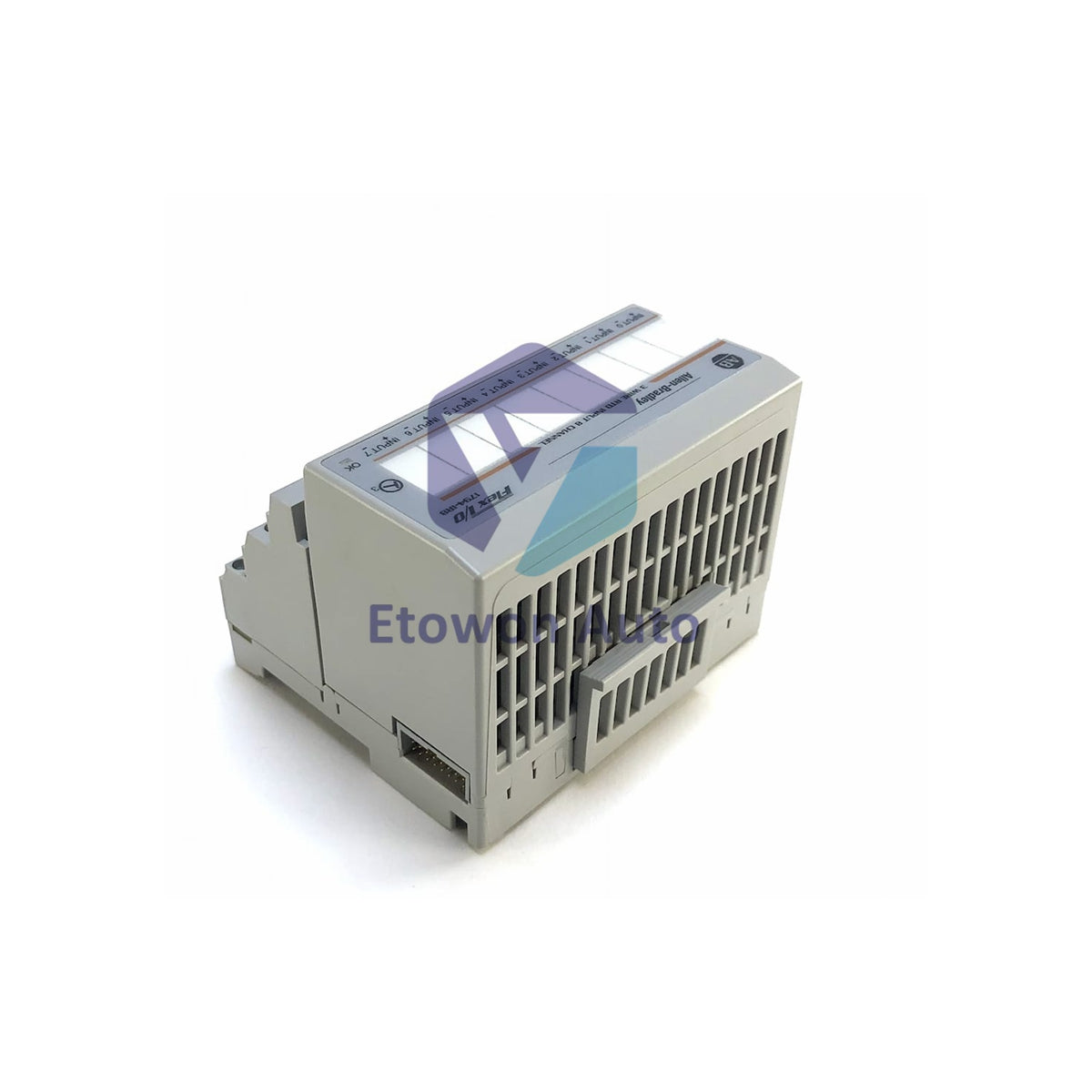

Moduł wejścia analogowego izolowanego 4-kanałowego Allen-Bradley Flex I/O 1794-IF4I

Przegląd produktu

Moduł 1794-IF4I to autentyczny, przemysłowy izolowany moduł wejścia analogowego w ramach referencyjnego systemu rozproszonej automatyki Flex I/O firmy Allen-Bradley. Zaprojektowany do monitorowania krytycznych sygnałów pomiarowych w środowiskach narażonych na silne zakłócenia elektryczne, moduł oferuje 4 niezależnie izolowane kanały wejściowe. Każdy kanał można indywidualnie skonfigurować do monitorowania wysokoprecyzyjnych pętli napięciowych (±10 V) lub prądowych (4 do 20 mA). Dzięki ultralekkiej, kompaktowej obudowie ważącej około 0,2 funta (ok. 90 gramów), ten moduł przemysłowy umożliwia przetwarzanie sygnałów bezpośrednio przy maszynach, eliminując długie, podatne na zakłócenia okablowanie do głównej szafy sterowniczej.

Główne zalety techniczne

• Galwaniczna izolacja kanał do kanału: Zapewnia solidną barierę izolacyjną 120 Voltów ciągłej izolacji między pętlami wejściowymi. Zapobiega to nieprzewidywalnym prądom pętli masy i zakłóceniom elektrycznym między kanałami, które mogłyby zakłócić precyzję pomiarów.
• Wysokiej klasy rozdzielczość 16-bitowa: Charakteryzuje się wyjątkową precyzją przetwarzania analogowo-cyfrowego, obsługując 16 bitów w zakresach unipolarnych oraz 15 bitów plus znak w zakresach bipolarnych. Zapewnia to ultra-precyzyjne kroki do 0,156 mV dla napięcia lub 0,320 μA na jednostkę cyfrową dla pętli prądowych.
• Wyjątkowa tłumienie szumów: Wyposażony w wysokiej klasy układy filtrujące zapewniające współczynnik tłumienia trybu wspólnego (CMRR) na poziomie 100 dB oraz standardowe tłumienie szumów 60 dB, stabilizując odczyty w pobliżu ciężkich napędów o zmiennej częstotliwości i wysokoprądowych rozdzielnic.

Specyfikacje techniczne

Instrukcja instalacji i okablowania w terenie

• Dopasowanie podstawy zaciskowej: Moduł 1794-IF4I nie zawiera wbudowanych śrub do bloku zaciskowego. Musi być sparowany z zatwierdzoną jednostką podstawy zaciskowej. Jest w pełni kompatybilny z konfiguracjami podstaw 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS oraz 1794-TBN.
• Okablowanie kanałów i optymalizacja reakcji: Podłącz pętle wejściowe starannie, dopasowując je do wybranego trybu parametru (zaciski napięciowe vs prądowe). Sprzęt oferuje szybki czas reakcji 10 ms; zawsze planuj wykonanie pętli PID sterownika i interwały skanowania diagnostycznego wokół tej prędkości próbkowania analogowego 10 ms.
• Kluczowy czas rozgrzewania systemu: Dla procesów wysokiej precyzji lub kalibracji pętli termicznych, pozwól modułowi 1794-IF4I na pełne 30 minut rozgrzewki elektrycznej po włączeniu zasilania. Zapewnia to całkowitą stabilizację wewnętrznych napięć odniesienia i punktów termicznych, gwarantując dokładność ±0,1%.

Macierz niezawodności inżynieryjnej

• Wytrzymałość mechaniczna na ciężkie warunki: Zaprojektowany do pracy w trudnych środowiskach. Moduł jest oceniony na wytrzymanie silnych wstrząsów fizycznych do 30g oraz ciągłych drgań fizycznych o natężeniu 5g do 500 Hz bez przemieszczenia wewnętrznych komponentów.
• Wygładzanie zasilania: Wewnętrzny filtr zasilania DC jest zaprojektowany do akceptowania wahań i zakłóceń elektrycznych w zakresie od 19,0 do 31,2V DC, bez problemu radząc sobie z do 5% tętnień AC na linii zasilania bez dryftu.

Najczęściej zadawane pytania techniczne

Q1: Jaka jest różnica operacyjna między zakresami rozdzielczości unipolarnym a bipolarnym?
A1: Konfiguracja unipolarna wykorzystuje pełną 16-bitową tablicę do rozróżniania sygnałów od zera do wartości dodatnich (takich jak 4-20mA lub 0-10V). Tryb bipolarny przypisuje 15 bitów do reprezentacji wartości sygnału, a 16. bit służy jako wskaźnik kierunku dodatniego/ujemnego, co pozwala na dokładne śledzenie zakresów zmiennych, takich jak $\pm10\text{V}$.

Q2: Dlaczego izolacja kanału jest tak ważna w porównaniu z modułami wejściowymi bez izolacji?
A2: Jednostki nieizolowane mają wspólną ścieżkę uziemienia elektrycznego w swoich obwodach wejściowych. Jeśli Twoje czujniki polowe są uziemione w różnych miejscach na terenie zakładu, drobne różnice potencjału uziemienia mogą tworzyć pętle masy. Moduł 1794-IF4I posiada ciągłą barierę galwaniczną 120V na każdym kanale, całkowicie blokując prądy pętli i chroniąc Twoje dane przed uszkodzeniem.

Q3: Czy moduł 1794-IF4I pobiera zasilanie czujników po stronie pola z Flexbus?
A3: Nie. Ścieżka Flexbus dostarcza wyłącznie 50 mA niskonapięciowego zasilania logicznego do obsługi interfejsu backplane. Zasilanie wymagane do sterowania obwodami analogowymi i przetwarzania pętli wejściowych musi być dostarczone zewnętrznie przez nominalne zaciski polowe 24V DC.
