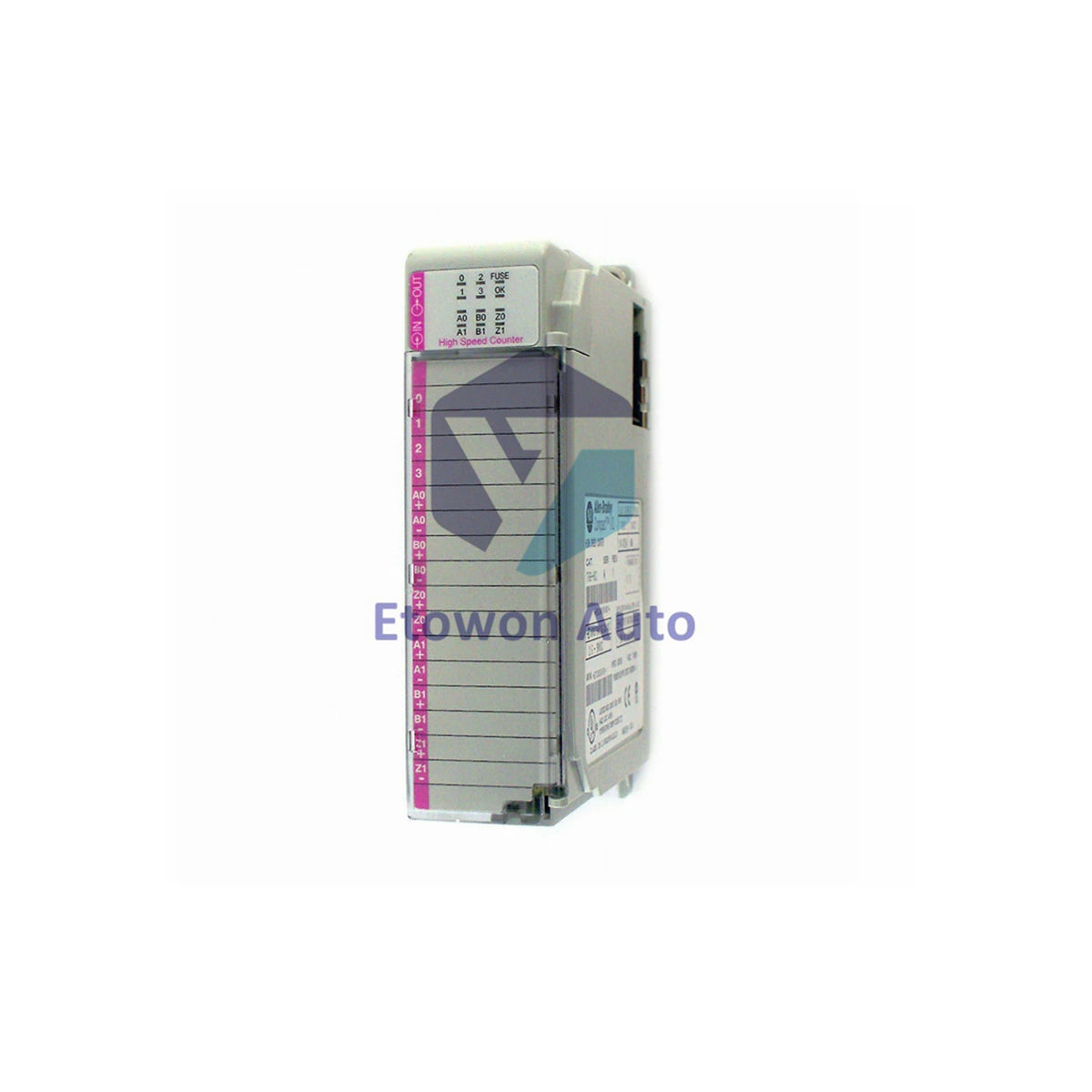

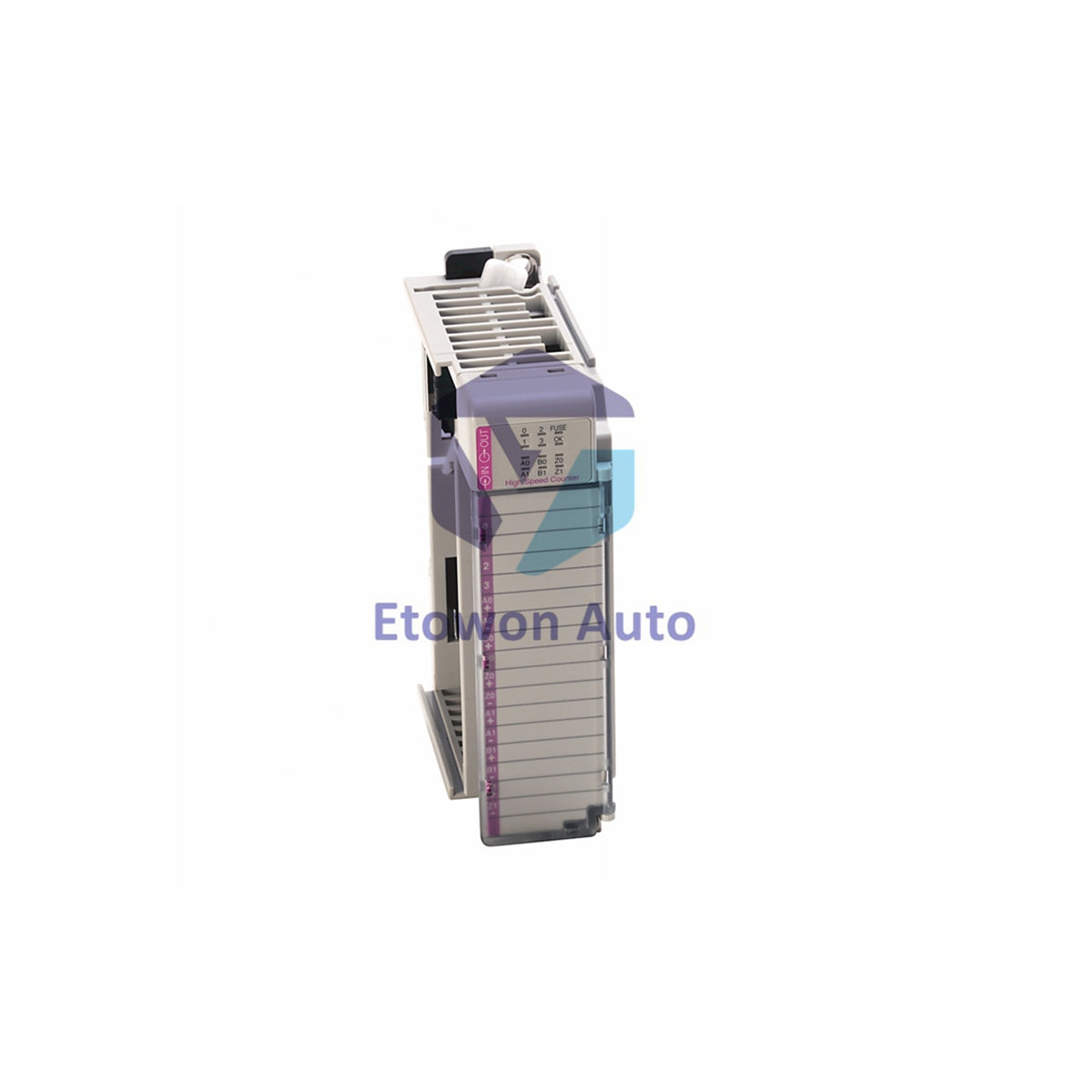

Moduł licznika wysokiej prędkości 1769-HSC Allen-Bradley

Przegląd produktu

Allen-Bradley 1769-HSC to wysokowydajny moduł licznikowy do systemów CompactLogix i MicroLogix 1500. Rejestruje sygnały o ultrawysokiej prędkości, przekraczające standardowe możliwości wejść PLC. Przenosząc zliczanie impulsów z procesora, zapewnia precyzję na poziomie nanosekund dla integracji enkoderów obrotowych, szybkiego napełniania butelek oraz monitorowania turbin. Moduł ten gwarantuje deterministyczną dokładność w środowiskach sterowania ruchem o dużej prędkości.

Konfiguracja techniczna

Przetwarzanie sygnałów o wysokiej prędkości

1769-HSC obsługuje maksymalną częstotliwość wejściową 1 MHz z minimalną szerokością impulsu 250 ns. Ta sprzętowa szybkość zapewnia brak utraty impulsów podczas współpracy z enkoderami o wysokiej rozdzielczości przy maksymalnych obrotach.

Zintegrowana logika wyjściowa

Wyposażony w 4 fizyczne wyjścia wysokiej prędkości oraz 12 kanałów wirtualnych, moduł umożliwia niemal natychmiastowe wyzwalanie na podstawie wartości zliczania. Zapewnia sprzętowe przerwania w czasie rzeczywistym dla precyzyjnego cięcia, sortowania i pakowania, omijając opóźnienia skanowania PLC.

Wzmocniona odporność na zakłócenia

Moduł posiada dwa różnicowe kanały kwadraturowe (ABZ) zaprojektowane do odrzucania zakłóceń EMI/RFI. Dzięki izolacji wzmacnianej 1200V AC utrzymuje integralność sygnału, jednocześnie izolując szynę tylną od przepięć po stronie pola.

Specyfikacje techniczne

Instrukcja instalacji i konserwacji

Standardy okablowania

Używaj ekranowanych skrętkowych kabli dla wszystkich sygnałów wysokiej prędkości. Ekran zakończ na jednym końcu, aby zapobiec pętlom masy. Zachowaj fizyczny odstęp między okablowaniem sygnałowym a liniami zasilania wysokiego napięcia.

Umiejscowienie zasilacza

1769-HSC ma ocenę odległości 4. Musi być umieszczony w odległości nie większej niż cztery moduły od zasilacza systemowego, aby zapewnić stabilne poziomy napięcia i zapobiec przerwom w komunikacji.

Bezpieczeństwo operacyjne

Moduł nie jest wymienny na gorąco. Zawsze odłącz zasilanie przed instalacją lub demontażem. Używaj przewodów o odporności na 90°C i upewnij się, że bloki zaciskowe są solidnie osadzone dla przemysłowej jakości połączeń.

Zalety inżynieryjne

Natychmiastowa integracja systemowa

Jako podstawowy komponent Allen-Bradley, 1769-HSC integruje się bezproblemowo z Studio 5000 Logix Designer. Oferuje dedykowane tagi konfiguracyjne do natychmiastowego skalowania, zarządzania presetami i pomiaru prędkości.

Przemysłowa niezawodność

Zaprojketowany do pracy 24/7, wytrzymała konstrukcja i szeroki zakres temperatur pracy zapewniają stabilne działanie w nieklimatyzowanych szafach sterowniczych, redukując nieplanowane przestoje w trudnych warunkach produkcyjnych.

Najczęściej zadawane pytania techniczne

P1: Czy ten moduł obsługuje wejścia enkoderów jednokierunkowych?

O1: Tak, chociaż zalecane jest okablowanie różnicowe dla odporności na zakłócenia, 1769-HSC może być skonfigurowany do wejść jednokierunkowych 5V lub 24V DC, w zależności od wymagań urządzenia polowego.

P2: Jaka jest podstawowa funkcja wyjść wirtualnych?

O2: Wyjścia wirtualne pozwalają przypisać wewnętrzne wyzwalacze logiczne do wartości zliczania. Są one używane w programie PLC do synchronizacji zdarzeń bez konieczności dodatkowego okablowania sprzętowego.

P3: Czy 1769-HSC może być używany do pomiaru częstotliwości?

O3: Oczywiście. Oprócz standardowego zliczania impulsów i trybów kwadraturowych, moduł może być skonfigurowany do pomiaru częstotliwości i prędkości dla zastosowań z przepływomierzami.
