Moduł Wejściowy 1746-IV16 SLC 500 | Allen-Bradley 16 punktów 24VDC Źródło

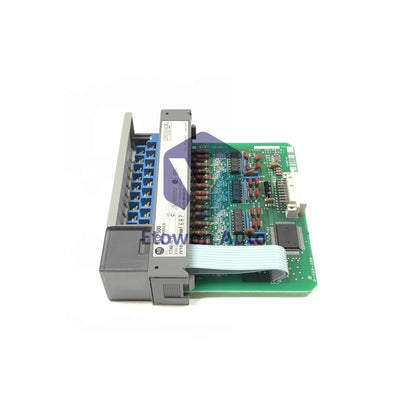

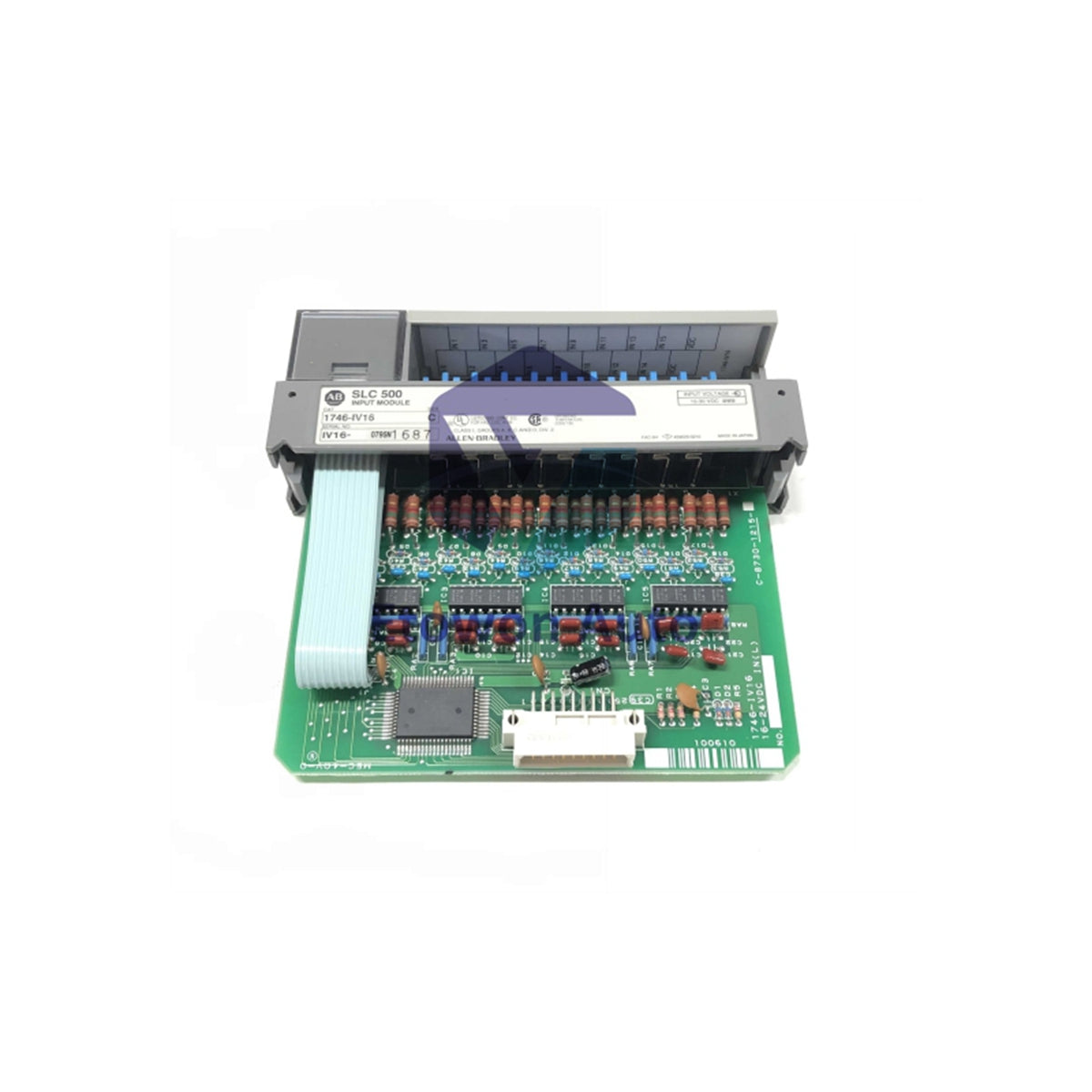

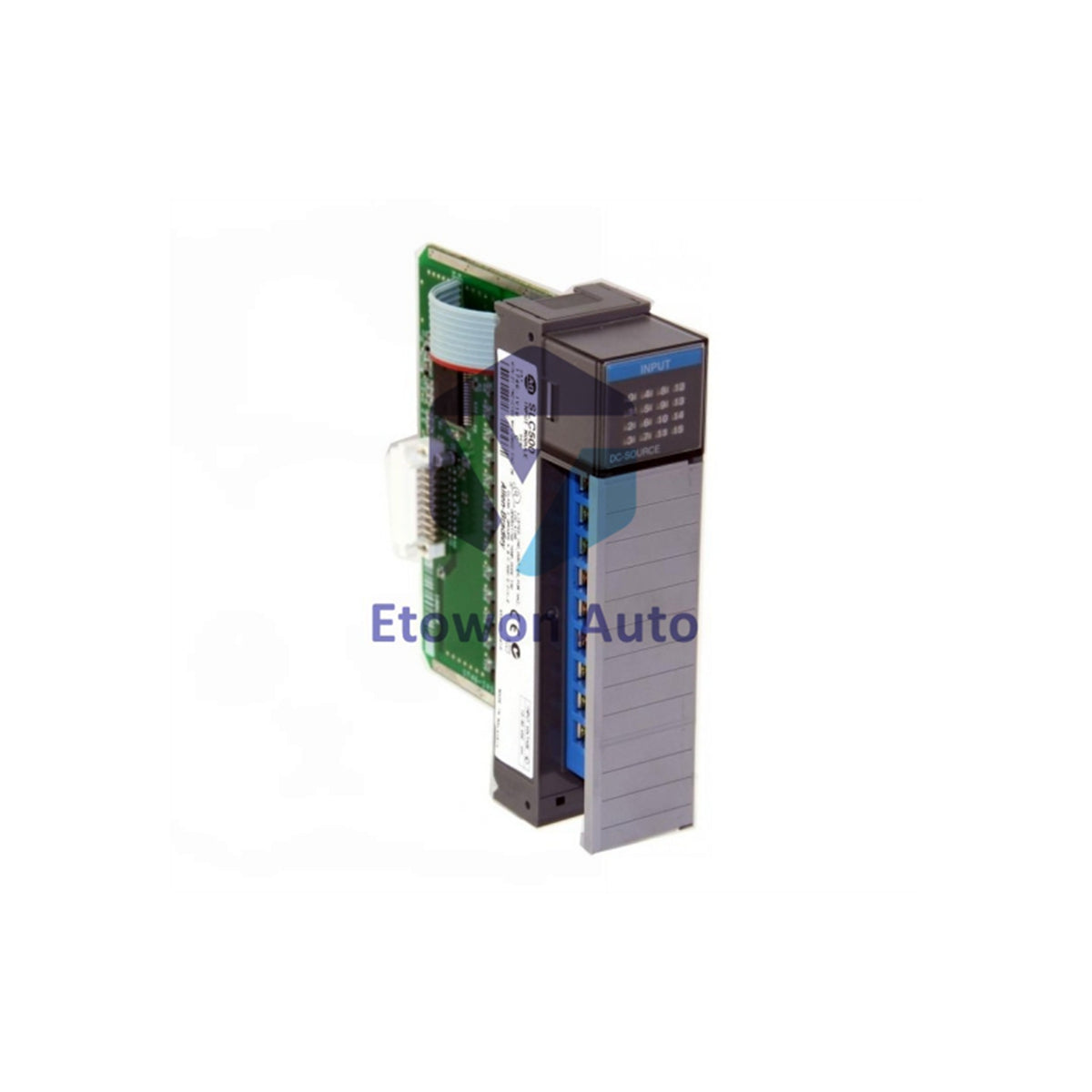

Allen-Bradley 1746-IV16 SLC 500 16-kanałowy moduł cyfrowych wejść

Przegląd produktu

1746-IV16 to moduł cyfrowych wejść o wysokiej gęstości dla platformy Allen-Bradley SLC 500, oferujący 16 izolowanych kanałów dla konfiguracji zasilanych napięciem 24V DC. Zaprojektowany do współpracy z urządzeniami polowymi, takimi jak czujniki, wyłączniki krańcowe i przyciski, moduł ten zapewnia niezawodne pozyskiwanie sygnałów dla przemysłowych systemów sterowania. Dzięki solidnemu zakresowi pracy 10-30V DC oraz efektywnemu poborowi prądu z magistrali, stanowi niezbędny element modularnych środowisk automatyzacji wymagających precyzyjnej informacji zwrotnej cyfrowej.

Główne zalety techniczne

Moduł ten posiada konfigurację okablowania sourcing, co czyni go kompatybilnym z urządzeniami polowymi typu NPN (prąd zasilający). Zapewnia doskonałą wydajność z maksymalnym opóźnieniem sygnału wynoszącym zaledwie 8 ms, gwarantując szybkie czasy reakcji dla logiki krytycznej czasowo. Sprzęt jest zoptymalizowany pod kątem efektywności, pobierając jedynie 85 mA z magistrali 5V DC, co pozwala na większą gęstość modułów w jednej obudowie bez przeciążania zasilacza. Wysoka tolerancja napięcia w stanie wyłączenia oraz niski prąd upływu w stanie wyłączenia zapewniają doskonałą odporność na zakłócenia w elektrycznie aktywnych środowiskach przemysłowych.

Specyfikacja techniczna

Instrukcja instalacji i przewodnik inżynierski

Aby zainstalować moduł, włóż go do dowolnego dostępnego gniazda w obudowie SLC 500 z wyjątkiem gniazda 0 (zarezerwowanego dla procesora). Upewnij się, że konfiguracja okablowania sourcing jest ściśle przestrzegana, łącząc stronę ujemną urządzenia polowego z wejściem modułu. Używaj wysokiej jakości przewodów 14 lub 16 AWG, aby zachować integralność sygnału na długich odcinkach kabli. W przypadku problemów diagnostycznych odwołaj się do wskaźników LED na panelu przednim, które dostarczają aktualne informacje o stanie każdego z 16 kanałów wejściowych, ułatwiając szybkie kontrole podczas uruchamiania lub konserwacji.

Zalety inżynierskie

To rozwiązanie wejściowe Allen-Bradley wyróżnia się w zastosowaniach, gdzie kluczowa jest oszczędność miejsca w szafie oraz efektywność energetyczna. Możliwość obsługi 16 punktów w szerokości jednego gniazda pozwala na znaczną rozbudowę I/O w kompaktowej szynie SLC 500. Ultra-niskie opóźnienie obciążenia rezystancyjnego (Włączenie: 0,3 ms / Wyłączenie: 0,5 ms) zapewnia deterministyczne zachowanie wymagane w aplikacjach szybkiego sortowania, pakowania i linii montażowych. Ponadto zgodność z kodem UPC 10662468092750 gwarantuje, że otrzymujesz autentyczny, przemysłowo certyfikowany komponent wykonany według najwyższych standardów produkcji.

Najczęściej zadawane pytania techniczne

P1: Jaka jest różnica między modułem "IV" a modułem "IB"?
O1: 1746-IV16 to moduł sourcingowy (przeznaczony dla urządzeń NPN), natomiast moduły "IB" to zazwyczaj moduły sinkingowe (przeznaczone dla urządzeń PNP). Zawsze dopasuj typ modułu do wyjścia czujnika polowego.

P2: Czy mogę używać tego modułu z sygnałami 12V DC?
O2: Tak. Zakres napięcia wejściowego wynosi od 10 do 30V DC, co czyni go w pełni kompatybilnym z przemysłowymi obwodami sterowania 12V DC.

P3: Czy ten moduł wymaga zewnętrznego zasilacza?
O3: Zasilanie strony logicznej pobierane jest z magistrali, ale sygnały strony polowej 24V DC wymagają zewnętrznego źródła zasilania do aktywacji wejść.
