0,5 KM 230 V Delta VFD004EL21W-1 Bezczujnikowy napęd wektorowy

Przegląd produktu

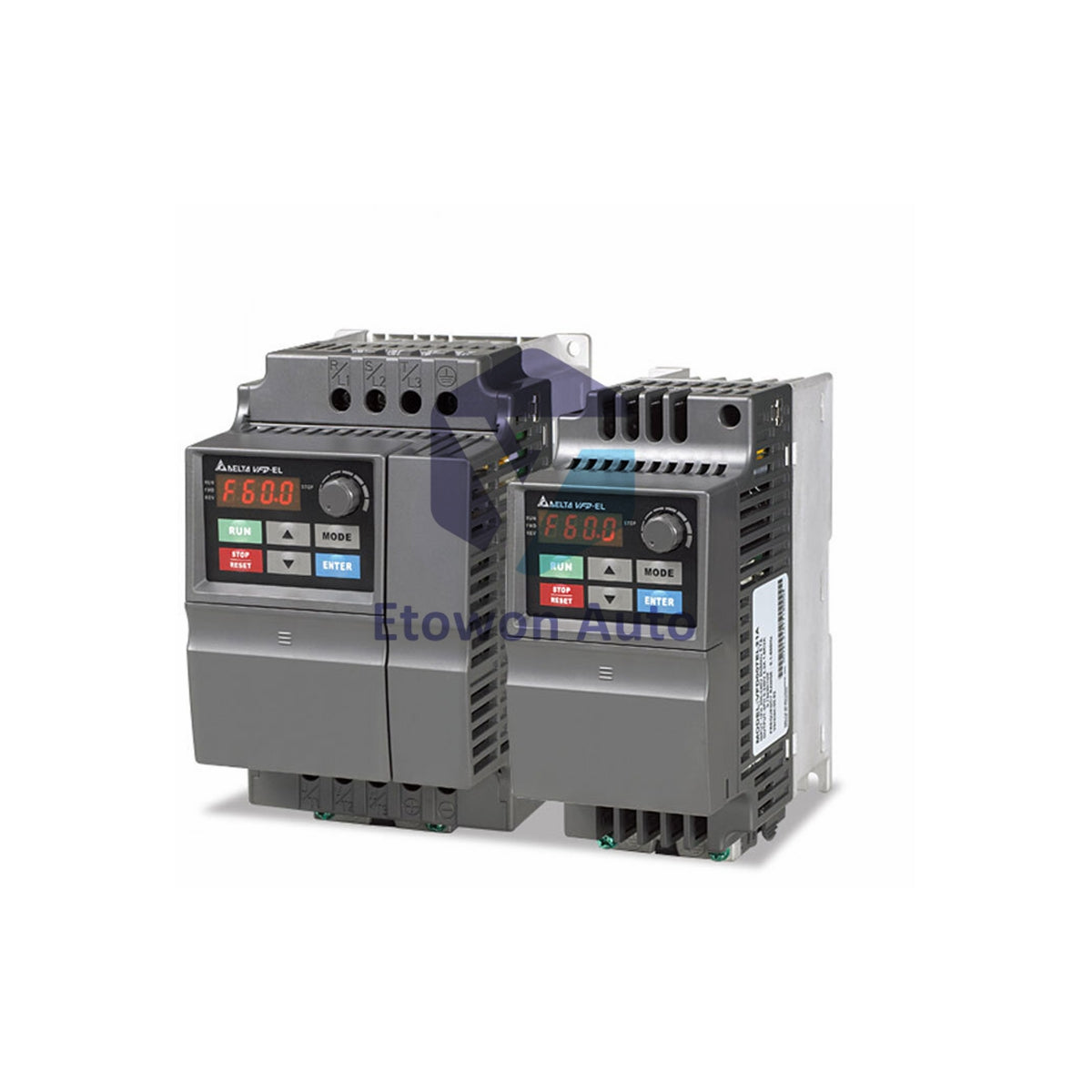

VFD004EL21W-1 to zaawansowany, ultrakompaktowy mikro napęd AC z uproszczonej serii EL-W firmy Delta. Oceniany na 0,5 KM (0,4 kW), ten wszechstronny napęd oferuje zaawansowane sterowanie silnikiem dla zastosowań o niskiej mocy, obsługując zarówno standardowe tryby V/F skalarne, jak i bezczujnikowe sterowanie wektorowe (SVC). Pracując z zasilaniem 1-fazowym 230 V AC, zapewnia stabilny prąd wyjściowy 2,5 A. Dzięki zintegrowanej koordynacji wielopompowej, wbudowanemu regulatorowi PID oraz wysokiemu progowi przeciążenia 150% przez 60 sekund, ten lekki i kompaktowy napęd oferuje najwyższą wydajność dla precyzyjnych układów automatyki wentylatorów, pomp i przenośników.

Podstawowe zalety techniczne

Integracja bezczujnikowego sterowania wektorowego (SVC)

W przeciwieństwie do standardowych mikro napędów oferujących tylko sterowanie skalarne, ten model integruje zaawansowane bezczujnikowe sterowanie wektorowe (SVC). SVC dynamicznie odczytuje zmiany siły elektromotorycznej silnika, zapewniając stabilną, wysoką moc momentu obrotowego nawet przy niskich prędkościach pracy, oferując doskonałą regulację prędkości bez kosztów sprzętu sprzężenia zwrotnego enkodera.

Inteligentna automatyka wielopompowa i PID

Zintegrowana pętla sprzężenia zwrotnego PID monitoruje w czasie rzeczywistym zmienne procesowe, takie jak ciśnienie lub przepływ. W połączeniu ze specjalistycznymi algorytmami firmware dla pojedynczych i wielopompowych układów, napęd automatycznie dostosowuje prędkość silnika, aby utrzymać stałe ciśnienie w linii, redukując marnotrawstwo energii i zużycie mechaniczne.

Solidna przeciążalność ciężkiego trybu pracy

Zaprojektowany do radzenia sobie z trudnymi startami o wysokim tarciu, wewnętrzne moduły zasilania obsługują próg przeciążenia 150% przez maksymalnie 60 sekund. Ta funkcja zapobiega niepotrzebnemu wyłączaniu podczas przyspieszania wymagających lub o dużej bezwładności obciążeń przemysłowych.

Specyfikacje techniczne

Instalacja i konserwacja

Przestrzeń montażowa panelu

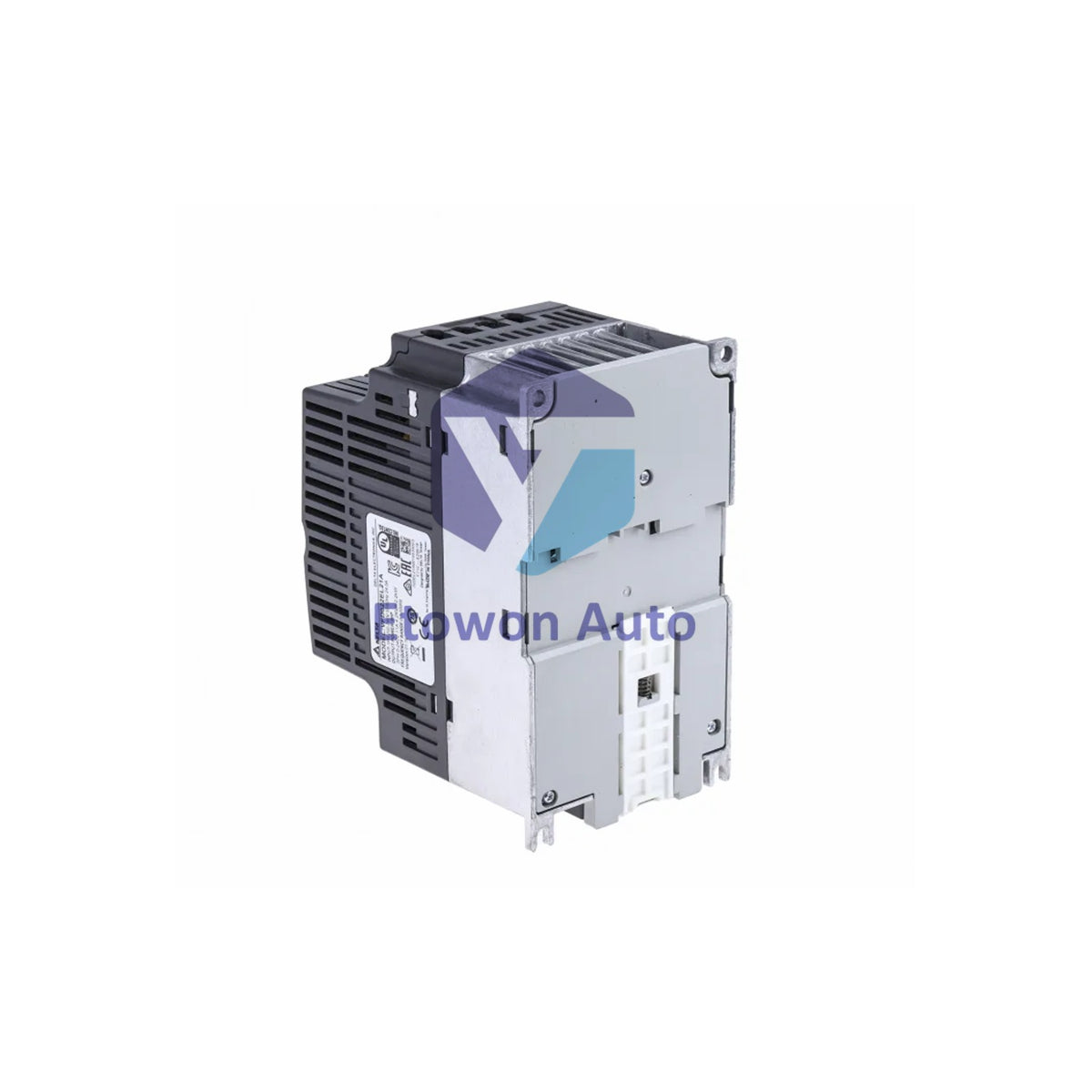

Zainstaluj napęd pionowo na standardowych szynach DIN wewnątrz panelu obudowy o klasie IP20 lub wyższej. Ponieważ model opiera się na kompaktowej, lekkiej obudowie z wydajnym wewnętrznym radiatorem, zachowaj co najmniej 50 mm odstępu nad i pod napędem, aby zapewnić swobodny przepływ powietrza chłodzącego po tylnej powierzchni.

Układy zasilania i szeregowe

Podłącz nadchodzące jednofazowe linie AC bezpośrednio do zacisków L1 i L2. Kabel silnika podłącz bezpośrednio do zacisków U, V i W. Do sieci SCADA lub PLC użyj wbudowanego złącza komunikacyjnego RJ45 MODBUS. Trzymaj kable sygnałowe RS-485 oddzielnie od kabli linii wysokoprądowych, aby zminimalizować zakłócenia elektromagnetyczne.

Zabezpieczenia przed zablokowaniem podczas hamowania

Ten napęd nie zawiera wbudowanego dynamicznego choppera hamującego ($Braking\ Chopper:\ NA$). Dla obciążeń o dużej bezwładności lub operacji wymagających szybkiego hamowania prędkości, aktywuj inteligentne parametry zapobiegania przepięciom i przeciążeniom w oprogramowaniu. Nakazuje to napędowi automatycznie kontrolować nachylenia hamowania, aby zapobiec wyzwalaniu zabezpieczeń szyny DC.

Zalety inżynieryjne

Zintegrowana klawiatura cyfrowa

Wbudowany, nierozłączny panel klawiatury posiada wyraźne cyfrowe wyświetlacze parametrów i intuicyjny układ przycisków. Technicy utrzymania mogą natychmiast sprawdzać aktywne profile błędów, monitorować bieżący prąd obciążenia lub konfigurować cele PID pompy bezpośrednio na hali produkcyjnej, bez konieczności podłączania zewnętrznego interfejsu PC.

Zaawansowana ochrona przed zablokowaniem

Inteligentne oprogramowanie aktywnie monitoruje wahania prądu i napięcia szyny. Jeśli podczas szybkich ramp lub zmian obciążenia zaczyna się rozwijać stan przepięcia lub przeciążenia prądowego, logika zapobiegania zablokowaniu automatycznie spowalnia regulacje, aż do ustabilizowania się warunków elektrycznych.

Obniżone koszty komponentów

Dzięki wbudowanej komunikacji MODBUS, pełnej funkcjonalności sterowania PID oraz zaawansowanym algorytmom Sensorless Vector, ten falownik eliminuje potrzebę stosowania oddzielnych komponentów systemowych, obniżając całkowite koszty produkcji panelu.

Najczęściej zadawane pytania techniczne

Jak wybrać między trybem sterowania V/F a Sensorless Vector Control (SVC) dla mojej maszyny?
Użyj trybu V/F do podstawowych zastosowań, takich jak wentylatory odśrodkowe lub pompy wodne odśrodkowe, gdzie moment obrotowy spada przy niższych prędkościach. Wybierz tryb SVC dla maszyn takich jak mieszalniki, przenośniki indeksujące lub pompy wyporowe, które wymagają stałego, wysokiego momentu i precyzyjnej regulacji prędkości przy niskich częstotliwościach pracy.

Czy ten model można podłączyć do specjalistycznych protokołów Ethernet, takich jak Modbus TCP lub EtherNet/IP?
Nie. Ta kompaktowa wersja EL-W została zaprojektowana z natywnym portem szeregowym MODBUS, aby utrzymać niskie koszty produkcji. Nie obsługuje natywnie zaawansowanych przemysłowych protokołów Ethernet, takich jak Modbus TCP, EtherNet/IP, PROFINET czy EtherCAT.

Jak wbudowana pętla PID optymalizuje aplikacje z wieloma pompami?
Sterownik przetwarza nadchodzący analogowy sygnał z czujnika (np. z przetwornika ciśnienia cieczy 4-20 mA) i porównuje go z zaprogramowanym punktem nastawy. Ciągle dostosowuje prędkość wyjściową, aby utrzymać ten cel, i może przełączać lub cyklicznie uruchamiać pomocnicze pompy za pomocą wyjść cyfrowych podczas szczytów zapotrzebowania.
