Pengawal Motor Kompak 3-Fasa 460V Delta VFD007EL43W-1

Gambaran Produk

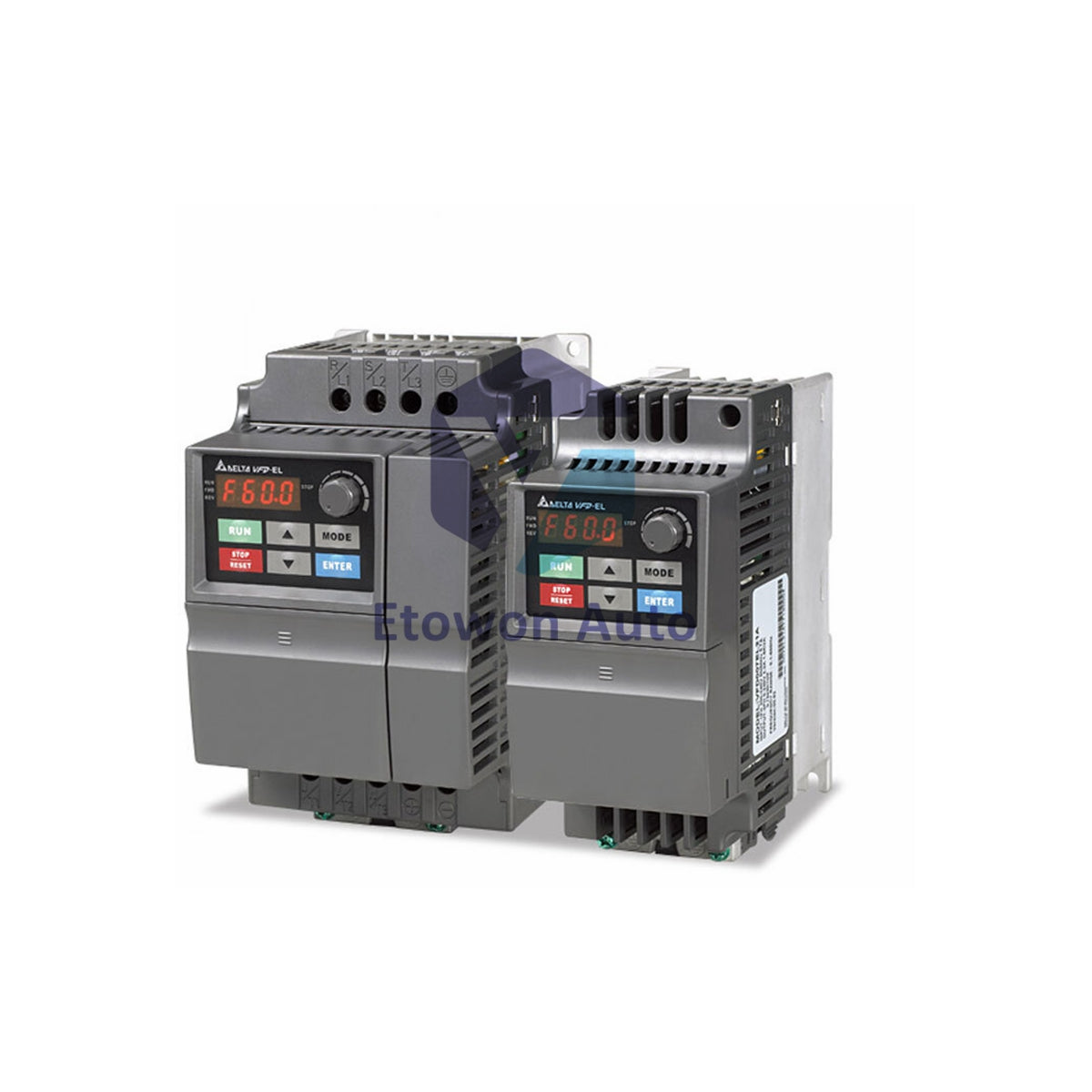

VFD007EL43W(-1) (sering dirujuk sebagai VFD007EL43W-1) adalah Pemacu Frekuensi Boleh Laras (VFD) yang asli dan sangat cekap dari siri kompak VFD-EL-W Series oleh Delta Electronics. Inverter bersaiz mikro ini direka untuk persekitaran industri serba guna yang terhad ruang, memerlukan pelarasan kelajuan dan tork yang tepat pada motor induksi AC 3-fasa standard. Beroperasi pada rangkaian input tiga fasa 460V, ia memberikan output stabil 2.5 Amp yang dinilai untuk motor 0.75 kW (1 HP), mengoptimumkan penggunaan tenaga sambil mengurangkan tekanan mekanikal semasa kitaran pemprosesan tugas berat.

Kelebihan Teknikal Teras

• Integrasi Panel Ultra-KompaK: Mempunyai jejak badan miniatur berukuran hanya 3.62 in (W) x 3.23 in (H) x 6.38 in (D), direka untuk menjimatkan ruang rel penting dan menyokong pemasangan sebelah-menyebelah.
• Reka Bentuk 460V 3-Fasa Asli: Disesuaikan terus untuk grid industri seimbang, mengelakkan kos transformasi penurunan voltan sambil mengawal profil penghantaran voltan sepanjang kabel panjang.
• Keseimbangan Terma Berkecekapan Tinggi: Berat hanya 2.2 lbs, pemacu ini menggunakan seni bina modul kuasa kerugian rendah yang maju dan struktur asas penyejukan konvektif padat untuk mengawal pelepasan haba di bawah beban mekanikal penuh.

Spesifikasi Teknikal

Panduan Pemasangan & Pendawaian Kuasa

• Infrastruktur Terminal Input: Sambungkan tiga talian masuk dari rangkaian 460V 3-fasa anda secara ketat ke terminal utama R/L1, S/L2, dan T/L3.
• Induksi Terminal Output: Sambungkan kabel medan motor AC 3-fasa ke terminal output U/T1, V/T2, dan W/T3. Amaran: Jangan sekali-kali sambungkan talian utiliti masuk ke terminal output kerana ini akan merosakkan tumpukan kuasa IGBT dalaman dengan serta-merta.
• Ruang Pemasangan Termal: Letakkan pemacu secara menegak pada plat belakang yang kukuh dan tidak mudah terbakar. Pastikan ruang udara bersih dan tidak tersumbat sekurang-kurangnya 2 inci (50 mm) di atas dan bawah struktur perumahan untuk memastikan aliran udara panas keluar dengan lancar dari litar dalaman.

Perlindungan Kejuruteraan & Matriks Aplikasi

• Pemantauan Kesalahan Menyeluruh: Dikonfigurasi dengan logik keselamatan terbina dalam yang memantau lonjakan arus lebih, lonjakan voltan lebih, penurunan voltan bekalan, litar pintas output, ketidakseimbangan fasa, dan beban terma motor.
• Fleksibiliti Modulasi dan Kawalan: Menggunakan tetapan frekuensi pembawa yang boleh disesuaikan melalui perisian membolehkan juruteknik mengurangkan bunyi harmonik motor di zon komersial atau makmal ujian yang tepat.
• Rangka Kerja Aplikasi Utama: Disesuaikan dengan optimum untuk tali sawat pengasingan automatik, unit kipas komersial, penghantar pembungkusan kecil, peranti perubatan, pengadun, dan infrastruktur pam air sub-fraksional.

Soalan Lazim Teknikal

S1: Apakah perubahan yang dibawa oleh akhiran penamaan "-1" pada VFD007EL43W-1?
J1: Akhiran ini menunjukkan blok semakan perkakasan tertentu, tetapan perisian kilang serantau khusus, atau peningkatan susun atur kawalan terintegrasi (seperti variasi papan kekunci) tanpa mengubah kekangan ruang fizikal, pengendalian 460V, atau output berterusan 2.5A.

S2: Bolehkah saya mengakses atau mengkonfigurasi pemacu ini dari pengawal luaran atau PLC kilang?
J2: Ya. Pemacu ini mempunyai input kawalan arus/voltan analog yang boleh diprogram (0-10V atau 4-20mA) bersama titik terminal berbilang langkah diskret. Ini membolehkan sambungan mudah dengan butang tekan lapangan, sensor, atau rangkaian PLC induk automatik.

S3: Adakah resistor brek dinamik luaran diperlukan untuk model 0.75 kW ini?
J3: Untuk konfigurasi kelajuan berterusan standard (seperti kipas atau pemasangan pam berterusan), resistor brek tidak diperlukan. Walau bagaimanapun, jika pemasangan anda bergantung pada parameter pembrekan berat atau menghadapi daya pemanduan balik inersia, menambah laluan brek luaran akan membumikan tenaga regeneratif dengan selamat dan mengelakkan trip voltan lebih.
