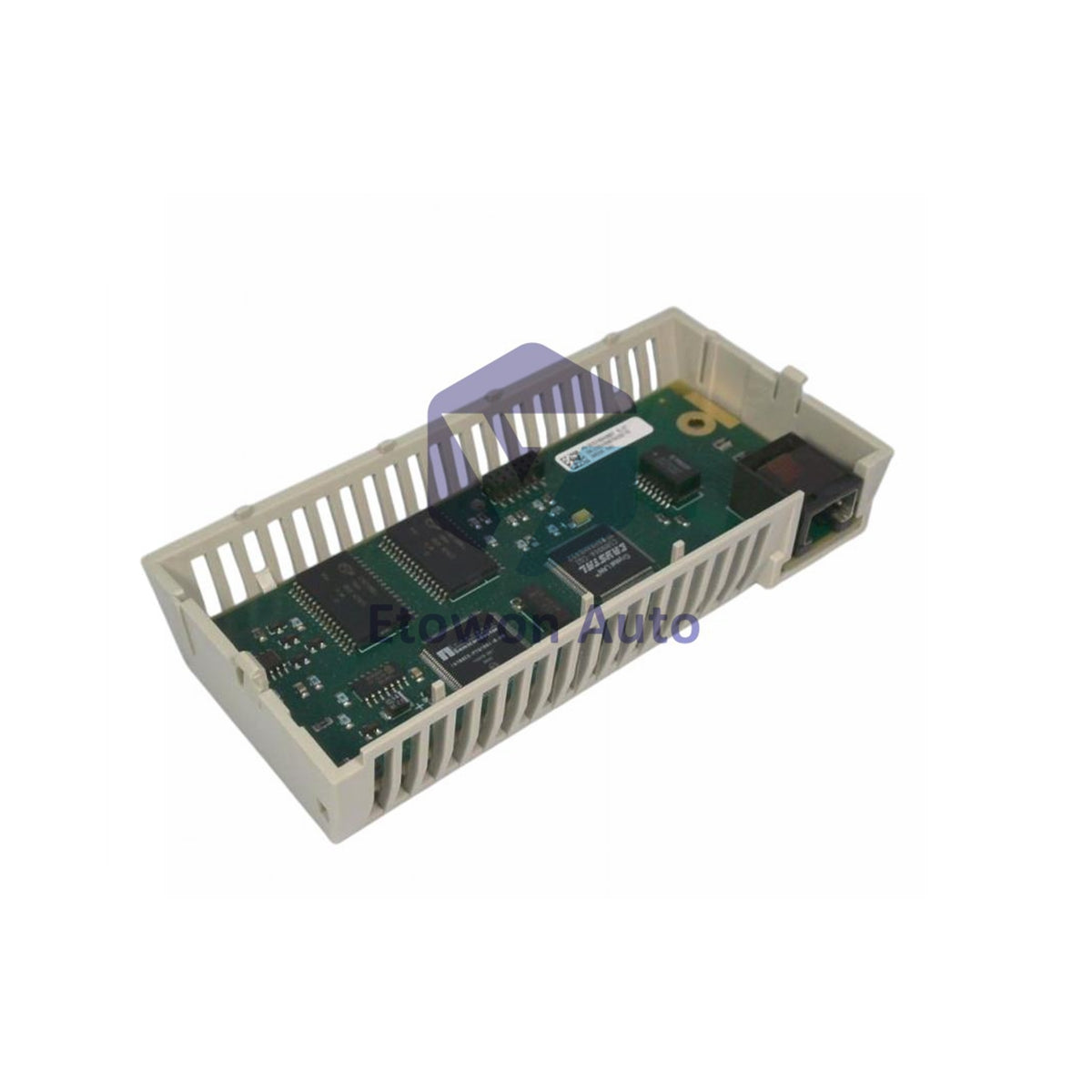

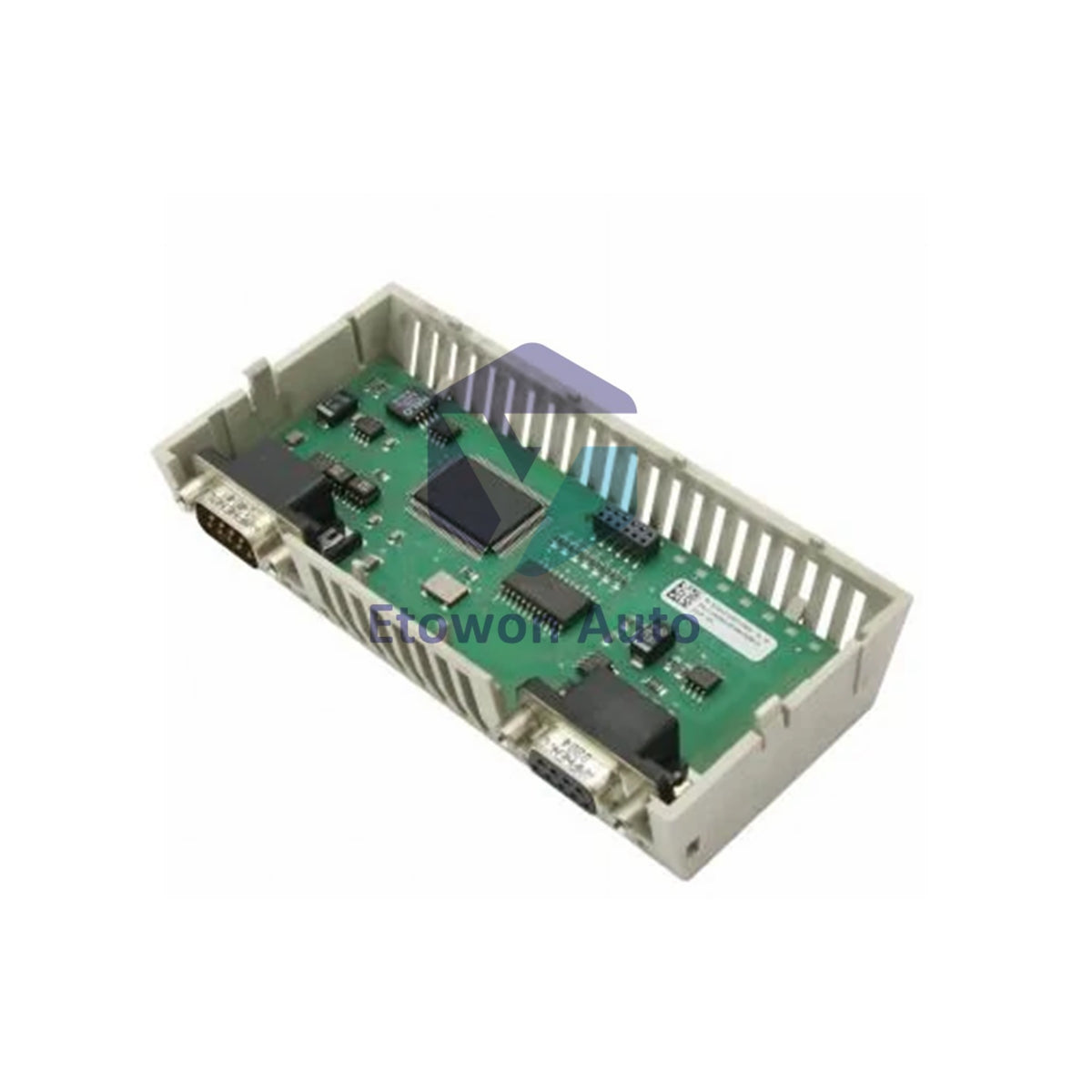

Schneider Electric 170PNT11020 Modbus Plus Adapter 1Mbps

Hanya tinggal 10 unit sahaja

  • Manufacturer: Schneider

  • Product No.: 170PNT11020

  • Product Type: Adapter Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

Polisi Pemulangan 30 Hari · Jaminan 12 Bulan
  • Penghantaran Pantas
  • Sokongan 24/7
  • Jaminan Kualiti

Penerangan

Schneider Electric 170PNT11020 Modbus Plus Communication Adapter

Schneider Electric 170PNT11020 is a communication adapter for Modicon Momentum systems. Uses Modbus Plus protocol with 1 Mbps baud rate. Token bus and peer-to-peer access method supports up to 64 devices across all segments. Weight: 0.45 kg (1.00 lbs).

Technical Specifications

Parameter Specification
Manufacturer Schneider Electric
Model 170PNT11020
Product Type Communication Adapter
Series Modicon Momentum
Communication Protocol Modbus Plus
Baud Rate 1 Mbps
Access Method Token bus, peer-to-peer
Transmission Cable Twisted pairs
Electrical Connection 2 x 9-pin D-Sub connectors
Devices per Segment 0 to 31
Total Devices All Segments 0 to 64
Max Cable Distance 5000 meters with repeater
Protection Class IP20
Operating Temperature 0°C to +60°C
Storage Temperature -40°C to +85°C
Relative Humidity 95% non-condensing
Operating Altitude 5000 meters maximum
Compliance UL, CSA, CE, FM Class 1 Division 2
Weight 0.45 kg (1.00 lbs)

Key Features

  • Modbus Plus protocol with 1 Mbps transmission rate
  • Token bus and peer-to-peer access method
  • Two 9-pin D-Sub connectors for redundant network connections
  • Supports up to 64 devices across all segments
  • Maximum cable distance of 5000 meters with repeater
  • UL, CSA, CE, and FM Class 1 Division 2 certified
  • IP20 protection class for indoor installations

Installation Guidelines (Field Engineer Notes)

Network Topology: Multidrop configuration using extension or tap off cable. Maintain correct polarity on twisted pair connections.

Device Addressing: Assign unique Modbus Plus addresses from 0 to 64. Address 0 reserved for the bus manager. Ensure no duplicate addresses.

Cable Termination: Use 120Ω termination resistors at both ends of the main trunk cable. Maximum cable distance between devices is 5000 meters with repeater.

LED Indicators: Green MB+ ACT for module powered/communicating. Red ERR A and ERR B for network errors on respective channels.

FAQs

Q1. What protocol does the 170PNT11020 use?
A1. The adapter uses Modbus Plus protocol with 1 Mbps baud rate for reliable data transmission.

Q2. How many devices can be connected per segment?
A2. Up to 31 devices per segment with a maximum of 64 devices across all segments.

Q3. What type of cable is required?
A3. Shielded twisted pair cable with 120Ω characteristic impedance. Maximum distance is 5000 meters with repeater.
