IS215ACLEH1A

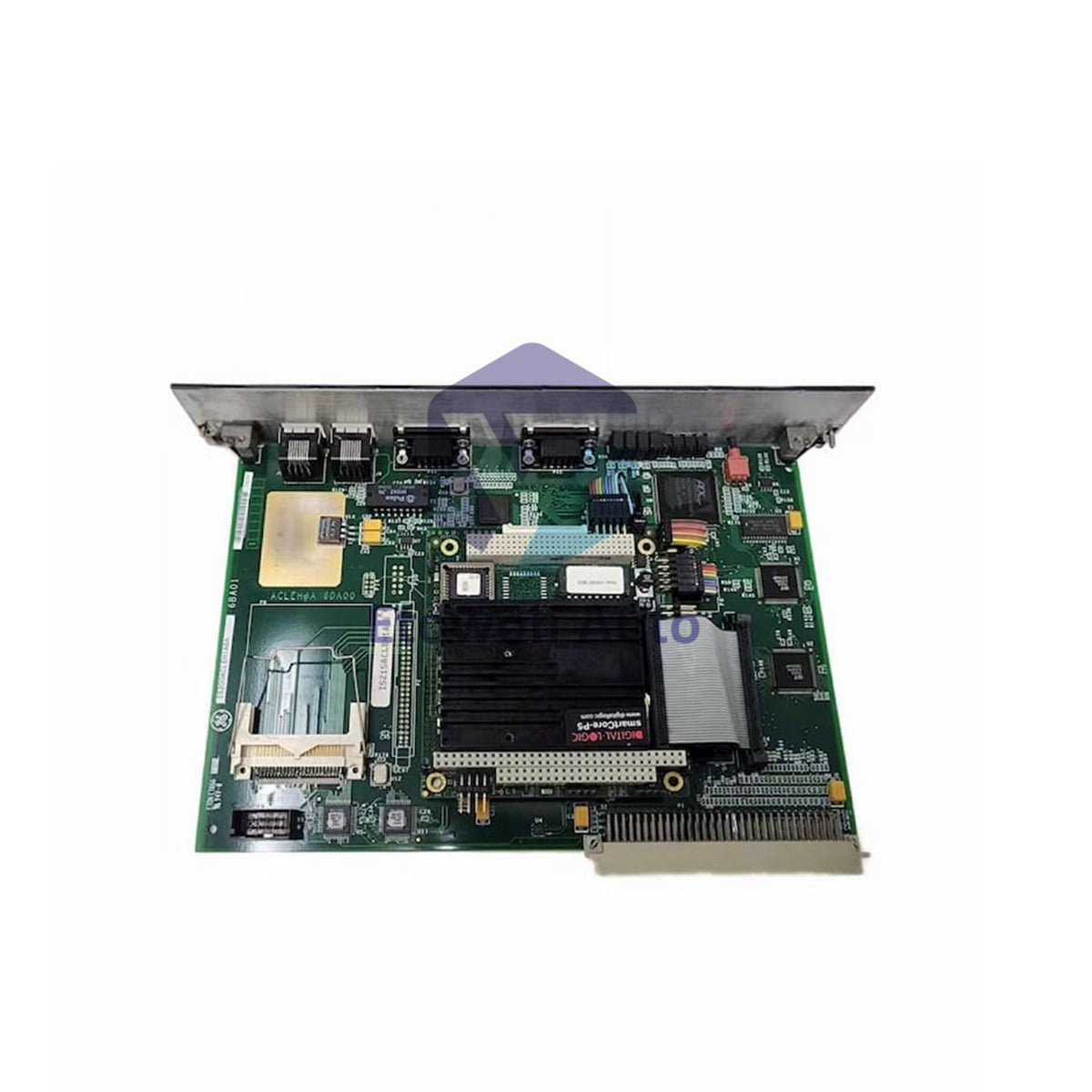

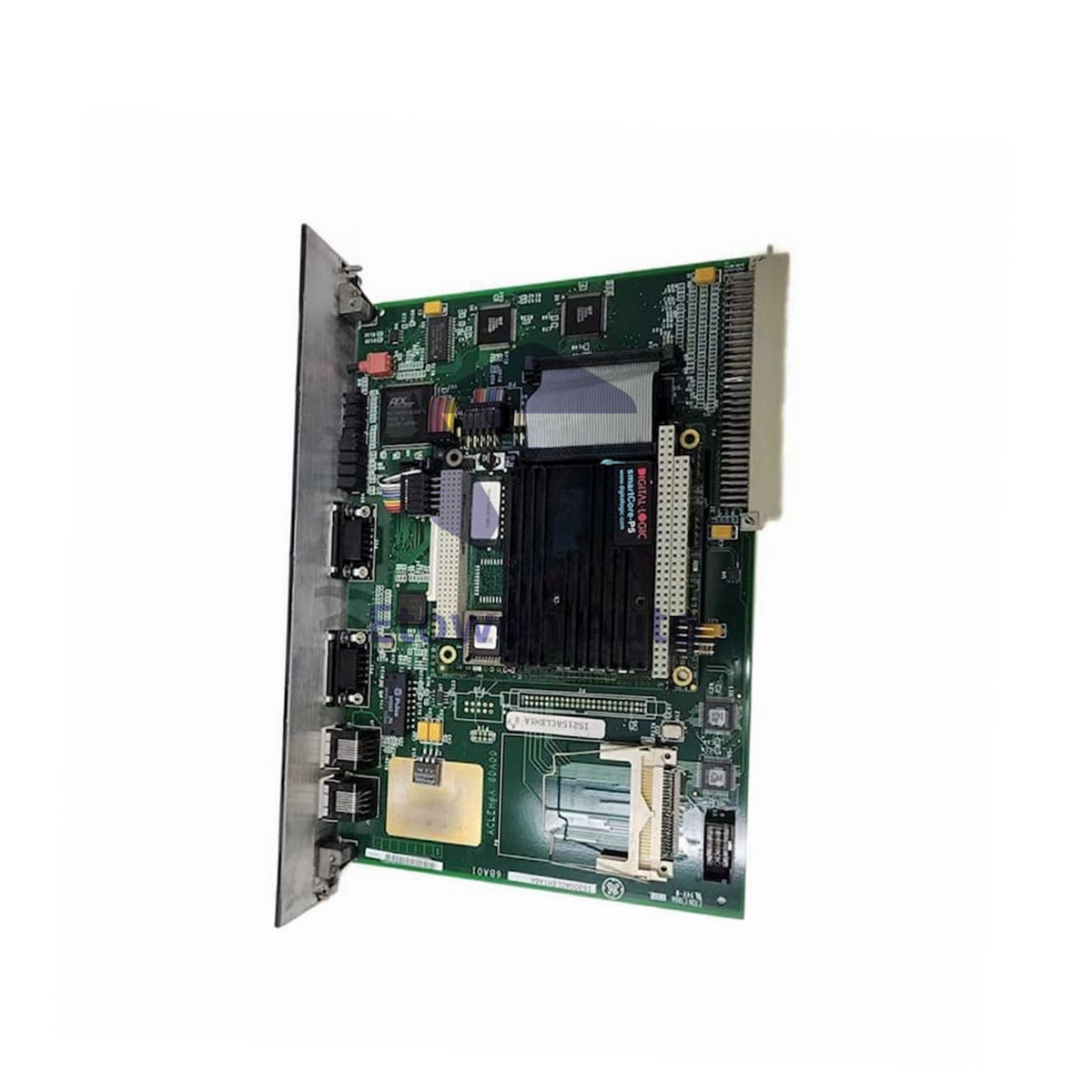

IS215ACLEH1A GE EX2100 Excitation Master Controller

Stok ada (16 unit), sedia untuk dihantar

  • Manufacturer: General Electric

  • Product No.: IS215ACLEH1A

  • Product Type: Controller Board

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 850g

  • Shipping port: Xiamen

  • Warranty: 12 months

Polisi Pemulangan 30 Hari · Jaminan 12 Bulan
  • Penghantaran Pantas
  • Sokongan 24/7
  • Jaminan Kualiti

Penerangan

Technical Specifications

Manufacturer / Brand General Electric (GE)
Product Series EX2100 Excitation Control System / Innovation Series Drive
Part Number IS215ACLEH1A
Module Type Application Control Layer (ACLE) Master Controller
Processor & Operating System 486 100 MHz (Expandable PC/104-Plus CPU) | QNX Real-Time OS
Memory Architecture 128 MB DRAM, 256 KB L2 Cache, Non-volatile Compact Flash, 4k x 32 DPRAM
Communication Interfaces 2x 10BaseT Ethernet Ports | 2x RS-232 Serial Ports (COM1 / COM2)
Dimensions & Form Factor 15.9 cm High x 10.2 cm Wide (Occupies 2 VME Slots)
Operating Temperature 0°C to 45°C (32°F to 113°F)
Weight Approx. 0.85 kg (1.87 lbs)

Product Overview

The GE IS215ACLEH1A is a high-performance Application Control Layer (ACLE) master controller module designed for General Electric's EX2100 Excitation Control System and Innovation Series drives. Weighing approximately 0.85 kg (1.87 lbs) and measuring 15.9 cm high by 10.2 cm wide, this 2-slot VME-mounted assembly combines an IS200ACLE carrier board with a PC/104-Plus processor card running the QNX real-time operating system. Equipped with dual 10BaseT Ethernet ports, dual RS-232 serial interfaces, and dual-port RAM (DPRAM), it handles complex control algorithms and high-speed network communications across EX2100 control racks.

Key Features

  • Dual-Board Master Architecture: Integrates a carrier board and a PC/104-Plus processing card to deliver centralized control block processing.
  • High-Speed DPRAM Communication: Features 4k x 32 DPRAM for seamless hardware-resolved communication with the IS200DSPX Digital Signal Processor board.
  • Redundant Network Connectivity: Includes two 10BaseT Ethernet ports for Toolbox software communication and dual RS-232 serial ports (COM1/COM2).
  • Non-Volatile Storage & Diagnostic LEDs: Equipped with compact flash memory for runtime code and front faceplate LEDs for system status monitoring (Active, OK, ENET, Status, Flash).

Installation Essentials

Mount in 2 EX2100 VME rack slots. Connect Ethernet for ToolboxST and prevent ESD damage.

Technical FAQs

Q1: What is IS215ACLEH1A's function?
A1: Master controller for EX2100 excitation.

Q2: What is its size and weight?
A2: 2 VME slots wide, 0.85 kg.

Q3: How does it communicate with DSPX?
A3: Via 4k x 32 Dual-Port RAM (DPRAM).
