DS200FGPAG1AGD

DS200FGPAG1AGD 15 Fiber-Optic Port Board GE Energy

Hanya tinggal 9 unit sahaja

  • Manufacturer: General Electric

  • Product No.: DS200FGPAG1AGD

  • Product Type: Pulse Amplifier Board

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 910g

  • Shipping port: Xiamen

  • Warranty: 12 months

Polisi Pemulangan 30 Hari · Jaminan 12 Bulan
  • Penghantaran Pantas
  • Sokongan 24/7
  • Jaminan Kualiti

Penerangan

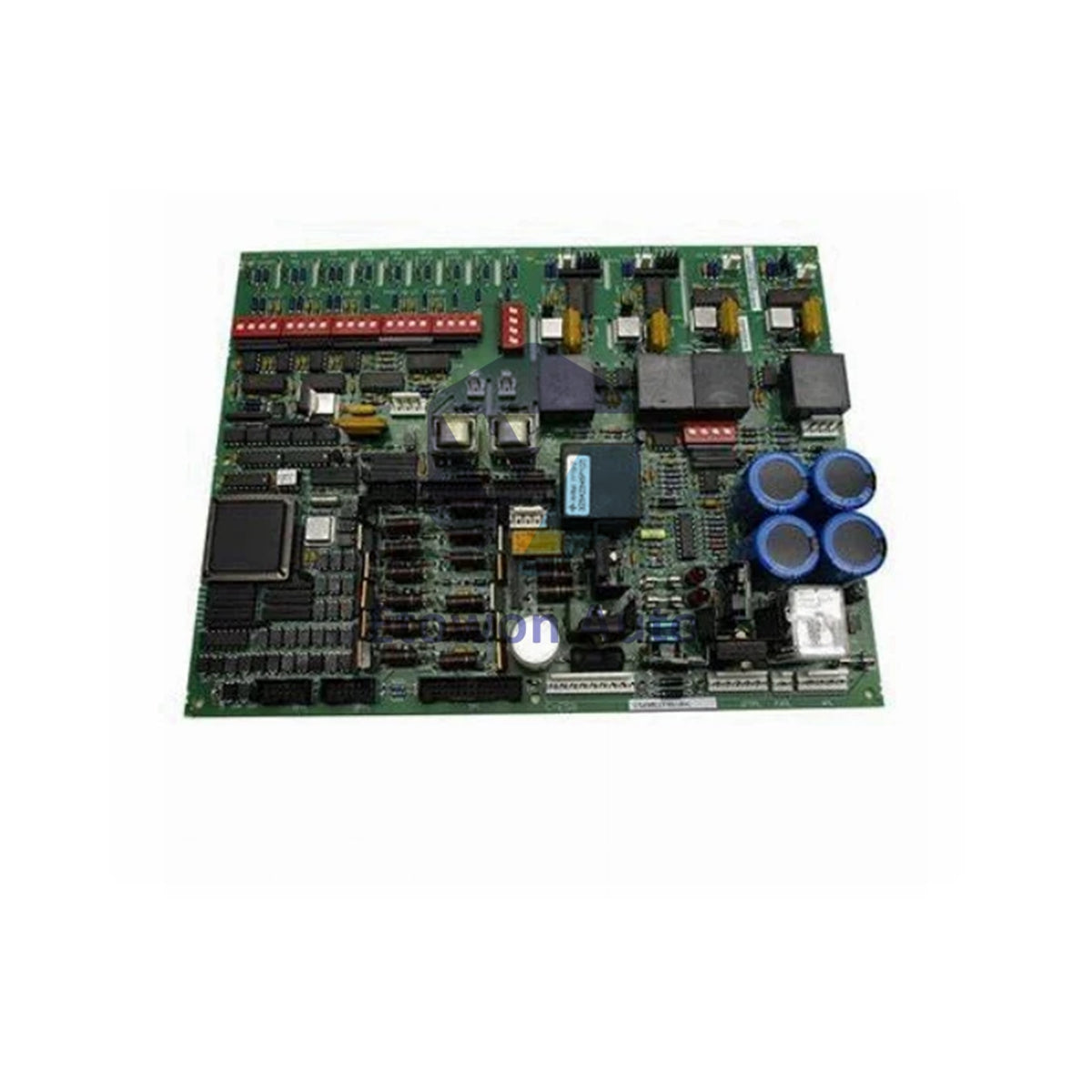

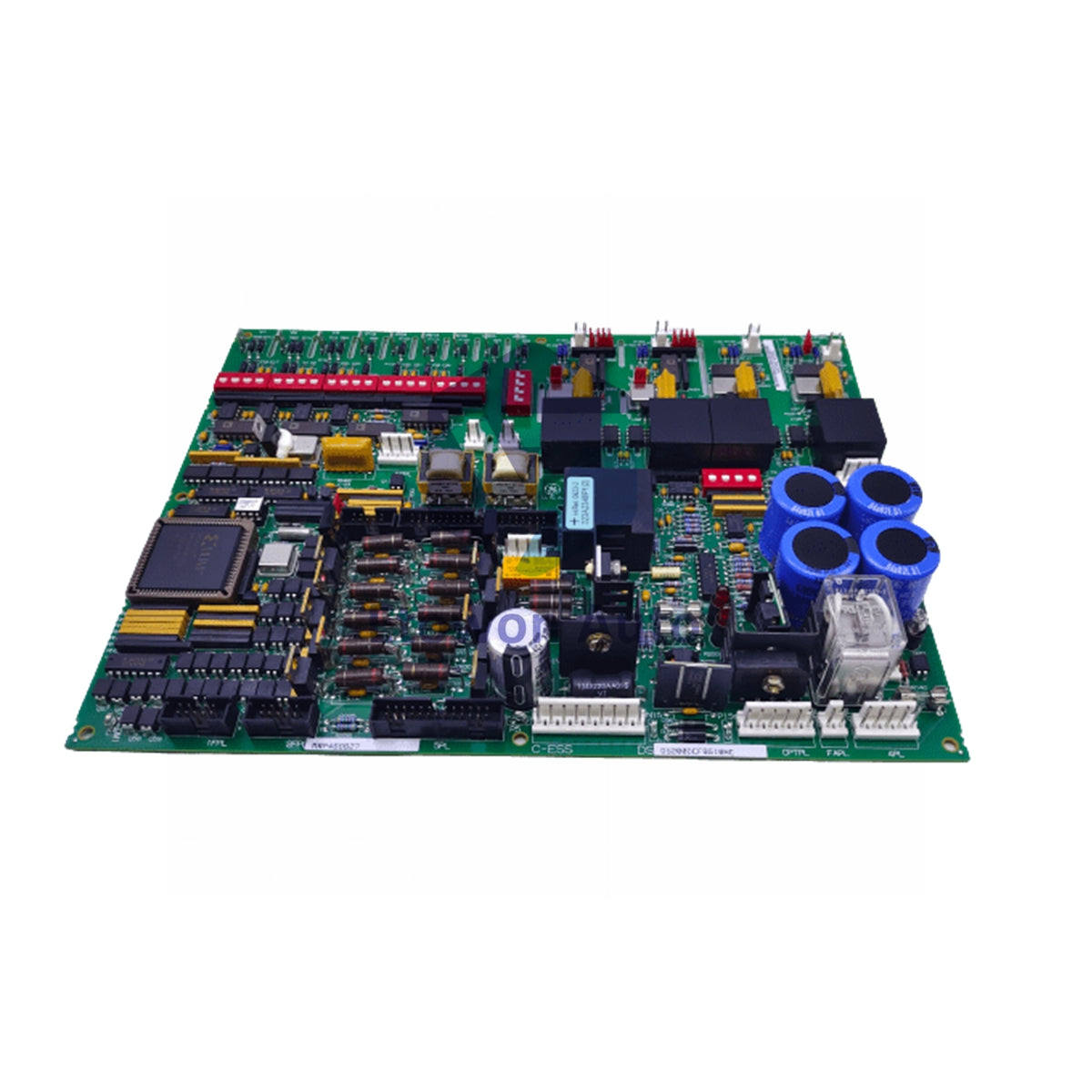

General Electric DS200FGPAG1AGD LS2100 Gate Pulse Amplifier Board

The General Electric DS200FGPAG1AGD is a high-performance Gate Pulse Amplifier Board engineered for the LS2100 Series Load Commutated Inverter (LCI) drive system. Weighing approximately 2.00 lbs (0.91 kg), this compact circuit board is designed to deliver reliable power to one phase of a silicon-controlled rectifier (SCR) bridge. It fulfills three primary functions: gate driving, SCR status monitoring, and AC-to-DC control voltage transformation via an integrated switching power supply. Operating with a 120 VRMS nominal input (up to 350 VA max), the module features 15 optical ports (1 transmitter, 14 receivers) to deliver noise-immune signal transmission across complex industrial networks, along with 30 onboard test points for real-time diagnostics.

Technical Specifications

Manufacturer & Series General Electric (GE Energy) / LS2100 Series
Part Number DS200FGPAG1AGD
Common Revisions DS200FGPAG1AMD, DS200FGPAG1AKD, DS200FGPAG1AHD, DS200FGPAG1AFC
Product Type Gate Pulse Amplifier Board
Power Supply Input 120 VRMS Nominal | Approx. 350 VA Max Power Input
12-Pulse Convertor Supply 2080 VAC or 3300 VAC
Fiber-Optic Connectors 15 Ports Total (1 Fiber-Optic Transmitter | 14 Fiber-Optic Receivers)
Gate Driver Circuits Two Independent Gate Driver Circuits
Onboard Test Points 30 Test Points (9 Gate A, 9 Gate B, 12 Cell Status Monitors)
Physical Weight Approx. 2.00 lbs (0.91 kg)
System Compatibility LS2100 LCI Drives | Not Backwards Compatible
Instruction Manual GEI-100223

Quick Installation Guide

  • Handle the board using ESD grounding wrist straps and keep it inside static-shielding packaging until immediate mounting.
  • Connect the 15 fiber-optic cables (1 Tx, 14 Rx) ensuring minimum bend radius specs are strictly maintained to prevent signal loss.
  • Verify supply voltage reads 120 VRMS across terminals and utilize the 30 onboard test points to confirm SCR gate and cell status signals.

Technical FAQs

Q1: What are main functions of DS200FGPAG1AGD?
A1: Gate driving, SCR status monitoring, and AC-to-DC control voltage transformation.

Q2: How many fiber-optic ports does it feature?
A2: 15 ports total—1 transmitter and 14 receivers for noise-immune network comms.

Q3: Is the DS200FGPAG1AGD backwards compatible?
A3: No, it is not backwards compatible with legacy drive control boards.
