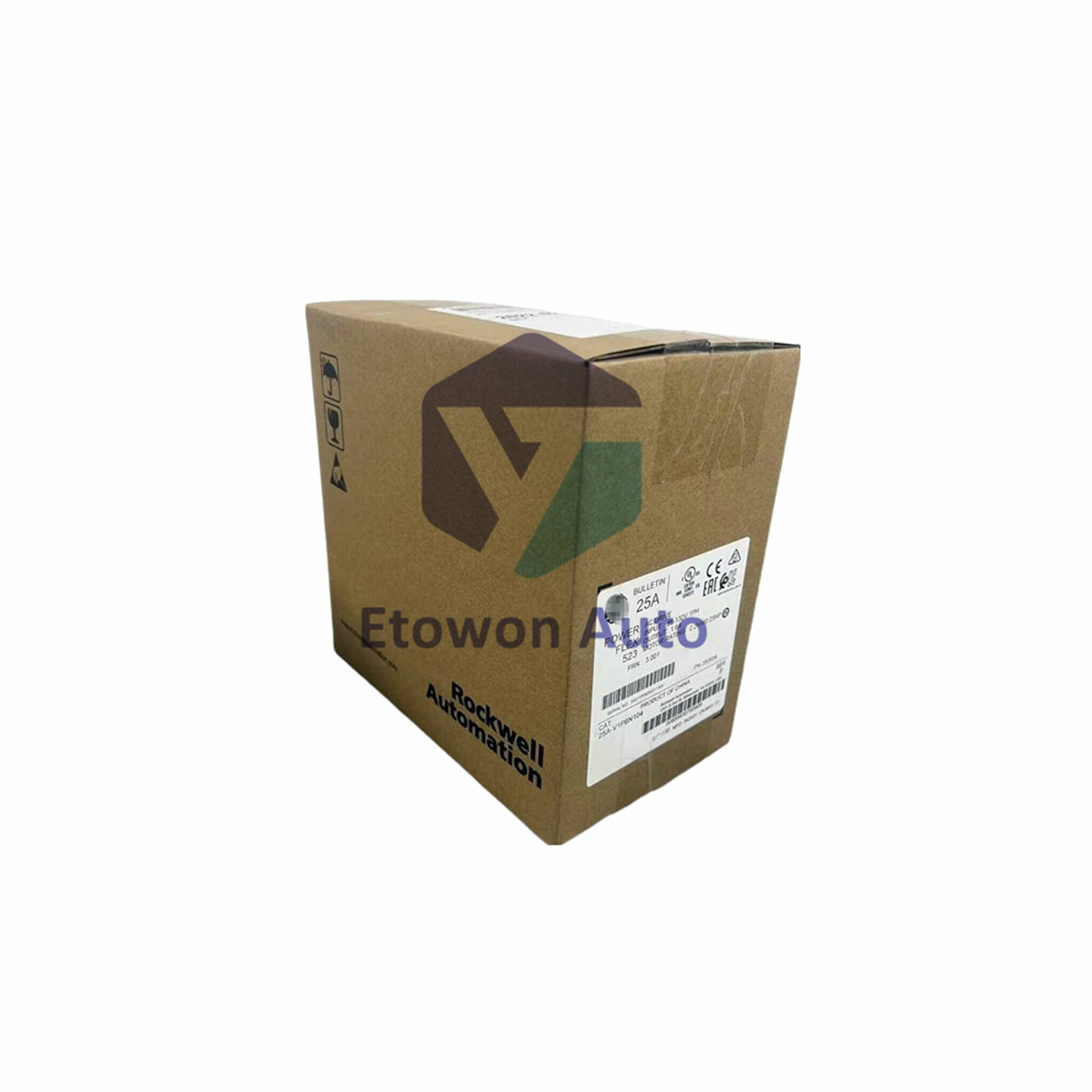

Allen-Bradley 25A-E032N104 | PowerFlex 523 VFD 30HP

Gambaran Produk

Allen-Bradley 25A-E032N104 adalah Pemacu Frekuensi Boleh Laras (VFD) PowerFlex 523 yang kukuh direka untuk aplikasi industri berat yang memerlukan kawalan motor voltan tinggi. Beroperasi pada 600V AC dengan penarafan arus keluaran 32 Amp, pemacu Frame E ini sesuai untuk mesin berskala besar seperti kipas, pam, dan penghantar. Ia menampilkan reka bentuk modular tanpa kipas yang menggunakan penyejukan konveksi semula jadi, memastikan kebolehpercayaan jangka panjang dengan mengurangkan titik kegagalan mekanikal. Dengan sokongan terbina untuk kawalan vektor tanpa sensor, 25A-E032N104 memberikan pengurusan tork dan kelajuan yang tepat untuk beban motor yang mudah dan kompleks.

Spesifikasi Teknikal

Kelebihan Kejuruteraan

Kepelbagaian Kawalan Lanjutan

Allen-Bradley 25A-E032N104 menyokong kedua-dua kawalan gelung terbuka dan gelung tertutup, membolehkan jurutera menyesuaikan tindak balas pemacu mengikut keperluan aplikasi tertentu. Sama ada anda memerlukan Voltan per Hertz (V/f) standard untuk kawalan kipas mudah atau kawalan vektor tanpa sensor untuk tork permulaan tinggi, modul ini menyesuaikan diri dengan pelbagai tugas industri tanpa perkakasan tambahan.

Reka Bentuk Tanpa Kipas yang Kukuh

Dengan menggunakan penyejukan konveksi semula jadi, pemacu Bingkai E ini menghapuskan kelemahan yang berkaitan dengan kipas penyejuk, seperti pengumpulan habuk dan kehausan galas. Pilihan reka bentuk ini menjadikan 25A-E032N104 sangat sesuai untuk persekitaran di mana akses penyelenggaraan terhad atau di mana pencemaran udara menjadi kebimbangan.

Keselamatan & Integrasi

Modul ini termasuk fungsi Safe Torque Off (STO) terbina dalam, yang menghilangkan kuasa putaran ke motor tanpa mematikan keseluruhan pemacu. Ciri ini memenuhi piawaian keselamatan global dan memudahkan reka bentuk mesin dengan mengurangkan keperluan untuk kontaktor keselamatan luaran.

Panduan Pemasangan & Konfigurasi

• Pemasangan: Pasang pemacu secara menegak pada permukaan rata yang bebas getaran. Pastikan ruang yang mencukupi di sekitar casis Bingkai E (270 x 250 x 180 mm) untuk membolehkan aliran udara yang betul melalui sirip penyejukan konveksi.
• Pemasangan Kabel Kuasa: Sambungkan input tiga fasa 600V ke terminal R, S, dan T. Gunakan kabel motor bertutup berkualiti tinggi untuk output U, V, dan W bagi meminimumkan gangguan elektrik, kerana model ini tidak mengandungi penapis EMC dalaman.
• Pengaturcaraan: Konfigurasi boleh dilakukan melalui Modul Antara Muka Manusia (HIM) terbina dalam atau menggunakan kuasa MainsFree™ USB untuk tetapan parameter luar talian sebelum pemacu dipasang dalam kabinet.

Soalan Lazim Teknikal

S1: Apakah maksud akhiran "N104" untuk model Allen-Bradley ini?

J1: "N104" menunjukkan bahawa pemacu mempunyai penutup jenis IP20 NEMA/Terbuka dan tidak termasuk penapis EMC dalaman. Untuk aplikasi yang memerlukan pematuhan EMC ketat, penapis luaran perlu ditambah.

S2: Bolehkah pemacu ini digunakan di lokasi altitud tinggi?

J2: Siri PowerFlex 523 dinilai untuk prestasi penuh sehingga 1000 meter. Untuk altitud melebihi ini, arus keluaran mesti dikurangkan mengikut manual data teknikal Rockwell Automation.

S3: Adakah 25A-E032N104 serasi dengan EtherNet/IP?

J3: Walaupun ia mempunyai port RS485/DSI terbina untuk Modbus RTU, sambungan EtherNet/IP boleh dicapai dengan menambah modul penyesuai komunikasi pilihan 25-COMM-E2P.
