Modul Pemproses Memori Pengguna 2MB Allen-Bradley 1769-L33ERM

Gambaran Keseluruhan Produk

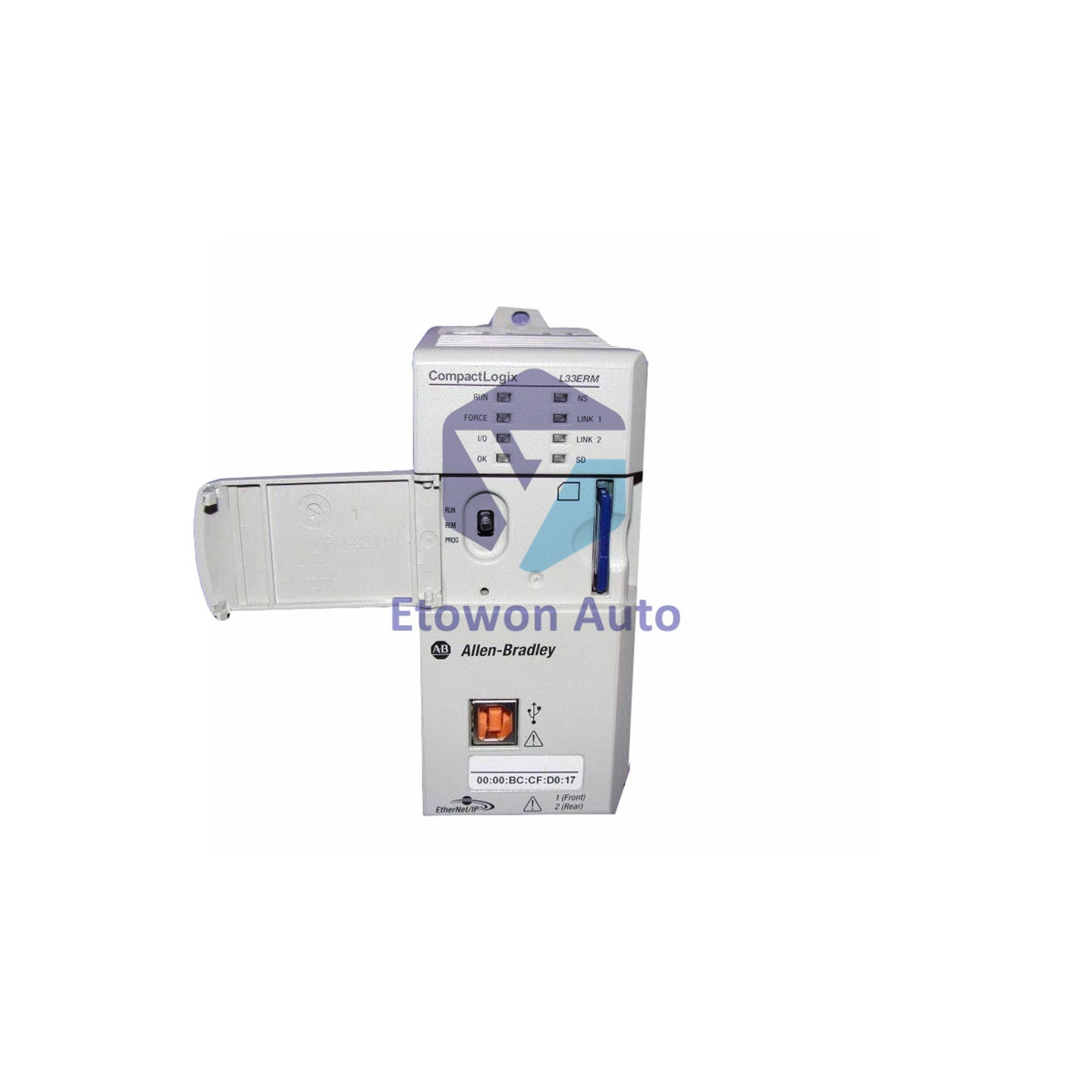

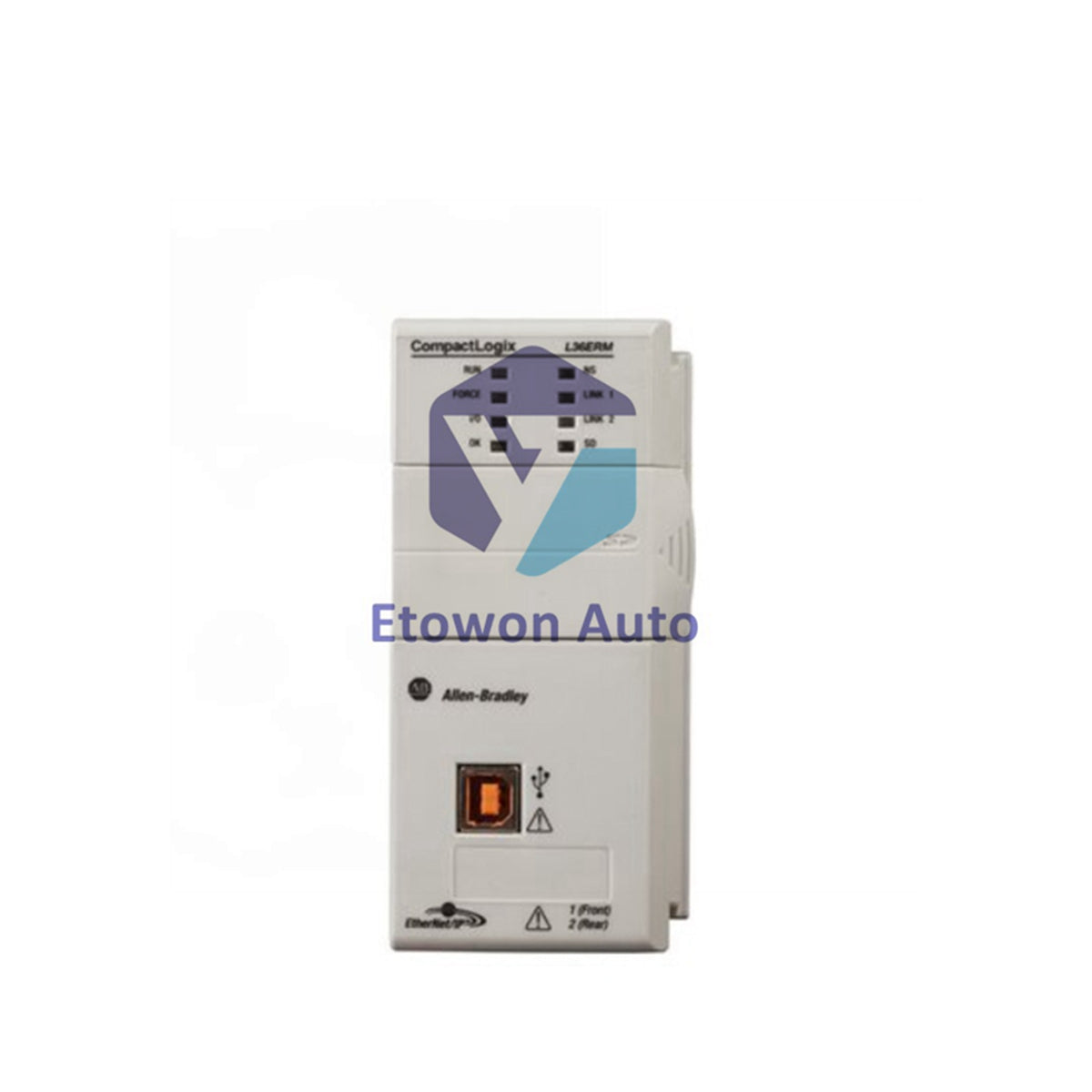

1769-L33ERM adalah pengawal standard CompactLogix 5370 berprestasi tinggi yang dihasilkan oleh Allen-Bradley (Rockwell Automation). Direka untuk mengendalikan kawalan mesin berkelajuan tinggi yang kompleks dan pergerakan berkoordinasi pelbagai paksi, pemproses ini dilengkapi dengan memori pengguna 2MB yang luas bersama kad memori SD bukan mudah hilang 1GB yang disertakan (boleh dikembangkan sehingga 2GB). Ia dilengkapi dengan dua port Ethernet/IP dan antara muka pengaturcaraan USB khusus. Mampu melaksanakan arahan penyelarasan merentasi 8 paksi gerakan terpadu melalui Ethernet/IP, unit kawalan seberat 0.50 kg (1.10 lbs) ini berinteraksi secara langsung dengan sehingga 16 modul 1769 Compact I/O tempatan merentasi 3 bank pengembangan tanpa memerlukan bateri sandaran luaran.

Kelebihan Teknikal Teras

Kawalan Gerakan CIP 8-Paksi Terpadu

1769-L33ERM menghapuskan keperluan untuk kad kawalan gerakan khusus atau antara muka rangkaian berasingan. Dengan menggunakan Common Industrial Protocol (CIP) Motion melalui Ethernet/IP standard, pengawal ini secara asli menyelaraskan sehingga 8 paksi serentak. Ia menyediakan profil gelung kawalan kedudukan, halaju, tork, dan frekuensi secara lancar terus dari pemproses pusat.

Ethernet/IP Dua Port dengan Topologi DLR

Menampilkan dua port Ethernet RJ45 terbina dalam yang dikonfigurasikan dengan suis dalaman, pemproses menyokong topologi rangkaian Device Level Ring (DLR). Infrastruktur cincin ini menyediakan ketahanan ralat rangkaian yang canggih; jika satu segmen kabel ethernet putus, sistem terus beroperasi tanpa memutuskan gelung komunikasi atau memaksa mesin dimatikan.

Penyelesaian Penyimpanan Tenaga Tanpa Bateri

Untuk mengurangkan rutin penyelenggaraan berkala dan sisa alam sekitar, pengawal 5370 ini menggantikan bateri litium tradisional dengan penyelesaian penyimpanan tenaga elektrokimia dalaman yang canggih. Apabila berlaku kegagalan kuasa sistem, tenaga simpanan baki akan membekalkan kuasa kepada CPU cukup lama untuk membersihkan data runtime yang mudah hilang dan memori projek ke dalam kad SD bukan mudah hilang yang selamat.

Spesifikasi Teknikal

Pemasangan dan Penyelenggaraan

Kunci Mekanikal dan Peraturan Bank I/O

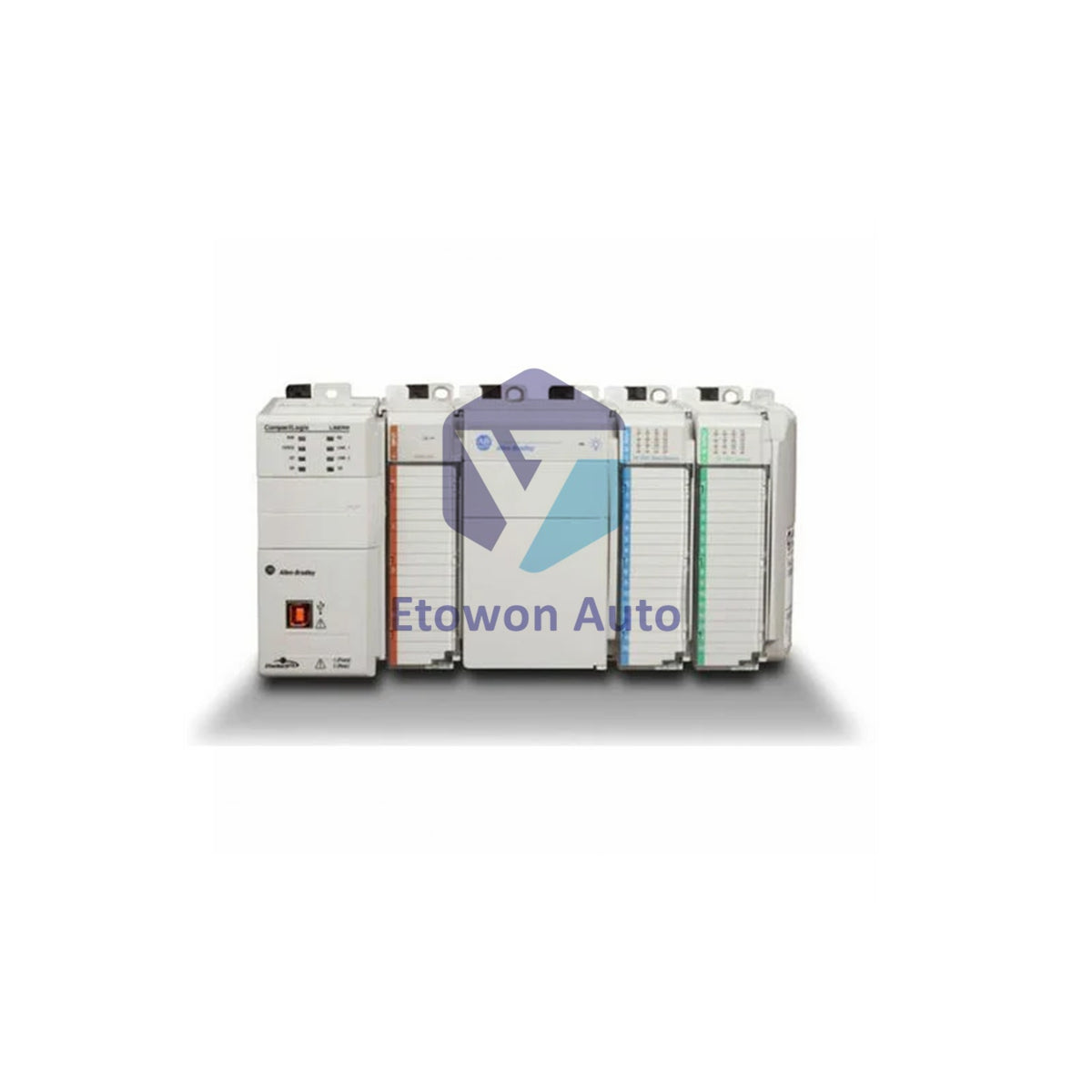

Pasang 1769-L33ERM dengan kukuh pada rel DIN standard 35mm atau skru terus ke plat belakang penutup. Apabila merancang susun atur I/O anda, ingat bahawa pemproses ini boleh mengendalikan maksimum 16 modul I/O Kompak 1769 tempatan yang diagihkan merentasi sehingga 3 bank fizikal. Pastikan modul bekalan kuasa anda diletakkan untuk memenuhi penarafan jarak bas tempatan, dan kunci tuas pengembangan bersama dengan kukuh untuk mengamankan sambungan papan belakang.

Pengurusan Port Rangkaian Ethernet Dua Port

Port RJ45 berganda berfungsi sebagai suis terbina dalam yang berkongsi satu alamat IP. Gunakan fungsi ini untuk membina susunan Cincin Tahap Peranti (DLR) yang kukuh atau rangkaian linear lurus. Sambungkan komputer riba pengaturcaraan anda atau PanelView HMI ke port sekunder, atau sambungkan melalui port USB terbina dalam di muka hadapan untuk akses diagnostik tempatan segera.

Pengurusan Flash Projek dan Muatan Firmware

Semasa peningkatan utama atau pertukaran penyelenggaraan perkakasan, gunakan Studio 5000 Logix Designer untuk memuatkan versi firmware yang sepadan ke dalam pengawal. Data projek boleh disimpan dengan selamat pada kad 1784-SD1 1GB. Ini membolehkan juruteknik lapangan memulihkan daripada pertukaran perkakasan yang tidak dirancang dengan cepat dengan memindahkan kad SD fizikal ke pemproses baru tanpa perlu menyambungkan PC pengaturcaraan.

Kelebihan Kejuruteraan

Penyelarasan Seni Bina Pemacu Gerakan Lanjutan

Keupayaan CIP Motion 8-paksi berkoordinasi dengan sempurna dengan pemacu servo moden seperti siri Kinetix 350, Kinetix 5500, Kinetix 5700, dan Kinetix 6500, serta pemacu frekuensi berubah PowerFlex 755. Ini menyediakan kawalan multi-paksi berketepatan tinggi untuk mesin pembungkusan, pintu pengasingan, dan barisan pemasangan berterusan.

Menyatukan Profil Komunikasi Lantai Kilang

Dengan kapasiti peruntukan tinggi sebanyak 32 sambungan CIP serentak, pemproses menguruskan pelbagai elemen lapangan sekaligus. Ia menyambung dengan mudah ke rangkaian SCADA teragih, kelompok DCS jauh, sensor lapangan, dan pemacu frekuensi berubah diskret sambil mengekalkan masa kitaran komunikasi yang rendah.

Sijil Global dan Perkakasan Tahan Lasak

Mematuhi FCC Bahagian 15 dan arahan CE, PLC industri ini dibina untuk menahan persekitaran elektrik dan fizikal yang keras. Penarafan rintangan kejutan mekanikal tinggi 30G memastikan prestasi stabil walaupun dipasang terus pada katil mesin bergetar tinggi atau rangka skid pemprosesan.

Soalan Lazim Teknikal

Q1: Apakah kelebihan akhiran "M" dalam nombor bahagian 1769-L33ERM?
A1: Penamaan "M" bermaksud Integrated Motion melalui Ethernet/IP. Walaupun 1769-L33ER standard boleh mengawal pemacu jauh melalui rangkaian menggunakan mesej mudah, 1769-L33ERM mengandungi enjin gerakan dalaman khusus yang membolehkan penyelarasan masa nyata keras sehingga 8 paksi servo dalam persekitaran Studio 5000.

Q2: Bolehkah saya memisahkan port Ethernet berganda untuk mengendalikan dua subnet berbeza?
A2: Tidak. Port Ethernet berganda pada pengawal CompactLogix 5370 berkongsi satu kad antara muka rangkaian dan satu alamat IP. Ia direka untuk menyambung peranti secara bersiri atau mewujudkan gelung Rangkaian Tahap Peranti (DLR) yang tahan lasak dan bukannya untuk menghala isyarat antara subnet yang berbeza.

Q3: Berapa lama sistem penyimpanan tenaga dalaman menyimpan data projek semasa kegagalan kuasa?
A3: Sistem penyimpanan tenaga dalaman tidak menyimpan data dalam RAM mudah terhapus secara kekal. Sebaliknya, ia memberikan lonjakan kuasa singkat sejurus selepas gangguan kuasa, yang membolehkan CPU menulis semua konfigurasi aktif dan parameter tag ke dalam kad SD tidak mudah terhapus. Data tersebut kekal tersimpan dengan selamat di kad sehingga sistem dimulakan semula.
