1746-OV8

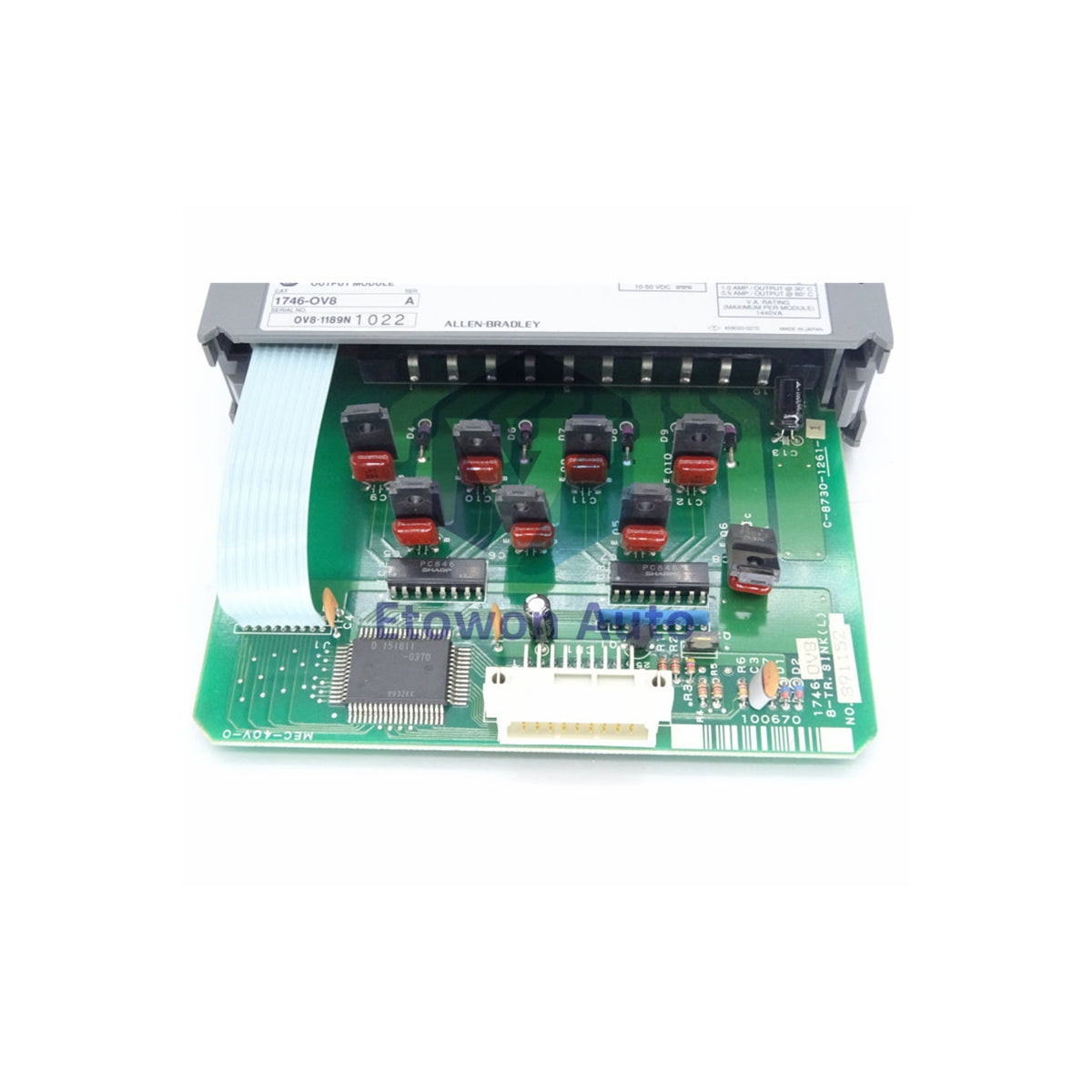

Allen-Bradley 1746-OV8 8 Point Output Module 10-50VDC

Stok ada (16 unit), sedia untuk dihantar

  • Manufacturer: Allen-Bradley

  • Product No.: 1746-OV8

  • Product Type: Discrete I/O Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 680g

  • Shipping port: Xiamen

  • Warranty: 12 months

Polisi Pemulangan 30 Hari · Jaminan 12 Bulan
  • Penghantaran Pantas
  • Sokongan 24/7
  • Jaminan Kualiti

Penerangan

Allen-Bradley 1746-OV8 SLC 500 Discrete Output Module

Allen-Bradley 1746-OV8 | SLC 500 Discrete Output Module with 8 sinking 24V DC output channels. Provides reliable high-current switching for industrial automation applications. Single slot module directly installs to any SLC 500 chassis. Weight: approximately 0.68 kg (1.5 lbs).

Key Features

8 sinking output channels, 10-50V DC range. 1.0A per point @ 30°C, 0.5A @ 60°C. 8.0A per module @ 30°C, 4.0A @ 60°C. 0.1ms ON signal delay, 1.0ms OFF delay. 135mA backplane current @ 5V DC. LED status indicators on front panel. Color-coded removable terminal blocks. Self-lifting pressure plates accept 14 AWG wires.

Technical Specifications

Manufacturer Rockwell Automation
Brand Allen-Bradley
Part Number 1746-OV8
Series SLC 500
Module Type Discrete Output, Sinking
Number of Outputs 8 (1 group)
Output Voltage Range 10-50 VDC
Continuous Current per Point 1.0A @ 30°C, 0.5A @ 60°C
Continuous Current per Module 8.0A @ 30°C, 4.0A @ 60°C
Surge Current per Point 3.0A for 10ms max
Signal Delay (ON) 0.1 ms
Signal Delay (OFF) 1.0 ms
Off-state Leakage 1 mA max
On-state Voltage Drop 1.2V max @ 1A
Backplane Current (5V DC) 135 mA
Backplane Current (24V DC) 0 mA
Thermal Dissipation 6.9 W max
Operating Temperature 0°C to +60°C
Storage Temperature -40°C to +85°C
Relative Humidity 5-95% (non-condensing)
Agency Certification UL/C-UL, CE, C-Tick, Class I Div 2
Slot Requirement Single slot
Weight Approx. 0.68 kg (1.5 lbs)

Wiring and Installation

Install in any SLC 500 chassis slot. Use color-coded removable terminal blocks for wiring. Self-lifting pressure plates accept up to two 14 AWG (2 mm²) wires. Optional pre-wired cable and 1492 interface module available. LED indicators display I/O point status. No limit on installation instances, limited only by processor memory and available slots.

Engineering Advantages

High current capacity supports demanding loads. Fast 0.1ms ON response ideal for high-speed applications. Sinking outputs compatible with common industrial loads. Class I Division 2 certification enables hazardous area installation. Removable terminal blocks simplify wiring and maintenance. Compact single slot design saves chassis space.

FAQs

Q1: What is the output current rating?
A1: 1.0A per point @ 30°C, derated to 0.5A @ 60°C.

Q2: What voltage range does this module support?
A2: 10-50V DC sinking output.

Q3: How many slots does this module occupy?
A3: Single slot in any SLC 500 chassis.

Product Resources

📄 Download PDF
🏷️ Tags: Discrete I/O Module
