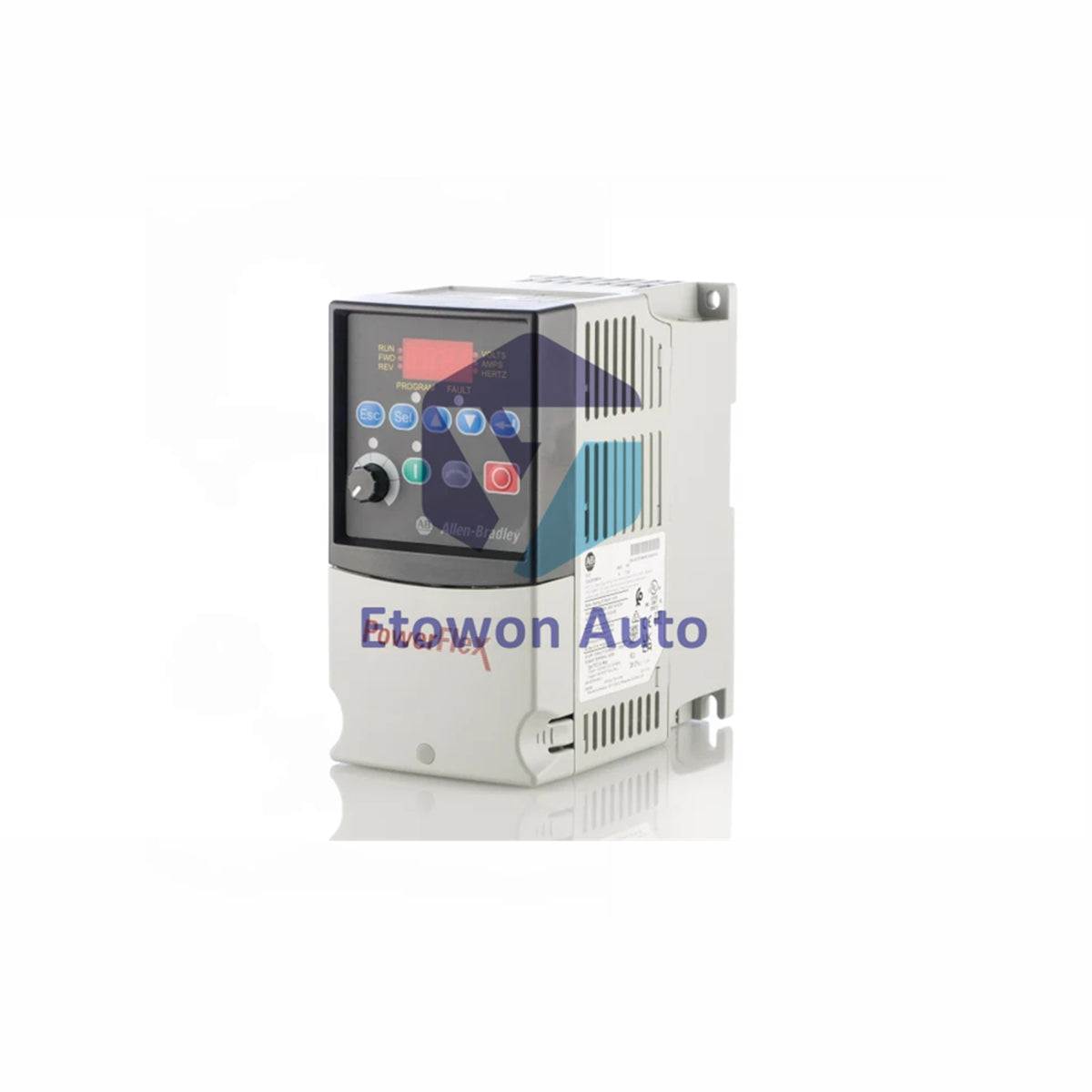

22B-B017H204 Pemacu Allen-Bradley - Siri PowerFlex 40 3.7kW

Gambaran Produk

Allen-Bradley 22B-B017H204 adalah Pemacu Frekuensi Boleh Laras PowerFlex 40 yang tahan lasak, direka untuk menyediakan kawalan motor tork tinggi bagi aplikasi industri yang mencabar. Memberikan kuasa 5 HP (3.7 kW), pemacu ini menampilkan reka bentuk pemacu plat khusus (Jenis Heatsink) untuk pengurusan terma yang cekap dalam petak yang padat. Beratnya kira-kira 2.3 kg, ia menggabungkan ketepatan kelajuan tinggi dengan ketahanan yang diperlukan untuk pengadun, mesin tekstil, dan pengubahsuaian HVAC, memastikan hasil maksimum dan jangka hayat motor yang panjang.

Spesifikasi Teknikal

Panduan Pemasangan & Kejuruteraan

Kejuruteraan tepat diperlukan untuk memanfaatkan sepenuhnya potensi pemacu 22B-B017H204:

• Penyejukan Pemacu Plat: Sebagai pemacu jenis plat, unit ini membuang haba sebanyak 180 Watt secara keseluruhan. Pastikan permukaan pemasangan mampu bertindak sebagai heatsink luaran atau sediakan aliran udara terarah ke zon kehilangan haba luaran 150W.
• Pengurusan Beban Lebihan: Penarafan 17A menyokong beban lebihan 150% selama sehingga 60 saat, yang penting untuk memulakan pengadun berkelikatan tinggi atau beban inersia berat.
• Penyelarasan Akustik: Untuk aplikasi tekstil atau bilik senyap, tingkatkan frekuensi PWM ke 16 kHz untuk menghapuskan dengungan motor yang boleh didengar. Perlu diingat bahawa pengurangan kuasa mungkin dikenakan pada frekuensi pembawa yang lebih tinggi.
• Integrasi Rangkaian: Pemacu ini sedia kilang untuk sambungan daisy-chain RS-485. Untuk integrasi lebih luas, kad komunikasi DeviceNet atau PROFIBUS pilihan boleh ditambah ke port DSI dalaman.

Kelebihan Kejuruteraan

• Kawalan Vektor Tanpa Sensor: Secara automatik mengimbangi turun naik beban untuk mengekalkan kelajuan konsisten dan tork permulaan tinggi.
• Sedia untuk Retrofit HVAC: Jejak pemacu plat yang padat mudah dimuatkan ke dalam panel kawalan lama, menjadikannya pilihan ideal untuk menaik taraf unit pengendalian udara lama.
• Ketahanan Litar Pintas: Mempunyai penarafan litar pintas simetri 100 kA, memberikan perlindungan unggul terhadap lonjakan kuasa dan kesalahan elektrik.
• Kawalan StepLogic™: Membolehkan pemacu melaksanakan urutan logik mudah tanpa pengawal luaran, mempermudah tugas automasi tempatan.

Soalan Lazim Teknikal

S1: Apa yang membezakan versi "Plate Drive" daripada pemacu PowerFlex standard?
J1: Pemacu plat (H204) direka untuk pemasangan heatsink luaran, membolehkan haba dibuang di luar petak kawalan, yang mengurangkan suhu dalam kabinet.

S2: Bolehkah saya menggunakan pemacu 2.3 kg ini untuk pemasangan di altitud tinggi?
J2: Ya, namun pengurangan kuasa mungkin diperlukan untuk altitud melebihi 1,000 meter. Berat 2.3 kg memudahkan pemasangan pada plat panel standard atau heatsink khusus.

S3: Adakah pemacu ini serasi dengan input fasa tunggal?
J3: 22B-B017H204 dinilai untuk input 3-fasa. Walaupun sesetengah pemacu PowerFlex boleh dikurangkan penarafannya untuk fasa tunggal, disyorkan menggunakan bekalan 3-fasa untuk mengekalkan penarafan output 17A penuh.
