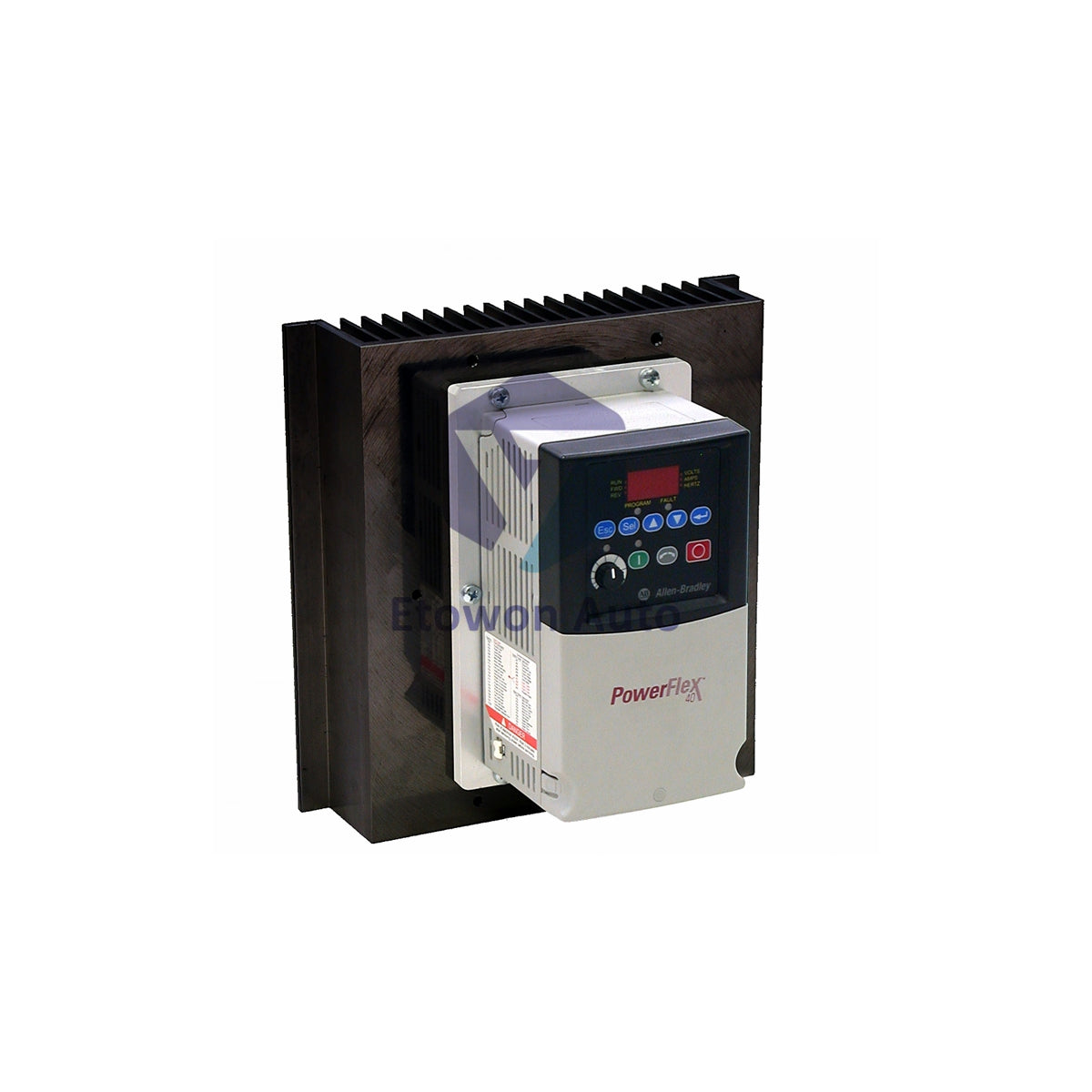

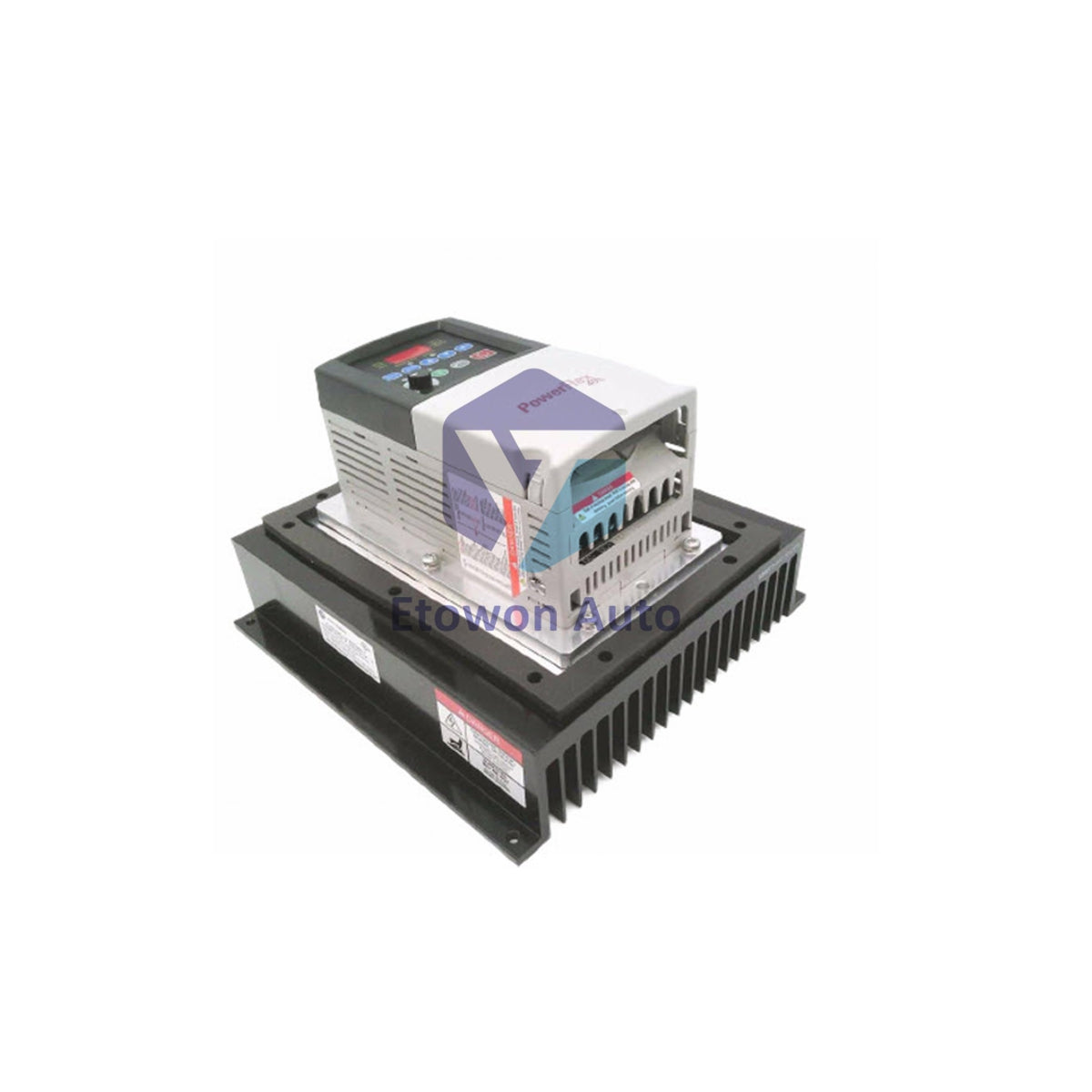

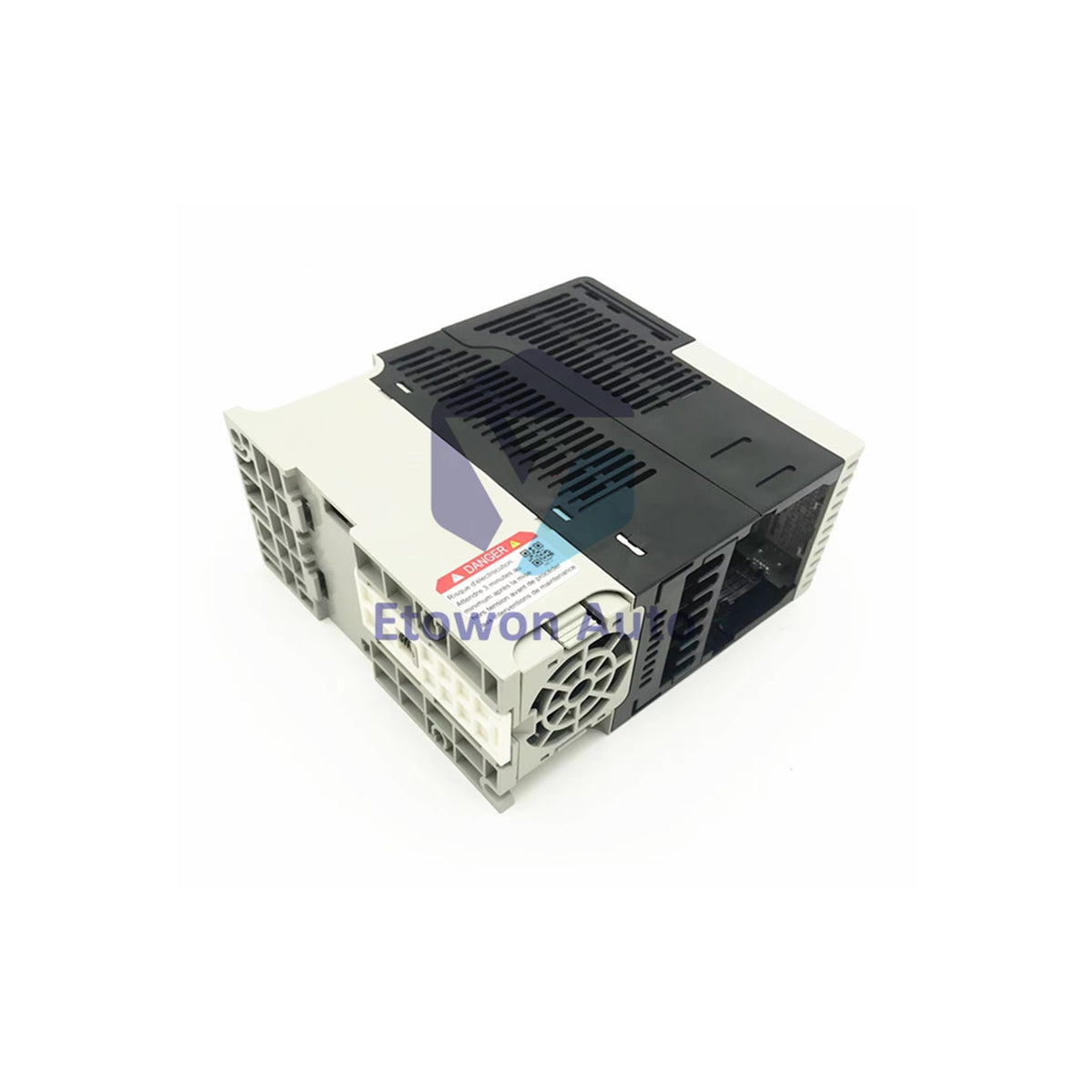

22B-A2P3N114 PowerFlex 40 0.5HP AC VFD Pemacu Allen-Bradley

Gambaran Produk

22B-A2P3N114 adalah Pemacu VFD AC Kekerapan Laras yang padat dan sangat serbaguna dari siri PowerFlex 40 yang boleh dipercayai, dihasilkan oleh Allen-Bradley di bawah Rockwell Automation. Direka untuk kawalan kelajuan motor yang fleksibel dan tempatan dalam susun atur industri yang terhad ruang, pemacu ini beroperasi pada input AC fasa tunggal 200-240V dan memberikan arus keluaran berterusan yang tepat sebanyak 2.3 Amper. Dinilai pada 0.4 kW (0.5 Kuasa Kuda), modul kukuh ini dilengkapi dengan papan kekunci terbina untuk pengaturcaraan langsung dan penapis dalaman yang mematuhi CE terbina dalam, menawarkan prestasi unggul terus dari kotak dan integrasi mesin yang dipermudahkan. Unit Bingkai A ini mempunyai berat bersih berdiri sendiri kira-kira 1.41 kg (3.1 lbs), mengimbangi ketahanan lasak dengan jejak panel yang ringan.

Kelebihan Teknikal Teras

• Penapis Mematuhi CE Terpadu: Dilengkapi dengan penapis elektromagnet dalaman yang memastikan pematuhan ketat kepada garis panduan pelepasan CE Eropah, menjimatkan ruang panel berharga dan kos pendawaian dengan menghapuskan modul penapis luaran.
• Rangka Kawalan V/Hz Serbaguna: Menggunakan algoritma kawalan Voltan per Hertz (V/Hz) yang sangat cekap, memberikan penjejakan prestasi yang cemerlang merentasi julat keluaran 0 hingga 120 Hz untuk pengurusan tork yang konsisten.
• Komunikasi Bersiri Asli: Mempunyai port komunikasi RS-485 terbina dalam, membolehkan konfigurasi rangkaian multi-drop dan sambungan perkakasan lancar dengan sistem logik automasi periferal.

Spesifikasi Teknikal

Aplikasi Industri

• Tali Sawat Pengangkut Skala Kecil: Mengawal suapan pengasingan bebas, meja pembungkusan tempatan, dan garis penjejakan penghantaran yang memerlukan perubahan kelajuan yang stabil.
• Aliran Udara HVAC Komersial: Melaras pemasangan blower pecahan kecil, hud ekzos industri, dan pengitaran semula udara bilik penyejukan tempatan.
• Pam Pengukuran Sentrifugal: Mengendalikan dos bahan kimia, aliran pensampelan rawatan air, dan operasi pemindahan cecair berjumlah rendah.
• Integrasi OEM Mesin: Menyediakan modul pengawalan kelajuan yang ideal untuk pengadun makmal, karusel pusingan, dan mesin pembalut automatik.

Pendawaian & Pemasangan

• Infrastruktur Suapan Garis Utama: Sambungkan terus talian sumber masuk fasa tunggal 240V ke terminal R/L1 dan S/L2. Terminal kuasa keluaran (U/T1, V/T2, W/T3) disambungkan terus ke motor induksi AC 3 fasa.
• Operasi Papan Kekunci Panel Terus: Gunakan papan kekunci kawalan terbina dalam dengan dail potensiometer terintegrasi untuk pengaktifan dan pelarasan kekerapan tempatan serta-merta tanpa persediaan perisian yang rumit.
• Perlindungan Pemantauan Keselamatan: Perkakasan mempunyai matriks perlindungan terbina yang mengendalikan litar pintas keluaran, beban arus berlebihan berat, dan keadaan voltan bekalan rendah untuk melindungi peralatan anda.
• Metrik Altitud dan Persekitaran: Pastikan pemasangan dilakukan di persekitaran di bawah 1000 meter (3300 kaki) untuk mengelakkan pengurangan kuasa. Kekalkan suhu persekitaran antara -10°C dan +50°C.

Kelebihan Kejuruteraan

• Jejak Penjimatan Ruang: Direka untuk pemasangan panel belakang sisi ke sisi yang padat di dalam kabinet kawalan, membolehkan jurutera memaksimumkan ruang dalam peti.
• Reka Bentuk Kestabilan Terma: Beroperasi dengan cekap dengan keluaran haba rendah di dalam panel mesin tertutup merentasi julat penyimpanan yang luas dari -40°C hingga +70°C.
• Matriks Beban Lebihan Sistem Lasak: Mengendalikan puncak sementara sehingga 150% daripada ambang maksimum 2.3 Amp selama satu minit penuh, mengelakkan kitaran trip yang menjengkelkan semasa permulaan motor berineria tinggi.

Soalan Lazim Teknikal

S1: Bolehkah saya sambungkan bekalan kuasa 3 fasa ke input fasa tunggal 22B-A2P3N114?
J1: Tidak. Pemacu ini direka khusus dan dinilai secara dalaman untuk input AC fasa tunggal 200-240V. Menyambungkan talian tiga fasa boleh mencetuskan kesalahan fasa input atau merosakkan penyearah jambatan dalaman.

S2: Apakah kekerapan keluaran tertinggi yang boleh dicapai model PowerFlex 40 ini?
J2: Pemacu ini mempunyai julat kekerapan operasi dari 0 Hz hingga 120 Hz, menjadikannya sesuai untuk aplikasi yang memerlukan kelajuan standard atau kelajuan operasi yang lebih tinggi.

S3: Bagaimana penapis CE terbina membantu susunan panel sistem automasi saya secara keseluruhan?
J3: Penapis dalaman menekan bunyi elektromagnet frekuensi tinggi daripada kembali ke talian kuasa utama anda, mengelakkan tingkah laku tidak menentu pada komponen sensitif berdekatan seperti input PLC atau sensor analog.
