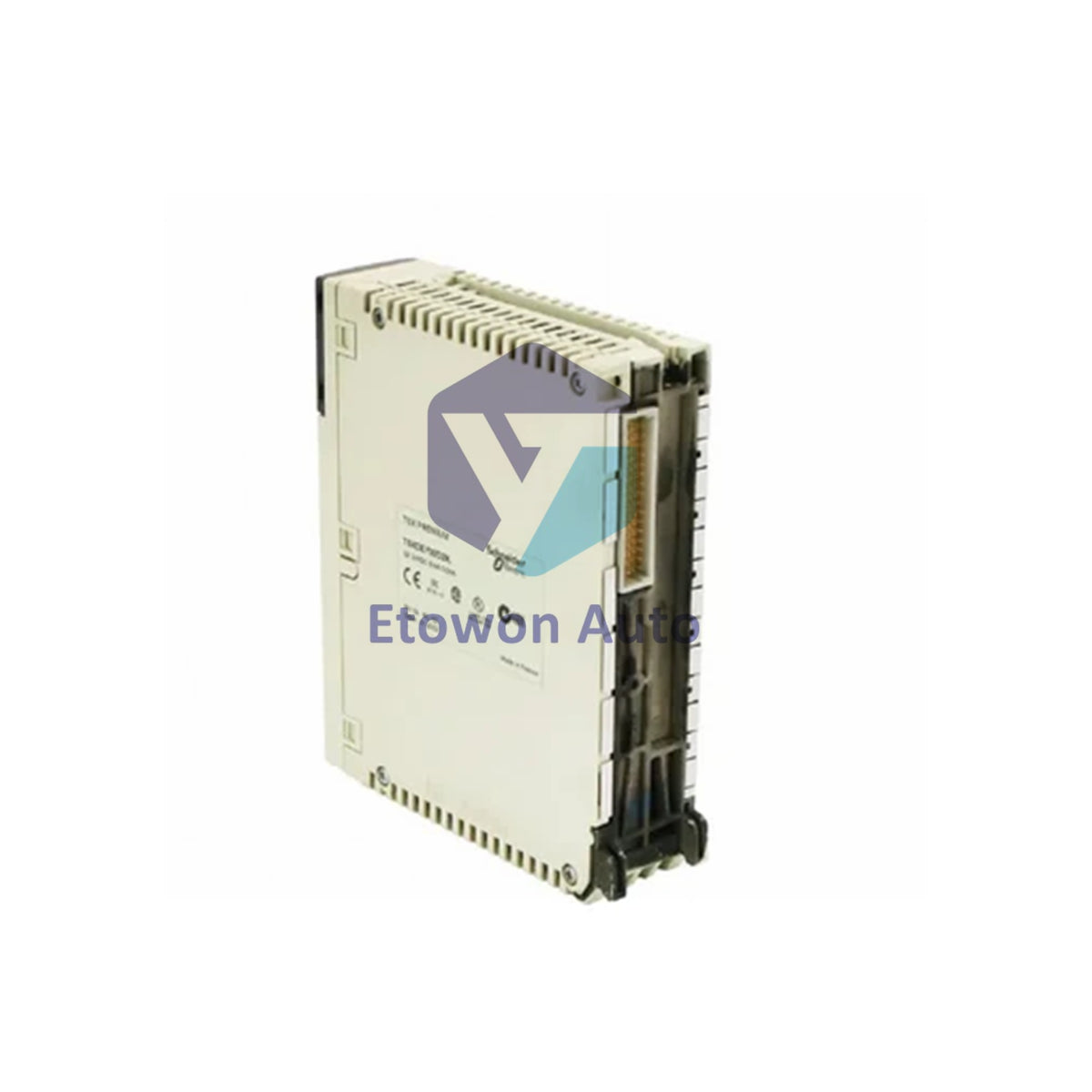

  • TSXAEY1614-4

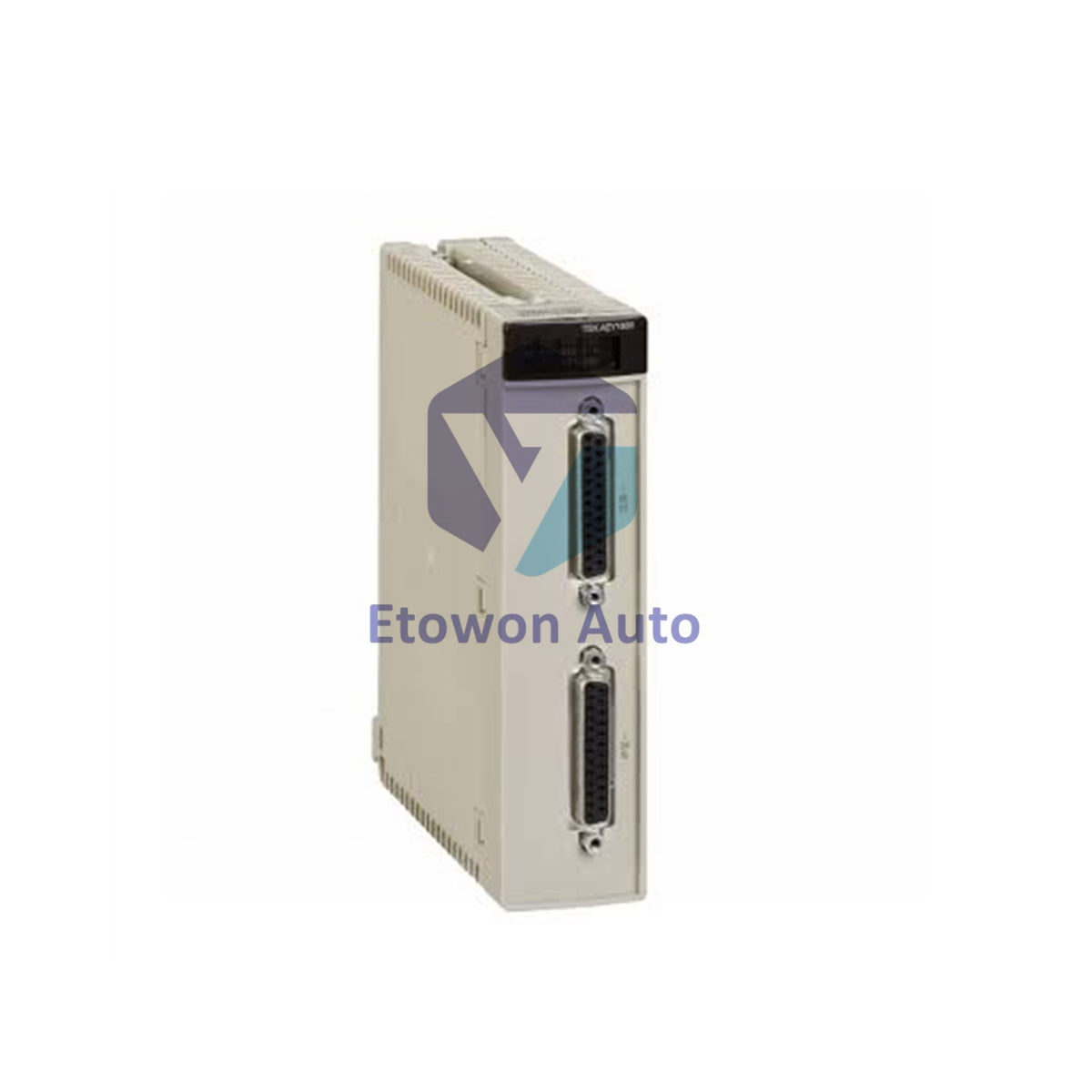

  • TSXAEY1614-5

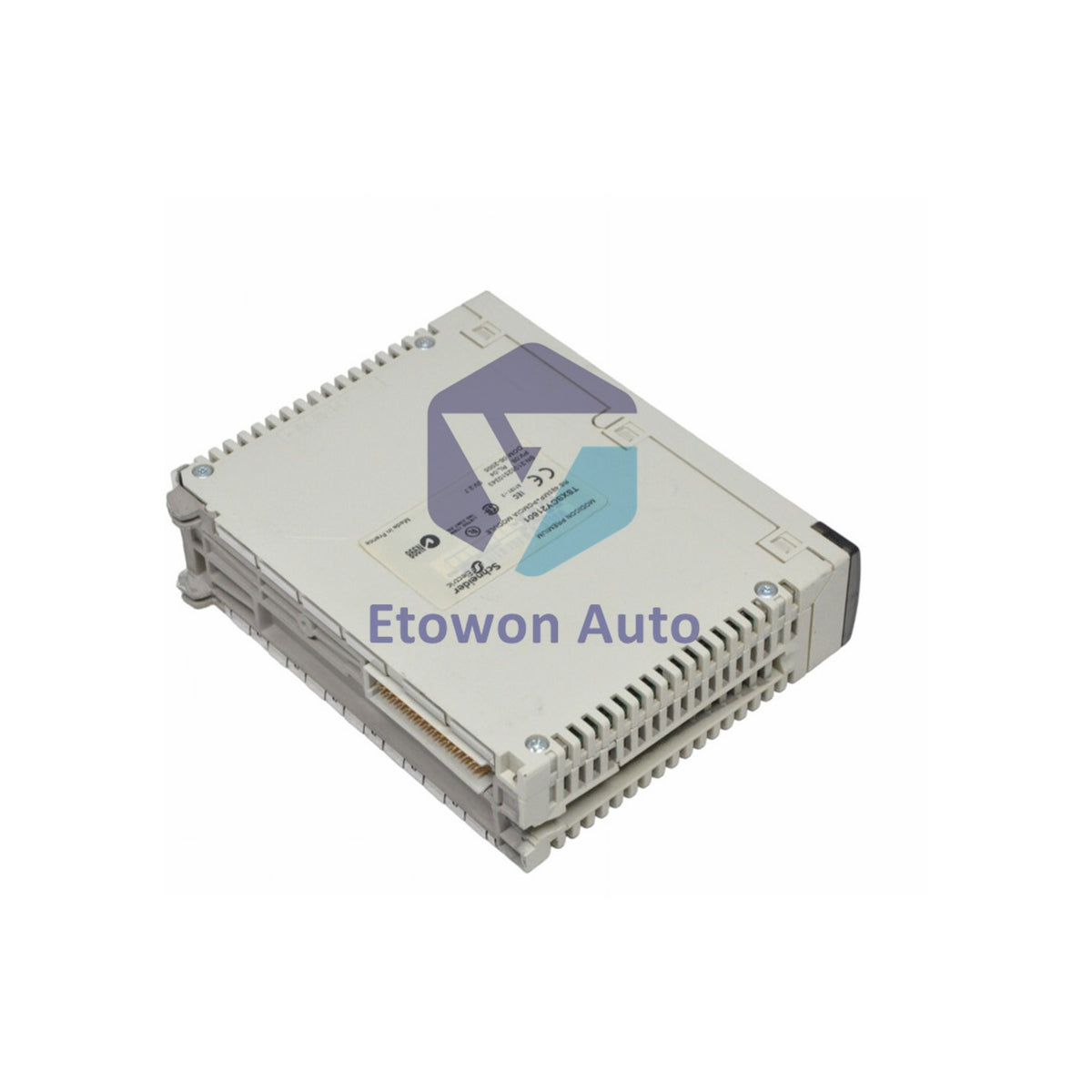

  • TSXAEY1614-3
1 3

TSXAEY1614

Schneider Electric TSXAEY1614 Modicon 16-Bit Analog Input

Қорда (11 дана), жөнелтуге дайын

  • Manufacturer: Schneider

  • Product No.: TSXAEY1614

  • Product Type: Analog Input Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Schneider Electric TSXAEY1614 Technical Overview

The Schneider Electric TSXAEY1614 is a high-density 16-channel analog input module designed for Modicon Premium and TSX Micro PLC platforms. Engineered for precise temperature and low-voltage signal monitoring, this module features a 16-bit analog-to-digital conversion resolution across 16 high-level input channels. Weighing approximately 0.35 kg (0.77 lbs), it supports a wide variety of thermocouple types (B, E, J, K, L, N, R, S, T, U) and +/- 80 mV voltage signals. It utilizes two SUB-D 25 electrical connectors, achieves a nominal read cycle time of 70 ms per channel, and provides robust 1000 Vrms isolation between channels, bus, and ground across operating temperatures from 0 °C to 60 °C.

Part Number Breakdown

  • TSX: Schneider Electric Modicon Industrial Automation Platform Architecture
  • AEY: High-Density Analog Input Module Designation
  • 16: 16-Channel High-Level Input Configuration
  • 14: Thermocouple (Types B–U) & +/-80mV Low-Voltage Signal Specification

Technical Specifications Table

Parameter Specification
Manufacturer / Brand Schneider Electric
Full Part Number TSXAEY1614
Product Platform Modicon Premium Automation Platform / TSX Micro PLC
Analog Input Count & Resolution 16 High-Level Inputs / 16-Bit A/D Conversion
Supported Input Types Thermocouples (B, E, J, K, L, N, R, S, T, U) & +/- 80 mV Voltage
Read Cycle Time & Connection 70 ms per Channel Nominal / 2 x SUB-D 25 Connectors
Isolation Rating 1000 Vrms (Between Channels/Bus and Channels/Ground)
Current Consumption 300 mA at 5 V DC
Physical Net Weight 0.35 kg (0.77 lbs) Net Weight
Operating Temperature Range 0 °C to +60 °C (32 °F to +140 °F)

Key Features & Hardware Configurations

Features 16 channels, 16-bit resolution, thermocouple/voltage support, SUB-D 25 connection, 0.35 kg weight, 1000Vrms isolation, and IP20 rating.

Frequently Asked Questions (FAQs)

Q1: What are the main physical and performance specs of Schneider Electric TSXAEY1614?
A1: 16 channels, 16-bit resolution, thermocouple & +/-80mV inputs, 0.35 kg weight, 1000Vrms isolation, 0–60 °C range.

Q2: What thermocouple standards and sensor types are supported by this module?
A2: Supports 10 thermocouple types (B, E, J, K, L, N, R, S, T, U) alongside +/- 80 mV voltage signals.

Q3: What electrical connector interface is used for field wiring connections?
A3: Field wiring connections are established using two standard SUB-D 25 connectors on the front panel.
