IC670PBI001

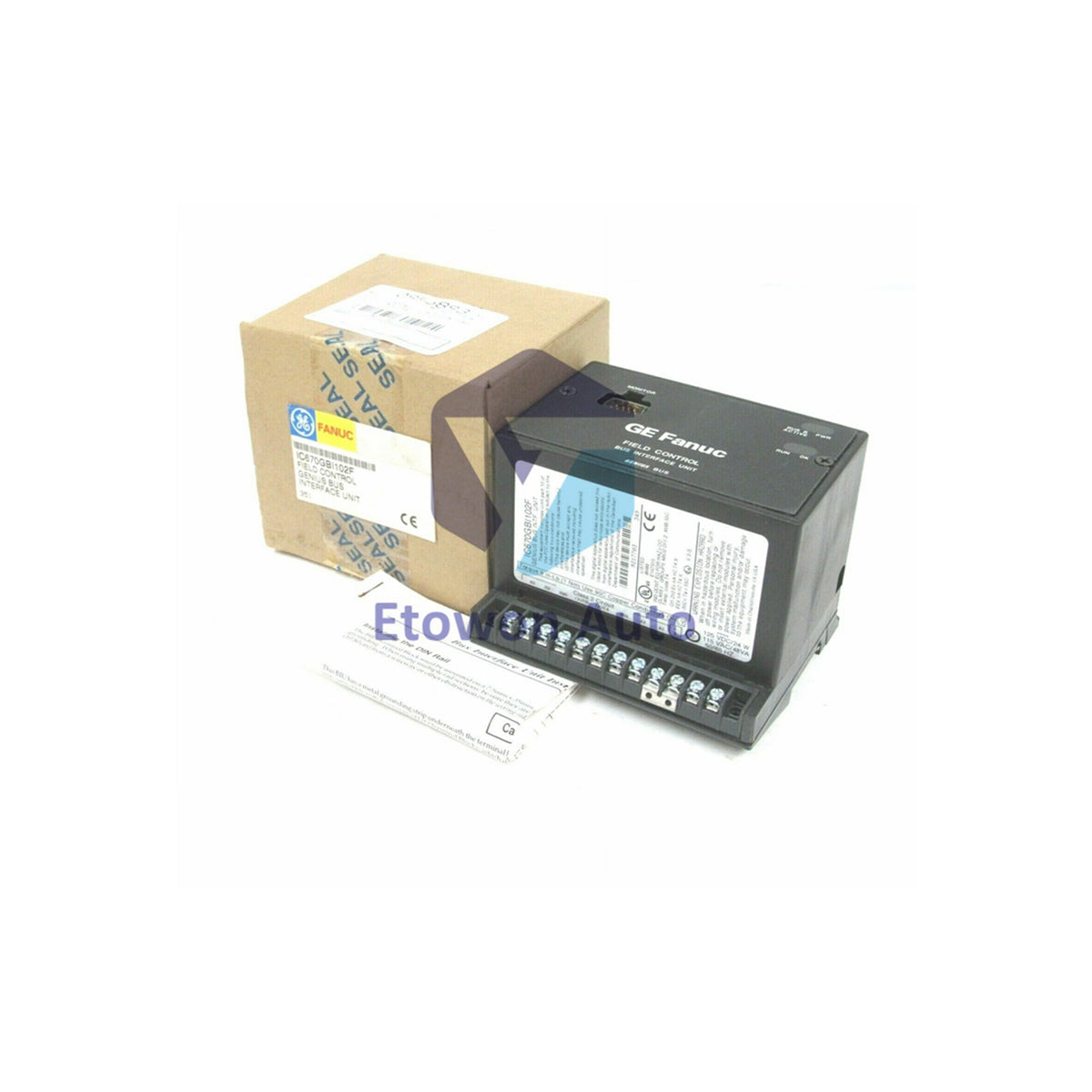

IC670PBI001 Profibus BIU | GE Fanuc Field Control 12M Baud

Тек 9 дана қалды

  • Manufacturer: General Electric

  • Product No.: IC670PBI001

  • Product Type: Interface Unit

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 360g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The GE Fanuc IC670PBI001 is a high-performance Profibus Bus Interface Unit (BIU) designed for the Field Control series of modular, distributed I/O systems. Operating on a 24V DC external power supply (18–30V DC range), this module serves as the central communication gateway, interfacing up to eight (8) Field Control I/O modules to a host CPU via a high-speed Profibus DP network. Constructed with a rugged, compact aluminum housing, the unit features an approximate weight of 0.36 kg (0.8 lbs). Equipped with a standard 9-pin D-sub Profibus network port and a dedicated 9-pin D-sub Hand-Held Programmer (HHP) port, the IC670PBI001 supports selectable transmission speeds up to 12 Mbits. Mounted directly to a Bus Interface Terminal Block, it enables convenient hot-swappable module replacement without disturbing field wiring.

Technical Specifications

Parameter Specification
Product Catalog Number IC670PBI001
Manufacturer / Product Family GE Fanuc / Field Control Series
Product Type Profibus Bus Interface Unit (BIU)
Rated Input Voltage & Range 24 VDC Nominal (18 to 30 VDC Range)
Input Power & Power Dissipation 7.7 Watts Input Power | 4.45 Watts Dissipation
Supported Protocol & Topology Profibus DP | Linear Bus Topology (Daisy-Chain)
Transmission Speeds 9.6K, 19.2K, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M, and 12 Mbits
Communication Ports 1x 9-Pin D-sub (Profibus Network), 1x 9-Pin D-sub (HHP Programmer)
Node Addressing & Expansion Capacity DIP Switches (Address 00–32) | Up to 8 I/O Modules per BIU
Approximate Module Weight 0.36 kg (0.8 lbs)
Status LED Indicators PWR (Power), RUN, OK
Holdup Time & Reliability MTBF 10 ms Maximum Holdup Time | 180,000 Operating Hours MTBF
Mounting Options DIN Rail or Panel Mount via BIU Terminal Block
Operating Temperature Range 0°C to 55°C (32°F to 131°F)

Key Hardware & Operational Features

  • Intelligent Distributed Processing: Manages scan processing, analog scaling, range selection, and I/O fault reporting for up to 8 local Field Control I/O modules.
  • High-Speed Communication: Supports flexible Profibus DP network transmission rates ranging from 9.6 Kbits up to 12 Mbits over shielded twisted-pair cabling.
  • Modular Maintenance Architecture: Mounts on a dedicated BIU terminal base, allowing rapid module insertion and removal without disconnecting network or field wiring.
  • Dedicated Programming Interface: Features a built-in 9-pin HHP port for local programming, diagnostic displays, program transfers, and I/O forcing.

Installation & Field Wiring Guidelines

1. Unit Mounting: Snap the BIU terminal block onto a standard DIN rail or secure it to a panel using mounting tabs. Seat the IC670PBI001 module firmly into the terminal base.

2. Network & Hardware Setup: Set node address (00–32) using the 8-position DIP switch array. Connect the 9-pin D-sub Profibus cable, ensuring terminating resistors are enabled at end nodes.

3. Power & Field Wiring: Wire external 24 VDC power to the terminal base. Verify line power protection via the onboard replaceable slow-blow fuse before energizing.

Frequently Asked Questions (FAQs)

Q1: How many I/O modules can the IC670PBI001 support?
A1: A single IC670PBI001 BIU module can host and manage up to 8 Field Control I/O modules.

Q2: How is the Profibus node address configured on this module?
A2: Address range 00 to 32 is set manually via the 8-position DIP switch array on the unit.

Q3: What maximum baud rate does the IC670PBI001 support?
A3: The module supports standard Profibus transmission speeds up to 12 Mbits.
