IS220PTCCH1B

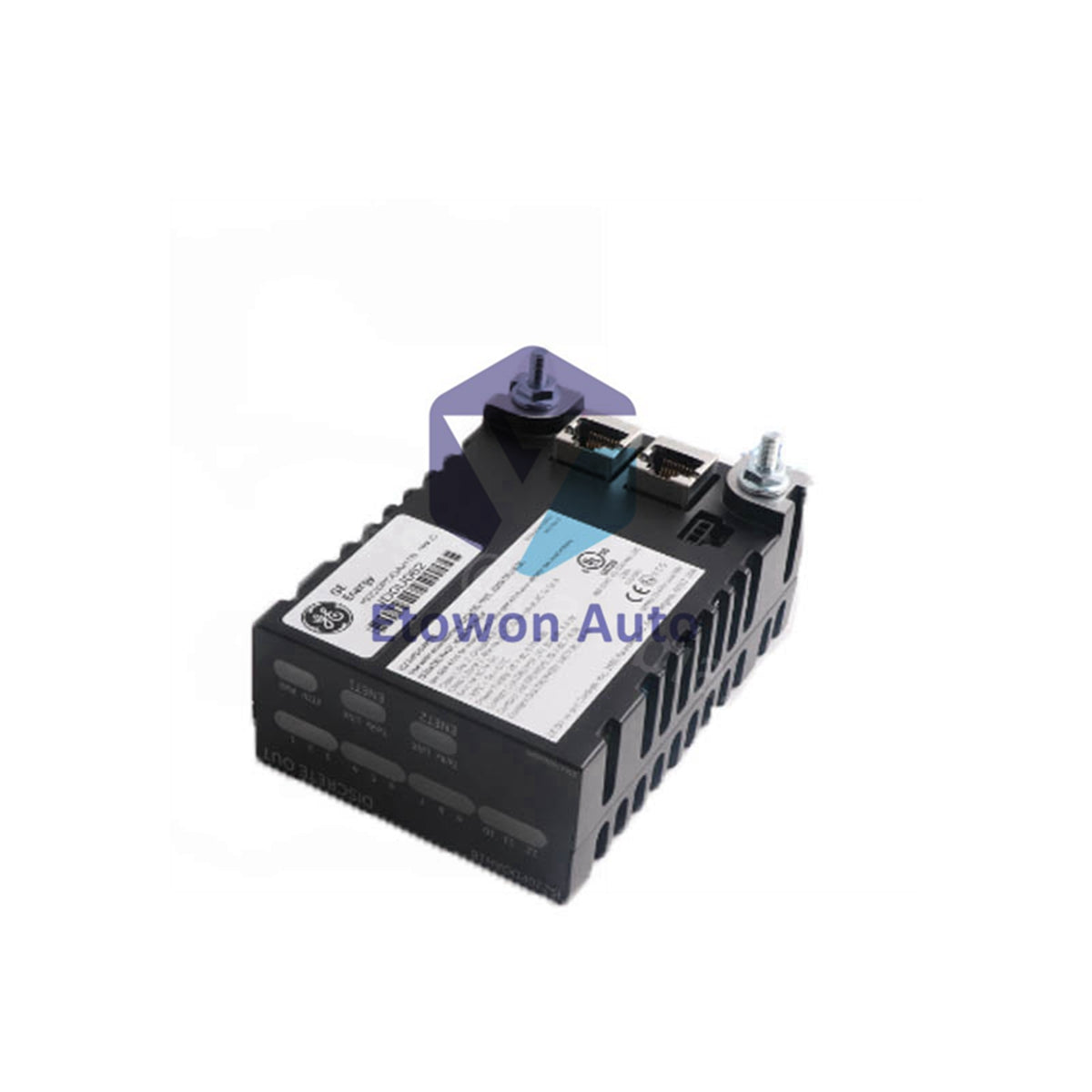

GE IS220PTCCH1B Mark VIe Thermocouple Input Module I/O Pack

Қорда (12 дана), жөнелтуге дайын

  • Manufacturer: General Electric

  • Product No.: IS220PTCCH1B

  • Product Type: I/O Pack

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The General Electric IS220PTCCH1B is a specialized Thermocouple Input I/O Pack manufactured for the GE Speedtronic Mark VIe Control System series. Purpose-built for critical gas turbine automation and industrial process control, this module provides accurate signal acquisition and conditioning for up to 12 combustion-optimized thermocouple inputs alongside 1 cold junction reference input.

Operating on a 28 V DC power supply at a low power consumption of 0.16 Amps, the IS220PTCCH1B supports versatile control architectures including Simplex, Duplex, and Triple Modular Redundant (TMR) configurations. Weighing approximately 0.45 kg (0.99 lbs) with compact, DIN-rail or terminal-mounting form factor, it interface-connects directly to terminal blocks to digitize temperature measurements across long-distance industrial field wiring.

Core Technical Advantages

  • Broad Thermocouple Compatibility: Accommodates standard E, J, K, S, and T thermocouple types (grounded or ungrounded) as well as direct millivolt inputs spanning -8 mV to +45 mV.
  • Combustion-Optimized Performance: Features 12 high-accuracy input channels specifically tailored to monitor turbine exhaust and combustion chamber thermal dynamics.
  • Flexible Control Redundancy: Fully configurable for Simplex, Duplex, or TMR system topologies to maximize plant availability and fault tolerance.
  • Long-Distance Field Wiring: Supports cable distances up to 984 feet (300 meters) from the turbine I/O panel with maximum allowed line resistance up to 450 ohms.

Technical Specifications

Parameter Specification Details
Brand / Manufacturer General Electric (GE)
Catalog Part Number IS220PTCCH1B
System Series Mark VIe Speedtronic Control System
Functional Type Thermocouple Input I/O Pack Module
Input Capacity 12 Combustion-Optimized Inputs + 1 Cold Junction Input
Supported TC Types E, J, K, S, and T (Grounded or Ungrounded)
Millivolt Voltage Range -8 mV to +45 mV DC
Power Supply Voltage 28 V DC (Current rating: 0.16 A)
Redundancy Compatibility Simplex, Duplex, Triple Modular Redundancy (TMR)
Maximum Cable Distance Up to 984 feet (300 meters) from I/O panel
Maximum Cable Resistance 450 ohms maximum loop resistance
Net Unit Weight Approx. 0.45 kg (0.99 lbs)
Application Focus GE Speedtronic MkVIe Gas Turbine Control Systems

Installation & Gap Calibration Guide

  • Terminal Mount & Network Link: Mount the IS220PTCCH1B onto the corresponding terminal board D-sub connector and secure the dual IONet Ethernet connections for communication.
  • Field Wiring Verification: Connect thermocouples (types E, J, K, S, T) ensuring loop cable resistance remains below 450 ohms across runs up to 984 feet.
  • System Configuration: Configure channel types and cold junction parameters within ToolboxST software to align with Simplex or TMR system requirements.

Technical FAQs

Q1: What is the main application of the GE IS220PTCCH1B I/O pack?
A1: It conditions and digitizes 12 combustion thermocouple inputs for GE Mark VIe gas turbines. (93 chars)

Q2: What thermocouple types are supported by the IS220PTCCH1B module?
A2: It accepts grounded/ungrounded E, J, K, S, and T types plus -8 to +45 mV inputs. (82 chars)

Q3: What are the power supply requirements and net weight of this module?
A3: It requires 28 V DC at 0.16 A and features a lightweight net weight of approx. 0.45 kg. (88 chars)
