IS220PPDAH1A

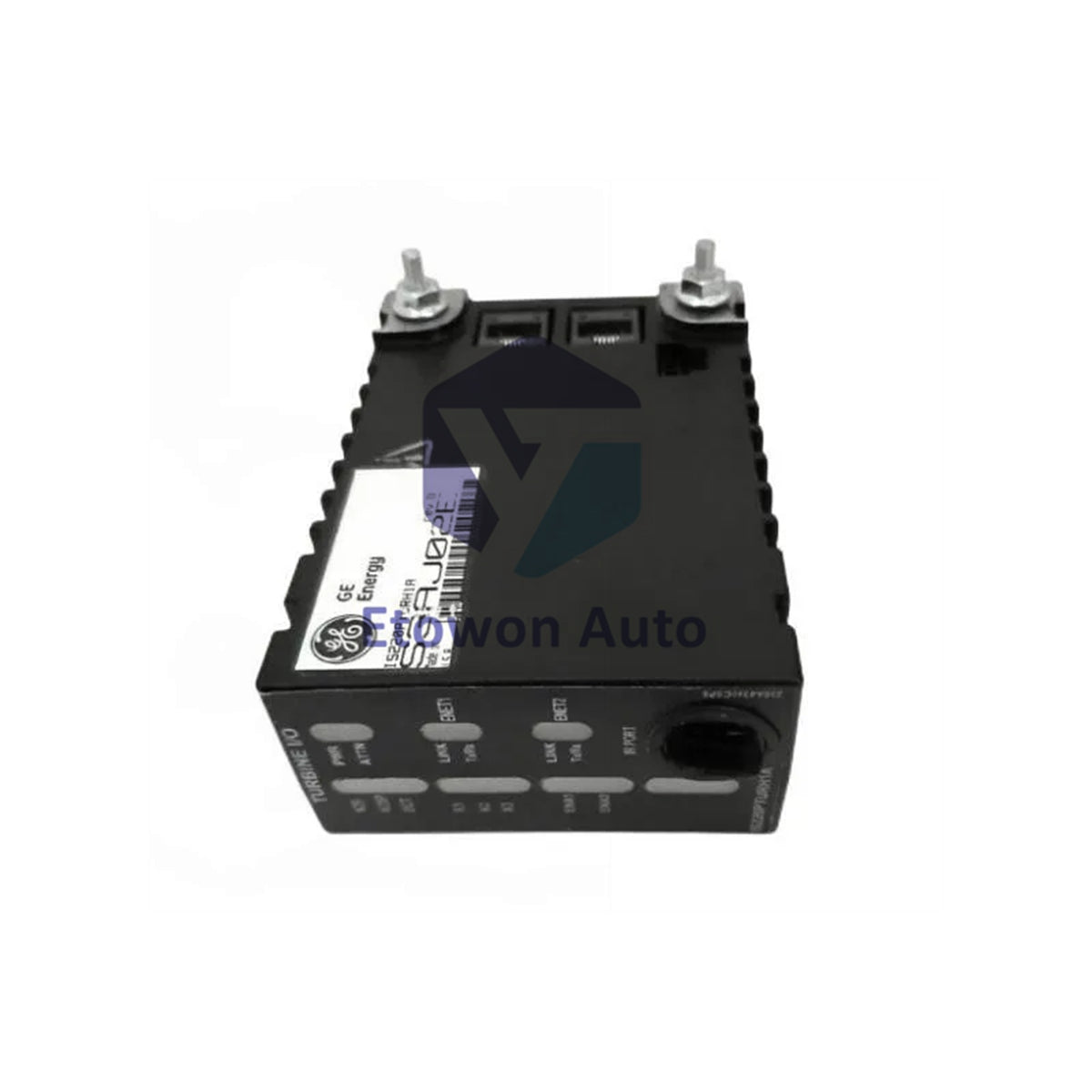

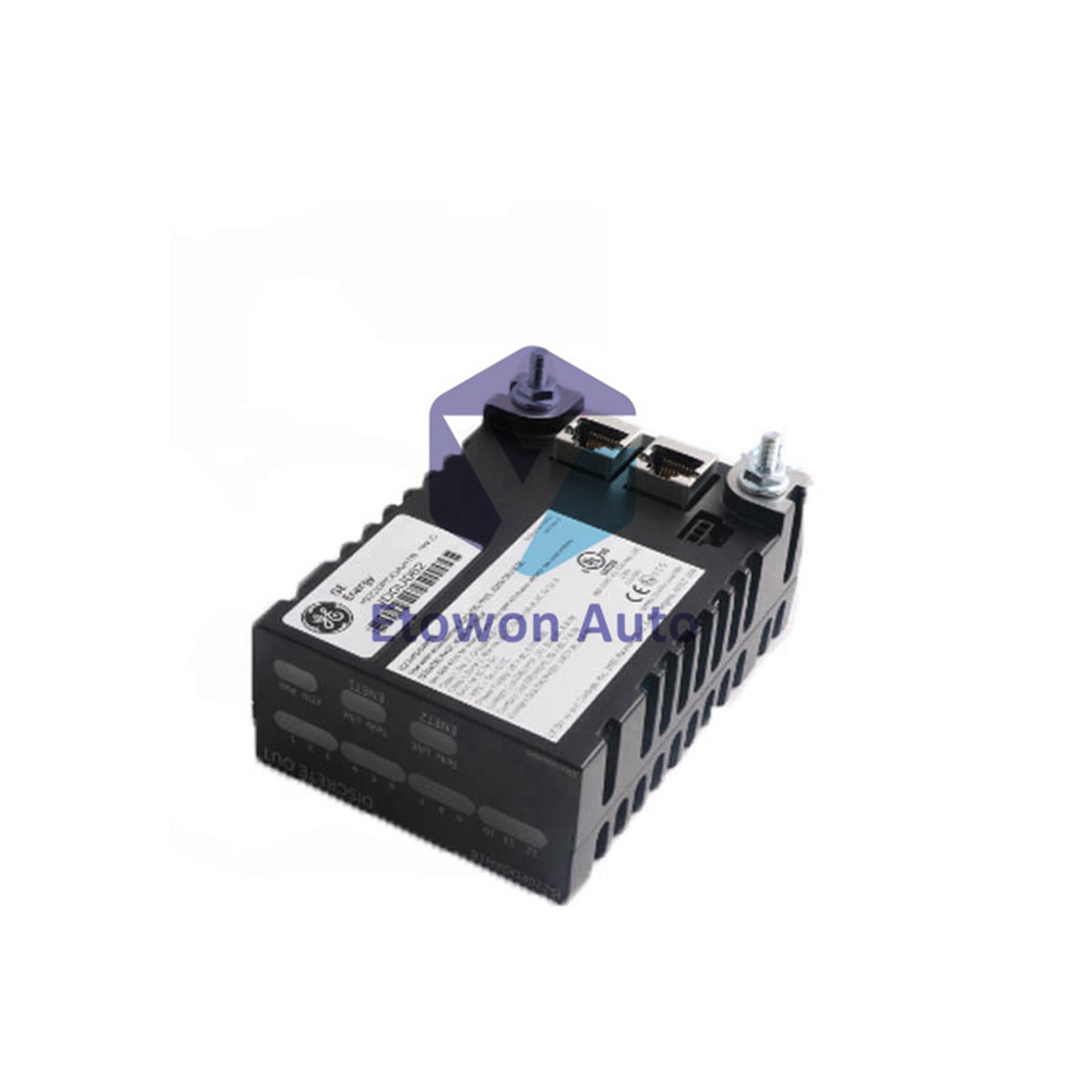

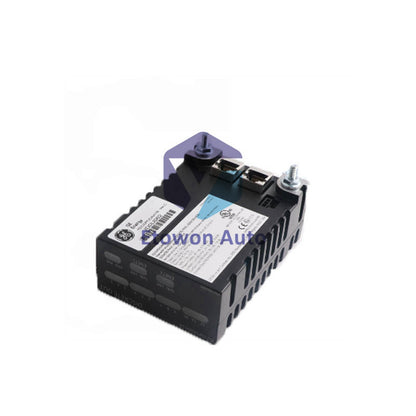

GE IS220PPDAH1A Power Distribution System Pack Mark VIe

Қорда (14 дана), жөнелтуге дайын

  • Manufacturer: General Electric

  • Product No.: IS220PPDAH1A

  • Product Type: Feedback Board

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Technical Specifications

Manufacturer / Brand GE (General Electric)
Product Series Mark VIe Distributed Control System
Part Number IS220PPDAH1A
Functional Acronym PPDA (Power Distribution System Feedback Board)
Product Type Power Distribution System Feedback I/O Pack
Processor Board Internal BPPB Processor Card
Analog Inputs & Status LEDs 5 Analog Inputs | 8 Diagnostic LEDs
Host PDM Board Compatibility JPDS, JPDM, JPDG, or JPDC 28V DC Distribution Boards
Supported Feedback Boards JPDB, JPDE, JPDF, JPDG, JPDM, JPDS via 50-pin ribbon cables
Circuit Protection Coating Conformal Coated PCB
Operating Temperature -30°C to +65°C (-22°F to +149°F)
Weight Approx. 0.45 kg (0.99 lbs)

Product Overview

The GE IS220PPDAH1A is a Power Distribution System Feedback (PPDA) I/O Pack weighing approximately 0.45 kg (0.99 lbs), engineered for General Electric's Mark VIe turbine control and industrial automation systems. Equipped with an internal BPPB processor card and 5 analog inputs, this lightweight module receives feedback from up to six Power Distribution Modules (PDMs). Mounted on JPDS, JPDM, JPDG, or JPDC 28V DC control power distribution boards, it transmits diagnostic data—including ground fault detection, bus voltage levels, and branch circuit fuse conditions—over dual redundant IONet Ethernet interfaces.

Key Features

  • Comprehensive PDM System Monitoring: Provides real-time feedback on ground fault detection, power bus health, branch circuit fuses, and voltage levels.
  • Multi-Board Feedback Support: Interconnects with up to six PDM core boards (JPDB, JPDE, JPDF, JPDG, JPDM, JPDS) via 50-pin ribbon cable jumpers.
  • Plug-and-Play Electronic ID: Utilizes electronic ID hardware verification to automatically identify attached distribution boards and populate IONet feedback data.
  • Dual Ethernet Redundancy: Connects to dual IONet ports for continuous communication with Mark VIe controllers.

Installation Essentials

Mount the IS220PPDAH1A I/O pack directly onto the host terminal board (JPDS, JPDM, JPDG, or JPDC) via the DC-62 pin connector and mechanically secure it using the threaded bracket screws. Connect 50-pin ribbon cable jumpers pin-to-pin from connector P2 to additional daisy-chained core boards. Connect ENET1 and ENET2 to the IONet network. The integrated soft-start feature safe-guards internal circuitry from current inrush upon power-up. Configuration and system diagnosis are performed using ToolboxST software.

Technical FAQs

Q1: What is the primary function of the GE IS220PPDAH1A I/O pack?
A1: It monitors power distribution conditions (ground faults, bus voltages, fuse status) across up to 6 PDM boards and reports diagnostic data to Mark VIe controllers.

Q2: Which host power distribution boards are compatible with the IS220PPDAH1A?
A2: It mounts directly onto JPDS, JPDM, JPDG, or JPDC 28V DC power distribution boards.

Q3: What internal processor board is used in the IS220PPDAH1A?
A3: The IS220PPDAH1A version contains an internal BPPB processor board.
