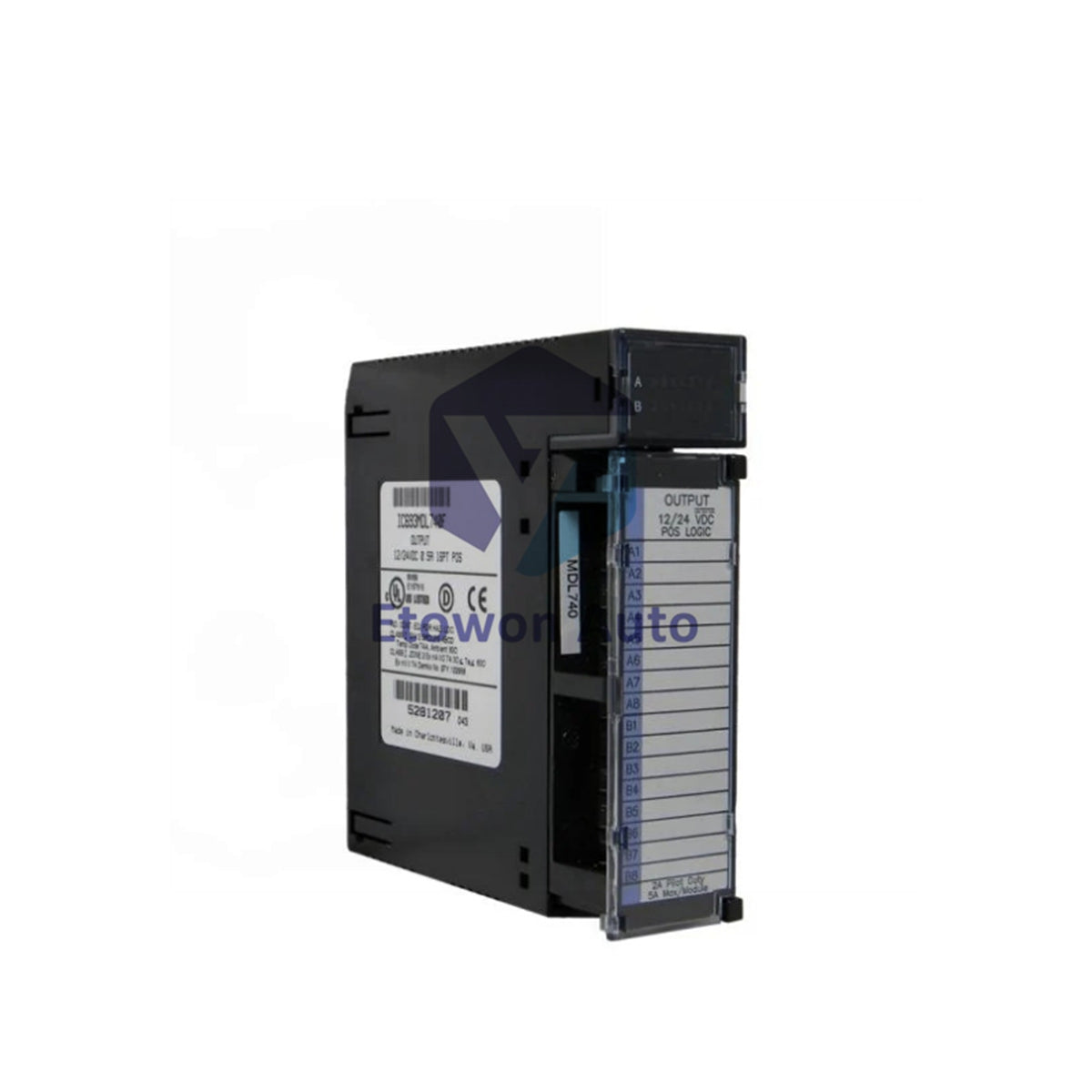

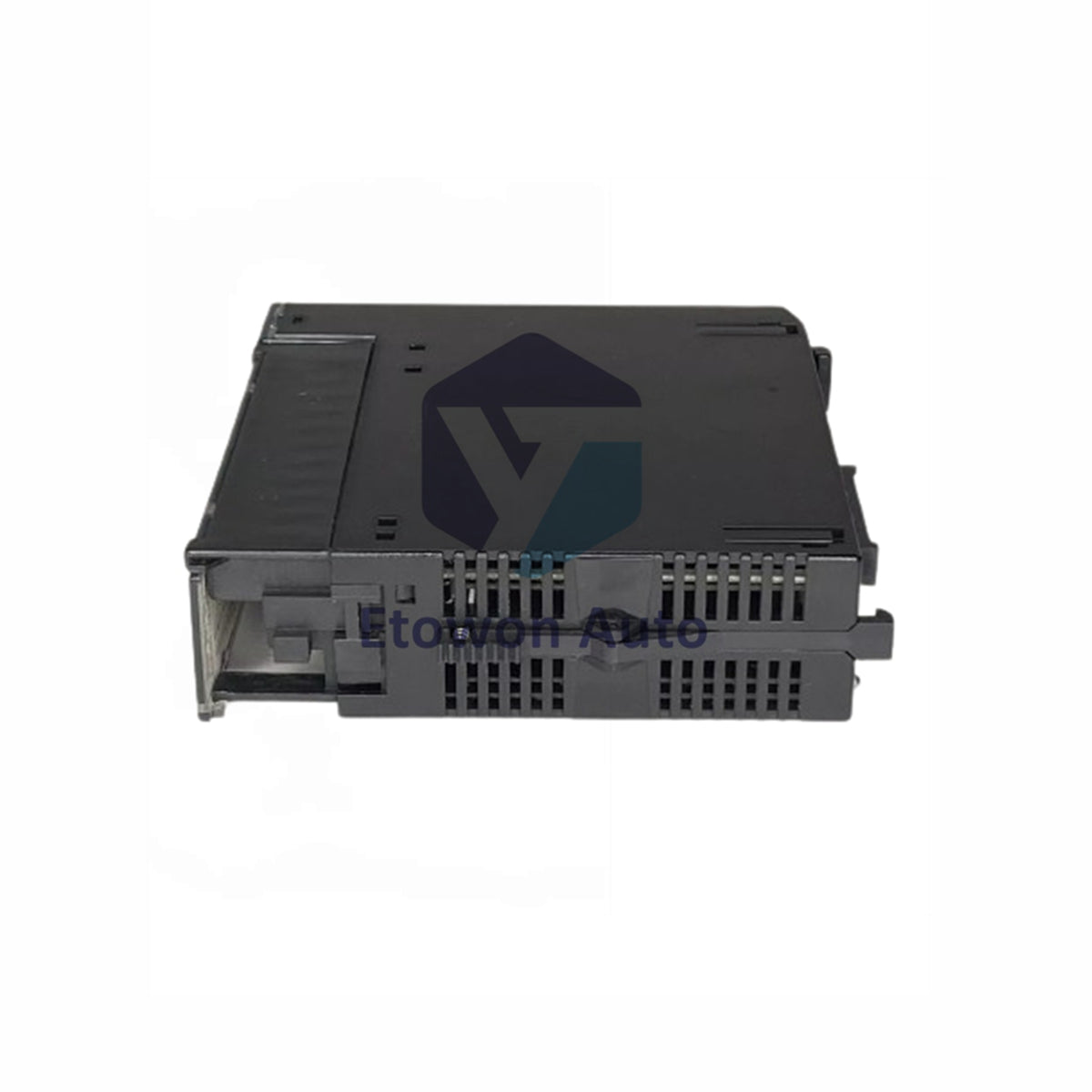

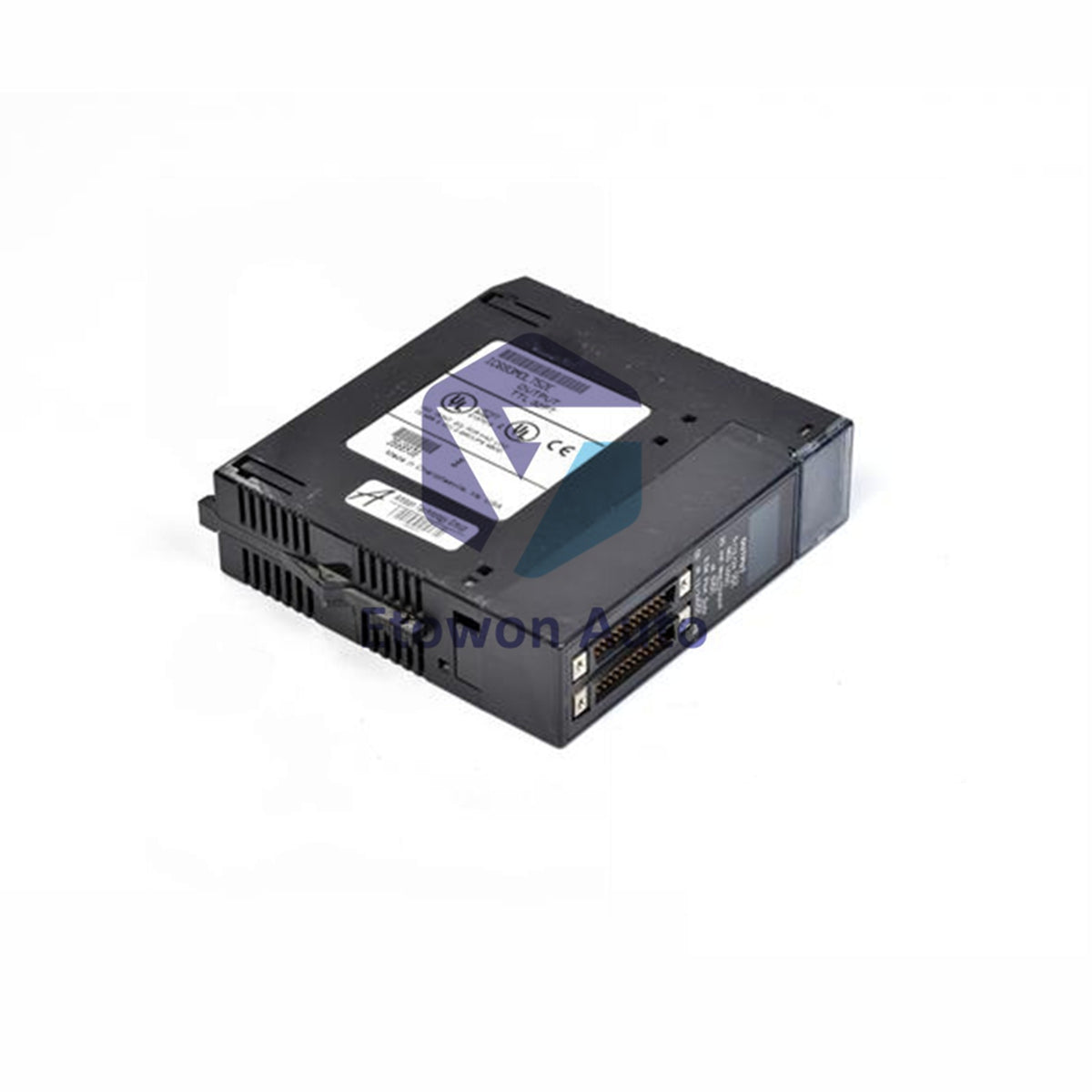

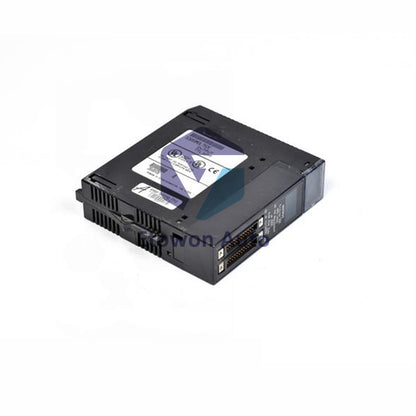

GE Fanuc 90-30 сериялы транзисторлы шығыс модулі IC693MDL731

Өнімге шолу

IC693MDL731 — GE Fanuc (қазіргі Emerson Automation) компаниясы әзірлеген 8 нүктелі дискретті транзисторлы шығыс модулі, Series 90-30 бағдарламаланатын логикалық контроллер жүйесіне арналған. 12-тен 24 В тұрақты ток кернесі ауқымында жұмыс істейтін бұл қатты күйдегі модуль тұрақты токпен жұмыс істейтін өріс жүктемелерін жоғары сыйымдылықпен және жылдам ауыстырумен басқаруға арнайы жасалған. Ол теріс логика (тұндыру) полярлығы конфигурациясын қолданады, яғни қосылған құрылғыларды іске қосу үшін тізбектің жер жағынан ауысады. Қатты өнеркәсіптік сигнализацияны басқаруға арналған бұл модуль ықшам механикалық өлшемге ие және шамамен 0,30 кг (0,66 фунт) таза салмақпен стандартты Series 90-30 негіз тақталарына оңай орнатылады.

Негізгі техникалық артықшылықтар

• Жоғары шығыс жүктеме сыйымдылығы: Әрбір нүктеге үздіксіз 2,0 Ампер жүктеме тогын жеткізіп, ауыр тұрақты токты соленоидты клапандарды, контактор орамдарын және визуалды индикаторларды аралық релелерсіз тікелей басқара алады.
• Жылдам қатты күйдегі ауыстыру: Өте сезімтал транзисторлық орындау орталығына ие, қосу және өшіру циклдері үшін максималды жауап беру уақыты тек 2 мс, бұл жоғары жылдамдықтағы ретті процестерде дәл уақытты қамтамасыз етеді.
• Тиімді қуат тұтыну: Жергілікті +5В тұрақты токтық артқы тақта логика жолынан минималды 55 мА ток тартады, бұл суб-рейк ішіндегі өңдеу және байланыс модульдеріне қалған қуатты барынша арттырады.

Техникалық сипаттамалар

Өнеркәсіптік қолданбалар

• Тұрақты токты актюатор және соленоидты іске қосу: Қаптау, өңдеу және жинау желілеріндегі жоғары токты сұйықтық немесе пневматикалық басқару клапандарын басқарады.
• Машина автоматтандыру сигнализациясы: Автоматтандырылған жұмыс станцияларында перифериялық жабдықтарға, стэк шамдарына және дабылдарға жылдам, жоғары қуатты басқару күйін жібереді.
• Қашықтан ауыстыру рельстері: Орталықтандырылған басқару орталығы басқаратын таралған I/O шкафтарында сенімді, тозуға төзімді сандық шығыс интерфейсі ретінде қызмет етеді.
• Материалдарды өңдеу сұрыптау жүйелері: Миллисекундтық жауап уақыты қажет ететін жоғары жылдамдықты пневматикалық бағыттаушы қақпалар мен ауыстыру релелерін басқарады.

Сымдар мен орнату

• Терминал блогының сым сызбасы: Өріс компоненттерін біріктірілген 20 бұранда ажыратылатын терминал блогы арқылы жалғаңыз. Бұл теріс логика модулі болғандықтан, шығыс нүктелері жүктемеден токты тұрақты токтың жалпы теміржолына тұндырады.
• Маңызды жерге қосу протоколы: Барлық жүйе жер сымдарын таза ағаш құрылымында орталық зауыт жер нүктесіне қосыңыз. Электрлік шу кедергісін азайту үшін ең қысқа және ең үлкен сым қималарын пайдаланыңыз.
• Қорғаныс жерін біріктіру: Қорғаныс жер сымдарын бекіту үшін модульдің алюминий негіз тақтасын пайдаланыңыз. Егер CPU модульдері сыртқы байланыс порттарымен қолданылса, бөлек қорғаныс жер қосылымдарын орнатыңыз.
• Қорап пен қуат қауіпсіздігі: Модульді тиісті қоршаған орта IP/NEMA рейтингі бар өнеркәсіптік қорапқа орнатыңыз. Құрылғыны техникалық қызмет көрсету алдында барлық өріс қуат көздері мен PLC артқы тақтасын оқшаулаңыз.

Инженерлік артықшылықтар

• Механикалық байланыс тозуын жою: Қатты күйдегі транзисторлық ауыстыру схемасы механикалық релелерге тән доға зақымдануы мен физикалық тозуды болдырмайды, бұл өте ұзақ жұмыс мерзімін қамтамасыз етеді.
• Қатаң логикалық күй шектері: Өте дәл кернеу параметрлеріне ие, белсенді және белсенді емес күйлер арасында айқын бөлініс сақтайды, өріс шудан немесе ағып кететін токтан жалған іске қосылуды болдырмайды.
• Ажыратылатын терминал ыңғайлылығы: 20 бұранда терминал блогы өріс сымдарын ажыратпай-ақ бір блок ретінде бөлініп алына алады, бұл модульдерді ауыстыруды жеңілдетеді және қайта жабдықтау кезінде тоқтап қалуды азайтады.

Техникалық жиі қойылатын сұрақтар

С1: Бұл модульдің сымдарын жалғауда "Теріс полярлық" немесе "Тұндыру" деген не мағына береді?
Ж1: Тұндыру полярлығы дегеніміз, шығыс каналы іске қосылғанда, ішкі транзистор шығыс ұшын тұрақты токтың теріс (-) жалпы желісіне қосады. Сондықтан өріс жүктемесінің бір жағы тікелей оң (+) тұрақты ток қорек желісіне, ал екінші жағы модуль терминалына жалғануы тиіс.

С2: Егер басқа каналдар пайдаланылмаса, бір каналда 2,0 Ампер шегінен асып кетуге бола ма?
Ж2: Жоқ. 2,0 Ампер параметрі әрбір жеке транзисторлық ауыстырып қосқыштың үздіксіз ток рейтингімен анықталатын қатал электрлік шек. Бұл мәннен асып кету сол каналдың ішкі қатты күйдегі компоненттерін қызып, жоюы мүмкін.

С3: PLC логикасы төмен болғанда канал өшпесе, не тексеру керек?
Ж3: Егер транзисторлы шығыс қатты қысқа тұйықталу немесе жоғары ток шоққа ұшыраса және сақтандырғыш болмаса, ол әдетте тұрақты түрде қысқа тұйықталған (ҚОСЫЛҒАН) күйде қалады. Өріс сымдарын қысқа тұйықталуларға тексеріп, ауыстыру модулін орнатпас бұрын ток тұтынуды растаңыз.
